《心脏起搏器植入方法.ppt》由会员分享,可在线阅读,更多相关《心脏起搏器植入方法.ppt(54页珍藏版)》请在第壹文秘上搜索。

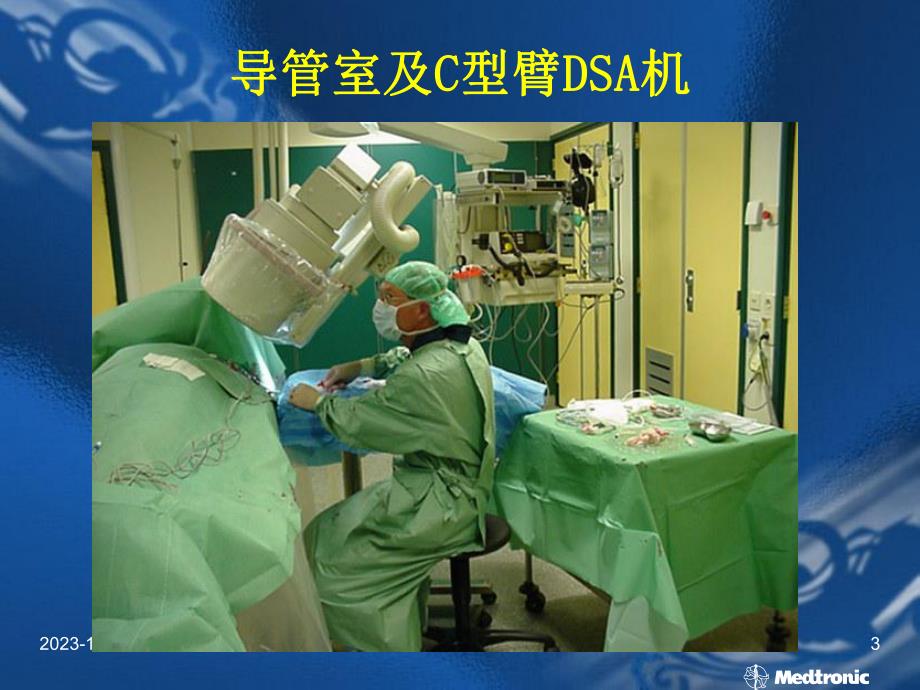

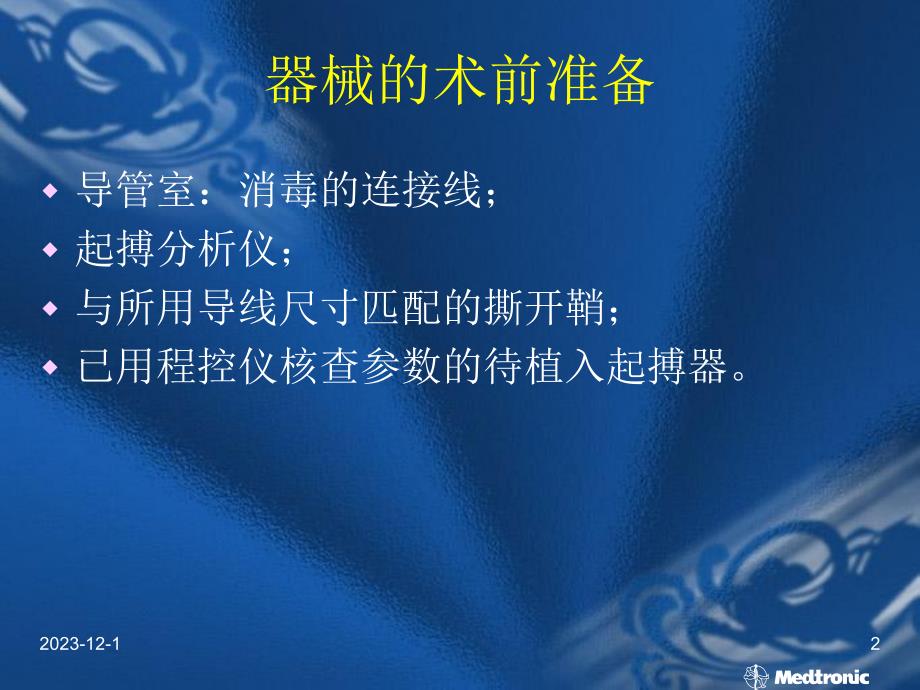

1、2023-12-11心脏起搏器植入方法与手术并发症2023-12-12器械的术前准备w导管室:消毒的连接线;w起搏分析仪;w与所用导线尺寸匹配的撕开鞘;w已用程控仪核查参数的待植入起搏器。2023-12-13导管室及导管室及C C型臂型臂DSADSA机机2023-12-14起搏器手术的静脉途径选择w头静脉w锁骨下静脉w颈内与颈外静脉2023-12-15有关静脉解剖锁骨下动脉锁骨下动脉锁骨下静脉锁骨下静脉头静脉头静脉主动脉主动脉肺动脉肺动脉颈外静脉颈外静脉颈内静脉颈内静脉上腔静脉上腔静脉下腔静脉下腔静脉膈肌膈肌肺肺2023-12-16静脉选择v目前:(首选)头静脉(90%)q优点:1.手术操作安
2、全 2.几乎无并发症 3.无远期导线断裂 4.靠近起搏器囊袋2023-12-172023-12-18头静脉切开的注意点F皮肤消毒范围F在胸大肌、三角肌的肌沟內,鎖骨下2-3cm,切开3cmF逐层分离避免出血,暴露肌沟的脂肪墊F剪开血管的1/3-1/4,让其出血F不要插入靜脈夹层(用眼科小无齿镊或静脉钩)F导线的指引钢丝要顶紧F在进入锁骨下有阻力时,可拔出钢丝2cm或使手臂外展张开F注意导线返回进入腋静脉;进入颈內,对侧锁骨下静脉2023-12-19静脉选择v次选:锁骨下静脉(10%)优点:1.技术熟练者可以很容易插入导线 2.DDD起搏時的导线径路缺点:1.手术时有一定并发症血肿、气栓、气胸等
3、 2.远期有导线断裂可能 3.局部感染时处理困难v其它:颈外、颈內静脉2023-12-110锁骨下静脉穿刺1.解剖要点:v 始于第一肋外缘(腋静脉的延续),終于前斜角肌内側緣。在胸锁关节后面颈內静脉汇合成无名静脉,肺尖位于汇合处后方約5mm,。锁骨下静脉与第一肋交叉后行走于锁骨前下方2.头低足高位,教会病人深呼吸动作。3.可以利用头静脉切口,或另选切口。v 穿刺点:锁骨中內1/3交叉点外下約2cm处,穿刺針角度30度,方向对向胸骨柄切迹上方,深度约3cm,可先触及锁骨,然后拔出少许,再对准下方间隙。边穿刺,边加负压吸引。2023-12-111锁骨下静脉穿刺4.锁骨下静脉远端穿刺法(Magney
4、,1993)v穿刺点:肩胛骨喙突与胸骨角中点连线的外1/3处,穿刺方向对准锁骨的中內1/3 处(距离胸骨約4-5cm),深度約2.5-3cm5.以标准Seldinger法插入电极。6.指引钢丝要在X线下插至下腔静脉。7.静脉扩张管要插得深一点,外套鞘管可进入静脉8.任何扩张操作,均应在引导钢丝下进行,不能盲目单用扩张芯,以免刺破无名静脉,造成纵膈血肿2023-12-112头静脉、锁骨下静脉、颈内静脉解剖头静脉锁骨下静脉颈内静脉2023-12-113锁锁 骨骨 下下 静静 脉脉 穿穿 刺刺脚脚 头头2023-12-114电电 极极 导导 线线 置置 入入2023-12-115导导 引引 钢钢 丝
5、丝 的的 通通 路路在穿刺鞘进入前以导引钢丝确认穿刺针的位置2023-12-1162023-12-117锁骨下静脉撕开鞘w需与导线粗细匹配;w熟知实用方法;2023-12-118双腔植入时如何选择手术静脉?v头静脉粗,可以同时或两次插入两根导线。v一根导线用头静脉,另一根用锁骨下静脉。v锁骨下静脉同时放入两根导线v锁骨下静脉两次套管法放入兩根导线2023-12-1192023-12-120心 室 电 极 导 线2023-12-121心 室 电 极 导 线2023-12-122导线的安置-心室导线1.导线插至右心房,更換头部呈伞炳状的弯钢丝,弧度大小取決于右心房大小,弧度要光滑,钢丝不能有曲折,
6、插入后导线弯度向右。2.逆钟向转动钢丝,并推进导线,使导线向前通过三尖瓣进入右心室,然后达肺动脉。q导线要在三尖瓣开放的时间通过,不要嵌入三尖瓣腱索內。q若从左侧锁骨下进入,钢丝弯成120-150度。qCS在三尖瓣的后下方。2023-12-1233.拔出弯钢丝,缓慢插入直钢丝,并后撤导管,将导线头送至右心室尖部,并稍加用力,使其与心內膜紧密接触。4.拔出直钢丝至上腔静脉,然后轻拉导线,导线头有肌小梁钩住的感觉,头部不移动然后再插入直钢丝,轻轻顶靠心內膜。5.拔出钢丝,测定腔內心电图及参数:q心腔內心电图:rS、R/S或R/s,ST段上抬;呈R/s,无ST段抬高,T波倒置,提示心肌穿孔导线的安置
7、-心室导线2023-12-124心房、心室腔内电图(损伤电流)2023-12-125心室导线的放置2023-12-126w感知度(R波)5mvw电压阈值:2mvw电压阈值:1.01.5V(脉宽在0.5ms左右)w阻抗:300 1000 ohm2023-12-136 最终双腔电极导线位置X线象 2023-12-137起搏器的埋置v采用一个或两个切口。采用一个或两个切口。v埋在胸大肌筋膜前,囊袋大小适中,埋在胸大肌筋膜前,囊袋大小适中,彻底止血。彻底止血。v电极导线与起搏器电极导线与起搏器正确连接正确连接,并盘,并盘起后埋在起搏器后面起后埋在起搏器后面2023-12-138正确连接导线与起搏器20
8、23-12-139手术后处理v局部沙袋压迫6hv抗菌素短期运用v次日伤口换药,7-8日拆线v次日即可坐起活动,注意上肢及肩关节的活动2023-12-140了解起搏部位的新发展2023-12-141总结植入手术重点步骤w器械的术前准备(TSR、Dealer);w静脉途径选择(头静脉、锁骨下静脉及撕开鞘的使用);w导线的安置及测试参数(心房、心室);w起搏器的埋置(接头正确连接的重要性);w手术后的处理;心脏起搏器的并发症心脏起搏器的并发症与植入手术有关的并发症w气胸和血气胸w囊袋血肿w心律失常w囊袋伤口破裂w囊袋皮肤坏死w囊袋感染2023-12-1442023-12-145与电极导线有关的并发症w心肌穿孔w电极导线损坏w静脉血栓栓塞和闭塞w心外肌肉收缩w输出阻滞w电极移位w电极导线感染2023-12-147心肌穿孔2023-12-148电极移位2023-12-149您发现了什么问题?2023-12-150导线磨损2023-12-151您发现了什么问题?与起搏器有关的并发症w起搏器的移位w电池提前耗竭w起搏器感知障碍w起搏器奔放w旋弄综合征w起搏器介导性心动过速(PMT)w起搏综合征2023-12-153旋弄综合征2023-12-154旋弄综合征
