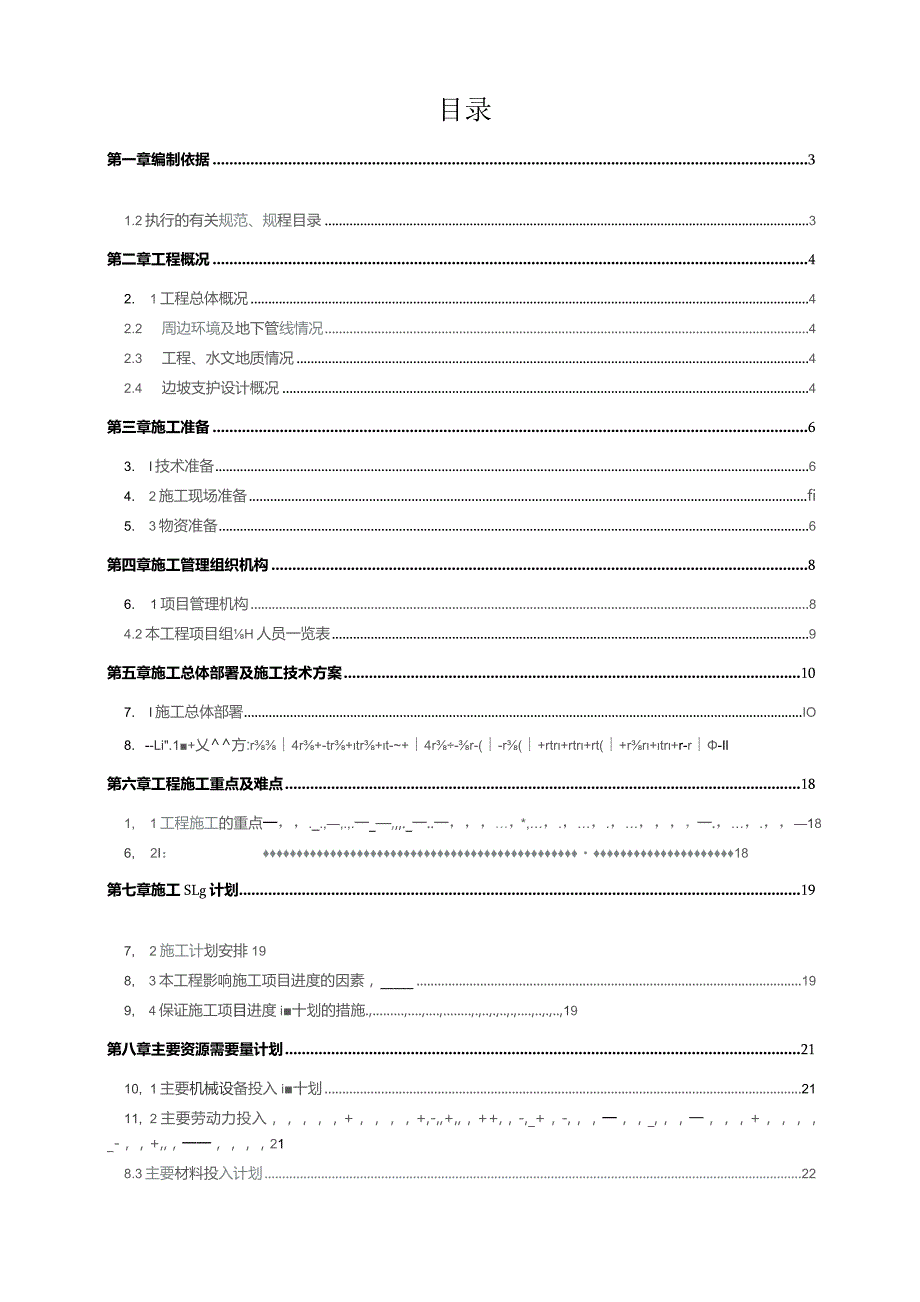

1、目录第一章编制依据31.2执行的有关规范、规程目录3第二章工程概况42. 1工程总体概况42.2 周边环境及地下管线情况42.3 工程、水文地质情况42.4 边坡支护设计概况4第三章施工准备63. I技术准备64. 2施工现场准备fi5. 3物资准备6第四章施工管理组织机构86. 1项目管理机构84.2本工程项目组H人员一览表9第五章施工总体部署及施工技术方案107. I施工总体部署IO8. -Li.1+乂方:r4r+-tr+tr+t-+4r-r-(-r(+rtr+rtr+rt(+rr+tr+r-r-Il第六章工程施工重点及难点181, 1工程施工的重点一，._.,.,.一_,._一.一，*,

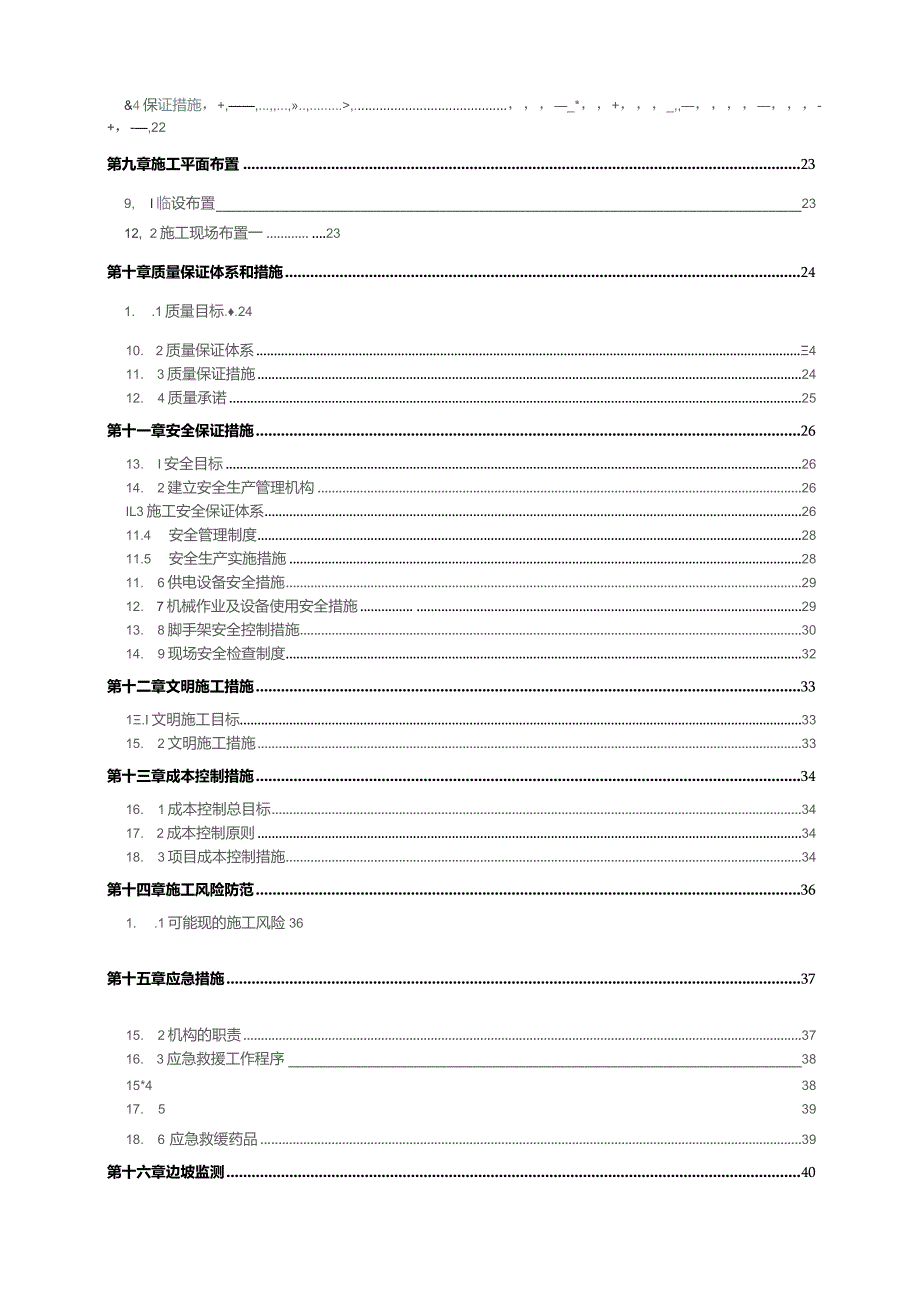

2、，.，.，一.，.，186, 2I：18第七章施工SLg计划197, 2施工计划安排198, 3本工程影响施工项目进度的因素，199, 4保证施工项目进度i十划的措施.,.,.,.,.,.,.,.,.,.,.,.,.,.,19第八章主要资源需要量计划2110, 1主要机械设备投入i十划2111, 2主要劳动力投入，+，+,-,+,，+,，-,_+，-,，一，_,，一，+，_-，+,，一一，218.3主要材料投入计划22&4保证措施，+,.,.,.,.,.，_*，+，_,，-+，-,22第九章施工平面布置239, I临设布置2312, 2施工现场布置一23第十章质量保证体系和措施241. .1质
3、量目标.2410. 2质量保证体系411. 3质量保证措施2412. 4质量承诺25第十一章安全保证措施2613. I安全目标2614. 2建立安全生产管理机构26IL3施工安全保证体系2611.4 安全管理制度2811.5 安全生产实施措施2811. 6供电设备安全措施2912. 7机械作业及设备使用安全措施2913. 8脚手架安全控制措施3014. 9现场安全检查制度32第十二章文明施工措施331.I文明施工目标3315. 2文明施工措施33第十三章成本控制措施3416. 1成本控制总目标3417. 2成本控制原则3418. 3项目成本控制措施34第十四章施工风险防范361. .1可能现的

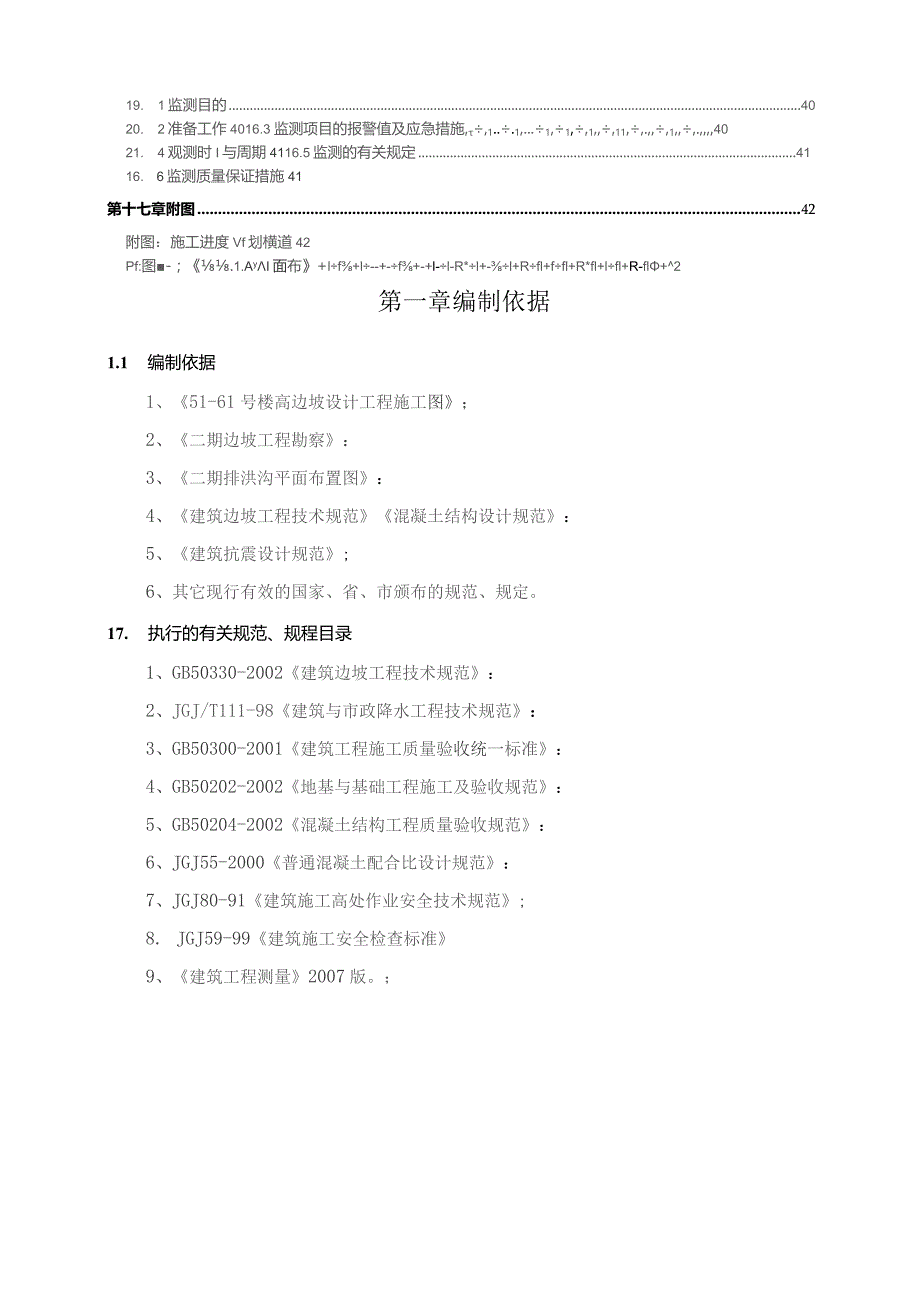

4、施工风险36第十五章应急措施3715. 2机构的职责3716. 3应急救援工作程序3815*43817. 53918. 6应急救缓药品39第十六章边坡监测4019. 1监测目的4020. 2准备工作4016.3监测项目的报警值及应急措施,1.1,.1,1,1,11,.,1,.,4021. 4观测时I与周期4116.5监测的有关规定4116. 6监测质量保证措施41第十七章附图42附图：施工进度Vf划横道42Pf:图-；.1.AyI面布+lf+l-+-f+-+l-l-R*l+-l+Rfl+ffl+R*fl+lfl+R-fl+2第一章编制依据1.1 编制依据1、51-61号楼高边坡设计工程施工图；
5、2、二期边坡工程勘察：3、二期排洪沟平面布置图：4、建筑边坡工程技术规范混凝土结构设计规范：5、建筑抗震设计规范;6、其它现行有效的国家、省、市颁布的规范、规定。17. 执行的有关规范、规程目录1、GB50330-2002建筑边坡工程技术规范：2、JGJ/T111-98建筑与市政降水工程技术规范：3、GB50300-2001建筑工程施工质量验收统一标准：4、GB50202-2002地基与基础工程施工及验收规范：5、GB50204-2002混凝土结构工程质量验收规范：6、JGJ55-2000普通混凝土配合比设计规范：7、JGJ80-91建筑施工高处作业安全技术规范;8. JGJ59-99建筑施工
6、安全检查标准9、建筑工程测量2007版。；第二章工程概况1. 1工程总体概况工程名称：51-61#楼永久性边坡支护工程建设地点：市项目工地内建设规模：详见下述建设单位：地产集团有限公司设计单位：城市规划勘测设计研究院监理单位：工程监理有限公司施工单位：地质工程公司拟建二期51-61号楼工程场地位于市环市西路禾利杰村北东侧，现状坡体已部分开挖，且坡率和坡面不规则，边坡坡脚均位于未开挖山体内，场区未发现滑坡、崩塌和泥石流等地质灾害，边坡坡脚走向依据已规划的排洪沟的平面位置和竖向设计。拟进行支护边坡坡长约470m,大体呈人型坡脚已建11栋住宅楼，地面标高一般为98-106m三征地红线内现边坡坡顶线最
7、高点标高为160m,需支护边坡高7-50m,边坡最高坡约50m,绝大部分属开挖方边坡。2. 2周边环境及地下管线情况本边坡工程位于市项目工地内，紧邻市环市西路，本边坡工程属东始地貌低山丘陵,地形较复杂。地下管线需建设单位提供相应管线图纸。3. 3工程、水文地质情况1、征地红线范围内山体标高100T60m,自然坡体处于相对稳定状体，坡面坡度25-40度植被发育，主要为乔木，灌木，坡脚经人工开挖平整标高为98T06m,坡脚已开挖坡面坡度为45-65度。2、拟治理区主要接受大气降水补给。2. 4边坡支护设计概况2 .4.1主要支护形式锦杆格梁支护：测量放线一施工坡顶截水沟一自上而下分层开挖边坡一人工
8、修坡一分层施工锚杆和格梁一分层施工检查踏步、马道、截水沟一格构梁间植草。3 .4.2主要支护措施的技术参数1,格构梁施工施工格构梁，格构梁尺寸竖向骨架为30OnInI宽x35OnInI高，采用C30混凝土浇筑，主筋4条中22,箍筋按8150设置，截水肋条采用8连接钢筋；与格梁一起浇注，梁间培土绿化。2、截排水系统在坡顶设截水沟，采用浆砌石片砌筑，墙厚400mm,内径800mm,高800mm,沟内M7.5水泥砂浆抹面，沟底为M7.5水泥砂浆和块石砌筑。3、绿化采用三维网植草方式进行支护。第三章施工准备3.1技术准备1、施工现场控制网测量：现场勘察，根据建筑总平面图，按照规划部门的红线控制基点和施
9、工图纸，建立施工使用的轴线控制（点）网，并投测到不受施工影响的地方，做好保护措施；引入轴线、高程点。2、组织施工技术人员及技术工人熟悉施工图纸，认真学习会审记录、施工方案和施工规范等有关文件资料，调查分析原始资料，包括调查工程地质、水文地质、地下障碍物、地下管线、周围建筑物的基础形式等，制定各项保护应对处理的措施。根据施工工艺方案，向施工人员进行技术交底。减少和避免施工误差。3、及时编制施工预算、落实资金使用计划，编制月度施工进度计划，编制各项材料进场计划。4,做好三级安全技术交底工作。5,做好前期使用的材料检验、送检工作。技术准备框图如下：3. 2施工现场准备1、根据工程场地的实际情况和施工
10、需要，结合周边环境的情况，做好临时围墙及防护措施。2、按照施工总平面图布置临时设施，接通施工所需要的水、电线路，设置消防、保卫措施。由建设单位提供周边管线位置确保施工安全。3. 3物资准备1、组织建筑材料进场。根据材料供应计划分批组织进场，按规定地点堆放，并做好遮盖保护，同时对各种进场材料进行抽检试验，对不合格产品坚决不能采购进场。2、组织施工机具进场。按照施工设备的进场时间，做好调配、租赁或配置计划，按规定地点存放和安装，并做好相应的保养和试运转工作，确保运转正常，为投入使用作准备。第四章施工管理组织机构4.1 项目管理机构1、施工管理体制为了顺利组织好本工程的施工，给业主交一份满意的答卷，
11、我司派出经验丰富的建造师黎阳文为项目经理的项目部领导班子，对本工程的全部合同内容实施负责，具体负责组织各种资源，并在业主要求的时间内实现本合同的目标。在工程施工中实行以项目经理负责制、项目成本核算的项目法施工模式。以项目经理及主要管理、技术、质安、物资等主管人员为中心，组成精干、高效的项目经理部，对工程质量、工期目标、环境及职业健康安全、文明施工、项目核算及施工全过程负责。从项目管理成员、施工机械、物资供应、施工技术管理等方面都应做到充分保证。以公司管理方针科学管理，精心施工，以客为尊，服务社会，保护环境，优化资源，健康安全，持续发展为宗旨，有效推行质量环境，职业健康安全体系管理，在保证质量的
12、同时，力争在预定的目标提前完成本工程施工。2、项目经理部组成按项目法施工模式组建51-61#楼永久边坡支护工程项目部，人员主要由有多年建筑施工管理经验的人员组成。经理部设项目经理1人、项目总工1人、及相应的辅助人员a4.2 本工程项目组织人员一览表本项目部管理人员具体安排如表4-1所示：表4-1派驻本工程项目主要管理人员一览表担任本项目职务职责范围项目经理负责全面管理工作项目总工程师负责技术管理工作项目副经理辅助项目经理进行现场施工管理施工员负责现场施工管理工作安全员负责工程安全检查、监督质检员负责质量检查测量员负责测量放线、定位、标高的技术指导材料员负责材料供应、验收及保管资料员负责施工资料
13、的收集管理机电员负责机械电气设备、现场临时用电安全第五章施工总体部署及施工技术方案1. 1施工总体部署5. 1.1工程总体施工流程图5T总体施工流程图6. 1.2施工区段划分本工程按剖面划分为3个施工区段（6、7剖面为施工一区，3、4、5剖面为施工二区，1、2为施工三区），并根据现场实际情况进行流水施工。图5-2施工区段划分图7. 2施工技术方案8. 2.1脚手架搭设1、脚手架搭设材料要求（1）钢管采用外径48,壁厚3.5IinIl直缝电焊钢管或低压流体输送用焊接钢管中的3号普通钢管。扣件扣件材质符合钢管脚手架扣件（GB15831）规定，扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷,扣件与钢管的
14、贴合面接触好,扣件夹紧钢管时开口处最小距离小于5mm。（3）脚手板采用50mm厚木板（松木板）作为施工脚手板，脚手板不得有开裂、腐朽，板面挠曲小于31000（4）绑扎铁丝，采用8号镀锌铁丝。（5）安全网必须采用符合国家质量标准要求的安全网。2、搭设方案及要求（1）既有边坡采用沿坡面搭设双排脚手架，开挖后的边坡沿开挖后的坡面搭设双排脚手架。搭设尺寸为：立杆的纵距为1.8米，立杆的排距为1.2米，横杆步距为1.50米,立杆采用单立管；内排架距离坡面距离为0.50米；大横杆在上，小横杆在下，扫地杆距地面尺寸为IOcm0每一级脚手架搭设高度最高不超过15m。（2）为保证脚手架搭设在稳固的基础上，开挖后的边坡首先要把脚手架立杆基础平整夯实
