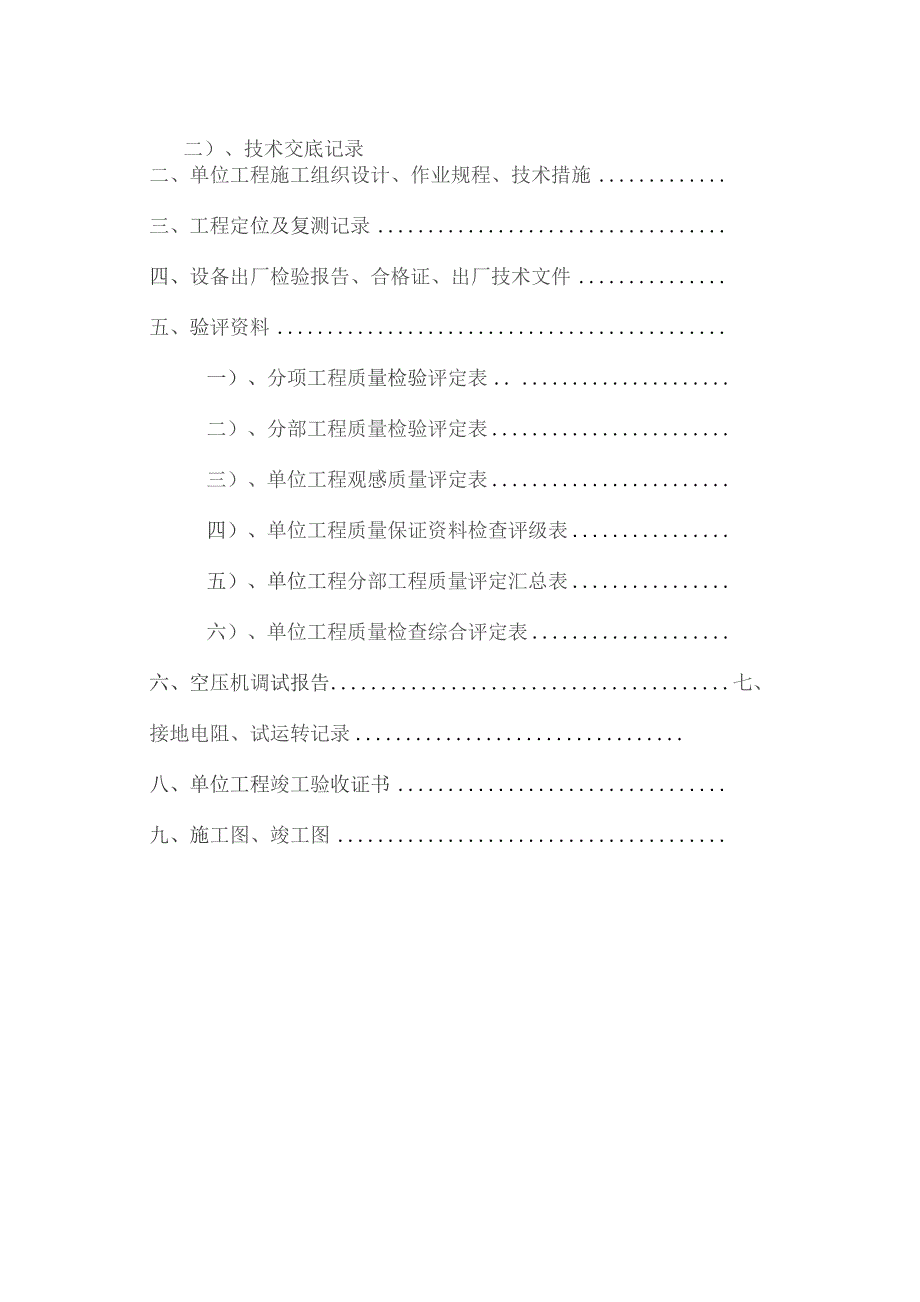

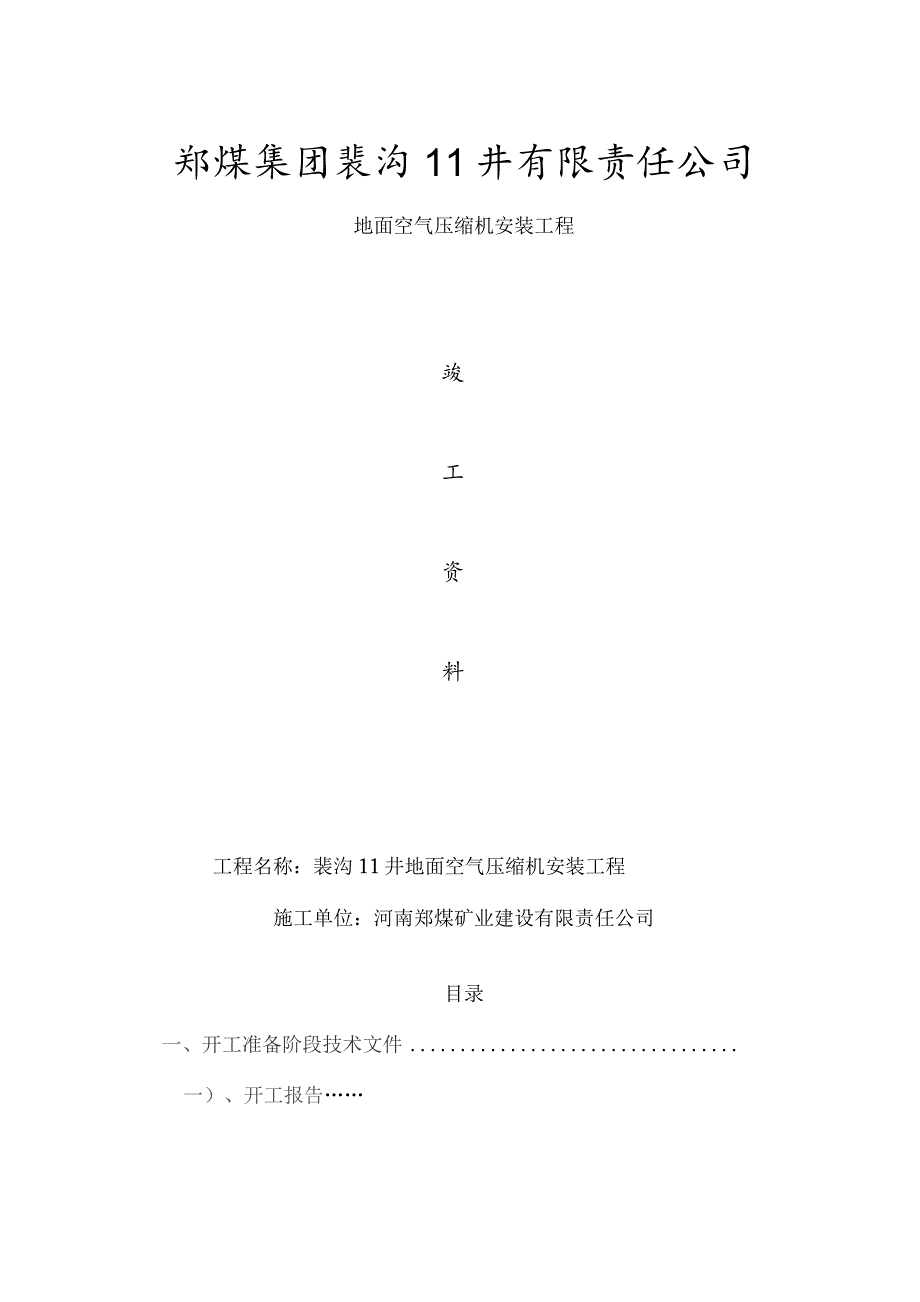

1、郑煤集团裴沟11井有限责任公司地面空气压缩机安装工程竣工资料工程名称:裴沟11井地面空气压缩机安装工程施工单位:河南郑煤矿业建设有限责任公司目录一、开工准备阶段技术文件一)、开工报告二)、技术交底记录二、单位工程施工组织设计、作业规程、技术措施三、工程定位及复测记录四、设备出厂检验报告、合格证、出厂技术文件五、验评资料一)、分项工程质量检验评定表二)、分部工程质量检验评定表三)、单位工程观感质量评定表四)、单位工程质量保证资料检查评级表五)、单位工程分部工程质量评定汇总表六)、单位工程质量检查综合评定表六、空压机调试报告七、接地电阻、试运转记录八、单位工程竣工验收证书九、施工图、竣工图一、开工
2、准备阶段技术文件工程名称:裴沟11井地面空气压缩机安装工程施工单位:河南郑煤矿业建设有限责任公司工程开工报审表工程名称:郑煤集团裴沟11井地面空气压缩机安装工程致:河南工程咨询监理有限责任公司(监理单位)我方承担的地面空气压缩机安装工程,己完成了以下各项工作,具备了开工条件,特此申请施工,并签发开工指令.附:1、开工报告承包单位(章):项目经理:日期:审查意见:项目监理机构:总监理工程师:日期:开工报告工程名称裴沟11井地面空气压缩机安装工程施工单位河南郑煤矿业建设有限责任公司计划投资申请开工日期2009年1月5日工程量两台建设工期12天工程概况:机械安装:空气压缩机两台,包括储气罐,安全阀、
3、等径三通、变径三通、排气支管、固定焊接法兰等制作安装工程;电气安装两台。开工前有关手续申办情况:有关手续已审批开工前准备工作情况:施工组织设计已编审,设备、机具已全部到位,各种材料已准备齐全,施工队伍已进驻工地,已具备开工条件。施工单位:(公章)年月监理单位:(公章)年月日建设单位:(公章)年月日技术交底记录单位工程空压机安装工程分部工程电气安装交底内容:1、低压配电屏的绝缘电阻必须大于O.5M,;瓷件或胶木绝缘件严禁有裂纹、破损等缺陷。2、刀闸开关操作动作灵活可靠,刀闸接触良好。3、熔断器接触良好,熔体额定电流符合设计。4、接触器动作灵活,消弧罩无破损,触头表面光滑,接触良好。5、磁力启动器
4、及空气开关动作灵活,触头表面光滑,接触良好,热继电器的热元件及被保护电器配合正确。6、二次接线必须按照图纸接线,连接可靠,号头牌齐全,标志正确,字迹工整,清晰,不脱色。7、电缆敷设必须横平竖直,悬挂整齐,电缆支托架,排列均匀整齐。交底人:接受人:年月日技术交底记录单位工程空压机安装工程分部工程接地装置安装交底内容:1、接至电器设备、器具和可拆卸的非带电金属部件接地(接零)的分支线,必须直接及接地干线相连,严禁将数个需要接地的电气设备串联接地。2、接地线及设备接地,采用螺栓固定时,其接触面应按规定处理、螺栓紧固,装有电器的可开启盘面、台面柜门的接地线应以多股软导线及接地的金属构架可靠连接。3、低
5、压电器设备地面上外露的接地线的截面应不小于,截面60mm,厚度3mm.交底人:接受人:年 月口二、施工组织设计、作业规程或施工技术措施工程名称:裴沟11井地面空气压缩机安装工程施工单位:河南郑煤矿业建设有限责任公司施工组织设计(方案)报审表工程名称:裴沟11井地面空气压缩机安装工程编号:OOl致:河南工程咨询监理有限公司(监理单位)我方已根据施工合同的有关规定完成了裴沟11井地面空气压缩机玄装工程施工组织设计(方案)的编制,并经我单位上级技术负责人审查批准,请予以审查。附:施工组织设计(方案)承包单位(章)项目经理.日期.专业监理工程师审查意见:专业监理工程师日期总监理工程师审核意见:项目监理
6、机构总监理工程师H期三、工程定位及复测记录工程名称:裴沟11井地面空气压缩机安装工程单位工程名称裴沟11井地面空气压缩机安装工程建设单位郑煤集团裴沟11井有限公司定位依据施工图和随机技术资料工程定位示意图及说明:测量员:工程技术负责人:年月日建设、监理(设计)单位复核意见:建设单位:监理单位:复核人:复核人:年月日四、设备出厂检验报告、合格证出厂技术文件工程名称:裴沟11井地面空气压缩机安装安装工程五、验评资料工程名称:裴沟11井地面空气压缩机安装工程分项工程报验申请表工程名称:装沟11井地面空气压缩机安装工程致:河南工程咨询监理有限公司(监理单位)我单位已完成了裴沟11井地面空气压缩机安装工
7、程工作,现报上该工程报验申请表,请予以审查和验收。附件:1、分项工程质量检验评定表1套承包单位(章)项目经理:日期:审查意见:项目经理:总/专业监理工程师:日期:分项工程质量检验评定表单位工程名称:一一井空压机安装分项工程名称:机体安装分部工程名称:机械安装分项工程性质:主要保证项目项目质量情况1机体横向水平度严禁超过0.2/10002联轴器、皮带轮安装3十字头及滑道在行程上各位置间隙4涨圈在气缸内的接口间隙5活塞销及铜套的径向间隙6曲轴轴颈及瓦的径向间隙7进排气阀注入煤油检验其密封性8空气压缩机的水压试验基本项Rl质量情况等级123-15678910项1压力表安装目2允项R允许偏差实测值(mm)许1机体位置10偏2机体标高10差3多台机体位置相互差15项目4多台机体标高相互差20质项目量1施工图纸会审记录保2施工组织设计或施工技术措施证3班组施工记录资料4隐蔽工程检查记录1保证项目检查项,合格项检查2基本项目检查*100mm3/1000最大806立管垂直度5/1000最大307成排管间距15质量保证资料项目I施工图纸会审记录2施工组织设计或施工技术措施3班组施工记录
