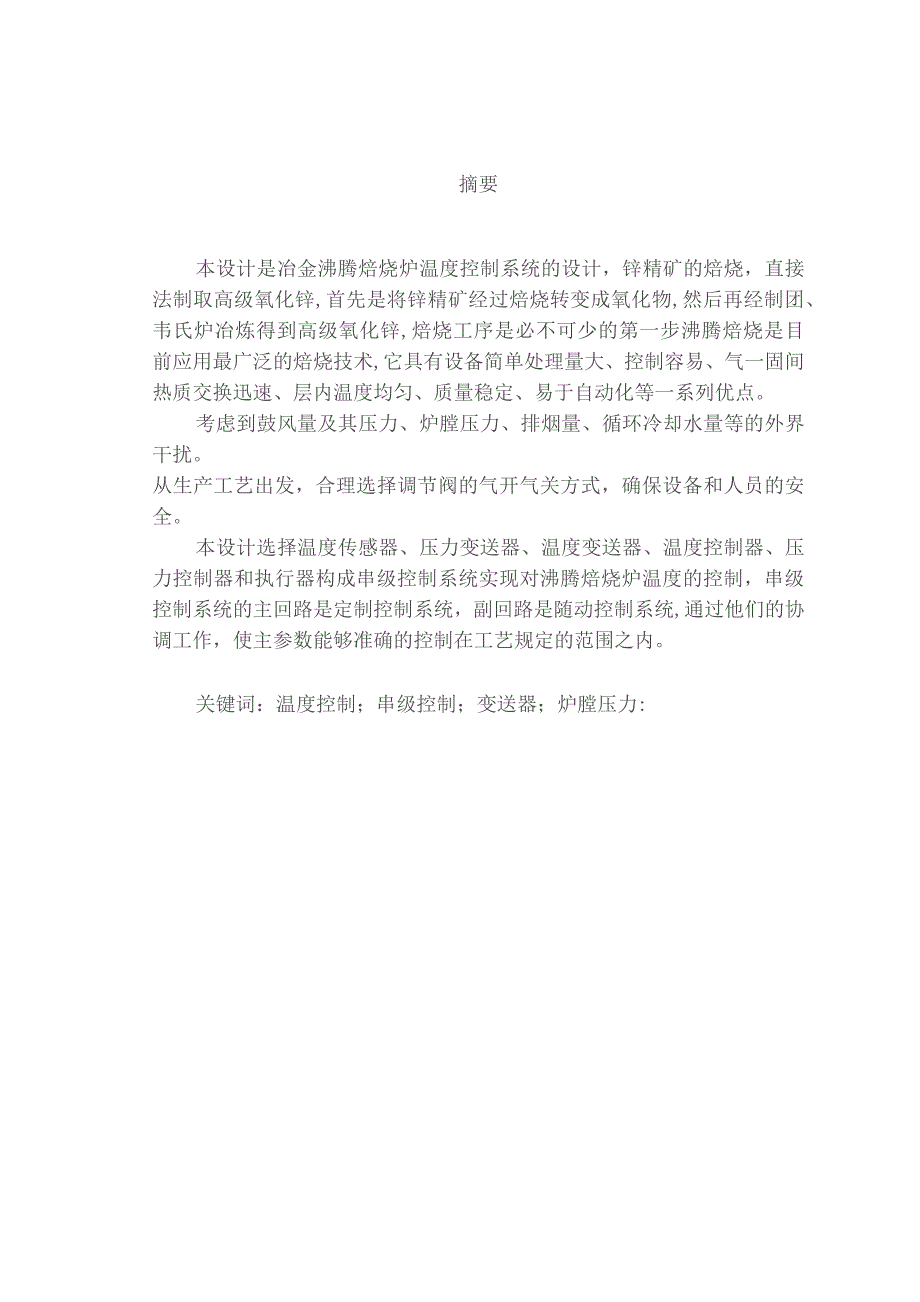

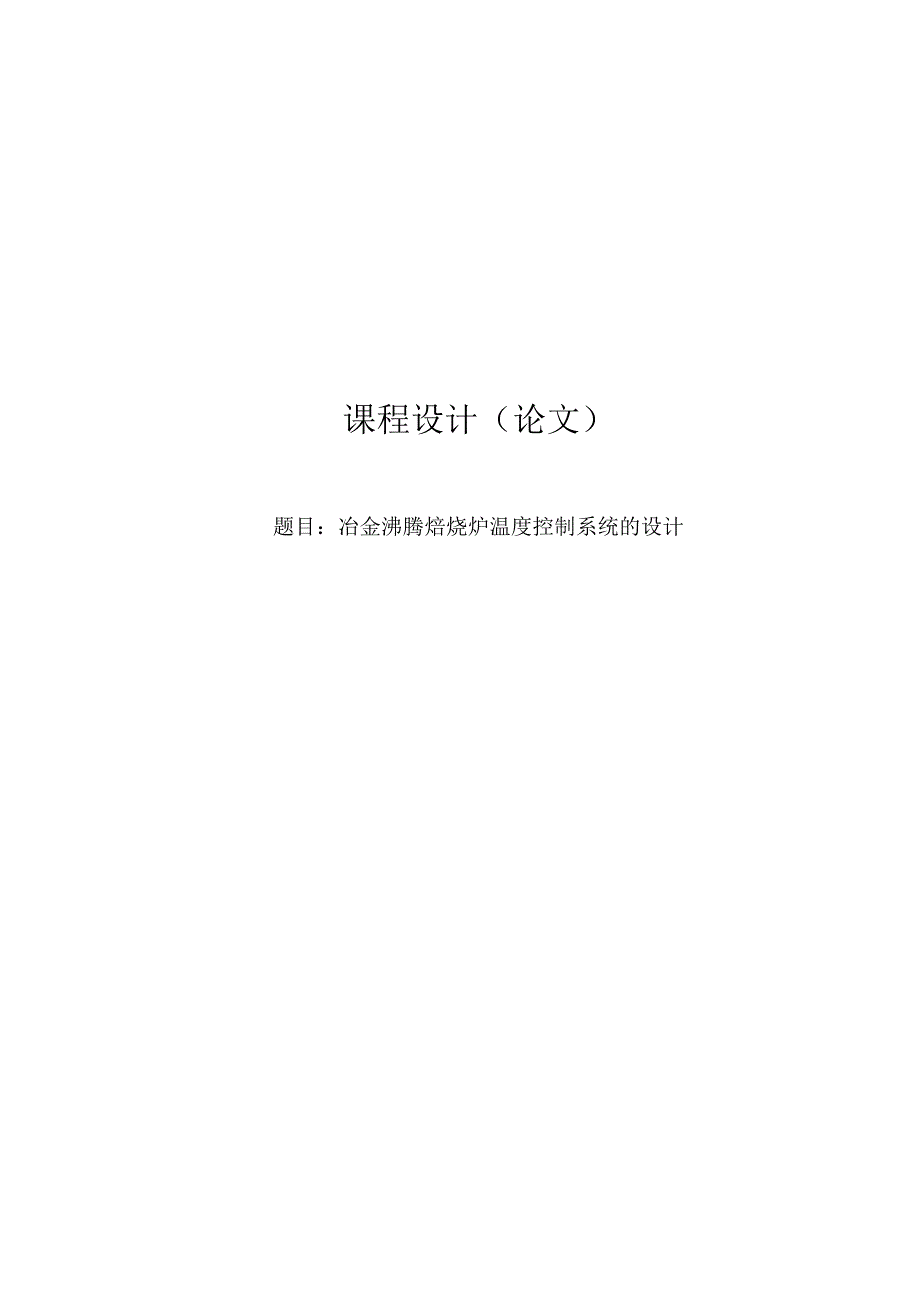

1、课程设计（论文）题目：冶金沸腾焙烧炉温度控制系统的设计摘要本设计是冶金沸腾焙烧炉温度控制系统的设计，锌精矿的焙烧，直接法制取高级氧化锌,首先是将锌精矿经过焙烧转变成氧化物,然后再经制团、韦氏炉冶炼得到高级氧化锌,焙烧工序是必不可少的第一步沸腾焙烧是目前应用最广泛的焙烧技术,它具有设备简单处理量大、控制容易、气一固间热质交换迅速、层内温度均匀、质量稳定、易于自动化等一系列优点。考虑到鼓风量及其压力、炉膛压力、排烟量、循环冷却水量等的外界干扰。从生产工艺出发，合理选择调节阀的气开气关方式，确保设备和人员的安全。本设计选择温度传感器、压力变送器、温度变送器、温度控制器、压力控制器和执行器构成串级控制
2、系统实现对沸腾焙烧炉温度的控制，串级控制系统的主回路是定制控制系统，副回路是随动控制系统,通过他们的协调工作，使主参数能够准确的控制在工艺规定的范围之内。关键词：温度控制；串级控制；变送器；炉膛压力:目录第1章绪论1第2章系统方案论证22. 1任务分析23. 2方案选择2第3章仪表选择44. 1变送器的选择44.2 控制器选型64.3 执行器的选择8第4章系统控制算法104. 1控制规律选择105. 2气开气关选择106. 3调节器正负作用选择10第5章仿真11第6章课程设计总结15参考文献16沸腾焙烧炉是湿法炼锌过程中的重要环节，当今世界随着湿法炼锌技术的不断发展，生产规模的不断大型化，要求
3、沸腾焙烧炉的技术也不断的发展，沸腾焙烧炉在湿法炼锌中占有重要地位，沸腾焙烧的基础是固体流态化，用沸腾焙烧炉焙烧锌精矿，炉内热容量大且均匀,温差小，颗粒及空气接触表面积大，反应速度快，强度高，传热传质效率高，这些都使焙烧过程大大强化，产品质量稳定，生产效率高，设备及操作便于实现生产连续化和自动化等一系列优点，各国都很重视此项技术，因此得到了广泛应用。沸腾焙烧1944年开始用于硫铁矿的焙烧，1952年引入湿法炼锌工业。现在在我国湿法炼锌技术已经得到了很大的发展，1992年西北冶炼厂从日本引进了一台世界第二亚洲第一的沸腾焙烧炉，此台沸腾焙烧炉的投产运行使得我国沸腾焙烧技术跨入了世界先进行列。在消化此
4、项引进技术基础上，中国有色工程设计研究总院于2002年为云南驰宏锌错股份有限公司设计了第四台沸腾焙烧炉，2005年正式投料，现已进入正常运行生产。本设计根据沸腾焙烧炉系统的主要设计工艺特点、技术性能、装备选型及生产实践的情况进行设计。第2章系统方案论证2. 1任务分析根据本系统分析，该系统是对沸腾焙烧炉温度的控制，所以被控参数为焙烧炉出口温度。在检测温度之后如果及设定值有偏差，需要对调节阀开度进行调节，即调节阀控制给料流量，所以控制参数为给料流量。3. 2方案选择方案一：采用单回路控制系统。单回路控制系统是指由一个测量元件及变送器、一个控制器、一个执行器和一个被控过程组成，并只对一个被控参数进
5、行控制的单闭环反馈控制系统。温度传感器经变送器送到控制器直接控制电动执行器。锌精矿沸腾焙烧炉过程，锌精矿由圆盘给料机送至皮带，经加料皮带将料送入炉内。生产过程中放出热量，经过变送器Gm(s)传送到调节器GC(s)及设定值进行比较调整作用于控制器Gv(s),控制器根据调节器传送的值调节阀门的开度来控制冷却水的流量，以此控制焙烧炉内的温度。图2.1单回路系统结构图方案二：采用串级控制系统。采用串级控制系统是在简单控制系统的基础上发展起来的，它增加了一个副控制回路，使系统控制品质相对于单回路控制系统显著提高。在系统结构上，采用串级控制系统有两个闭合回路，主回路和副回路，主、副调节器串联工作；主调节器
6、输出作为副调节器设定值，系统通过副调节器输出控制执行器动作,实现对主参数的定值控制。串级系统的主回路是定值控制系统副回路是随动控制系统，通过他们的协调工作，使主参数能准确地控制在工艺规定的范围之内。串级调节中，主、副调节器的放大倍数（主、副调节器放大系数的乘积）可整定得比单回路调节系统大，因此，提高了系统的响应速度和抗干扰能力，也有利于改善调节品质。串级调节系统中，副回路中的调节对象特性变化对整个系统的影响不大，而当主调节参数操作条件变化或负荷变化时，主调节器又能自动改变副调节器的给定值，提高了系统的适应能力，由于副回路控制通道环节少,时间常数小，反应灵敏，所以当干扰进入副回路时，串级系统可以
7、获得比单回路系统更快的控制作用，有效的克服燃料压力或热值变化对原料出口温度的影响，从而大大提高了控制质量，所以本设计应该选择方案二串级控制系统。图2.3串级系统方框图第3章仪表选择4. 1变送器的选择本设计选用串级控制系统选用JCJloOG温度变送器和3051压力变送器。JCJloOG温度变送器如图3.1所示。图3.1温度变送器JCJ100G温度变送器将热电热偶所测的温度变化通过电路处理，经信号放大后转化成标准的电压或电流信号。信号可以供数字仪表、记录仪、模拟调节器、DCS系统，广泛用于工业生产过程检测及控制系统。本温度变送器采用优质电子器件，性能远高于其他同类产品,物美价廉。输出信号一般为两
8、线制电流信号，其具有以下优点：1、二线制输出（420）mA,抗干扰能力强；2、节省补偿导线及安装温度变送器费用；3、测量范围大；使用率高，标准级输出信号；4、冷端温度自动补偿，非线性校正电路。技术参数：输出信号：4-20mA0-5VDCO-IOVDC输入信号:热电阻：PtlOOsPt500、PtlOOO.Cu50负载电阻：小于等于500（电流输出）大于等于3KR（电压输出）输入线阻：小于50R电源电压:24VDC/AC12VDC/AC（0-5）V输出环境温度：-20-80度相对湿度：5-90百分RH消耗功率：小于等于0.6W准确度：热电阻：0.5百分FS罗斯蒙特305IGP压力变送器如图3.2
9、所示。图3.2压力变送器3051压力变送器是扩散硅压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点，能在各种正负压力测量中得到广泛应用。采用进口扩散硅或芯体作为压力检测元件,传感器信号经高性能电子放大器转换成O-IOmA或4-20m统一输出信号。可替代传统的远传压力表，霍尔元件、差动变送器，并具有DDZ-11及DDZ-In型变送器性能。能及各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用，也能及智能调节仪或计算机系统配套使用。扩散硅变送器选用进口扩散硅压力芯片制成，当外界液位发生变化时，压力作用在不锈钢隔离膜片上，通过隔离硅油传递到扩散硅压力敏感元件上引
10、起电桥输出电压变化，经过精密的补偿技术、信号处理技术、转换成标准的电流信号。该电流信号的变化正比于液位的变化。工作原理：当压力信号作用于传感器时，压力传感器将压力信号转换成电信号，经差分放大和输出放大器放大，最后经V/A电压电流转换成及被测介质（液体）的液位压力成线性对应关系的4-20mA标准电流输出信号。主要技术参数电源：24VDC输出420m二线制零位可调范围：5%F.S量程调节比：3：1以上量程范围：-100kPa060MPa负载特性:负载在0600Q内（24VDC供电）维持恒流输出隔爆型dIIBT4,本安型iaIICT5过压极限：2倍于以上限压力温度范围：过程：-2060C精度等级：0
11、.5%稳定性：0.2%F.S重量：约Ikg特点分析,参数超级的测量性能，用于压力、差压、液位、流量测量技术参数：数字精度：+（一）0.05%模拟精度:+（一）0.75%+（一）0.1%F.S全性能:+（一）0.25F.S稳定性：0.25%60个月量程比:Io0:1测量速率：0.2S小型化（2妹g）全不锈钢法兰，易于安装过程连接及其它产品兼容，实现最佳测量，世界上唯一采用H合金护套的传感器，实现了优良的冷、热稳定性采用16位计算机的智能变送器标准4-20mA,带有基于HART协议的数字信号，远程操控支持向现场总线及基于现场控制的技术的升级。3.2控制器选型按照设计要求，本设计选用一个KSW-6-
12、16型温度控制器和一个YTT压力控制器,KSW-6-16如图3.3所示。图3.3温度控制器KSW-6-16型号温度控制器为1300C电炉的配套设备,及的倍一的热电偶配套使用，可对电炉内的温度进行测量、显示、控制，并可使炉膛内的温度自动保持恒温。以硅碳棒为加热元件的高温电阻炉，其加热元件的冷态及热态时的电阻值相差较大，在长期使用中硅碳棒的电阻值将逐渐变大（也称之为老化）。所以必须及调压设备配套使用，KSW-6-16型号的温度控制器具有温度控制和电压调节二种功能，该温度控制器的温度显示有数字显示和指针显示二种，其中尤以固态继电器为执行元件并配以数字显示的控制器性能更为优越。结构及工作原理：温度控制
13、器的外壳由钢板冲压折制成型并采用铝合金框架结构，外壳表面采用高强度的静电喷涂，漆膜光滑牢固。控制器的前部装有温度控制仪表、电压表、电流表和电源开关。控制器的内部装有可控硅（固态继电器）、线路板及螺旋保险和接线端子等电器元件。该温度控制系统采用了优质电子集成元件，控温灵敏、性能可靠、使用方便。其工作原理：热电偶将电炉内部的温度转换为毫伏电压值，经过集成放大器的放大、比较后，输出移相控制信号，有效地控制可控硅的导通角，进而控制硅碳棒的平均加热功率，使炉膛内的温度保持恒温。技术参数:型号：KSW-6-16额定电压：220V10%；最大控制功：6KW输出电：50-2IOV输出电:050A最高控制温：1
14、6O（TCS位式YT-I压力控制器如图3.4所示。图3.4压力控制器YT-4型压力调节器是阀前式气体压力调节器（即一般所说的减压器），可控制其前部装置的压力为一恒定值。YT-4型压力调节器是我江苏阜宁中力阀门厂根据石油化工科研装置的特点和要求，综合国内外同类产品设计和研制的。它具有外型美观，体积小（阀体外径为80mm）,重量轻（总重为2.3kg）,耐高压、抗腐蚀、调压准确、性能可靠，维修方便和使用范围广等优点、适用于石油、化工中、小型试验装置调节阀前气体压力使用。YT-4型压力调节器为直接作用式压力调节器，采用力平衡原理设计而成。使用时，首先关闭放空阀，打开给定阀，根据需要定出给定室的压力,称
15、之为给定压力。当装置的压力（装置和平衡室接通）大于给定的压力时，膜片下方的力大于上方的力，膜片上移，装置的气体通过阀杆小孔进入出口，当装置的压力逐步降低达到给定压力时，膜片两边所受的气体压力相等，膜片又恢复到原位置，调节阀自动关闭。这样循环往复，确保装置的操作压力为一恒定值（其压力波动不大于05公斤/厘米2）。技术参数：入口压力：P1W320公斤/厘米2入出口压差：P1-P2W160公斤/厘米2流量系数：C=510-2适用介质：弱腐蚀性、无杂质液体使用温度：常温压力特性：当Pl40%时，P20.2公斤/厘米2流量特性：当Ql40%时，AP2C0.3公斤/厘米2接管尺寸：8X1.5接管方式：外螺纹卡套式连接3. 3执行器的选择本设计选择气动执行机构Q611F-16P/R如图3.5所示。图3.5执行器电动阀使用电机作动力，气动阀使用压缩空气作动力，电动阀对液体介质和大管道径气体效果好，不受气候影响。不受空气的压力影响。但是成本较高，在潮湿环境作用效果不好。气动阀对气体介质和小管径液体效果较好，成本低，维护方便。气动阀一般要比电动阀快,气动阀动作力矩比电动阀大，气动阀门开关动作可以调整，结构简单,动作过程中因气体本身的缓冲特性，不易因卡主而损坏，根据本设计
