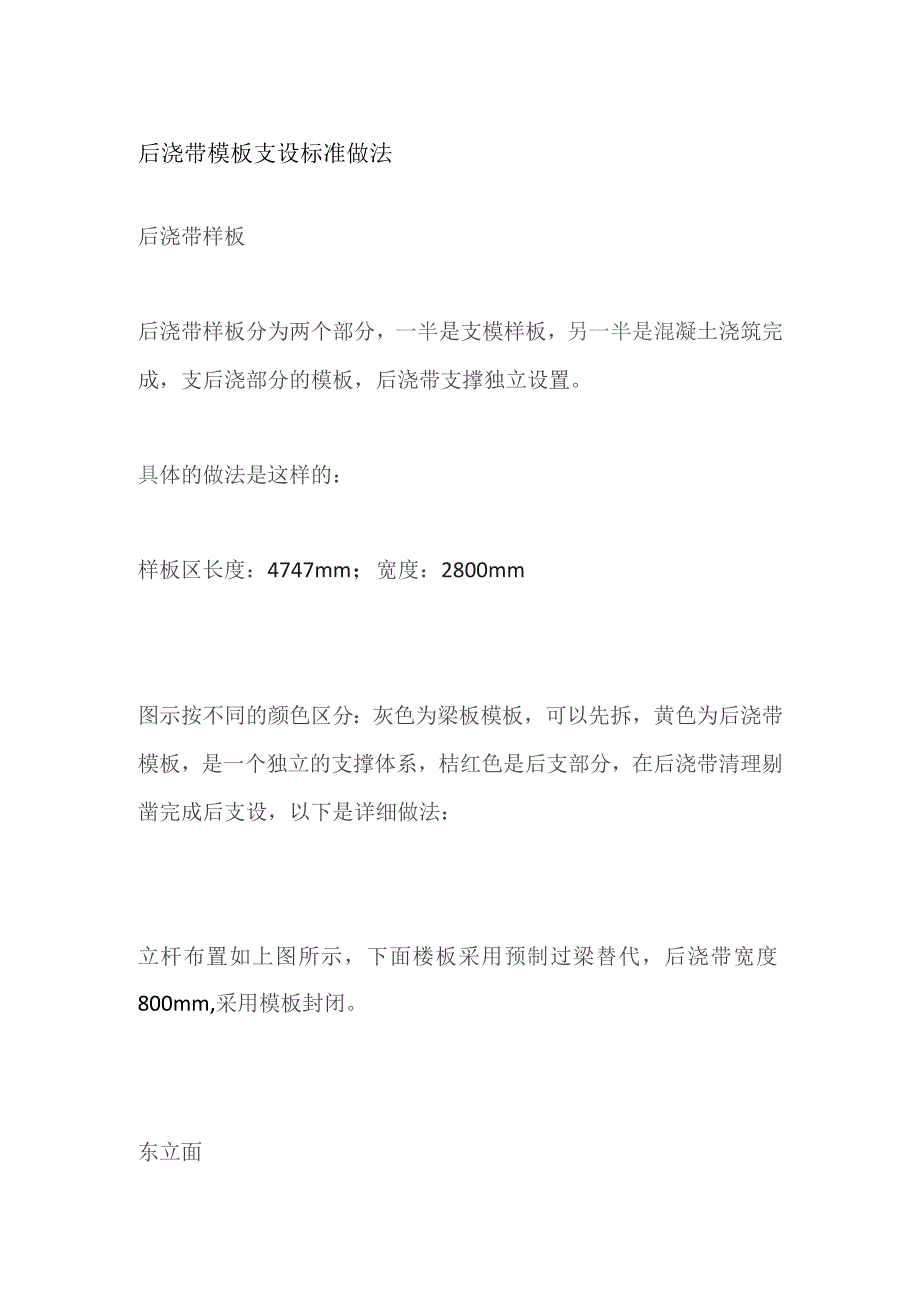

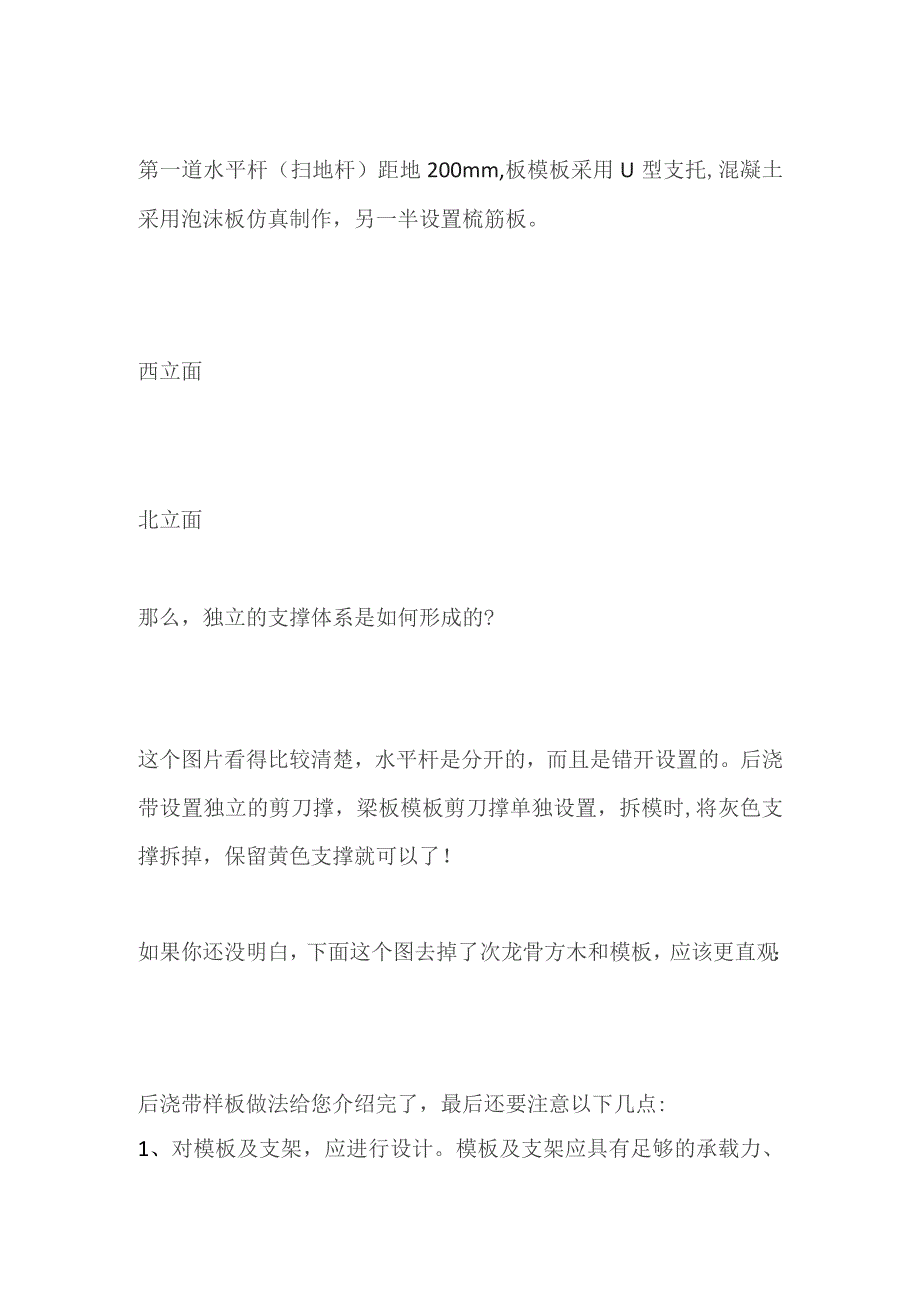

1、后浇带模板支设标准做法后浇带样板后浇带样板分为两个部分，一半是支模样板，另一半是混凝土浇筑完成，支后浇部分的模板，后浇带支撑独立设置。具体的做法是这样的：样板区长度：4747mm；宽度：2800mm图示按不同的颜色区分：灰色为梁板模板，可以先拆，黄色为后浇带模板，是一个独立的支撑体系，桔红色是后支部分，在后浇带清理剔凿完成后支设，以下是详细做法：立杆布置如上图所示，下面楼板采用预制过梁替代，后浇带宽度800mm,采用模板封闭。东立面第一道水平杆（扫地杆）距地200mm,板模板采用U型支托,混凝土采用泡沫板仿真制作，另一半设置梳筋板。西立面北立面那么，独立的支撑体系是如何形成的?这个图片看得比较

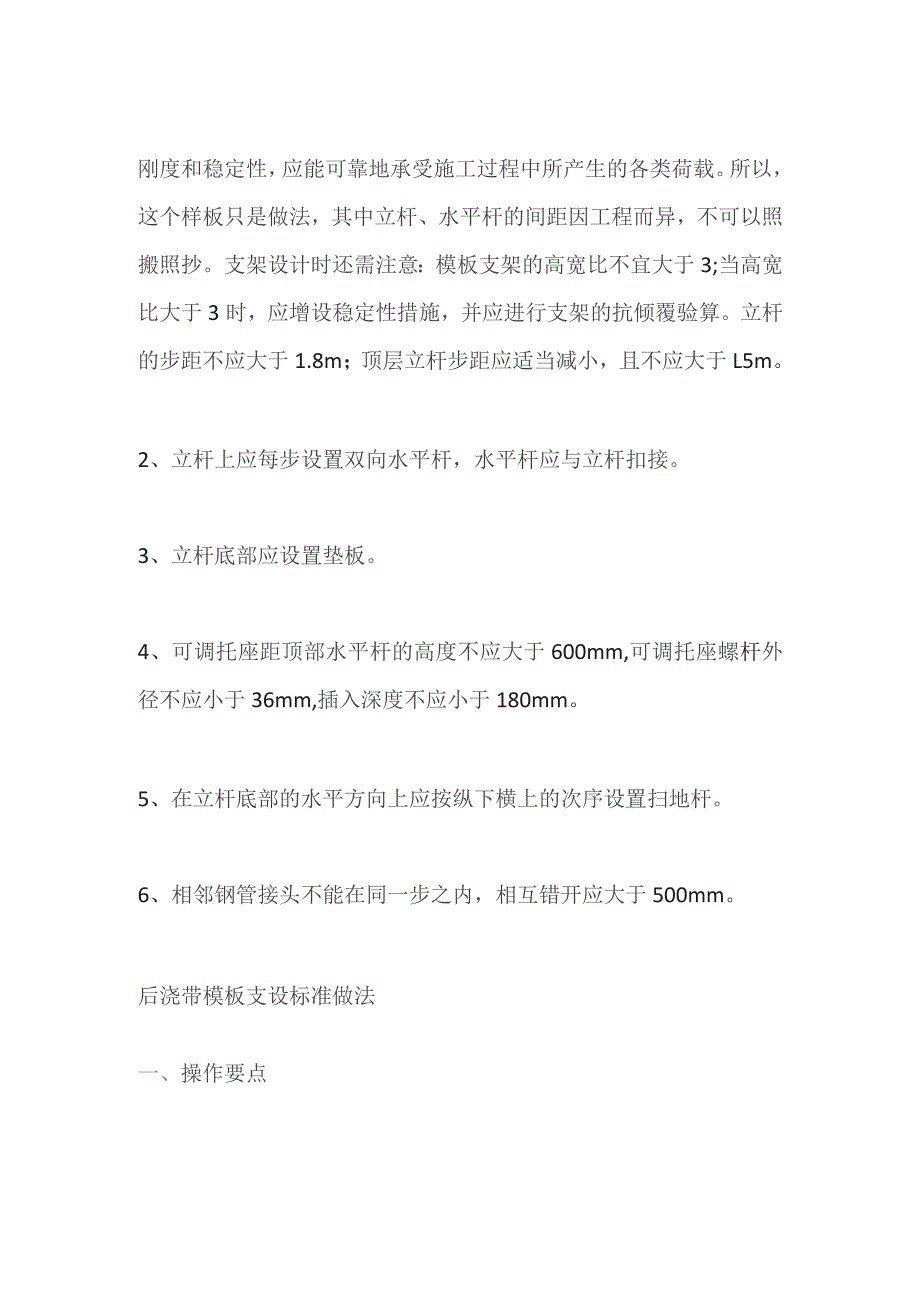

2、清楚，水平杆是分开的，而且是错开设置的。后浇带设置独立的剪刀撑，梁板模板剪刀撑单独设置，拆模时,将灰色支撑拆掉，保留黄色支撑就可以了！如果你还没明白，下面这个图去掉了次龙骨方木和模板，应该更直观：后浇带样板做法给您介绍完了，最后还要注意以下几点:1、对模板及支架，应进行设计。模板及支架应具有足够的承载力、刚度和稳定性，应能可靠地承受施工过程中所产生的各类荷载。所以，这个样板只是做法，其中立杆、水平杆的间距因工程而异，不可以照搬照抄。支架设计时还需注意：模板支架的高宽比不宜大于3;当高宽比大于3时，应增设稳定性措施，并应进行支架的抗倾覆验算。立杆的步距不应大于1.8m；顶层立杆步距应适当减小，且
3、不应大于L5m。2、立杆上应每步设置双向水平杆，水平杆应与立杆扣接。3、立杆底部应设置垫板。4、可调托座距顶部水平杆的高度不应大于600mm,可调托座螺杆外径不应小于36mm,插入深度不应小于180mm。5、在立杆底部的水平方向上应按纵下横上的次序设置扫地杆。6、相邻钢管接头不能在同一步之内，相互错开应大于500mm。后浇带模板支设标准做法一、操作要点1、后浇带模板支设必须采用独立设计系统，与满堂脚手架安拆互不影响，且上下层立杆放置同轴心，后浇带碎未浇筑不得拆除;楼层通道应按方案中明确位置预留架体开口，后浇带板面应作防护，并在实施过程中严格执行。2、现浇板后浇带模板上部侧口模板与钢筋位置锯槽吻合，安装牢固，或采用钢丝（板）网支设牢固，上口两侧加设木方，并用木模板整体封闭、保护，直到砂浇筑时打开。3、地下室顶板后浇带两侧碎浇筑后加设挡水台，地下室外墙后浇带按设计方案执行。
