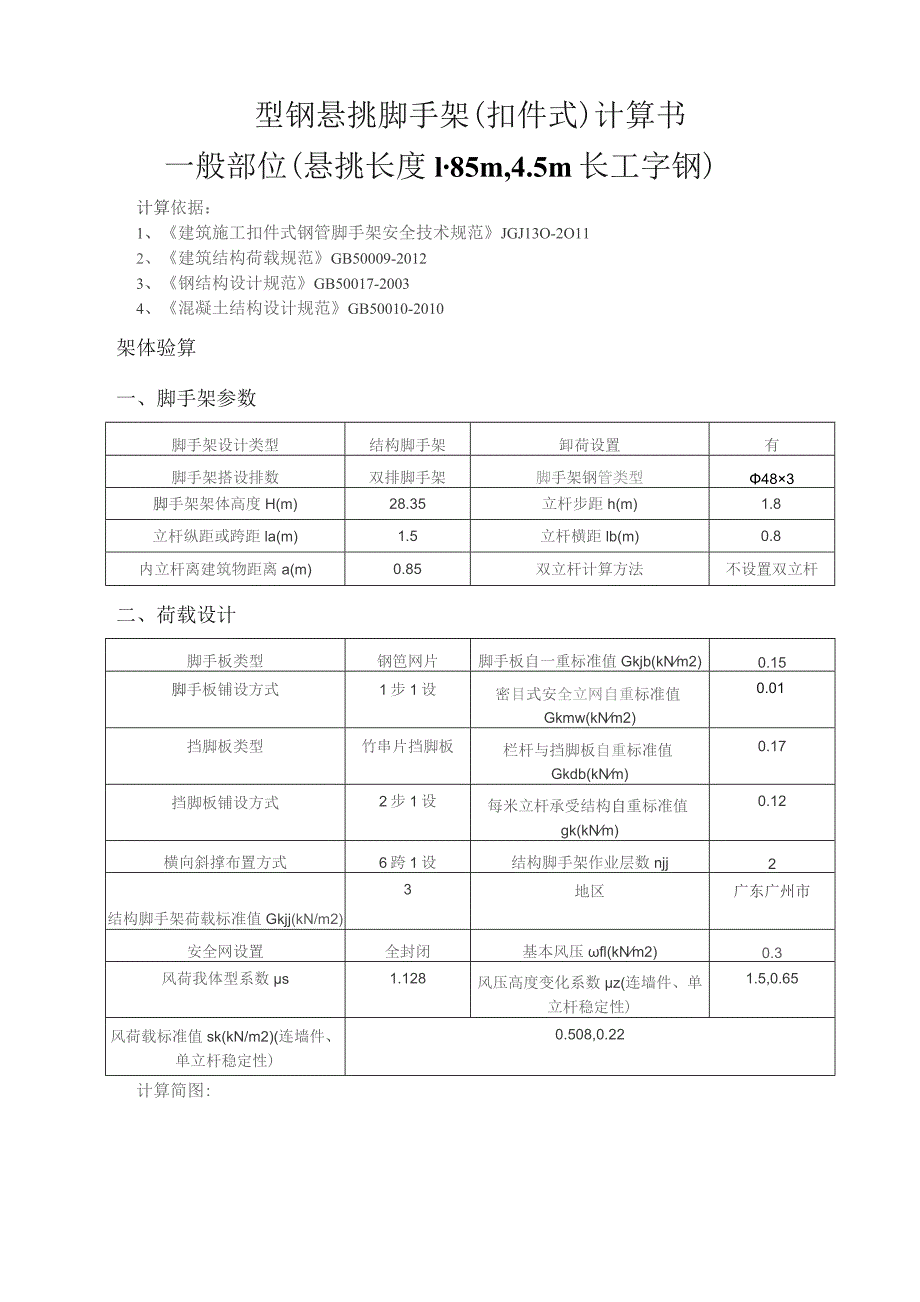

1、型钢悬挑脚手架(扣件式)计算书一般部位(悬挑长度l85m,4.5m长工字钢)计算依据:1、建筑施工扣件式钢管脚手架安全技术规范JGJ13O-2O112、建筑结构荷载规范GB50009-20123、钢结构设计规范GB50017-20034、混凝土结构设计规范GB50010-2010架体验算一、脚手架参数脚手架设计类型结构脚手架卸荷设置有脚手架搭设排数双排脚手架脚手架钢管类型483脚手架架体高度H(m)28.35立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)0.8内立杆离建筑物距离a(m)0.85双立杆计算方法不设置双立杆二、荷载设计脚手板类型钢笆网片脚手板自一重标准值Gk

2、jb(kNm2)0.15脚手板铺设方式1步1设密目式安全立网自重标准值Gkmw(kNm2)0.01挡脚板类型竹串片挡脚板栏杆与挡脚板自重标准值Gkdb(kNm)0.17挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kNm)0.12横向斜撑布置方式6跨1设结构脚手架作业层数njj2结构脚手架荷载标准值Gkjj(kN/m2)3地区广东广州市安全网设置全封闭基本风压fl(kNm2)0.3风荷我体型系数s1.128风压高度变化系数z(连墙件、单立杆稳定性)1.5,0.65风荷载标准值sk(kN/m2)(连墙件、单立杆稳定性)0.508,0.22计算简图:三、纵向水平杆验算纵、横向水平杆布置方式

3、纵向水平杆在上横向水平杆上纵向水平杆根数n1横杆抗弯强度设计值IfKN/mm2)205横杆截面惯性矩I(mm4)107800横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)4490J口口Qe/纵向水平杆横向水平杆S注:纵向水平杆在上时,横向水立杆横距h平杆上纵向水平杆根数为不包含T两侧水平杆,如本图例为2.纵、横向水平杆布置承载能力极限状态q=1.2(0.033+Gkjblt(n+l)+1.4Gklb(n+1)=1.2(O.O33+0.150.8(1+1)+1.43O.8(1+1)=1.792kNm正常使用极限状态q,=(O.O33+Gkjblb(n+1)+GkXlb/(n+

4、l)=(O.O33+O.l50.8(l+1)+30.8(1+1)=1.293kNm计算简图如下:1、抗弯验算MmaX=O.1qla2=0.1X1.7921.52=0.403kNm=MmaxW=0.403x1064490=89.798Nmm2f=205Nmm2满足要求!2、挠度验算Vmax=0.677qla4(l00EI)=0.6771.29315004(l00206000107800)=1.996mmVmax=1.996mmv=minlJ150,10=minl500/150,10=1Omm满足要求!3、支座反力计算承载能力极限状态RmaX=1.1qla=1.11.7921.5=2.957kN正

5、常使用极限状态Rmax=1.1qla=1.11.2931.5=2.134kN四、横向水平杆验算承载能力极限状态由上节可知Fl=RmaX=2.957kNq=1.20.033=0.04kNm正常使用极限状态由上节可知Fi=Rma*=2.134kNq=O,O33kNm1、抗弯验算计算简图如下:8002,9S7kN0.04卜/m弯矩图(kNm)=M,11axW=0.595l064490=132.428Nmm2=205Nmm2满足要求!2、挠度验算计算简图如下:2.134kN0.033:NZmII.41Q33变形图(mm)Vmax=l.O33mmv=minlb15O,10=min800150,10=5.

6、333mm满足要求!3、支座反力计算承载能力极限状态Rmax=1.494kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.9扣件抗滑承载力验算:纵向水平杆:Rn三=2.9572=1.478kNRc=0.98=7.2kN横向水平杆:Rmax=I.494kN20圆钢吊环卸载吊环?1置施H泵底)钢丝绳连接吊环作法(共用)第1次卸荷验算=arctan(lsHs)=arctan(3000950)=72.4292=arctan(lHS)=arctan(30001750)=59.744钢丝绳竖向分力,不均匀系数KX取1.5Pl=KfXKXXNXhjs+1HXHLh=0.8x1.510.

7、89915.7528.351.5/1.5=7.266kNP2=KfKxNhjFg=10.784kN满足要求!吊环最小直径dmin=(4A/兀)2=(4xFg(f兀)2=(4xlO.784xK)3(65兀)z2=15mmd=20dmin满足要求!注:为拉环钢筋抗拉强度,按混凝土结构设计规范9.7.6每个拉环按2个截面计算的吊环应力不应大于65N/mm?第1次卸荷钢丝绳直径15.5mm,必须拉紧至10.784kN,吊环宜径为20mm。满足要求!八、立杆稳定性验算脚手架架体高度H28.35立杆计算长度系数1.5立杆截面抵抗矩W(mm3)4490立杆截面I5I转半径i(mm)159立杆抗压强度设计值f

8、(N/mm2)205立杆截面面积A(mm2)424连墙件布置方式两步两跨1、立杆长细比验算立杆计算长度IO=Kh=lX1.51.8=2.7m长细比=hi=2.7x10315.9=169.811210满足要求!轴心受压构件的稳定系数计算:立杆计算长度Io=Kh=1.1551.51.8=3.119m长细比=loi=3.119x1(P15.9=196.132查规范表A得,=0.1882、立杆稳定性验算不组合风荷载作用底部卸荷段立杆单立杆的轴心压力设计值NI=(L2x(NGik+NG2k)+1.4NQIk)X(hxi+(I-Kf)x(hx顶-hi)+max6,(I-Kf)Xhj顶)H=(1.2x(3.795+4.068)+1.4x3.6)(12.6+(1-0.8)(12.6-12.6)+max6,(l-0.8)15.75)28.35=9.498KN顶部卸荷段立杆单立杆的轴心压力设计值N2=(L2x(NGik+NG2k)+1.4XNQIk)X(H-hx顶)H=(1.2(3.795+4.068)+1.43.6)(28.35-l2.6)28.35=8.042kN单立杆轴心压力最大值N=max(N、N2)=9.498KN=N(A)=9497.795/(0.188424)=119.151Nmm2f=205Nmm2满足要求!组合风荷载作用底部卸荷段立杆单立杆的轴心压力设计值Nl=(L2x(NGik+
