《建筑施工原材送检数量.docx》由会员分享，可在线阅读，更多相关《建筑施工原材送检数量.docx（68页珍藏版）》请在第壹文秘上搜索。

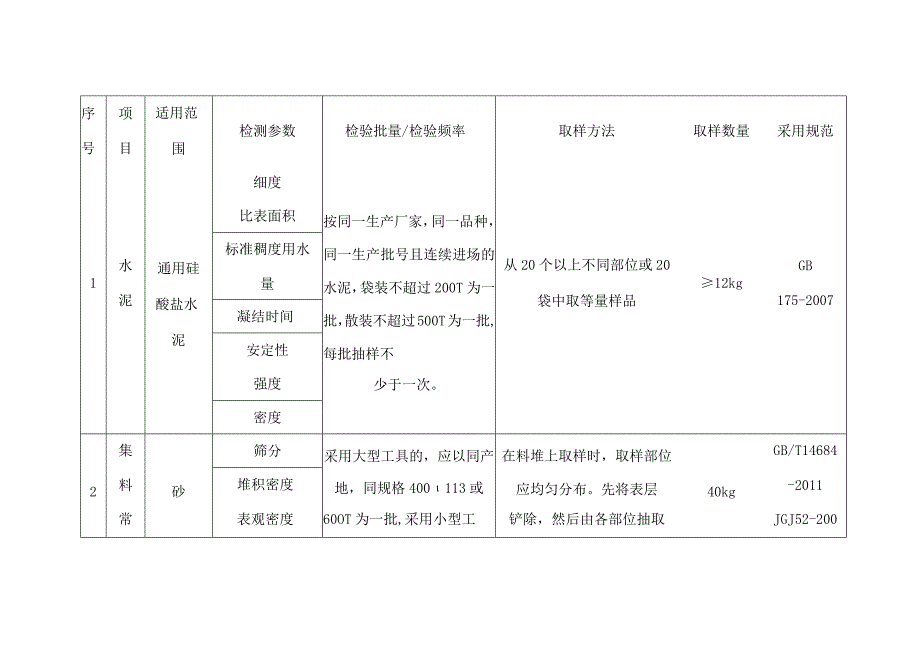

1、序号项目适用范围检测参数检验批量/检验频率取样方法取样数量采用规范细度1水泥通用硅酸盐水泥比表面积按同一生产厂家，同一品种，同一生产批号且连续进场的水泥，袋装不超过200T为一批，散装不超过500T为一批,每批抽样不从20个以上不同部位或20袋中取等量样品12kgGB175-2007标准稠度用水量凝结时间安定性强度少于一次。密度2集料砂筛分采用大型工具的，应以同产地，同规格400113或在料堆上取样时，取样部位应均匀分布。先将表层40kgGB/T14684-2011堆积密度常表观密度60OT为一批,采用小型工铲除，然后由各部位抽取JGJ52-200序号项目适用范围检测参数检验批量/检验频率取样

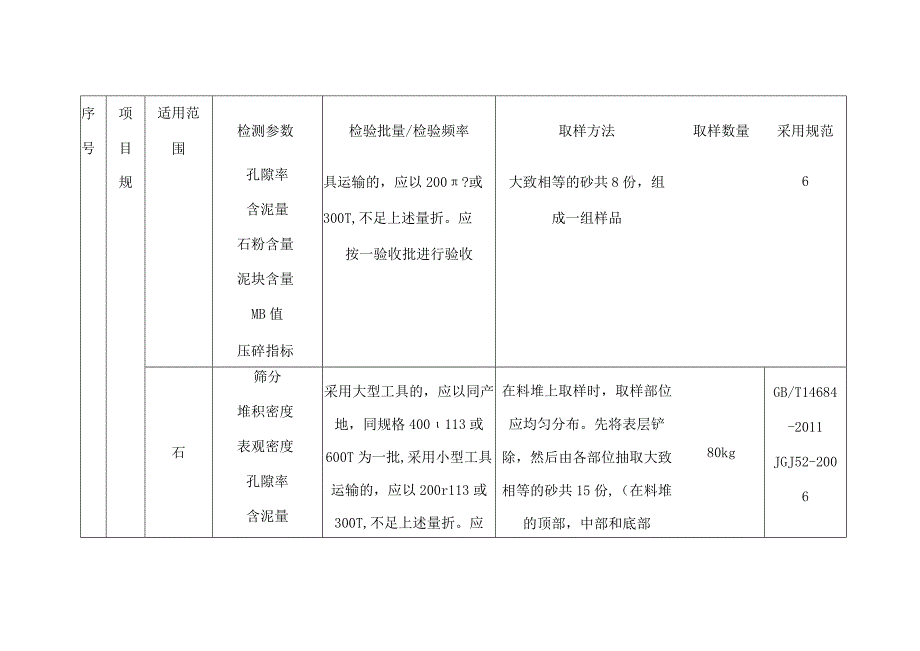

2、方法取样数量采用规范规孔隙率含泥量石粉含量泥块含量MB值压碎指标具运输的，应以200?或300T,不足上述量折。应按一验收批进行验收大致相等的砂共8份，组成一组样品6石筛分堆积密度表观密度孔隙率含泥量采用大型工具的，应以同产地，同规格400113或600T为一批,采用小型工具运输的，应以200r113或300T,不足上述量折。应在料堆上取样时，取样部位应均匀分布。先将表层铲除，然后由各部位抽取大致相等的砂共15份,（在料堆的顶部，中部和底部80kgGB/T14684-2011JGJ52-2006序号项目适用范围检测参数检验批量/检验频率取样方法取样数量采用规范泥块含量按一验收批进行验收各由均匀

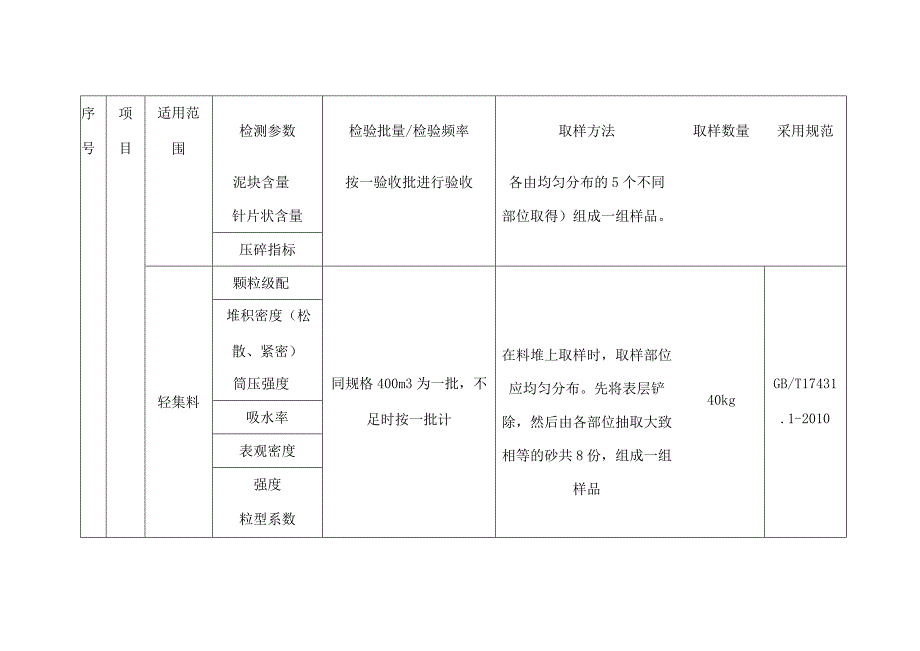

3、分布的5个不同针片状含量部位取得）组成一组样品。压碎指标颗粒级配在料堆上取样时，取样部位应均匀分布。先将表层铲除，然后由各部位抽取大致相等的砂共8份，组成一组样品堆积密度（松散、紧密）轻集料筒压强度同规格400m3为一批，不足时按一批计40kgGB/T17431.1-2010吸水率表观密度强度粒型系数序号项目适用范围检测参数检验批量/检验频率取样方法取样数量采用规范软化系数3矿物掺合料粉煤灰细度需水比烧失量安定性含水率以连续供应的200T相同等级，相同种类的粉煤灰为一编号，不足200T按一遍号计。取样应用代表性，可连续取，也可从10个以上不同部位取等量样品3kgGB1596-2005矿粉密度比
4、表面积流动度比烧失量活性指数以连续供应的200T相同等级，相同种类的矿粉为编号，不足200T按一遍号计。取样应用代表性，可连续取，也可从10个以上不同部位取等量样品3kgGB/T18046-2008序号项目适用范围检测参数检验批量/检验频率取样方法取样数量采用规范硅灰密度比表面积需水量比烧失量活性指数以连续供应的30T相同等级，相同种类的矿粉为一编3，不足30T按一遍芍计。取样应用代表性，可连续取，也可从10个以上不同部位取等量样品3kgGB/T18736-20024矿粉沥青用矿粉筛分密度亲水系数塑性指数加热安定性以连续供应的同生产厂、同等级20Ot为一批，不足200t以一批计，现场随机抽取2
5、kgJTGE4220055外减水剂减水率掺量大于1%（含1%）随机抽取不小于GB8076-20序号项目适用范围检测参数检验批量/检验频率取样方法取样数量采用规范加早强剂泌水率比同品种的外加剂每一批0.2t水泥08剂缓凝剂引气剂含气量号为100T,掺量小于1%的外加剂每一批号为50To不足100T或50T的也应按一个批量计，同一批号的产品必须混合均匀。所需要的量凝结时间差坍落度保留值抗压强度比膨胀剂细度日产量超过200T时，每批不大于200T；日产量不每一批为一取样单位，取样应该具有代表性，可以10kgGB23439-2009凝结时间限制膨胀率足200T时，以日产量为连续取样，也可以从20个抗压
6、强度批a以上不同部位取等量样品序号项目适用范围检测参数检验批量/检验频率取样方法取样数量采用规范凝结时间一批应于16个不同点取样，每个点取样不少于250g速凝剂Id抗压强度每20t为一批，不足20t也按一批计4kgJC477-200528d抗压强度比坍落度增加值年产量不小于50Clt时，试样分点样和混合样，点样为在一次生产产品中取得的样品，混合样为三个或者更多的点样等量均匀混合而取得的试样不小于0.2t水泥所需要的量常压泌水率比泵送剂压力泌水率比每批为50t,年产量小于50Ot时，每批为30t,不足时以一批计JC473-2001含气量坍落度保留值抗压强度比防水剂安定性年产量不小于50Ot时，试
7、样分点样和混合样，点不小于JC474-200序号项目适用范围检测参数检验批量/检验频率取样方法取样数量采用规范凝结时间每批为50t,年产量小于样为在一次生产产品中取0.2t水泥8抗压强度比50Ot时,每批为30t,不足时以一批计得的样品，混合样为三个或者更多的点样等量均匀混合而取得的试样所需要的量泌水率比需水量比防冻剂减水率每50t为一批，不足50t也按一批计每一批为一取样单位，取样应该具有代表性，可以连续取样，也可以从20个以上不同部位取等量样品,液体样品取样时应从容器的上、中、下层分别取样不小于0.15t水泥所需要的量JC475-2004泌水率比含气量凝结时间差抗压强度比序号项目适用范围检
8、测参数检验批量/检验频率取样方法取样数量采用规范6混凝土，混凝土力学性能抗压强度抗压强度：每一楼层，每工作班拌制的不超过IoOm3同一配合比的混凝土，取样不得少于1次。其余检测参数依据委托方提供检测用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。每次至少1组标样试件洞条件试件组数按而确OGB/T50081-2002砂浆砂浆力学性能抗压强度不超过250m,砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检1次。在砂浆搅拌机出料口随机取样，同盘砂浆只应制作1组试块。同一类型，强度等级的砂浆不应少于3组。JGJ70-2009混凝土抗渗对于有耐久性要求的混混凝土浇筑地点随机抽取每
9、次至少1GB/T50082序号项目适用范围检测参数检验批量/检验频率取样方法取样数量采用规范耐久性能凝土，同一工程，同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定组标样试件-2009砂浆耐久性能抗渗对于有耐久性要求的砂浆，同一工程，同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定砂浆拌制地点随机抽取每次至少1组标样试件JGJ70-2009混凝土坍落度送取足够的原材料拌制随机抽取水泥JGJ55-201配合比稠度配合比30-5Okg,砂1序号项目适用范围检测参数检验批量/检验频率取样方法取样数量采用规范扩展度75kg,碎石表观密度100kg,有抗渗或抗折加倍，掺和
10、剂的配合比需提供外加剂的产品说明书及掺量泌水率力学性能砂浆配合比稠度送取足够的原材料拌制配合比随机抽取水泥20kg,砂50kg,掺JGJ98-2010密度分层度和剂的需提序号项目适用范围检测参数检验批量/检验频率取样方法取样数量采用规范力学性能供外加剂的产品说明书及掺量屈服强度拉伸2根钢筋原材抗拉强度每批由同一牌号，炉号，(50cm)弯曲2根GB1199.1-20断后伸长率7钢筋弯曲规格组成，每批不大于30t.从不同根钢筋上截取(35cm)重量偏差5根(大于50Cm)08GB1499,2-2007重量偏差闪光对拉伸在同一台班内，由同一个从每批接头中随机截取3根拉伸JGJ18-201序号项目适用
11、范围检测参数检验批量/检验频率取样方法取样数量采用规范焊焊工完成的300个同牌号，同直径焊接接头为一批，(50cm)3根冷弯(35cm)2箍筋闪光对焊拉伸在同一台班内，由同一个焊工完成的600个同牌号，同直径焊接接头为一批，超出600个，超出部分可以及下一台班完成接头累计计算从每批接头中随机截取3根拉伸(50cm)电弧焊（帮条拉伸在现浇混凝土结构中，应以300个同牌号钢筋、同从每批接头中随机截取3根拉伸(50cm)序号项目适用范围检测参数检验批量/检验频率取样方法取样数量采用规范焊、搭接焊、坡口焊）形式接头为一批，在房屋结构中，应在不超过连续二层楼中300个同牌号、同形式钢筋接头为一批电渣压力焊拉伸在现浇混凝土结构中，应以300个同牌号钢筋接头为一批，在房屋结构中，应在不超过连续二层楼中300个同牌号、同形式钢筋接头为一批，不足300个时，以一批计从每批接头中随机截取3根拉伸(50cm)rrmS-L41+ft71右VI4*?!r4-tIfI右i11土ilTFn序号项目适用范围检测参数检验批量/检验频率取样方法取样数量采用规范以300个同牌号钢筋接头为一批，在房屋结构中，应在不超过连续
