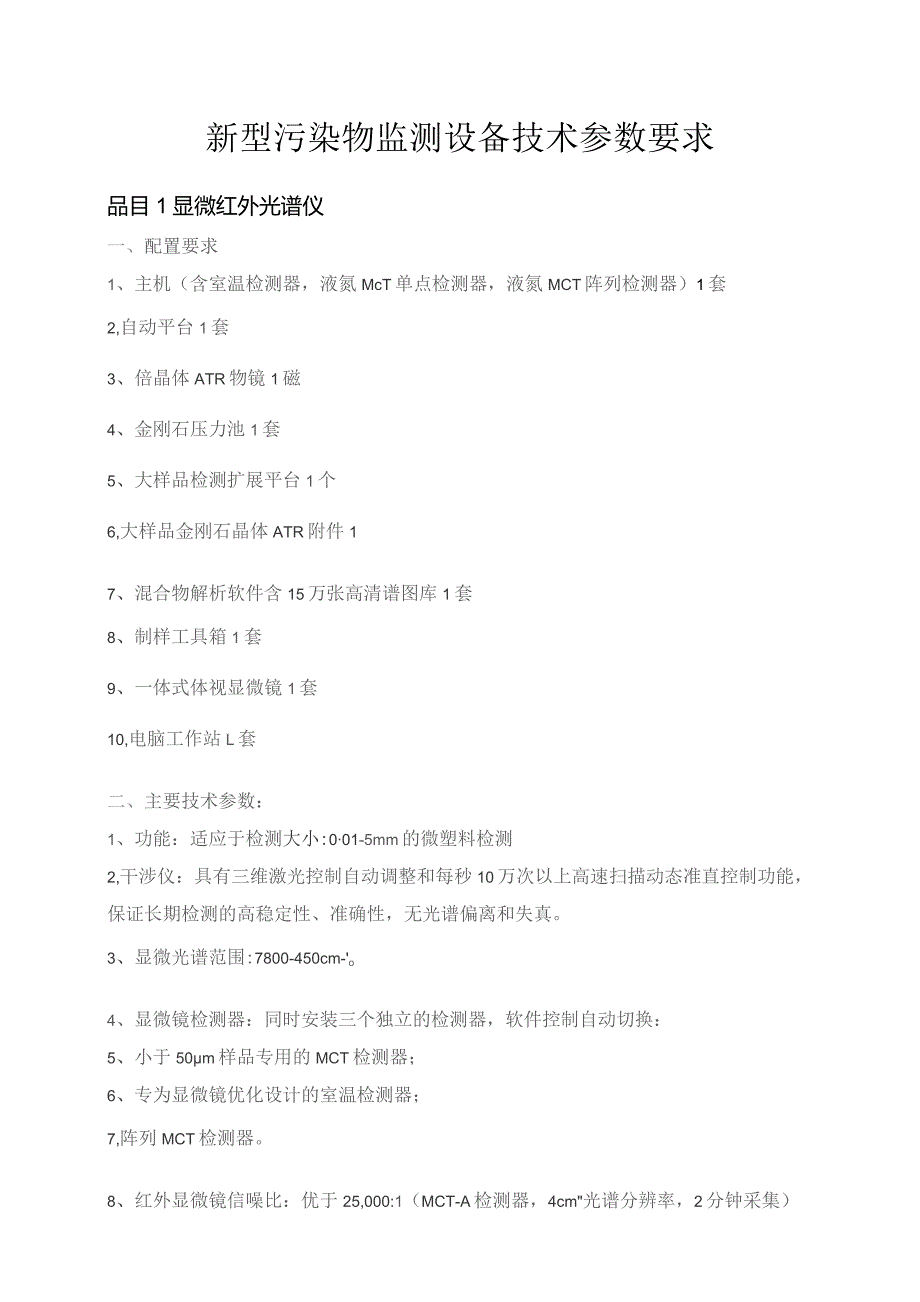

1、新型污染物监测设备技术参数要求品目1显微红外光谱仪一、配置要求1、主机（含室温检测器，液氮McT单点检测器，液氮MCT阵列检测器）1套2,自动平台1套3、倍晶体ATR物镜1磁4、金刚石压力池1套5、大样品检测扩展平台1个6,大样品金刚石晶体ATR附件17、混合物解析软件含15万张高清谱图库1套8、制样工具箱1套9、一体式体视显微镜1套10,电脑工作站L套二、主要技术参数：1、功能：适应于检测大小:001-5mm的微塑料检测2,干涉仪：具有三维激光控制自动调整和每秒10万次以上高速扫描动态准直控制功能，保证长期检测的高稳定性、准确性，无光谱偏离和失真。3、显微光谱范围:7800-450cm-o4

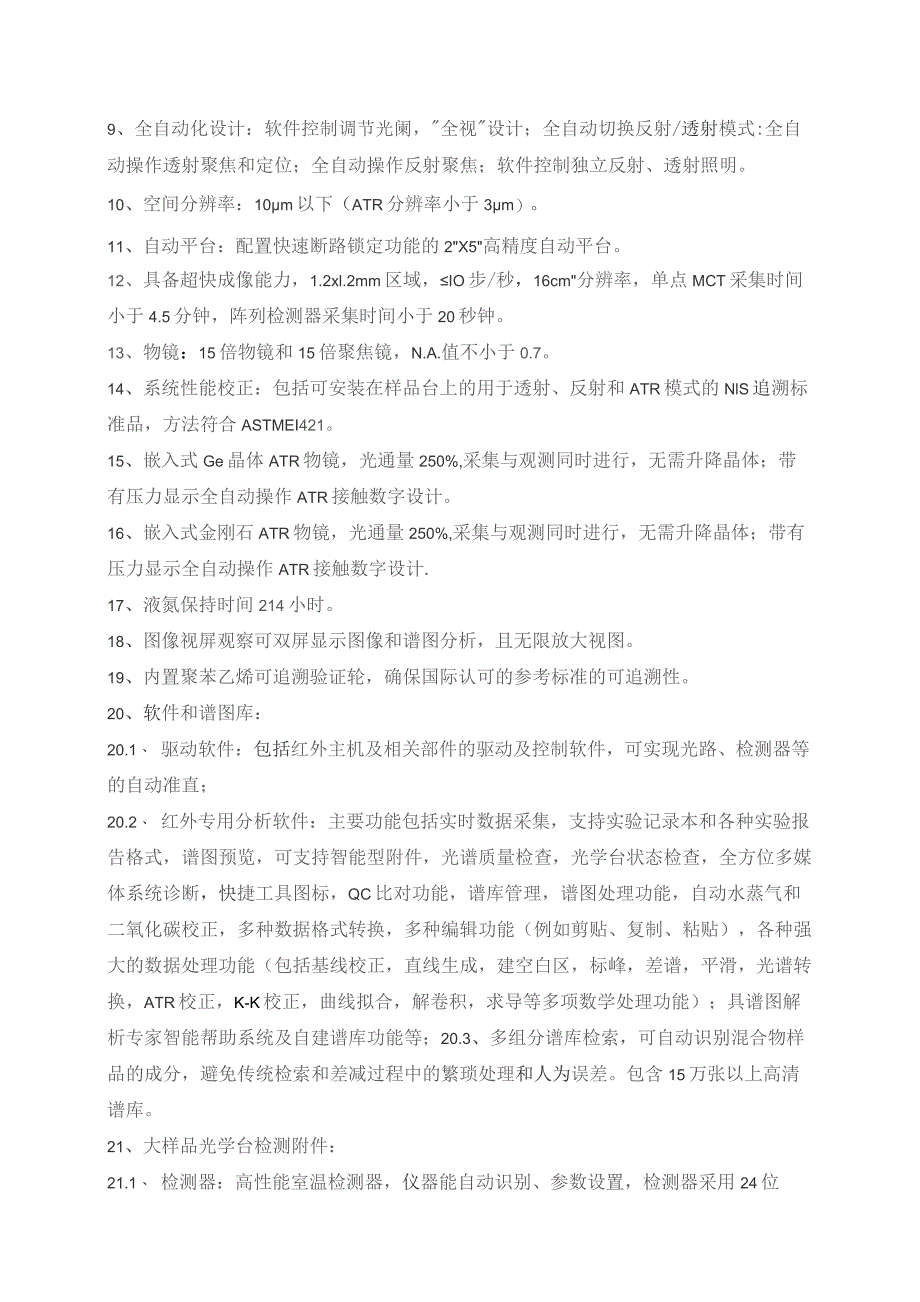

2、、显微镜检测器：同时安装三个独立的检测器，软件控制自动切换：5、小于50m样品专用的MCT检测器；6、专为显微镜优化设计的室温检测器；7,阵列MCT检测器。8、红外显微镜信噪比：优于25,000:1（MCT-A检测器，4cm光谱分辨率，2分钟采集）9、全自动化设计：软件控制调节光阑，全视设计；全自动切换反射/透射模式:全自动操作透射聚焦和定位；全自动操作反射聚焦；软件控制独立反射、透射照明。10、空间分辨率：10m以下（ATR分辨率小于3m）。11、自动平台：配置快速断路锁定功能的2X5高精度自动平台。12、具备超快成像能力，1.2xl.2mm区域，IO步/秒，16cm分辨率，单点MCT采集时
3、间小于4.5分钟，阵列检测器采集时间小于20秒钟。13、物镜：15倍物镜和15倍聚焦镜，N.A.值不小于0.7。14、系统性能校正：包括可安装在样品台上的用于透射、反射和ATR模式的NlS追溯标准品，方法符合ASTMEI421。15、嵌入式Ge晶体ATR物镜，光通量250%,采集与观测同时进行，无需升降晶体；带有压力显示全自动操作ATR接触数字设计。16、嵌入式金刚石ATR物镜，光通量250%,采集与观测同时进行，无需升降晶体；带有压力显示全自动操作ATR接触数字设计.17、液氮保持时间214小时。18、图像视屏观察可双屏显示图像和谱图分析，且无限放大视图。19、内置聚苯乙烯可追溯验证轮，确保

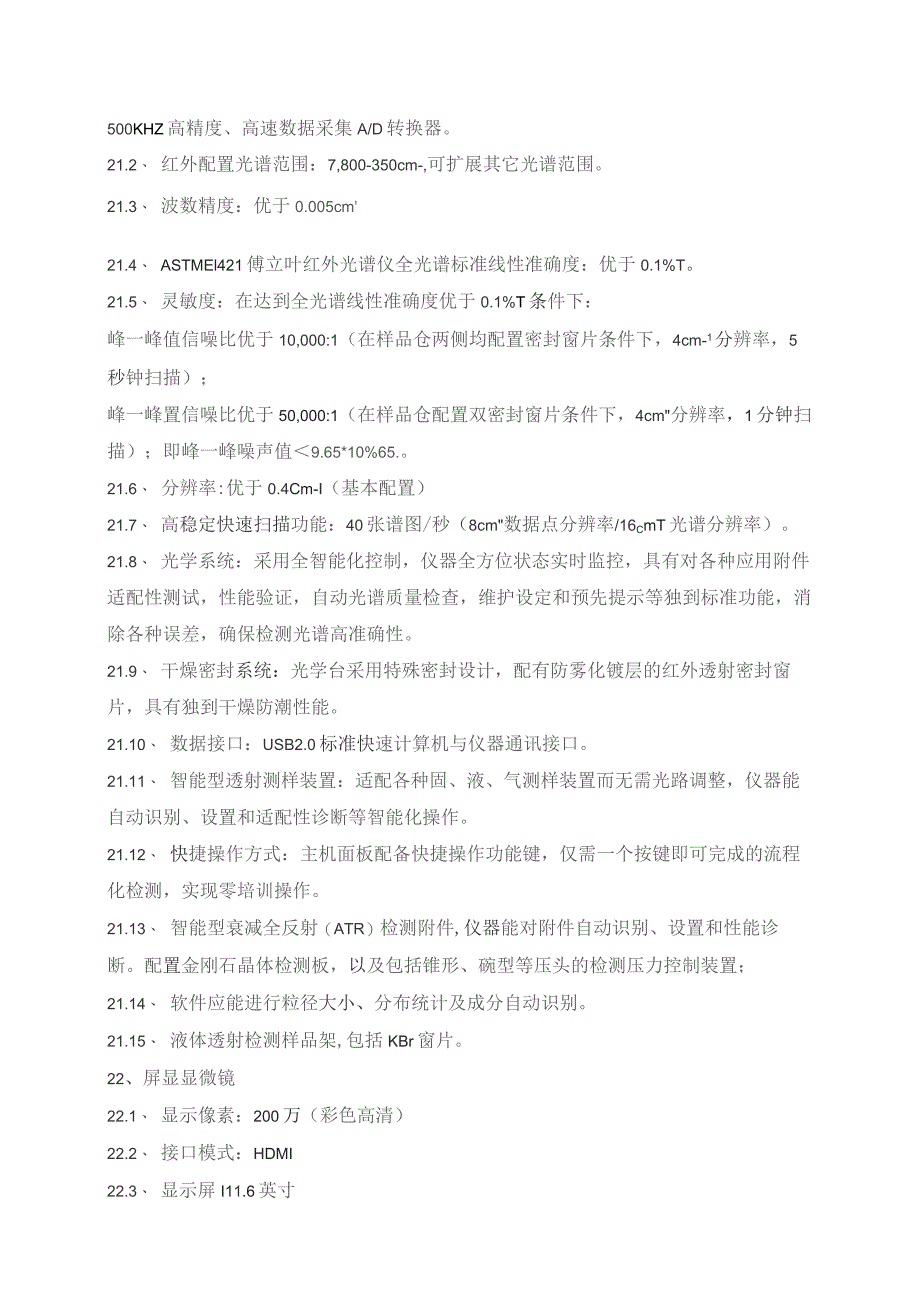

4、国际认可的参考标准的可追溯性。20、软件和谱图库：20.1、 驱动软件：包括红外主机及相关部件的驱动及控制软件，可实现光路、检测器等的自动准直；20.2、 红外专用分析软件：主要功能包括实时数据采集，支持实验记录本和各种实验报告格式，谱图预览，可支持智能型附件，光谱质量检查，光学台状态检查，全方位多媒体系统诊断，快捷工具图标，QC比对功能，谱库管理，谱图处理功能，自动水蒸气和二氧化碳校正，多种数据格式转换，多种编辑功能（例如剪贴、复制、粘贴），各种强大的数据处理功能（包括基线校正，直线生成，建空白区，标峰，差谱，平滑，光谱转换，ATR校正，K-K校正，曲线拟合，解卷积，求导等多项数学处理功能）
5、；具谱图解析专家智能帮助系统及自建谱库功能等；20.3、多组分谱库检索，可自动识别混合物样品的成分，避免传统检索和差减过程中的繁琐处理和人为误差。包含15万张以上高清谱库。21、大样品光学台检测附件：21.1、 检测器：高性能室温检测器，仪器能自动识别、参数设置，检测器采用24位500KHZ高精度、高速数据采集A/D转换器。21.2、 红外配置光谱范围：7,800-350cm-,可扩展其它光谱范围。21.3、 波数精度：优于0.005cm21.4、 ASTMEl421傅立叶红外光谱仪全光谱标准线性准确度：优于0.1%T。21.5、 灵敏度：在达到全光谱线性准确度优于0.1%T条件下：峰一峰值信
6、噪比优于10,000:1（在样品仓两侧均配置密封窗片条件下，4cm-1分辨率，5秒钟扫描）；峰一峰置信噪比优于50,000:1（在样品仓配置双密封窗片条件下，4cm分辨率，1分钟扫描）；即峰一峰噪声值9.65*10%65.。21.6、 分辨率:优于0.4Cm-I（基本配置）21.7、 高稳定快速扫描功能：40张谱图/秒（8cm数据点分辨率/16CmT光谱分辨率）。21.8、 光学系统：采用全智能化控制，仪器全方位状态实时监控，具有对各种应用附件适配性测试，性能验证，自动光谱质量检查，维护设定和预先提示等独到标准功能，消除各种误差，确保检测光谱高准确性。21.9、 干燥密封系统：光学台采用特殊密
7、封设计，配有防雾化镀层的红外透射密封窗片，具有独到干燥防潮性能。21.10、 数据接口：USB2.0标准快速计算机与仪器通讯接口。21.11、 智能型透射测样装置：适配各种固、液、气测样装置而无需光路调整，仪器能自动识别、设置和适配性诊断等智能化操作。21.12、 快捷操作方式：主机面板配备快捷操作功能键，仅需一个按键即可完成的流程化检测，实现零培训操作。21.13、 智能型衰减全反射（ATR）检测附件,仪器能对附件自动识别、设置和性能诊断。配置金刚石晶体检测板，以及包括锥形、碗型等压头的检测压力控制装置；21.14、 软件应能进行粒径大小、分布统计及成分自动识别。21.15、 液体透射检测样
8、品架,包括KBr窗片。22、屏显显微镜22.1、 显示像素：200万（彩色高清）22.2、 接口模式：HDMI22.3、 显示屏I11.6英寸22.4、 光学镜头:0.25X1.8X平行光22.5、 放大倍数10X70X22.6、 视场范围:22mmX12mm22.7、 照明：一体式LED环形光源22.8、 工作距离：l（X）mm23、计算机品牌商用PC电脑，含Inteli7CPU四核处理器，内存L6GB,ITB硬盘，25LCD显示器。品目2显微拉曼光谱仪一、配置要求：1、显微激光共聚焦拉曼成像光谱仪主机I台2、明暗场照明1套3,透射照明1套4、IOX明暗场物镜1个5、20X明暗场物镜1个6、
9、IoOX明暗场物镜1个7, 50X长焦明暗场物镜1个8、785nm近红外高亮度激光激发组件1套9、532nm激光激发组件1套10、532nm激发的扩展拉曼光谱范围光栅1套11、不平整表面自动聚焦软件I套12、混合物分离软件-标准拉曼版1套13、凝聚相拉曼光谱库1套14、拉曼高分子数据库1套15、标准红外与拉曼匹配光谱库1套6、拉曼有机数据库1套17、拉曼制样工具包1套含拉曼制样工具包：液体不锈钢样品池、表面增强剂、进口镀铝载玻片、移液器、进口物镜镜头清洗纸、洗耳球，标准硫磺品，单晶硅片、防尘仪器罩18、镀银滤膜（10片装/盒）2盒19、镀金滤膜（10片装/盒）2盒20、电热干燥箱I台21、除湿
10、机1台22、过滤前处理装置1套23、IOL液氮罐24、电脑工作站（含打印机）1套25、便携式数据处理系统二、主要技术参数I、光谱仪设计1.1、 光谱仪采用三反射镜无色差消像差光路设计，不允许采用透射式光路，全光谱范围无色差，系统通光效率30%。1.2、 仪器采用I级激光安全等级标准和模块化高稳固设计。1.3、 仪器的研究级显微镜、高分辨率光栅、高性能CCD探测器，以及光学系统的主要部件与浇铸合金基座整体结合，保证系统高稳定性。1.4、 光谱仪不允许放置在显微镜的上部，确保仪器重心的稳定性、避免显微镜白光光源加热光谱仪和光谱仪研究级品质。1.5、 显微镜与光谱仪不允许采用延长管联接，确保仪器整体
11、性和稳定性。2、灵敏度2.1、 拉曼快速成像灵敏度：单晶硅一阶峰的信噪比优于150:1。（检测条件：使用单晶硅片，波长532nm,样品点功率IOmW,狭缝宽度（或针孔）25微米，光栅刻线700线mm,总曝光时间2毫秒,binning=1,50X或IoOX显微物镜）。2,2、单点常规灵敏度单晶硅三阶峰的信噪比优于20:1,可观察到四阶峰。（检测条件：使用单晶硅片，波长532nm,样品点功率IOmW,光栅刻线700线mm,狭缝宽度（或针孔）25微米，总曝光时间300秒,binning=1,50X或IooX显微物镜）。3、光谱分辨率：lcm（检测条件：采用就灯测量，IooX物镜，1800线光栅，+1
12、级衍射；测量筑灯谱线585nm半高宽，全半高宽（FWHM）:2cm）。4、光谱重复性：优于0.1Cm（检验方法：使用表面抛光的单晶硅样品，50x物镜，光谱范围503500cm,重复20次。观测硅一阶拉曼峰（520cm）,520峰中心位置重复性0.1cm/）5、共聚焦技术：（1）软件控制机械式针孔式真共聚焦技术，以保证层析测量的精度。不允许采用虚拟狭缝共焦技术。（2）双光阑光学设计：针孔与狭缝处于同一共趣位置，简化光学传递元件，提高拉曼信号传递效率，保证共焦与非共焦下都能实现高灵敏度。计算机控制针孔与狭缝自动切换（3）空间分辨率：横向分辨率1微米，光轴方向纵向分辨率2微米6、拉曼光谱测量范围：5
13、32nm激光激发：50cm,-6000cm1拉曼位移（可扩展至9000cm,）785nm激光激发:50cml-3250cm1拉曼位移7,激光激发组件7.1 、532nm高亮度长寿命固体激光器，激光输出功率N90mW,TEMOO空间模式。7.2 、785nm高亮度长寿命半导体激光器，激光输出功率80mW,TEMOO空间模式。7.3 须具备升级第四激光激发的能力7.4 瑞利滤光装置：各激发波长均采用长寿命双瑞利滤光片与激光线滤光片7.5 低波数测量能力:532nm与785nm所对应拉曼测量低波数到50CmL（低波数测量检测条件白光响应曲线低频截止区50%透射点位于50CmL并测量位于50cm1的硫
14、磺拉曼峰位）。7.6 样品点激光功率控制衰减：到样品激光功率调节N50级7.7 、针对每个激发波长，分别采用优化闪耀角高通光效率高分辨光栅：至少包含600线mm,1200线mm,1800线mm等光栅8、EMCCD探测器8.1、 配置EMCCD探测器8.2、 真空密封，致冷温度至少-70。C控制。8.3、 可见与近红外增强，量子效率:500-70Onm处90%,700-80Onm处80%8.4、 暗噪声W0.00007e-pixelsec8.5、 读出噪声:I电子/像元（EM模式）9、共聚焦显微镜9.1、 研究级显微镜，配IOX目镜。9.2、 配置IOX、20X、50XLWD.IoOX物镜9.3
