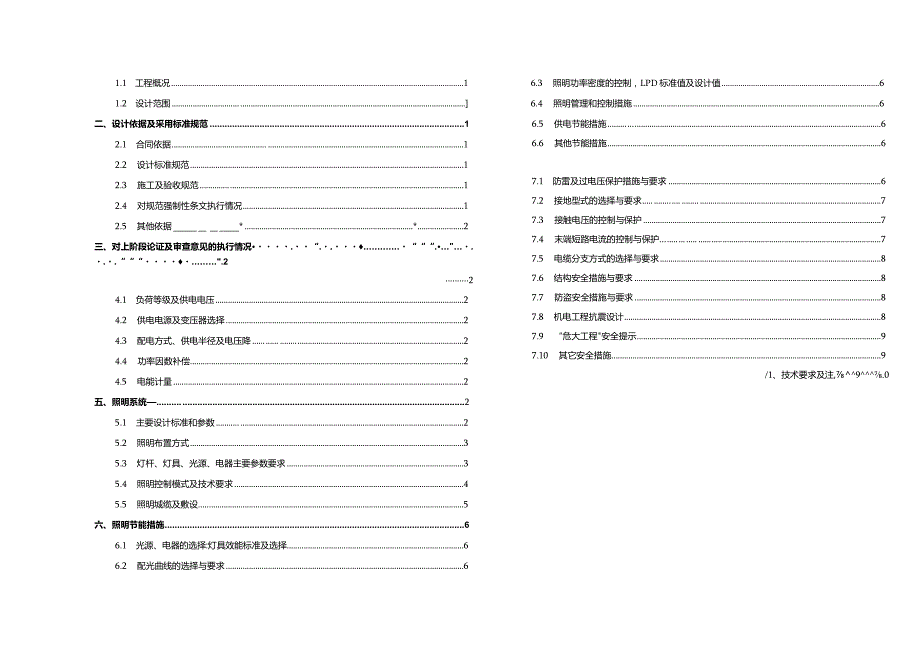

1、1.1 工程概况11.2 设计范围二、设计依据及采用标准规范12.1 合同依据12.2 设计标准规范12.3 施工及验收规范12.4 对规范强制性条文执行情况12.5 其他依据*2三、对上阶段论证及审查意见的执行情况.“.“.“.224.1 负荷等级及供电电压24.2 供电电源及变压器选择24.3 配电方式、供电半径及电压降24.4 功率因数补偿24.5 电能计量2五、照明系统25.1 主要设计标准和参数25.2 照明布置方式35.3 灯杆、灯具、光源、电器主要参数要求35.4 照明控制模式及技术要求45.5 照明城缆及敷设5六、照明节能措施66.1 光源、电器的选择:灯具效能标准及选择66.

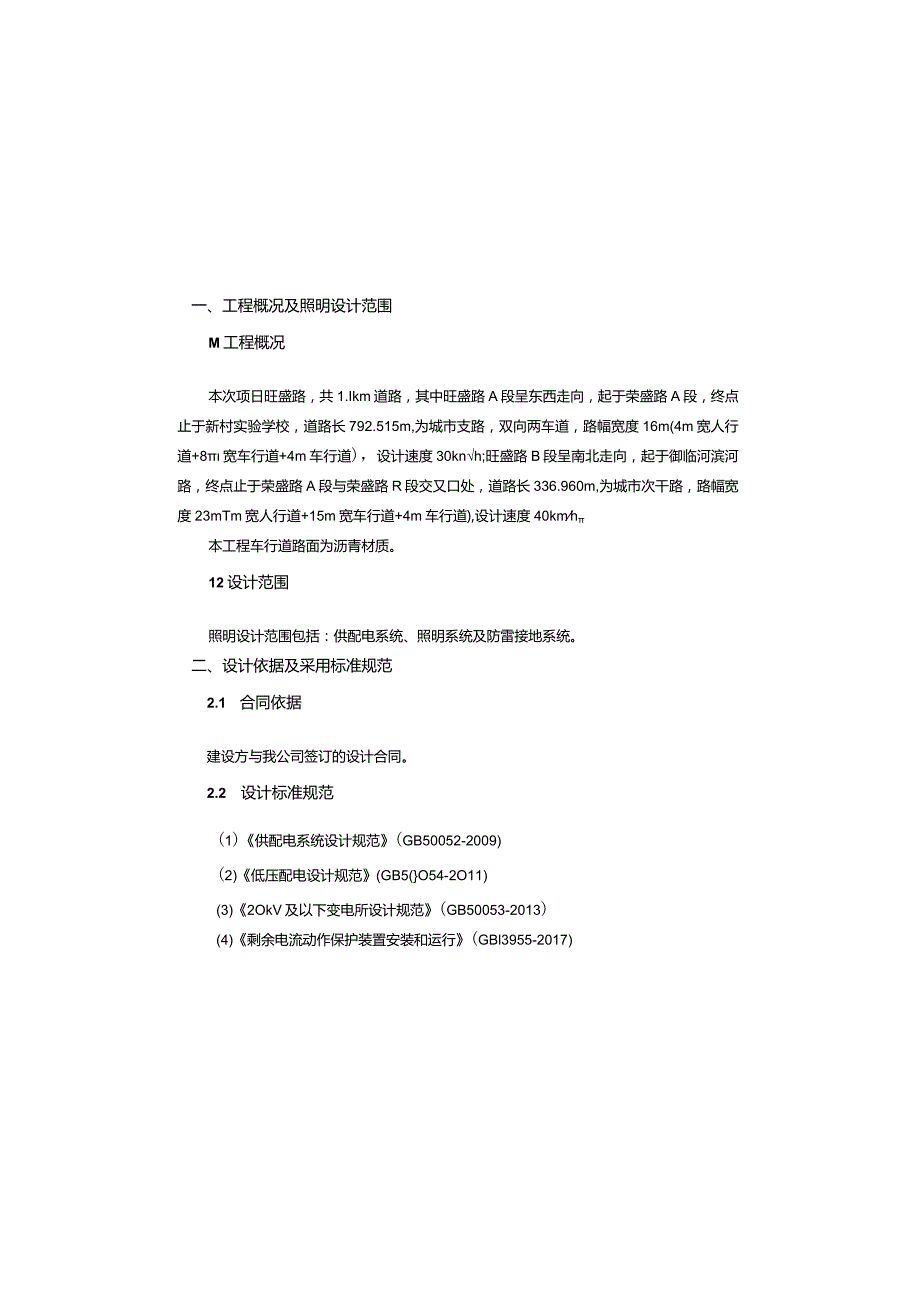

2、2 配光曲线的选择与要求66.3 照明功率密度的控制，LPD标准值及设计值66.4 照明管理和控制措施66.5 供电节能措施66.6 其他节能措施67.1 防雷及过电压保护措施与要求67.2 接地型式的选择与要求77.3 接触电压的控制与保护77.4 末端短路电流的控制与保护.77.5 电缆分支方式的选择与要求87.6 结构安全措施与要求87.7 防盗安全措施与要求87.8 机电工程抗震设计87.9 “危大工程安全提示97.10 其它安全措施9/1、技术要求及注,9.0一、工程概况及照明设计范围M工程概况本次项日旺盛路，共1.Ikm道路，其中旺盛路A段呈东西走向，起于荣盛路A段，终点止于新村实
3、验学校，道路长792.515m,为城市支路，双向两车道，路幅宽度16m(4m宽人行道+8宽车行道+4m车行道)，设计速度30knh;旺盛路B段呈南北走向，起于御临河滨河路，终点止于荣盛路A段与荣盛路R段交又口处，道路长336.960m,为城市次干路，路幅宽度23mTm宽人行道+15m宽车行道+4m车行道),设计速度40kmh本工程车行道路面为沥青材质。12设计范围照明设计范围包括：供配电系统、照明系统及防雷接地系统。二、设计依据及采用标准规范2.1 合同依据建设方与我公司签订的设计合同。2.2 设计标准规范(1)供配电系统设计规范(GB50052-2009)(2)低压配电设计规范(GB5(O5

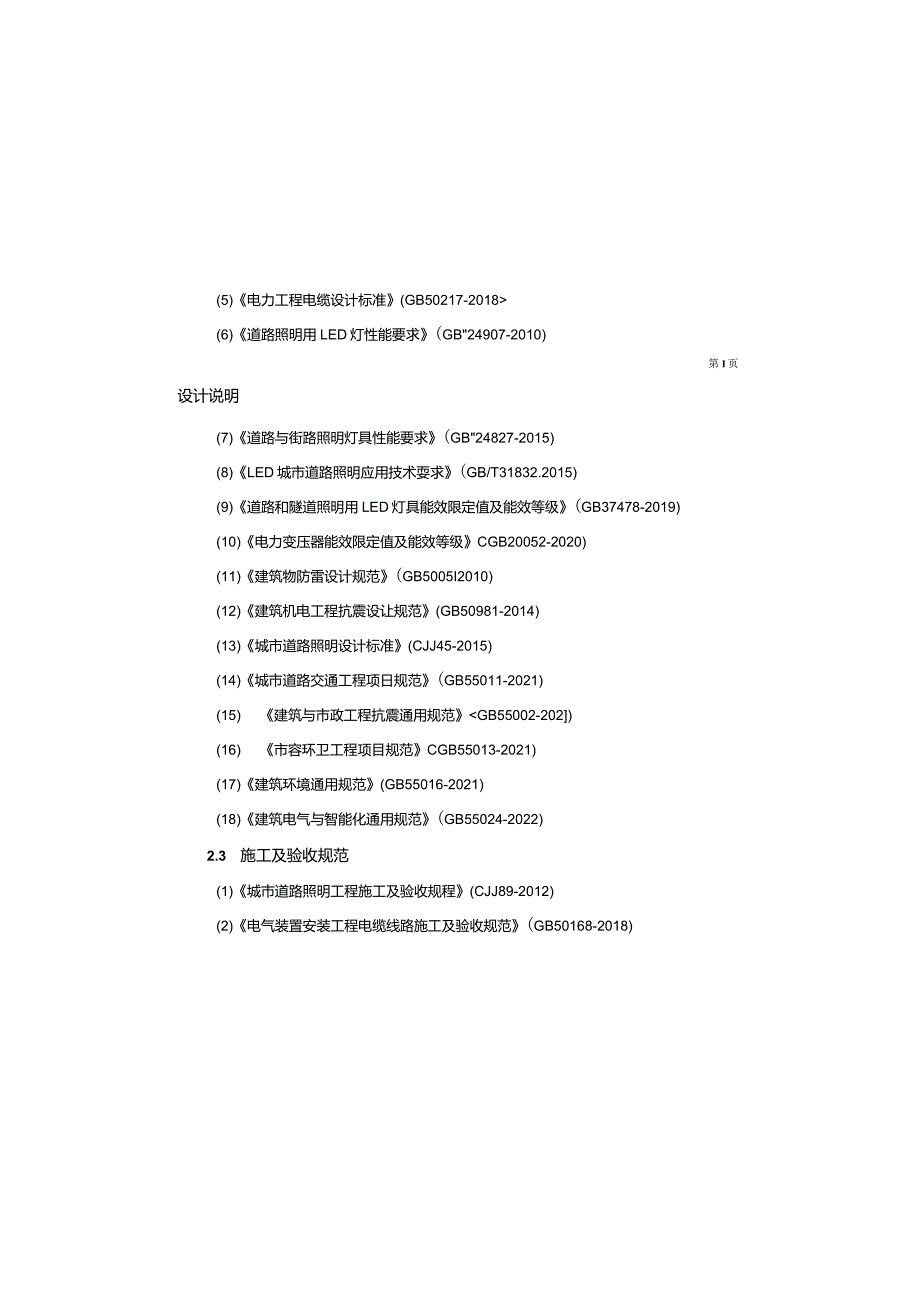

4、4-2O11)(3)2OkV及以下变电所设计规范(GB50053-2013)(4)剩余电流动作保护装置安装和运行(GBl3955-2017)(5)电力工程电缆设计标准(GB50217-2018(6)道路照明用LED灯性能要求(GB24907-2010)第I页设计说明(7)道路与街路照明灯具性能要求(GB24827-2015)(8)LED城市道路照明应用技术耍求(GB/T31832.2015)(9)道路和隧道照明用LED灯具能效限定值及能效等级(GB37478-2019)(10)电力变压器能效限定值及能效等级CGB20052-2020)(11)建筑物防雷设计规范(GB5005I2010)(12)
5、建筑机电工程抗震设让规范(GB50981-2014)(13)城市道路照明设计标准(CJJ45-2015)(14)城市道路交通工程项日规范(GB55011-2021)(15) 建筑与市政工程抗震通用规范GB55002-202)(16) 市容环卫工程项目规范CGB55013-2021)(17)建筑环境通用规范(GB55016-2021)(18)建筑电气与智能化通用规范(GB55024-2022)2.3 施工及验收规范(1)城市道路照明工程施工及验收规程(CJJ89-2012)(2)电气装置安装工程电缆线路施工及验收规范(GB50168-2018)(3)电气装置安装工程接地装置施工及验收规范(GB5
6、0169-2016)(4)电气装置安装工程低压电器施工及验收规范(GB50254-2014)(5) QkV及以下配线工程施工与4收规范(GB50575-2010)(6)建筑物防雷工程施工与质量验收规范(GB50601-2010)0.95o4.5 电能计量第2页供电系统按照不同用电性质(照明、交通信号等)实现用电计量采用低压集中计量和分度计量相结合的方式。五、照明系统5.1 主要设计标准和参数根据城市道路照明设计标准(CJJ45-2015),道路照明部分参数计算如下:道路照明标准表道路名称平均亮咚Lav(cdm2)眩光限制阈值增量%最大初始值环境比SR最小值均匀度1.minZLav平均照度Eav
7、均匀度EminZEav功率密度LPIMWZm)支路旺盛路A段0.7515/0.3100.40.5次卜道旺盛路B段1.5IO0.50.420040.5道路照明设计参数表级别道路名称平均亮理I-av(cdm2)眩光限制阈值增量(%)S大初始值环境比SR最小值均匀度LminI,av平均照度Eav均匀度EminZEav功率密度LPD(Wm4支路旺盛路A段0.7515/0.316.3f).40.4次干道旺盛路B段L5100.50.4200.40.6人行照明标准表级别路面平均照度维持值(Ix)路面最小照度维持值(b0最小垂直照度锥持值(Ix)最小半柱面照度维持值QX)支路37.51.52.515次干路37
8、.5L52.51.5人行照明设计参数表级别路面平均照度维持值(Ix)路面最小照度维持值(Ix)最小垂直照度维持值(Ix)最小半柱面照度维持值(Ix)支路37,5L52.51.5次干路37.5L52.51.5共11页交会区类型路面平均照度推持值Lx)标准值照度均匀度UE眩光限制主干路与次干路交会500.4在驾驶员观看灯具的方位角上，灯具在90。和80。高度角方向上的光强分别不得超过IOcdZl(XX)Im和30cd10lm次干跻与次干路交会3次干路与支路交会30支路与支路交公20室外公共区域照度值和一般显色指数应符合下表的规定。场所平均水平煦度最低值Eh.av最小水平照度ELmin(Ix)最小垂
9、直照度Ev.min(lx)最小半柱面照度Esc.min(lx)一般显色指数最低值主要道路1535360次要道路102326健身步道205105即活动场地301010560园区道路、人行及非机动车道照明灯具上射光通比的最大位不应大于下表的规定值.照明技术参数应用条件环境区域E0.El区E2EE3区E4区上射光通比灯具所处位置水平面以上的光通比灯具所处位置水平面以上的光通量比(%)051525照明应合理选择照明光源、灯具、照明方式和照明时间，合理确定灯具安装位置、照射角度和遮光措施，以避免或减少产生光污染、减少能源消耗，并应符合下列规定：I)景观照明灯具的上射光通比的限值不应超过下表的规定;景观照
10、明灯具的上射光通比的限值环境区域EOElE2E3E4上射光通比(%)00515252)住宅建筑居室窗外表面的垂直照度的:艮值环境区域EOElE2E3垂直照度熄灯时段前251025g煌灯时段后/0.11255.2 照明布置方式道路照明采用常规照明方式，采用LED作为道路照明光源.照明布置一览表:道路名称道路等级路幅宽度m)灯杆样式布置方式灯具布置间距5)光源功率(W)灯杆灯具高度ml臂长1Ill)仰角()备注旺盛路B段次干路23MY；J双俐对称布H30120101.51。车行道60IQIS5人行道此碓坏A段支路16单侧布置3090101.510车行道30101.55人行道次干路、支路灯具配光类型
11、采用半截光型。灯具纵向配光及横向配光类型均采用中配光。道路加宽段、道路弯曲段以及道路交汇区，通过缩短灯杆间距或提高光源功率实现增强照度。道路照明灯杆布置在人行道靠机动车道侧的路缘石边上，灯杆中心距离道路路缘石外边缘0.65m。灯具位置采用道路里程桩号定位，具体位置详见平面图及大样图.5.3 灯杆、灯具、光源、电器主要参数要求(1)光源：a.光源采用光效高、寿命长、功耗低、超宽环境适应温度的LED路灯。要求显色指数大于等于70,色温不低J3000K,不高于4(X)0K.LED灯具的寿命不应低于30000h,LED灯具正常工作一年的损坏率不应高于3%。(色温为推荐值，具体色温由建设方根据设备商产品打样效果选定.)b.色品容差不大于7SDCM.在寿命周期内光源的色品坐标与初始值的偏差不应超过0.012。c.在标称工作状态下,灯具连续燃点3000小时的光源光通量维持率不应小于96%,灯具连续燃点6000小时的光源光通量维持率不应小于92%（2）灯具：a.灯具效能不低于120LmWf灯具效率不低于85%.h灯具防护等级不应低于IP65,道路照明灯具维护系数0.7.灯具配套相应高导热系数的散热主体等附件，且灯具采用分体式。c.灯具的电源
