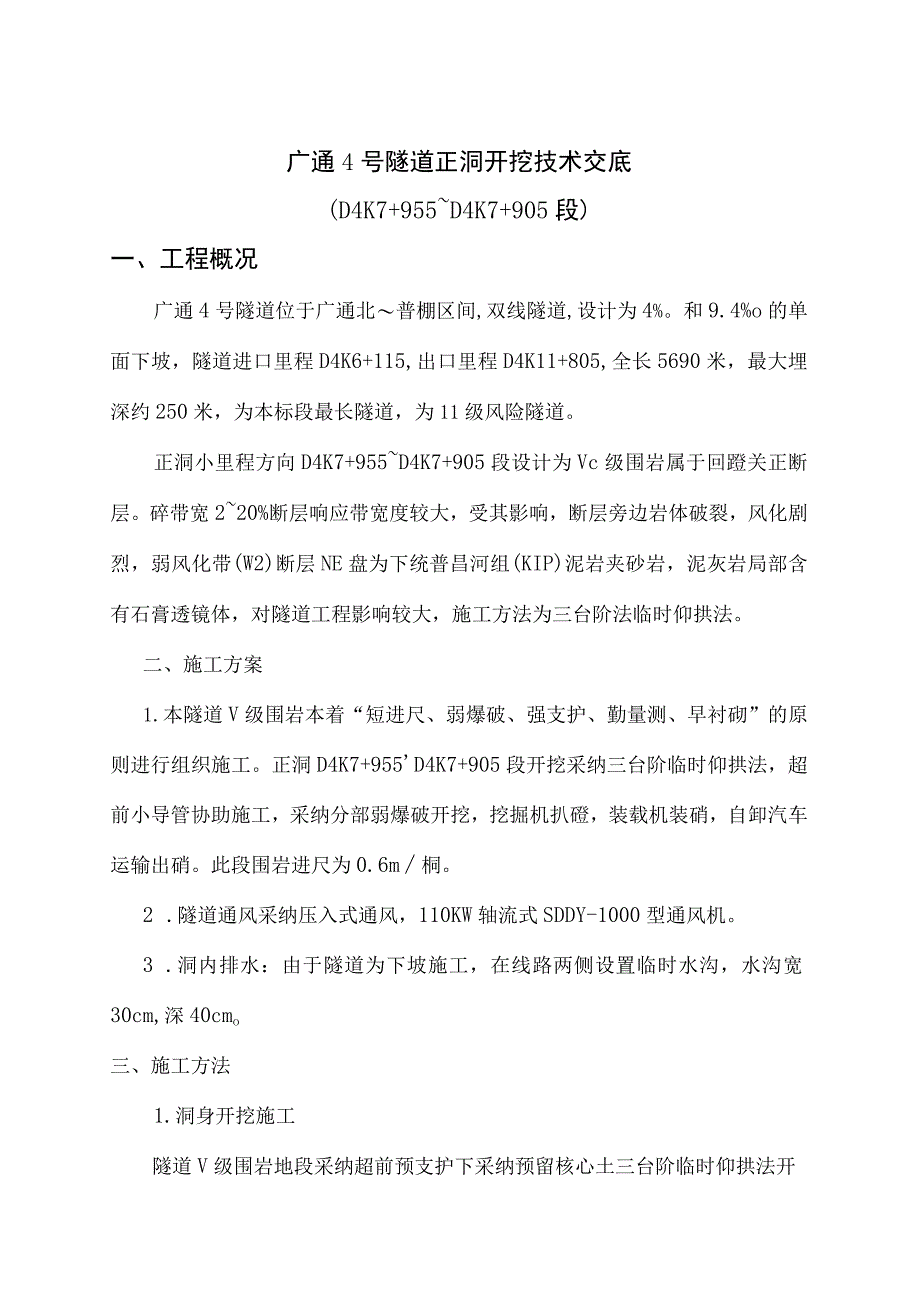

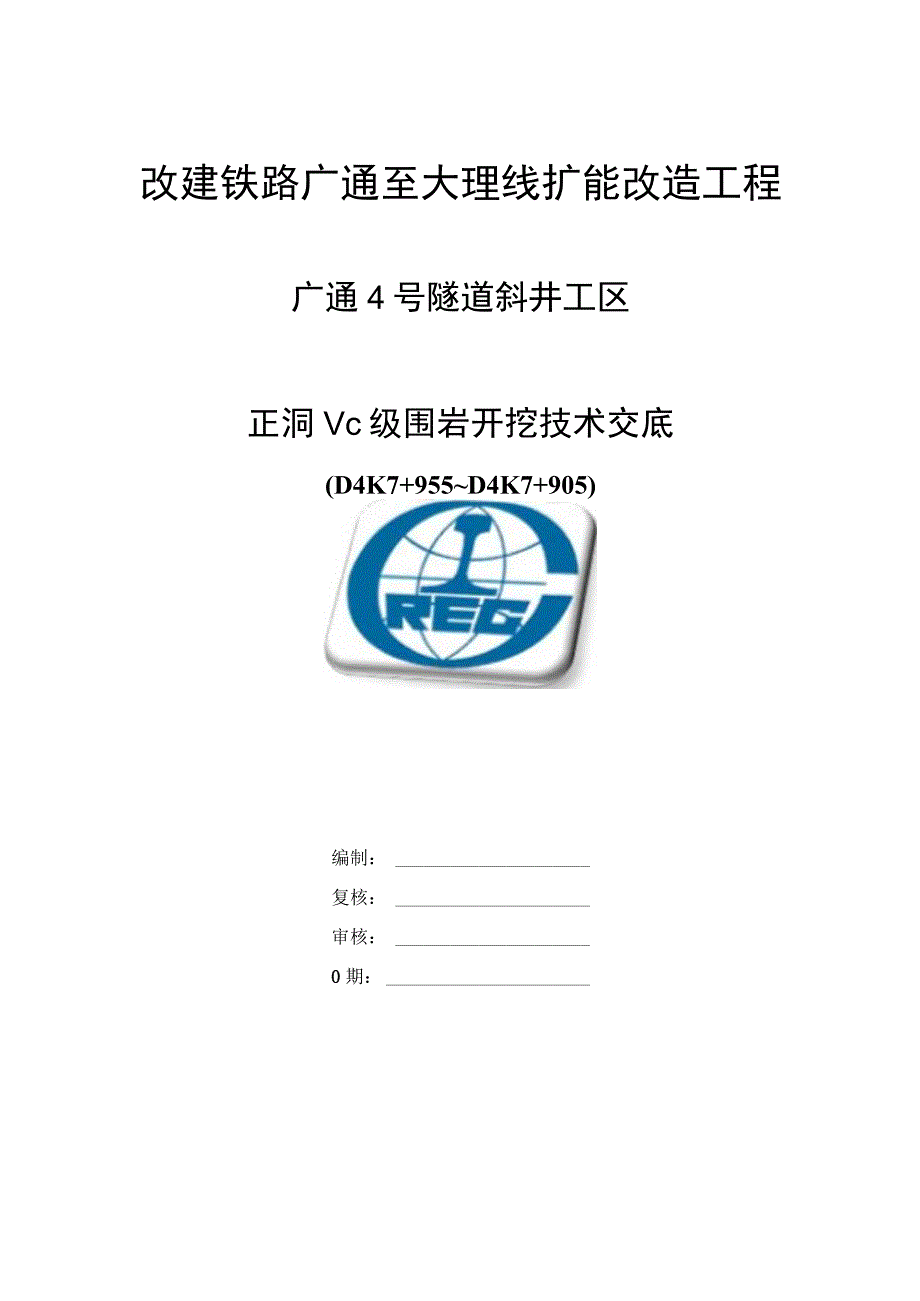

1、改建铁路广通至大理线扩能改造工程广通4号隧道斜井工区正洞Vc级围岩开挖技术交底(D4K7+955D4K7+905)编制：复核：审核：0期：广通4号隧道正洞开挖技术交底(D4K7+955D4K7+905段)一、工程概况广通4号隧道位于广通北普棚区间,双线隧道,设计为4%。和9.4%o的单面下坡，隧道进口里程D4K6+115,出口里程D4K11+805,全长5690米，最大埋深约250米，为本标段最长隧道，为11级风险隧道。正洞小里程方向D4K7+955D4K7+905段设计为Vc级围岩属于回蹬关正断层。碎带宽220%断层响应带宽度较大，受其影响，断层旁边岩体破裂，风化剧烈，弱风化带(W2)断层N
2、E盘为下统普昌河组(KIP)泥岩夹砂岩，泥灰岩局部含有石膏透镜体，对隧道工程影响较大，施工方法为三台阶法临时仰拱法。二、施工方案1.本隧道V级围岩本着“短进尺、弱爆破、强支护、勤量测、早衬砌”的原则进行组织施工。正洞D4K7+955D4K7+905段开挖采纳三台阶临时仰拱法，超前小导管协助施工，采纳分部弱爆破开挖，挖掘机扒磴，装载机装硝，自卸汽车运输出硝。此段围岩进尺为0.6m桐。2 .隧道通风采纳压入式通风，110KW轴流式SDDY-1000型通风机。3 .洞内排水：由于隧道为下坡施工，在线路两侧设置临时水沟，水沟宽30cm,深40cmo三、施工方法1.洞身开挖施工隧道V级围岩地段采纳超前预

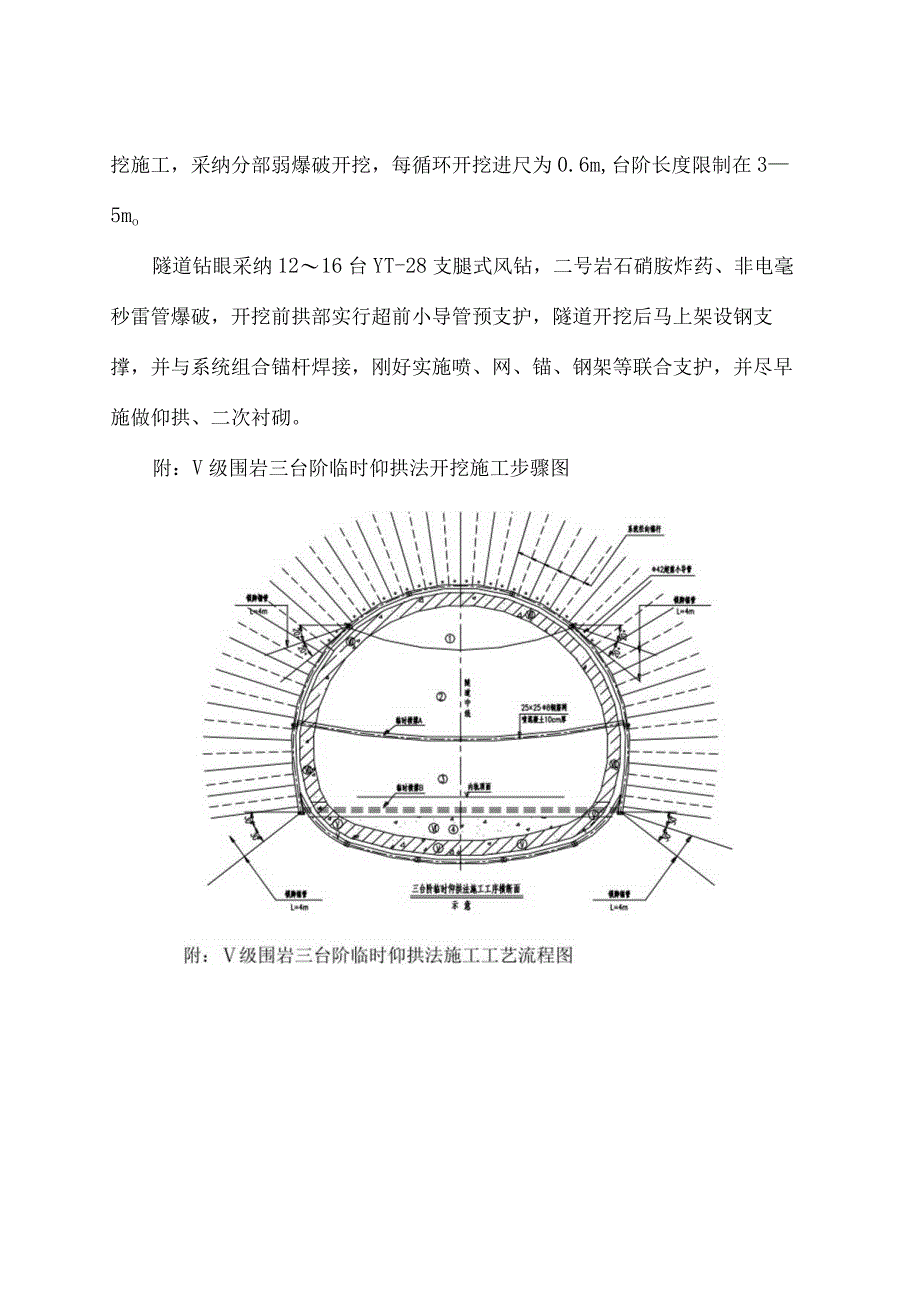

3、支护下采纳预留核心土三台阶临时仰拱法开挖施工，采纳分部弱爆破开挖，每循环开挖进尺为0.6m,台阶长度限制在35mo隧道钻眼采纳1216台YT-28支腿式风钻，二号岩石硝胺炸药、非电毫秒雷管爆破，开挖前拱部实行超前小导管预支护，隧道开挖后马上架设钢支撑，并与系统组合锚杆焊接，刚好实施喷、网、锚、钢架等联合支护，并尽早施做仰拱、二次衬砌。附：V级围岩三台阶临时仰拱法开挖施工步骤图二.开挖爆破设计依据现场条件，施工要求综合考虑，本里程段V级围岩循环进尺限制在0.6m；隧道炮眼一般分：掏槽眼、掘进眼、周边眼。炸药一般选用平安效能高、敏感度适中、爆破有害气体少、低猛度、低爆速、高爆力、与岩体的匹配系数高
4、的炸药，依据对炸药相关性能的比选及结合以前山岭隧道施工阅历，并通过现场单孔爆破漏斗试验得出岩石破裂效果、炸药与岩石的匹配效果和爆破功大小。2.1掏槽眼设计掏槽眼方式一般分为直眼掏槽和斜眼掏槽两种。一般状况下，手持凿岩机施工通常采纳斜眼掏槽，斜眼掏槽又分单向掏槽、锥形掏槽、楔形掏槽等形式，目前常用楔形掏槽进行施工。垂直楔形掏槽楔形掏槽参数与炮眼夹角、间距及掏槽的对数相关，可依据下表查得:楔形掏槽参数表围岩级别掏槽眼对数掏槽眼间距(m)炮眼夹角()炮眼底间距(cm)线装药量(kgm)V230.50.750300.250.352.2掘进眼设计V级围岩的掘进眼间距通常限制在a=0.8L2,岩石爆破移动
5、方向间距不大于1.0叱垂直于岩石爆破移动方向相邻两孔连线的间距不大于1.2m,通常在LOL2m取值。2.3周边眼设计周边眼间距阅历公式为E=8d18d(d为孔径)，围岩状况好，取大值,相反，取小值，一般状况下，周边孔间距E=O.400.65,通常中硬眼及以上岩石取5560c,软岩4050cm0周边眼最小反抗线，按炮眼密集度公式m=EW=O.7L0,可得最小反抗线W=5075cm01 .4起爆网路隧道爆破开挖常常运用导爆管雷管起爆网络，通常周边眼结合运用导爆索网络。导爆管雷管网路依据掏槽类型，断面大小，振动要求，常运用多段位的非电雷管。隧道爆破运用的msl25段即可。网路击发可运用击发枪击发导爆
6、管雷管、导爆索击发导爆管、电雷管击发导爆管，起爆依次为：掏槽眼一扩槽眼一掘进眼一内圈眼一周边眼。2 .5装药设计D装药几何参数药卷几何直径：常择选625、632两种规格。装药密度=0.9L2gcm3周边孔选用低爆速炸药，药卷直径为625。2）炸药单耗V级围岩上半断面：0.60.8kgm3,下半断面或下部开挖0.4-0.5kgm可爆性好、软岩地段偏小值方向取值，浅埋隧道、难爆、坚硬岩石地段偏大值方向取值。3）爆破材料的选择常运用防水乳化炸药，对坚硬难爆的岩石运用高爆速、高威力的炸药;对软岩运用底爆速、底威力的炸药。乳化炸药常为中等爆速的炸药，运用比较普遍。4）装药结构的设计掏槽眼、周边眼采纳导爆
7、索药串装药，其余各孔采纳等直径药卷进行连续装药。V级围岩台阶开挖法炮眼布置图V级围岩台阶开挖法爆破装药参数表上台阶步序号雷管段别炮孔名称炮孔深度(In)炮孔数量(个)单孔装药量(kg)小计装药量(kg)13协助眼1.5100.151.525掘进眼1.5500.15337周边眼1.5490.157.3549底板眼1.5200.153合计9914.85中下台阶13掘进眼1.518X40.152.7425周边眼1.59X40.151.35X437底板眼1.55X40.150.754合计32X44.8X4核心土15底板眼1.58X30.151.2323掘进眼1.528X30.154.2X3合计36X3
8、5.43仰拱步15掘进眼1.550.150.7527内圈眼1.560.150.939周边眼1.5120.151.8合计233.45附注：周边眼与底板眼沿径向外斜3。，协助眼与掘进眼垂直工作面。单位面积钻孔数2个/,炸药单耗039Kg113;预料循环进尺O.6m。3 .隧道出渣与运输隧道出渣及运输依据无轨运输模式进行组织，采纳侧翻装载机装渣，大吨位自卸汽车运输。上台阶采纳挖掘机扒渣至中、下台阶。中、下部台阶采纳侧翻装载机装渣，15t自卸汽车出渣运输。四、质量限制1、易出现的质量问题1）周边眼角度和间距达不到设计要求。2）由于掌子面不平整等因素，掏槽眼的深度和角度达不到要求。3）因同一掌子面地质条
9、件不匀称性，钻孔参数和装药参数未依据地质条件实时调整，造成爆破效果差。4）同段毫秒雷管由于批次和厂家的差异，起爆时间存在偏差，使同段雷管不能同时起爆，影响爆破效果。5）网络连接不稳定和个别药包拒爆，使部分段位未起爆，须要二次爆破。6）段别未按设计要求安装，造成起爆依次混乱。7）装药前应将炮眼内泥浆、石屑吹洗干净。2保证措施限制好隧道的爆破必需做到以下三点：一、是做好钻爆设计施工方案并优化钻爆参数；二、是加强现场管理，严格钻爆工艺;三、是对爆破质量进行现场考核，落实到人。五、平安措施1、全部进洞人员必需佩戴平安帽，以防落物伤人；洞内施工人员必需佩带防尘面具。2、装药与钻孔不能平行作业，装药或加工
10、药卷过程中应严禁烟火，禁止随意揉捏炸药或人为变更药卷直径，禁止用金属物件捅炸药；3、洞内爆破必需统一指挥，待人员、机具撤离后才能点火，撤离平安距离为200米，并由爆破工执行平安警戒；4、为防止点炮中途突然发生照明熄灭，爆破工应当随身带手电筒，严禁用明火照明，洞内要有足够的照明，除成洞地段可设220V电源外，其它作业地段照明均应设36V平安灯，动力线用橡胶绝缘电缆，并挂在衬砌或围岩上，高度符合有关规定5、出磴采纳机械化作业，由于洞内噪音大，光线暗，施工人员应随时留意来回车辆。运硝车辆运行速度不得大于10kmh,在洞口、狭窄的施工场地，应设置缓行标记，必要时应设专人指挥交通；6、钻眼前，应检查工作
11、环境的平安状态，应待开挖面清除浮石以及瞎炮处理完毕后方可进行钻眼作业，不得在残眼中钻眼；7、爆破后必需通风排烟，15分钟后检查人员方可进入开挖面检查：有无瞎炮，有无残余炸药或雷管，顶板及两帮有无松动的围岩，初期支护有无损坏或变形。如有上述状况，必需经过处理后，方可通知其他施工人员进入；8、盲炮处理必需由原爆破人员按规定处理：出现盲炮或怀疑有盲炮时，应马上报告并刚好处理，若不能刚好处理，应在旁边设置明显标记，并实行相应的平安措施；难处理的盲炮应请示爆破工作领导人，派有阅历的爆破员处理。处理盲炮时，无关人员不准在场，应在危急区边界设警戒,危急区内禁止进行其他作业，禁止拉出或掏出起爆药卷；盲炮处理后
12、，应细致检查爆堆，将残余的爆破器材收集起来，未判明爆堆有无残留的爆破器材前，应实行预防措施，每次处理盲炮必需由处理者填写登记卡片。9、隧道开挖爆破后，应由专职人员找顶，防止落石，采纳人工找顶时，至少配2名反应快的找顶工，先查清危石位置后方可进行，并时刻留意松动石块落下方向。危石没有清除完毕，其他人员不得进入工作面。10、施工爆破人员必需由持有“爆破证”人员担当，爆破后20分钟方准进入工作面，经检查认为平安方可施工。瞎炮要由有阅历的爆破工处理，处理完毕后才允许其他人进入现场。11、严格爆破器材的审批、领用、加工的管理，做到按当班需用量当班领用，多余量送回炸药库。12、全部机电设备及施工机械必需由
13、专人保管、专人操作，并在机械旁挂置操作警示牌，严禁违章操作。施工用电线路必需按技术标准架设，各种电器设备应安装漏电爱护器。13、加强现场监控量测，特殊是拱顶下沉、围岩收敛、底板变形、地表下沉等刚好量测记录，通过数据分析，进行推断及实行对策。六、文明施工与环保措施1）洞内的风水电管线沿边墙敷设，并挂高处理，应急物资分类摆放。2）炸药的包装纸必需由专人收回处理。3）报废或过期变质炸药、雷管必需由专人收回并按要求处理。4）炸药与雷管必需分开整齐堆放。5）加强洞内通风管理，确保良好的工作环境。6）施工废水、生活污水不得干脆排入河流和渠道，必要时在洞口设置污水处理设施。7）对施工、生活中的废弃物、垃圾和弃硝必需弃到指定地点。8）施工便道要常常洒水，防治灰尘飞扬。
