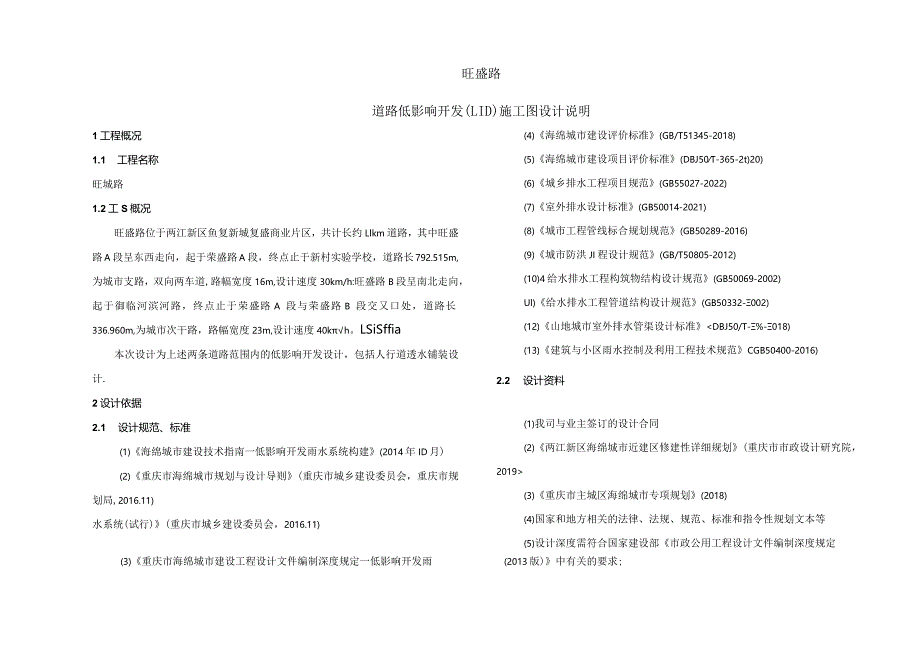

1、旺盛路道路低影响开发(LID)施工图设计说明1工程概况1.1 工程名称旺城路1.2工S概况旺盛路位于两江新区鱼复新城复盛商业片区，共计长约Llkm道路，其中旺盛路A段呈东西走向，起于荣盛路A段，终点止于新村实验学校，道路长792.515m,为城市支路，双向两车道,路幅宽度16m,设计速度30km/h:旺盛路B段呈南北走向，起于御临河滨河路，终点止于荣盛路A段与荣盛路B段交又口处，道路长336.960m,为城市次干路，路幅宽度23m,设计速度40kh。LSiSffia本次设计为上述两条道路范围内的低影响开发设计，包括人行道透水铺装设计.2设计依据2.1 设计规范、标准(1)海绵城市建设技术指南一
2、低影响开发雨水系统构建(2014年ID月)(2)重庆市海绵城市规划与设计导则(重庆市城乡建设委员会，重庆市规划局,2016.11)水系统(试行)(重庆市城乡建设委员会，2016.11)(4)海绵城市建设评价标准(GB/T51345-2018)(5)海绵城市建设项目评价标准(DBJ50T-365-2t)20)(6)城乡排水工程项目规范(GB55027-2022)(7)室外排水设计标准(GB50014-2021)(8)城市工程管线标合规划规范(GB50289-2016)(9)城市防洪JI程设计规范(GB/T50805-2012)(10)4给水排水工程构筑物结构设计规范(GB50069-2002)U

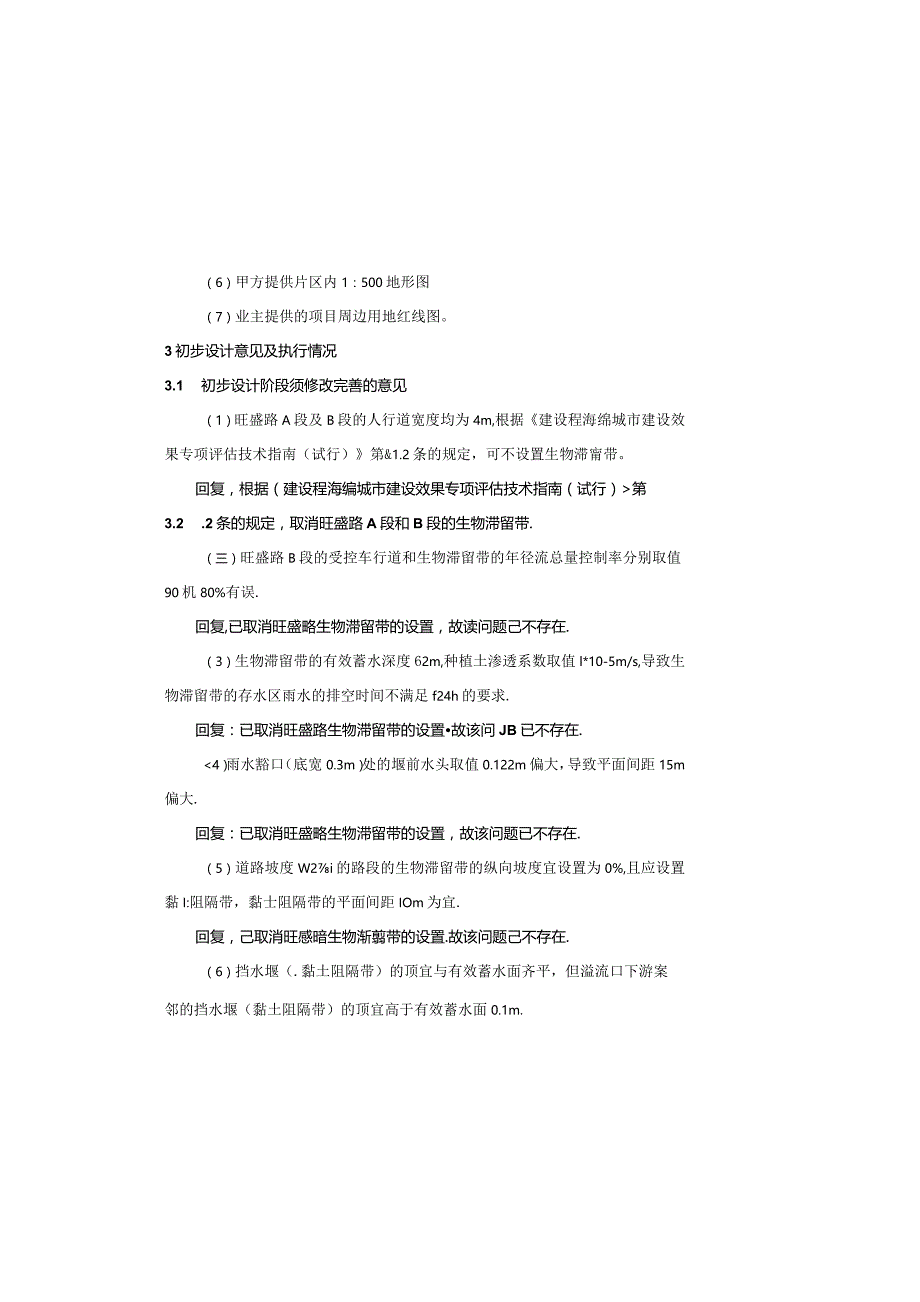

3、l)给水排水工程管道结构设计规范(GB50332-002)(12)山地城市室外排水管渠设计标准(3)重庆市主城区海绵城市专项规划(2018)(4)国家和地方相关的法律、法规、规范、标准和指令性规划文本等(5)设计深度需符合国家建设部市政公用工程设计文件编制深度规定(3)重庆市海绵城市建设工程设计文件编制深度规定一低影响开发雨(2013版)中有关的要求;（6）甲方提供片区内1：500地形图（7）业主提供的项目周边用地红线图。3初步设计意见及执行情况3.1 初步设计阶段须修改完善的意见（1）旺盛路A段及B段的人行道宽度均为4m,根据建设程海绵城市建设效果专项评估技术指南（试行）第&1.2条的规定，
4、可不设置生物滞甯带。回复，根据（建设程海编城市建设效果专项评估技术指南（试行）第3.2 .2条的规定，取消旺盛路A段和B段的生物滞留带.（三）旺盛路B段的受控车行道和生物滞留带的年径流总量控制率分别取值90机80%有误.回复,已取消旺盛略生物滞留带的设置，故读问题己不存在.（3）生物滞留带的有效蓄水深度62m,种植土渗透系数取值l*10-5m/s,导致生物滞留带的存水区雨水的排空时间不满足f24h的要求.回复：已取消旺盛路生物滞留带的设置故该问JB已不存在.4）雨水豁口（底宽0.3m）处的堰前水头取值0.122m偏大，导致平面间距15m偏大.回复：已取消旺盛略生物滞留带的设置，故该问题已不存在

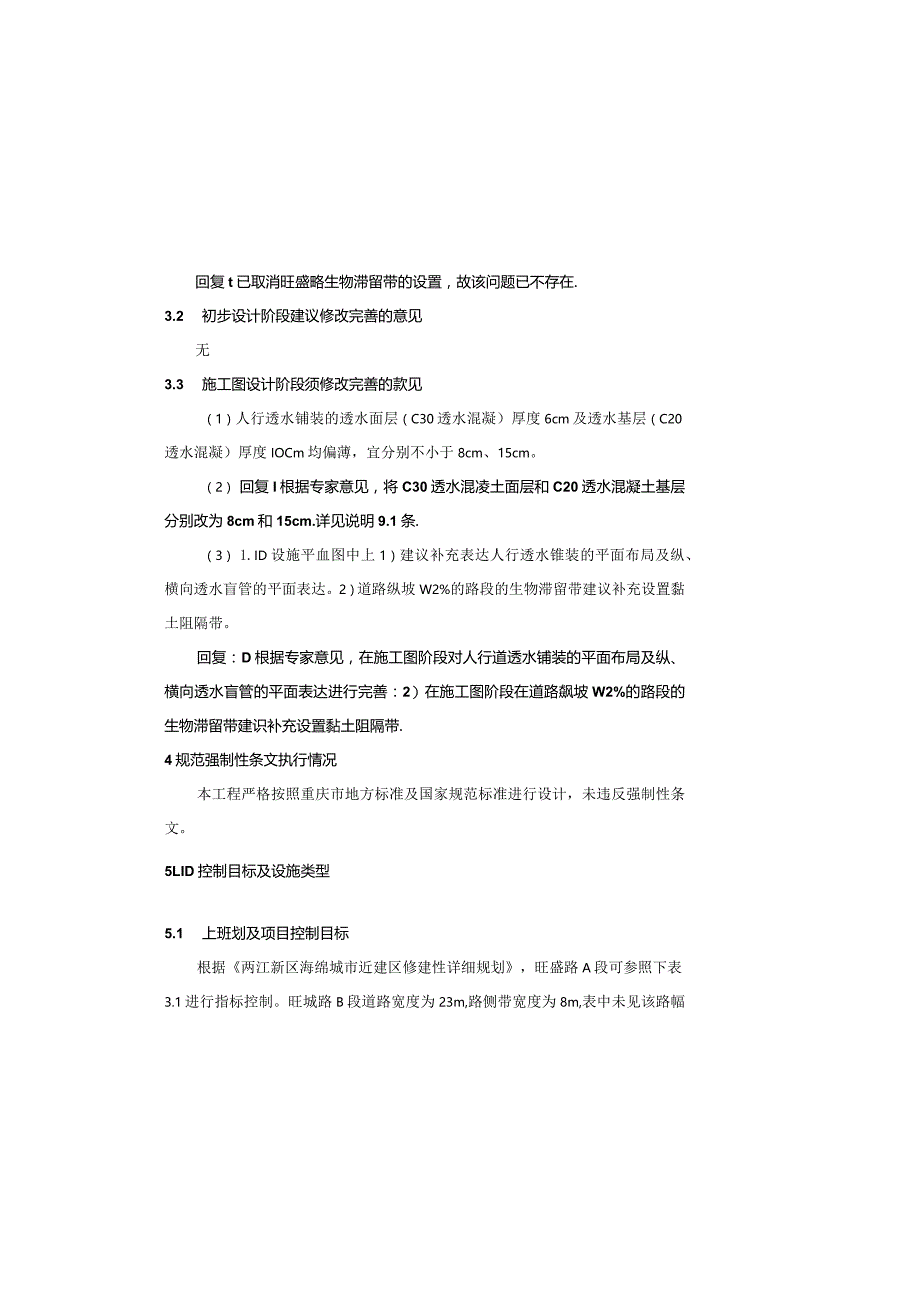

5、.（5）道路坡度W2i的路段的生物滞留带的纵向坡度宜设置为0%,且应设置黏I:阻隔带，黏士阻隔带的平面间距IOm为宜.回复，己取消旺感暗生物渐翦带的设置.故该问题己不存在.（6）挡水堰（.黏土阻隔带）的顶宜与有效蓄水面齐平，但溢流口下游案邻的挡水堰（黏土阻隔带）的顶宜高于有效蓄水面0.1m.回复t已取消旺盛略生物滞留带的设置，故该问题已不存在.3.2 初步设计阶段建议修改完善的意见无3.3 施工图设计阶段须修改完善的款见（1）人行透水铺装的透水面层（C30透水混凝）厚度6cm及透水基层（C20透水混凝）厚度IOCm均偏薄，宜分别不小于8cm、15cm。（2） 回复I根据专家意见，将C30透水混
6、凌土面层和C20透水混凝土基层分别改为8cm和15cm.详见说明9.1条.（3） 1.ID设施平血图中上1）建议补充表达人行透水锥装的平面布局及纵、横向透水盲管的平面表达。2）道路纵坡W2%的路段的生物滞留带建议补充设置黏土阻隔带。回复：D根据专家意见，在施工图阶段对人行道透水铺装的平面布局及纵、横向透水盲管的平面表达进行完善：2）在施工图阶段在道路飙坡W2%的路段的生物滞留带建识补充设置黏土阻隔带.4规范强制性条文执行情况本工程严格按照重庆市地方标准及国家规范标准进行设计，未违反强制性条文。5LID控制目标及设施类型5.1 上班划及项目控制目标根据两江新区海绵城市近建区修建性详细规划，旺盛路
7、A段可参照下表3.1进行指标控制。旺城路B段道路宽度为23m,路侧带宽度为8m,表中未见该路幅的控制指标。重庆市主城区海得城市专项规划中明确：原则上，新建道路当道路两侧路侧带宽度占路幅宽度小于30%时，年径流总量控制率不低于65%：当道路两侧路侧带宽度占路幅宽度大于等于30%小于401时，年径流总量控制率不低于70%；当道路两侧路侧带宽度占路幅宽度大于等于40%时，年径流总量控制率不低于75%：径流污染物去除率不低于50%o旺盛路B段路W宽度比为34.7%,故控制指标按年径流总量控制率不低于70%,径流污染物去除率不低于50%进行控制。表5.1海辐期划控制指标表序号道黑名眷厘路宽度（m）*M*
8、%皿年（流.-二PFP.抱有UD设肉用育于扳=-）一度（m）指号舞秀式排水沟潭虞I皿I44*fr321075、55%弟45华金文弟16840%30%0846播民大4542075%55%Ug47旺戛略16S40%30%08表5.2海需设计控制指标表适用道路路侧带宽度比年径流总量控制率Pt污染物去除率PW旺盛路A段0,540%30%旺盛路B段0,3470%50%5. 2LID设施情况6. 2.1LID设施选用及设置情况道路工程LID系统包括生物滞留带、雨水花园、透水铺装（人行道、自行车道）、生态树池、雨水管网、调蓄池等.低影响开发设施往往具有补充地卜水、集蓄利用、削减峰值流量及净化雨水等多个功能。
9、低影响开发设施比选一览表单项设施功能控制目标处置方式4：F性污染物去除率（以SS计，%）景观找果集芾利用甫水削减峥伯流量转输径流埠值径流污染分敢维护曾用握水峙的装OQGOQQ低低80-90透水水调混凝土OOOOOO00J商中80-90透水沥青混凝土OOQOQ0Q高中80-90绿色屋项OO吸O高中70-80好下沉式撞地OGOQ低低一般简易生生物滞留设施OO-低低好复荣型生物滞留设施O百O.J中叵70-95好渗透墉OO色QJ中中70-80一般惨井OQOOQJ低低强墉.OO屯高中50-80好围水湿地OOJ高中50-80好蓄水池OOJ高中80-90雨水津OO低低80-90调节塘OOOOJ高中一艇调节池
10、OOOOOO高中转输型植草沟OOOOJ低低35-90一般干式植草沟O.O.OJ低低35-90好湿式植草海OOOQO中低好渗管保O口OOOJ中中35-70植被缓冲带OOOOOJ低低50-75一般历期雨水弃流设施OOOO低,140-60人工土雄海海OOOQ高中75-95好it:1强o-较强o-弱或跟小1ZSS去除率敏况奉自关国沛域保护中心CenterFttrWaterihedPrtHecLiDn.EF）MFSStffi.各类用地中低影响开发设施选用一览表技术类型（按主要功能）单项设施用地类型建箕与小区城市道踏绿地与广场城市水系注透技术透水磋辅装透水水泥混凝土Ci透水抽青混凝土Q球色屋nsOOO下沉
11、式绿地.商易型生物滞留设旗夏杂型生物滞留设施渗透燃QO技术类型按主要功能）单项设施用地类型建翅与小区城市道蹄绿地与广场城市水系藩井QO储存技术很墉.O用水湿地看水池OOO雨水通.OOD调节技术调节塘.0O调节池O0O转输技术转输型植草沟.D干式植草沟O反式植中沟.停管保O截污净化技术抵被缓冲带.初期雨水弃流改施QQAXttOOO口LID设施设计遵循以下原则:（I）满足海绵城市建设道路设计目标。（2）道路LID设施的选择应与规划用地性质相协调，因地制宜、经济有效、方便易行，充分结合道路红线内外绿化带进行设计O（3）道路IJD设施的选择应充分考虑设计道路及周边的土壤、地质特征。（4）车行道透水路血负责收集车行道路面上的降雨，人行道透水砖铺装负责收集透水砖铺装面积上的降雨，地块内部的雨水通过地块内部的LlD设施进行综合利用，且地块内部外排雨水通过雨水管直接汇入市政雨水系统。根据建设工程海绵城市建设效果专项评估技术指南（试行）中6.1,2规定：当单边
