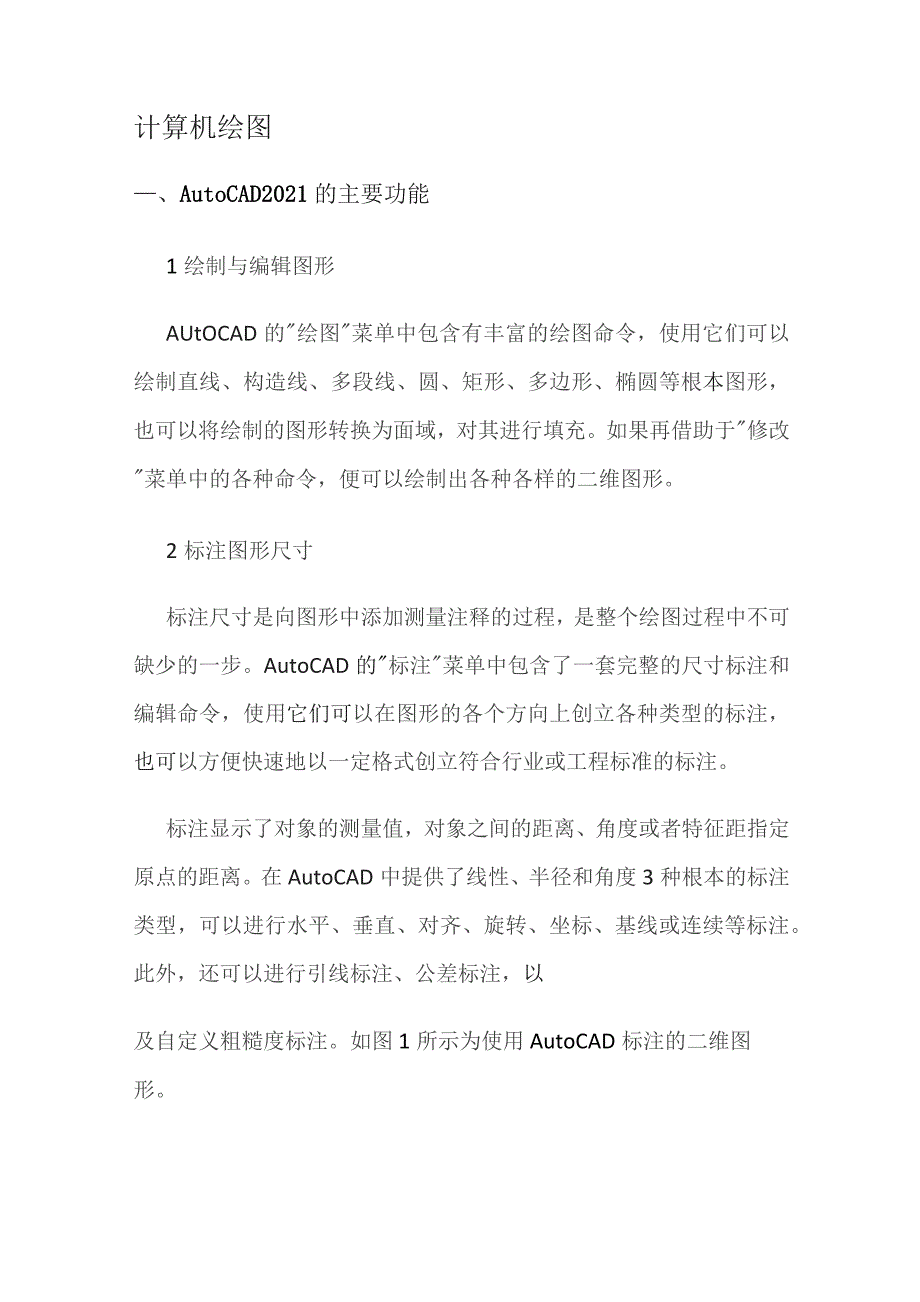

1、计算机绘图、AutoCAD2021的主要功能1绘制与编辑图形AUtOCAD的绘图菜单中包含有丰富的绘图命令,使用它们可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等根本图形,也可以将绘制的图形转换为面域,对其进行填充。如果再借助于修改菜单中的各种命令,便可以绘制出各种各样的二维图形。2标注图形尺寸标注尺寸是向图形中添加测量注释的过程,是整个绘图过程中不可缺少的一步。AutoCAD的标注菜单中包含了一套完整的尺寸标注和编辑命令,使用它们可以在图形的各个方向上创立各种类型的标注,也可以方便快速地以一定格式创立符合行业或工程标准的标注。标注显示了对象的测量值,对象之间的距离、角度或者特征距指定

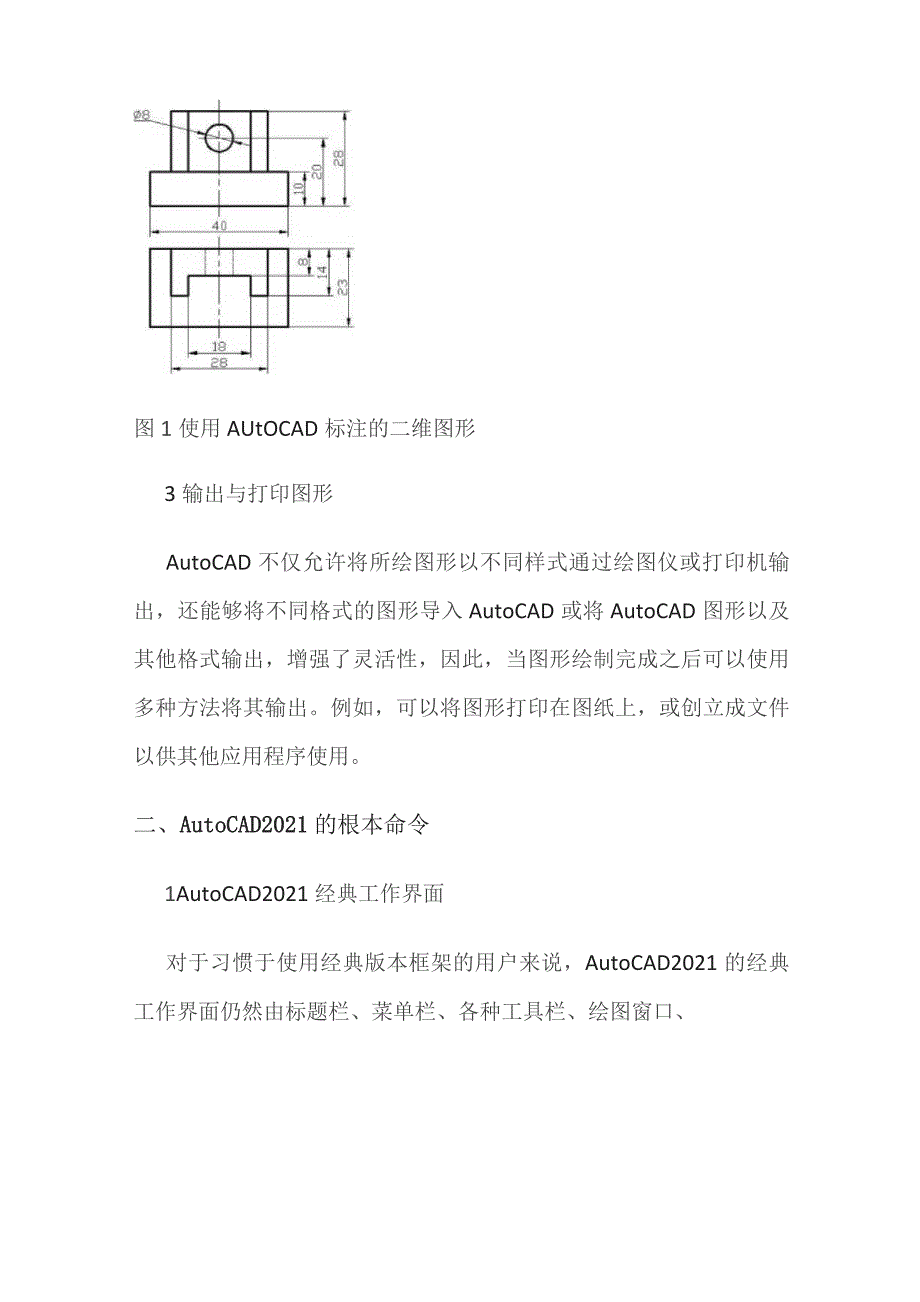

2、原点的距离。在AutoCAD中提供了线性、半径和角度3种根本的标注类型,可以进行水平、垂直、对齐、旋转、坐标、基线或连续等标注。此外,还可以进行引线标注、公差标注,以及自定义粗糙度标注。如图1所示为使用AutoCAD标注的二维图形。图1使用AUtOCAD标注的二维图形3输出与打印图形AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出,还能够将不同格式的图形导入AutoCAD或将AutoCAD图形以及其他格式输出,增强了灵活性,因此,当图形绘制完成之后可以使用多种方法将其输出。例如,可以将图形打印在图纸上,或创立成文件以供其他应用程序使用。二、AutoCAD2021的根本命令1Au

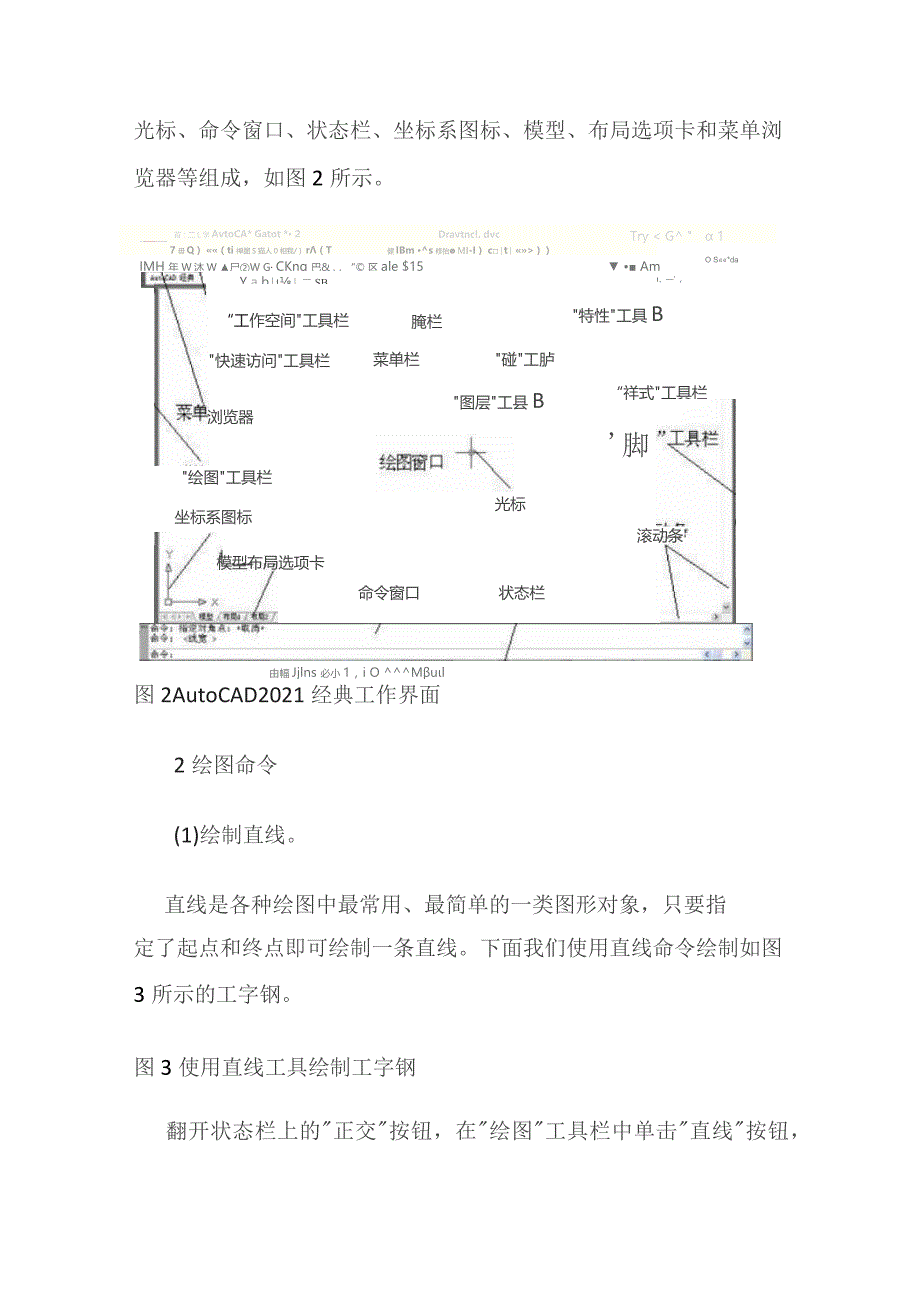

3、toCAD2021经典工作界面对于习惯于使用经典版本框架的用户来说,AutoCAD2021的经典工作界面仍然由标题栏、菜单栏、各种工具栏、绘图窗口、光标、命令窗口、状态栏、坐标系图标、模型、布局选项卡和菜单浏览器等组成,如图2所示。首:二 L 学 AvtoCA* Gatot * 27毋Q) (ti 禅图S 猫人0 相我/) r(TDravtnc!. dvc健IBm s 修抬 mi-I) ct )Try G - 1IMH 年 W沐W 尸W G CKnq 巴& .,“ 区 ale $15 AmO S*daY a b二 sb1、 ,“工作空间工具栏快速访问工具栏浏览器腌栏菜单栏绘图工具栏坐标系图标模

4、型布局选项卡特性工具B碰工胪图层工县B“祥式工具栏脚光标滚动条命令窗口状态栏由幅Jjlns 必小1,i O Mul图2AutoCAD2021经典工作界面2绘图命令(1)绘制直线。直线是各种绘图中最常用、最简单的一类图形对象,只要指定了起点和终点即可绘制一条直线。下面我们使用直线命令绘制如图3所示的工字钢。图3使用直线工具绘制工字钢翻开状态栏上的正交按钮,在绘图工具栏中单击直线按钮,在指定第一点提示下用鼠标左键点击绘图区任意一点,然后向右拖动鼠标输入300回车,绘制出AB,向上拖动鼠标输入50,回车,绘制出BC,向左拖动鼠标输入Io0,回车,绘制出CD,向上拖动鼠标输入2021回车,绘制出DE,

5、向右拖动鼠标输入100绘制出EF,向上拖动鼠标输入50绘制出FG,向左拖动鼠标输入300绘制出GH,向下拖动鼠标输入50绘制出Hl,向右拖动鼠标输入100绘制出IJ,向下拖动鼠标输入2021制出JK,向左拖动鼠标输入100绘制出KL,再用鼠标左键点击A点绘制出LA,点击鼠标右键,在弹出的菜单中选择确认退出直线命令。2)绘制正多边形选择绘图13正多边形命令,或在面板选项板的二维绘图选项区域中单击正多边形按钮,可以绘制边数为31024的正多边形。指定了正多边形的边数后,其命令行提示信息:指定正多边形的中心点或边(E)o绘制圆选择绘图回圆命令中的子命令,或在面板选项板的二维绘图选项区域单击圆按钮即可

6、绘制圆。在AutoCAD2021中,可以使用6种方法绘制圆:圆心、半径、圆心、直径、两点、三点、相切、相切、半径、相切、相切、相切。绘制圆弧选择绘图吃圆弧命令中的子命令,或在面板选项板的二维绘图选项区域中单击圆弧按钮,即可绘制圆弧。在AutoCAD2021中,圆弧的绘制方法有11种,三点、起点、圆心、端点、起点、圆心、角度、起点、长度、起点、端点、角度、起点、端点、方向、起点、端点、半径、圆心、起点、端点、“圆心、起点、角度、圆心、起点、长度、继续。中选择继续命令时,在命令行的指定圆弧的长度起点或圆心C:提示下直接按Enter键,系统将以最后一次绘制的线段或圆弧过程中确定的最后一点作为新圆弧的

7、起点,以最后所绘线段方向或圆弧终止点处的切线方向为新圆弧在起始点处的切钱方向,然后再指定一点,就可以绘制出整个圆弧。选择绘图国椭圆子菜单中的命令,或在面板选项板的二维绘图选项区域中单击椭圆按钮即可绘制椭圆。可以选择中心点命令或轴、端点命令。(6)绘制样条曲线选择绘图吃样条曲线命令,或在面板选项区域的二维绘图选项区域中单击样条曲线按钮,即可绘制样条曲线。此时,命令行将显示指定第一个点或对象(O):提示信息。3编辑命令(1)删除对象。选择修改I删除命令(ERASE),或在面板选项板的二维绘图选项区域中单击删除按钮,都可以删除图形中的对象。2)移动对象。移动对象是指对象的重定位。选择修改I移动命令M

8、OVE,或在面板选项板的二维绘图选项区域中单击移动按钮,可以在指定方向上按指定距离移动对象,对象的位置发生了改变,但方向和大不改变。3)旋转对象。选择修改国旋转命令ROTATE,或在面板选项板的二维绘图选项区域中单击旋转按钮,可以将对象绕基点旋转指定的角度。(4)复制对象。选择修改I复制命令COlRROR,或在面板选项板的二维绘图选项区域中单击镜像按钮,可以将对象以镜像对称复制。(6)阵列对象。选择修改I阵列命令ARRAY,或在面板选项板的二维绘图选项区域中单击阵列按钮,都可以翻开阵列对话框,可以在该对话框中设置以矩形阵列或者环形阵列方式多重复制对象。7)偏移对象。选择修改国偏移命令OFFSE

9、T,或在面板选项板的二维绘图选项区域中单击偏移按钮,可以对指定的直线、圆弧、圆等对象作同心偏移复制。在实际应用中,常利用偏移命令的特性创立平行线或等距离分布图形。修剪对象。选择修改回修剪命令TRIM,或在面板选项板的二维绘图选项区域中单击修剪按钮,可以以某一对象为剪切边修剪其他对象。延伸对象,选择修改Ir延伸命令EXTEND,或在面板选项板的二维绘图选项区域中单击延伸按钮,可以延长指定的对象与另一对象相交或外观相交。(10)缩放对象。选择修改ET缩放命令SCALE,或在面板选项区域中单击缩放按钮,可以将对象指定的比例因子相对于基点进行尺寸缩放。先选择对象,然后指定基点,命令行将显示,指定比例因

10、子或复制C/参照R:提示信息。11)倒角对象。选择修改I倒角命令(CHAMFER),或在面板选项板的二维绘图选项区域中单击倒角按钮,即可为对象绘制倒角。(12)圆角对象。选择修改I圆角命令(FILLET),或在面板选项板的二维绘图选项区域中单击圆角按钮,即可对对象用圆弧修圆角。(13)分解对象。对于矩形、块等由多个对象编辑组成的组合对象,如果需要对单个成员进行编辑,就需要先将它分解开,选择修改吃分解命令EXPLoDE,或在面板选项板的二维绘图选项区域中单击分解按钮,选择需要分解的对象后按Enter键,即可分解图形并结束该命令。任务实施绘制4所示钱刀头传动轴零件图。1设置图层(1)选择格式配图层

11、命令,翻开图层特性管理器对话框,单击新建图层按钮,在图层列表中将出现一个名称为图层1的新图层,如图4所示。单击图层1将其名称改为粗实线,并在对应线宽上点击鼠标左键,会弹出线宽对话框,选择线宽为04mm,并点击确定按钮,那么返回图层特性管理器对话框。当前图层O斗己W也 W 爹 X E3A国论. 0断胃便用的用层伏名稼/雾*AMIfi算婚& 666心 u 开VW9s 白 BCMktin IXiACgun, O 0ETO MaA CftiB SKiA崎匕ErF 打 ww 印阕而图4图层特性管理器对话框(2)单击新建图层按钮,将其命名为细实线,线宽设置为默认。再点击新建图层按钮,将其命名为点画线,并将

12、对应线型设置成点画线,线宽设置为默认。当前而星O-当曲电7X图5建好图层后的图层特性管理器对话框(3)关闭图层特性管理器对话框,完成图层设置,如图5-3-6所示。2绘制图形(1)分析零件图,轴类零件主视图应轴线水平放置。单击图层工具栏上的下拉箭头,选择粗实线图层为当前图层,如图6所示。匾9办口6相实线v3Z司图6图层工具栏翻开状态栏中的正交按钮,点击绘图工具栏中的直线按钮,当命令行提示line指定第一点时,在绘图区中任意位置点击鼠标左键,然后向上拖动鼠标并在键盘上输入14,回车,向右拖动鼠标并输入55,回车,向上拖动鼠标输入3,回车,向右图动鼠标并输入33,回车,向上拖动鼠标输入,回车,向右图

13、动鼠标并输入23,回车,向上拖动鼠标输入,回车,向右图动鼠标并输入Io0,回车,向下拖动鼠标输入,回车,向右图动鼠标并输入23,回车,向下拖动鼠标输入,回车,向右图动鼠标并输入40,回车,向下拖动鼠标输入,回车,向右图动鼠标并输入3,回车,向上拖动鼠标输入1,回车,向右图动鼠标并输入29,回车,向下拖动鼠标输入,回车,如图7所示。图7绘制直线单击修改工具栏中的镜像按钮,在命令行提示选择对象时,用鼠标选中刚刚绘制的图形,点击鼠标右键,当命令行提示指定镜像线的第一点时用鼠标左键点图5-3-8中的起点,当命令行提示指定镜像线的第二点时用鼠标左键单击图8中的终点,然后点击鼠标右键,在弹出的菜单中选择确

14、认。将当前图层调整为点画线层,如图5-3-9所示。图8镜像后的轴利用合并或直线命令将各点连接起来,点击倒角按钮,然后点击鼠标右键,在弹出的菜单中选择“距离,当提示指定第一个倒角距离时,输入1,回车,当提示指定第二个倒角距离时,直接回车,之后用鼠标左键分别点击要倒角的两条直线。点击圆角按钮,然后单击鼠标右键,在弹出的菜单中选择半径,当提示“指定圆角半径时,输入15,回车,之后用鼠标左键分别单击要倒圆角的两条直线,倒圆角后如图9所示。图9倒角、圆角后的轴单击直线命令,从左上角点向右输入7、向下输入4,向右输入40,向上输入4回车,绘制出键槽。单击样条曲线按钮,绘制样条曲线;单击修改工具栏中的修剪按钮,修剪样条曲线中多余的局部;单击绘图工具栏中的图案填充按钮,将局剖剖切处填充,如图10所示。图10画左边键槽按照以上步骤再绘制右端局部的键槽,并绘制中
