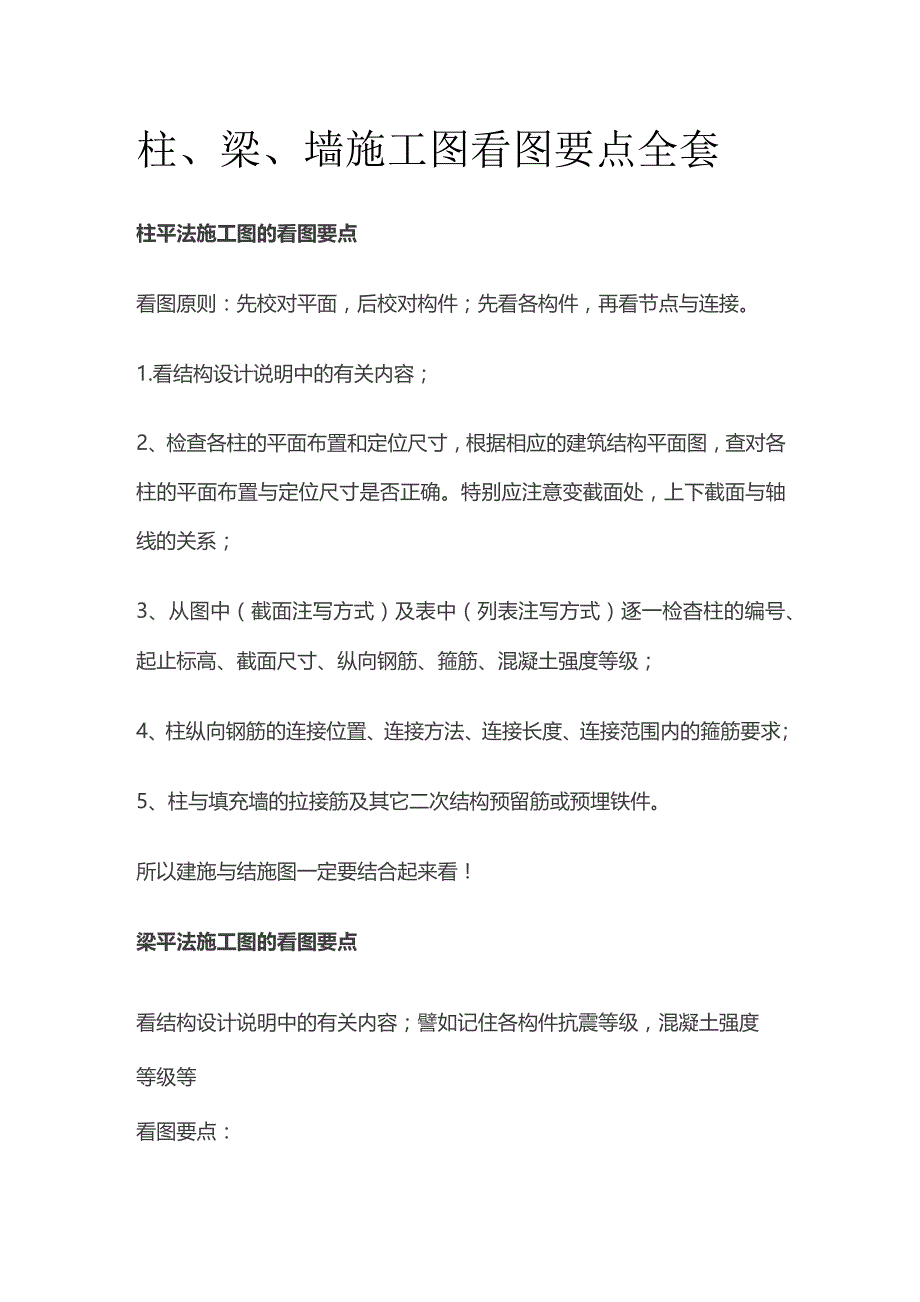

1、柱、梁、墙施工图看图要点全套柱平法施工图的看图要点看图原则：先校对平面，后校对构件；先看各构件，再看节点与连接。1.看结构设计说明中的有关内容；2、检查各柱的平面布置和定位尺寸，根据相应的建筑结构平面图，查对各柱的平面布置与定位尺寸是否正确。特别应注意变截面处，上下截面与轴线的关系；3、从图中（截面注写方式）及表中（列表注写方式）逐一检杳柱的编号、起止标高、截面尺寸、纵向钢筋、箍筋、混凝土强度等级；4、柱纵向钢筋的连接位置、连接方法、连接长度、连接范围内的箍筋要求；5、柱与填充墙的拉接筋及其它二次结构预留筋或预埋铁件。所以建施与结施图一定要结合起来看！梁平法施工图的看图要点看结构设计说明中的有

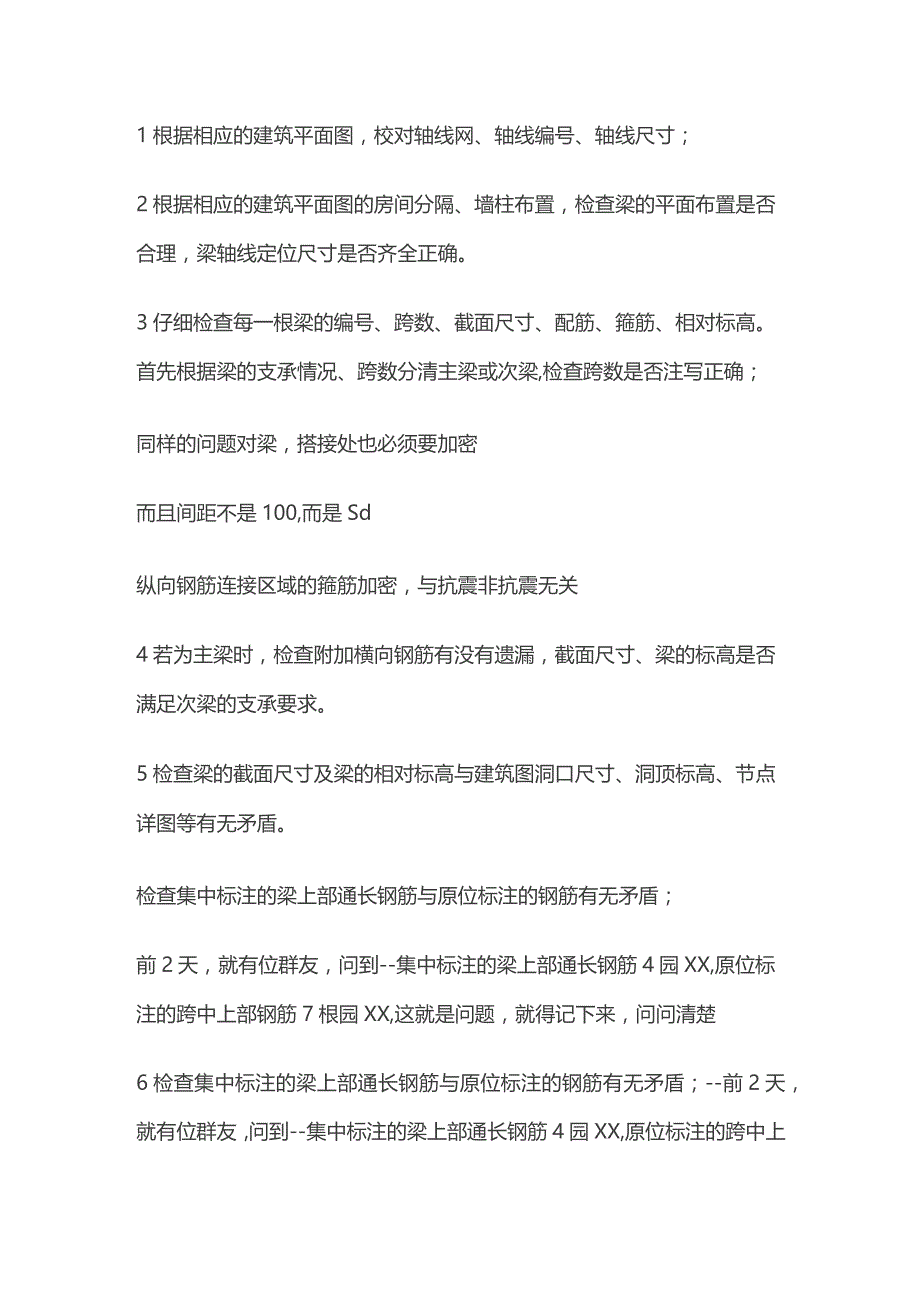

2、关内容；譬如记住各构件抗震等级，混凝土强度等级等看图要点：1根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；2根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确。3仔细检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高。首先根据梁的支承情况、跨数分清主梁或次梁,检查跨数是否注写正确；同样的问题对梁，搭接处也必须要加密而且间距不是100,而是Sd纵向钢筋连接区域的箍筋加密，与抗震非抗震无关4若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求。5检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等

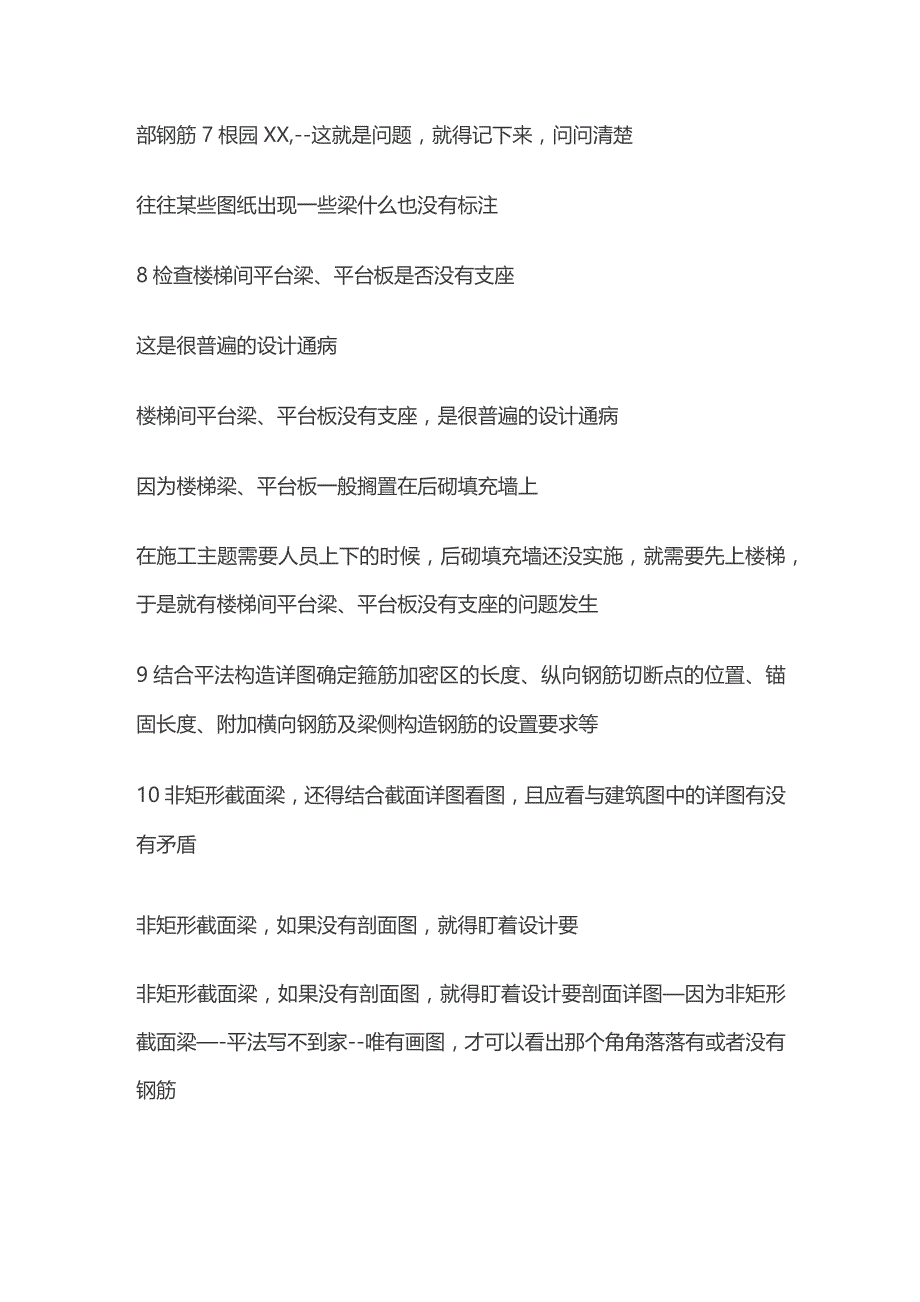

3、有无矛盾。检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；前2天，就有位群友，问到-集中标注的梁上部通长钢筋4园XX,原位标注的跨中上部钢筋7根园XX,这就是问题，就得记下来，问问清楚6检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；-前2天，就有位群友，问到-集中标注的梁上部通长钢筋4园XX,原位标注的跨中上部钢筋7根园XX,-这就是问题，就得记下来，问问清楚往往某些图纸出现一些梁什么也没有标注8检查楼梯间平台梁、平台板是否没有支座这是很普遍的设计通病楼梯间平台梁、平台板没有支座，是很普遍的设计通病因为楼梯梁、平台板一般搁置在后砌填充墙上在施工主题需要人员上下的时候，后砌填充墙还
4、没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有支座的问题发生9结合平法构造详图确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等10非矩形截面梁，还得结合截面详图看图，且应看与建筑图中的详图有没有矛盾非矩形截面梁，如果没有剖面图，就得盯着设计要非矩形截面梁，如果没有剖面图，就得盯着设计要剖面详图因为非矩形截面梁-平法写不到家-唯有画图，才可以看出那个角角落落有或者没有钢筋这主要是一些装饰线条等非矩形截面类梁构件11初学者可以通过亲自翻样，画出梁的配筋立面图、剖面图、模板图、甚至画出各个钢筋的形状和尺寸动手画画，看图识图，用图来配合思考12检查
5、各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁。若有管道穿梁，应预埋套管，并应满足构造要求。这就需要现场工程师懂得，梁得什么区域才可以开洞不得瞎开连梁开洞,混凝土结构施工图平面整体表示方法制图规则和构造详图(03GIoI-I)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)53页有框架梁开洞,就要参考构造手册,对照设备图得要求,看看是不是合理，如果不合理，就要提出来所以,我不喜欢设备与土建专业分开进行图纸会审,我要捏在一起会审！捏在一起会审，可以发现交叉问题，分别验收只能发现本专业得问题,起不到会审应起的作用13看看结构设计，施工有无困难，能不能保
6、证施工质量，提出合理化建议这里我着重指出，柱梁中心对称，梁宽度方向奇数根钢筋，柱这侧也是奇数根钢筋柱中间那根钢筋与梁中间那根钢筋顶牛必须建议设计修改为奇偶配，不得奇奇搭配奇奇搭配，施工无法实施奇奇搭配，施工无法实施，不能保证工程质量，必须提出合理化建议设计变更14注意梁的预埋件是否有遗漏，特别是公共建筑外墙，装修所要求的埋件.埋件比植筋好，新建工程，少用或不用植筋。植筋是一种加固改造工艺,不是新建工艺,一个管理得好得项目部,应该避免新建植筋。植筋技术出现在混凝土结构加固设计规范(GB50367-2006)植筋的费用是相当高的，梁得平法看图要点，我们今天宣传了14条,希望对有需要得群友，有所帮助
7、！剪力墙平法施工图看图要点看图原则：先校队平面，后校对构件；根据构件类型，分类逐一细看；先看各构件，再看节点与连接。1看结构设计说明中的有关内容。明确底部加强区在剪力墙施工图中的部位及高度范围；明确底部加强区在剪力墙施工图中的部位及高度范围；没有明确得就要问设计2检查各构件的平面布置与定位尺寸。根据相应的建筑平面图墙柱及洞口布置，查对剪力墙各构件的平面布置与定位尺寸是否正确。特别应注意变截面处上下截面与轴线的梁轴线的关系。3从图中（截面注写方式）及表中（列表注写方式）检查剪力墙身、剪力墙柱、剪力墙梁的编号、起止标高、截面尺寸、配筋、箍筋。当采用列表注写方式时，应将表和结构平面图对应起来一起看。
8、4剪力墙柱的构造详图和剪力墙身水平、竖直分布筋构造详图，结合平面图中剪力墙柱的配筋，搞清从基础到屋顶整根柱或整片墙的截面尺寸和配筋构造。5剪力墙梁的构造详图，结合平面图中剪力墙梁的配筋，全面理解梁的纵向钢筋、纵向钢筋锚固、箍筋设置要求、梁侧纵向构造钢筋的设置要求等。6其余构件与剪力墙的连接，剪力墙与填充墙的拉接。KL与墙得连接，随LL还是随AL1还是另有说法？也可以把网上某些人得节点推荐给设计，争取让其采用你推荐得一些合理构造！KL与墙的连接，随LL还是随AL,还是另有说法？都必须由设计予以明确7全面理解剪力墙的配筋图，读者可以自己动手画出整片剪力墙各构件的配筋立面图。尤其要把洞口画出来不要全部绑好，再用氧气割出洞口尤其要把洞口画出来-钢筋工班长要与木工班长通气，协调一致，土建监理要与设备监理多沟通，洞口主要是设备需要的。
