《混凝土养护的重要性及方法.docx》由会员分享，可在线阅读，更多相关《混凝土养护的重要性及方法.docx（5页珍藏版）》请在第壹文秘上搜索。

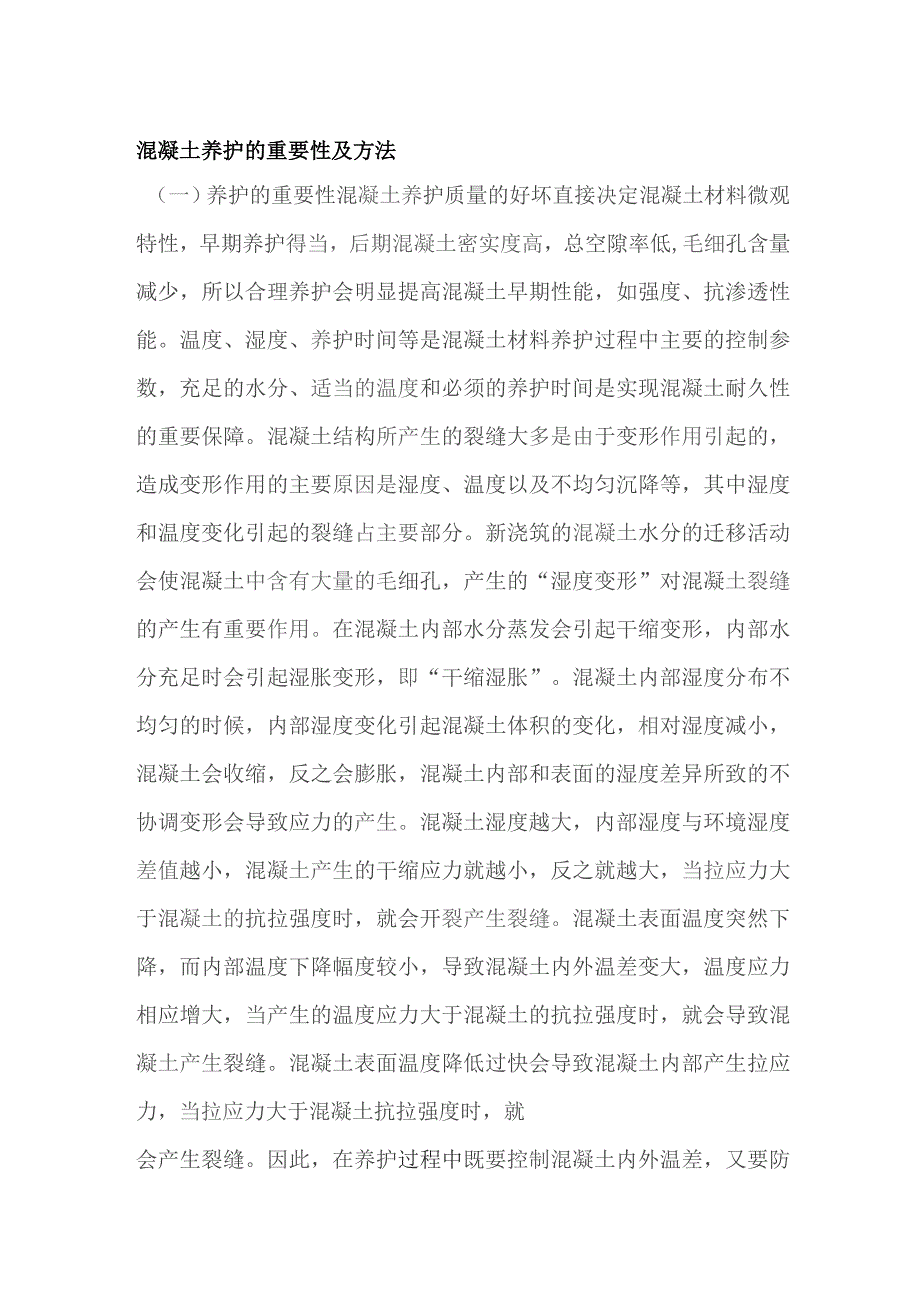

1、混凝土养护的重要性及方法（一）养护的重要性混凝土养护质量的好坏直接决定混凝土材料微观特性，早期养护得当，后期混凝土密实度高，总空隙率低,毛细孔含量减少，所以合理养护会明显提高混凝土早期性能，如强度、抗渗透性能。温度、湿度、养护时间等是混凝土材料养护过程中主要的控制参数，充足的水分、适当的温度和必须的养护时间是实现混凝土耐久性的重要保障。混凝土结构所产生的裂缝大多是由于变形作用引起的，造成变形作用的主要原因是湿度、温度以及不均匀沉降等，其中湿度和温度变化引起的裂缝占主要部分。新浇筑的混凝土水分的迁移活动会使混凝土中含有大量的毛细孔，产生的“湿度变形”对混凝土裂缝的产生有重要作用。在混凝土内部水分
2、蒸发会引起干缩变形，内部水分充足时会引起湿胀变形，即“干缩湿胀”。混凝土内部湿度分布不均匀的时候，内部湿度变化引起混凝土体积的变化，相对湿度减小，混凝土会收缩，反之会膨胀，混凝土内部和表面的湿度差异所致的不协调变形会导致应力的产生。混凝土湿度越大，内部湿度与环境湿度差值越小，混凝土产生的干缩应力就越小，反之就越大，当拉应力大于混凝土的抗拉强度时，就会开裂产生裂缝。混凝土表面温度突然下降，而内部温度下降幅度较小，导致混凝土内外温差变大，温度应力相应增大，当产生的温度应力大于混凝土的抗拉强度时，就会导致混凝土产生裂缝。混凝土表面温度降低过快会导致混凝土内部产生拉应力，当拉应力大于混凝土抗拉强度时，

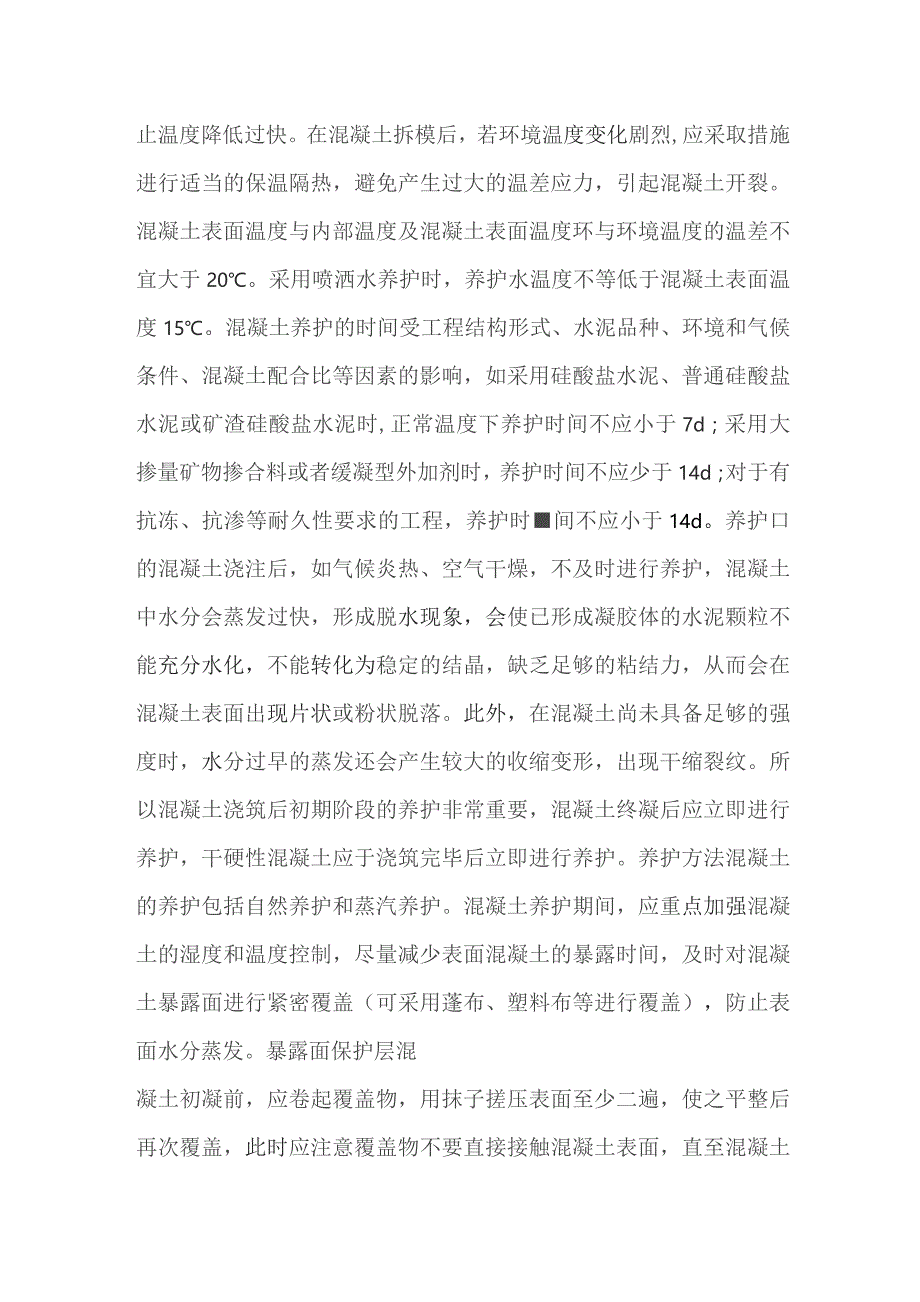

3、就会产生裂缝。因此，在养护过程中既要控制混凝土内外温差，又要防止温度降低过快。在混凝土拆模后，若环境温度变化剧烈,应采取措施进行适当的保温隔热，避免产生过大的温差应力，引起混凝土开裂。混凝土表面温度与内部温度及混凝土表面温度环与环境温度的温差不宜大于20。采用喷洒水养护时，养护水温度不等低于混凝土表面温度15。混凝土养护的时间受工程结构形式、水泥品种、环境和气候条件、混凝土配合比等因素的影响，如采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥时,正常温度下养护时间不应小于7d；采用大掺量矿物掺合料或者缓凝型外加剂时，养护时间不应少于14d；对于有抗冻、抗渗等耐久性要求的工程，养护时间不应小于14
4、d。养护口的混凝土浇注后，如气候炎热、空气干燥，不及时进行养护，混凝土中水分会蒸发过快，形成脱水现象，会使已形成凝胶体的水泥颗粒不能充分水化，不能转化为稳定的结晶，缺乏足够的粘结力，从而会在混凝土表面出现片状或粉状脱落。此外，在混凝土尚未具备足够的强度时，水分过早的蒸发还会产生较大的收缩变形，出现干缩裂纹。所以混凝土浇筑后初期阶段的养护非常重要，混凝土终凝后应立即进行养护，干硬性混凝土应于浇筑完毕后立即进行养护。养护方法混凝土的养护包括自然养护和蒸汽养护。混凝土养护期间，应重点加强混凝土的湿度和温度控制，尽量减少表面混凝土的暴露时间，及时对混凝土暴露面进行紧密覆盖（可采用蓬布、塑料布等进行覆盖

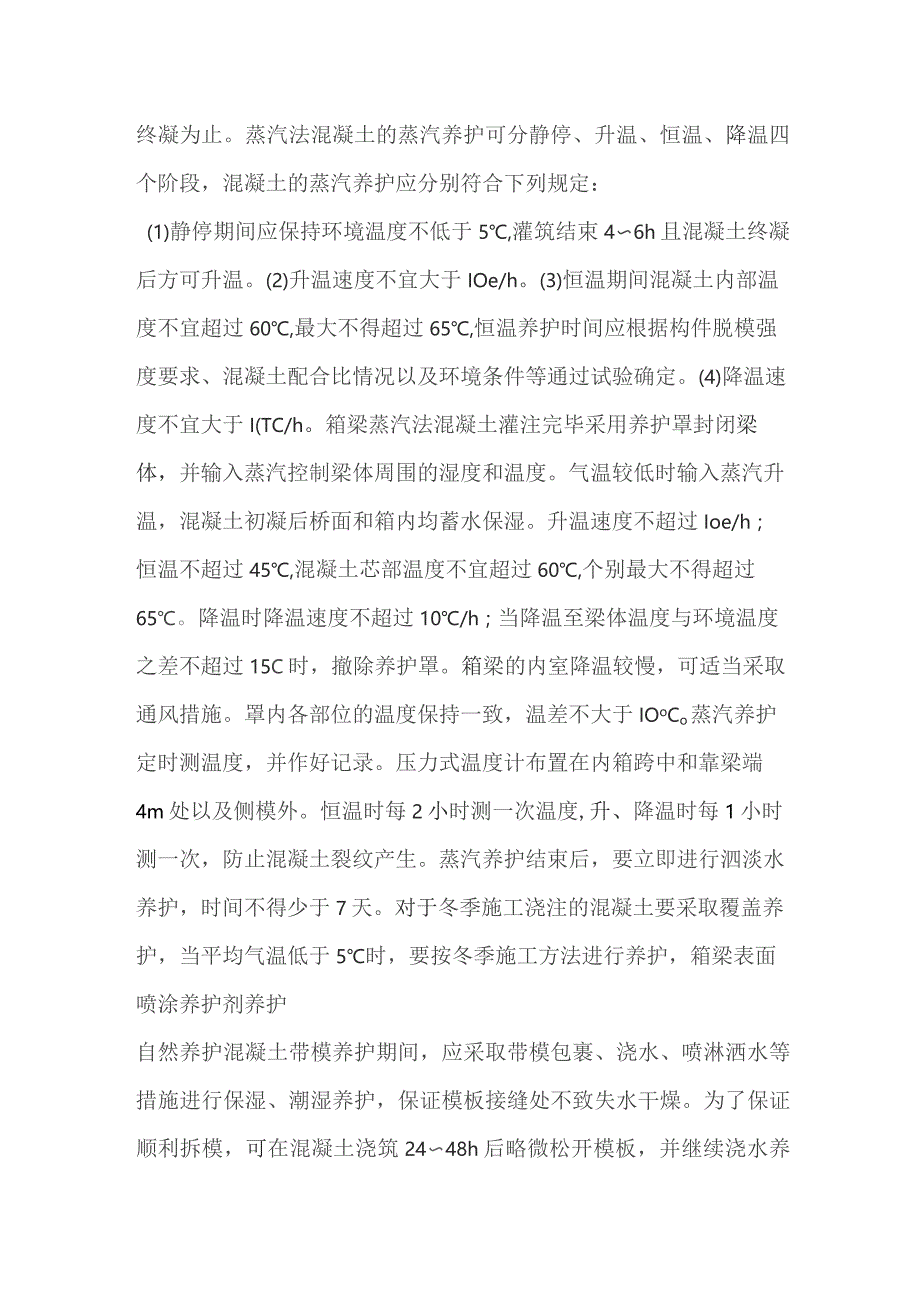

5、），防止表面水分蒸发。暴露面保护层混凝土初凝前，应卷起覆盖物，用抹子搓压表面至少二遍，使之平整后再次覆盖，此时应注意覆盖物不要直接接触混凝土表面，直至混凝土终凝为止。蒸汽法混凝土的蒸汽养护可分静停、升温、恒温、降温四个阶段，混凝土的蒸汽养护应分别符合下列规定：(1)静停期间应保持环境温度不低于5,灌筑结束46h且混凝土终凝后方可升温。(2)升温速度不宜大于IOe/h。(3)恒温期间混凝土内部温度不宜超过60,最大不得超过65,恒温养护时间应根据构件脱模强度要求、混凝土配合比情况以及环境条件等通过试验确定。(4)降温速度不宜大于I(TC/h。箱梁蒸汽法混凝土灌注完毕采用养护罩封闭梁体，并输入蒸汽
6、控制梁体周围的湿度和温度。气温较低时输入蒸汽升温，混凝土初凝后桥面和箱内均蓄水保湿。升温速度不超过Ioe/h；恒温不超过45,混凝土芯部温度不宜超过60,个别最大不得超过65。降温时降温速度不超过10/h；当降温至梁体温度与环境温度之差不超过15C时，撤除养护罩。箱梁的内室降温较慢，可适当采取通风措施。罩内各部位的温度保持一致，温差不大于IOoCo蒸汽养护定时测温度，并作好记录。压力式温度计布置在内箱跨中和靠梁端4m处以及侧模外。恒温时每2小时测一次温度,升、降温时每1小时测一次，防止混凝土裂纹产生。蒸汽养护结束后，要立即进行泗淡水养护，时间不得少于7天。对于冬季施工浇注的混凝土要采取覆盖养护
7、，当平均气温低于5时，要按冬季施工方法进行养护，箱梁表面喷涂养护剂养护自然养护混凝土带模养护期间，应采取带模包裹、浇水、喷淋洒水等措施进行保湿、潮湿养护，保证模板接缝处不致失水干燥。为了保证顺利拆模，可在混凝土浇筑2448h后略微松开模板，并继续浇水养护至拆模后再继续保湿至规定龄期。混凝土去除表面覆盖物或拆模后，应对混凝土采用蓄水、浇水或覆盖洒水等措施进行潮湿养护，也可在混凝土表面处于潮湿状态时，迅速采用麻布、草帘等材料将暴露面混凝土覆盖或包裹，再用塑料布或帆布等将麻布、草帘等保湿材料包覆。包覆期间，包覆物应完好无损，彼此搭接完整，内表面应具有凝结水珠。有条件地段应尽量延长混凝土的包覆保湿养护
8、时间。养生液法喷涂薄膜养生液养护适用于不易洒水养护的异型或大面积混凝土结构。它是将过氯乙烯树脂料溶液用喷枪喷涂在混凝土表面上，溶液挥发后在混凝土表面形成一层塑料薄膜，将混凝土与空气隔绝，阻止其中水分的蒸发以保证水化作用的正常进行。有的薄膜在养护完成后自行老化脱落，否则不宜于喷洒在以后要作粉刷的混凝土表面上。在夏季，薄膜成型后要防晒，否则易产生裂纹。混凝土采用喷涂养护液养护时，应确保不漏喷。在长期暴露的混凝土表面上一般采用灰色养护剂或清亮材料养护。灰色养护剂的颜色接近于混凝土的颜色，而且对表面还有粉饰和加色作用，到风化后期阶段，它的外观要比用白色养护剂好得多。清亮养护剂是透明材料，不能粉饰混凝土
9、，只能保持原有的外观。满水法采用厚为12mm以上的九夹板条（宽为IOomm）在浇捣混凝土板过程中随抹平时沿现浇板四周临边搭接铺贴，用每米二个长35mm铁钉固定；楼梯踏步和现浇板高低处也同样用板铺贴,楼梯踏步贴板要求平整，步高差小于3mm；混凝土板较大时应按浇捣时间及平面大小分块养护，分界处同样用IoOmm宽九夹板条铺贴；板条铺设要求平整，紧靠临边；混凝土浇捣后要及时用粗木蟹抹平，及时养护，尤其是夏天高温初凝前应采用喷雾养护，及粗蟹二次抹平，在终凝前用满水法（即在板面先铺一张三夹板之类平板，水再通过板面流向混凝土面，直到溢出板条）养护3d7d,条件允许养护时间宜延长；在养护期间切忌拢动混凝土；楼
10、梯踏步板条宜在混凝土强度达到100%以后再取消这种养护方式能很好地保证混凝土在恒温、恒湿的条件下得到养护，能大大减少因温湿变化及失水所引起的塑性收缩裂缝，能很好地控制板厚及板面平整度，能很好地保证混凝土表面强度，避免楼面面层空鼓现象，能很好地保证混凝土外观质量、减少装饰阶段找平、凿平、护角等费用。养护膜混凝土节水保湿养护膜是以新型可控高分子材料为核心，以塑料薄膜为载体，粘附复合而成，高分子材料可吸收自身重量200倍的水分，吸水膨胀后变成透明的晶状体，把液体水变为固态水，然后通过毛细管作用，源源不断地向养护面渗透，同时又不断吸收养护体在混凝土水化热过程中的蒸发水。因此在一个养生期内养护膜能保证养护体面保持湿润，相对湿度大于或等于90%,有效抑制微裂缝，保证工程质量。
