《混凝土强度检测与评定.docx》由会员分享，可在线阅读，更多相关《混凝土强度检测与评定.docx（5页珍藏版）》请在第壹文秘上搜索。

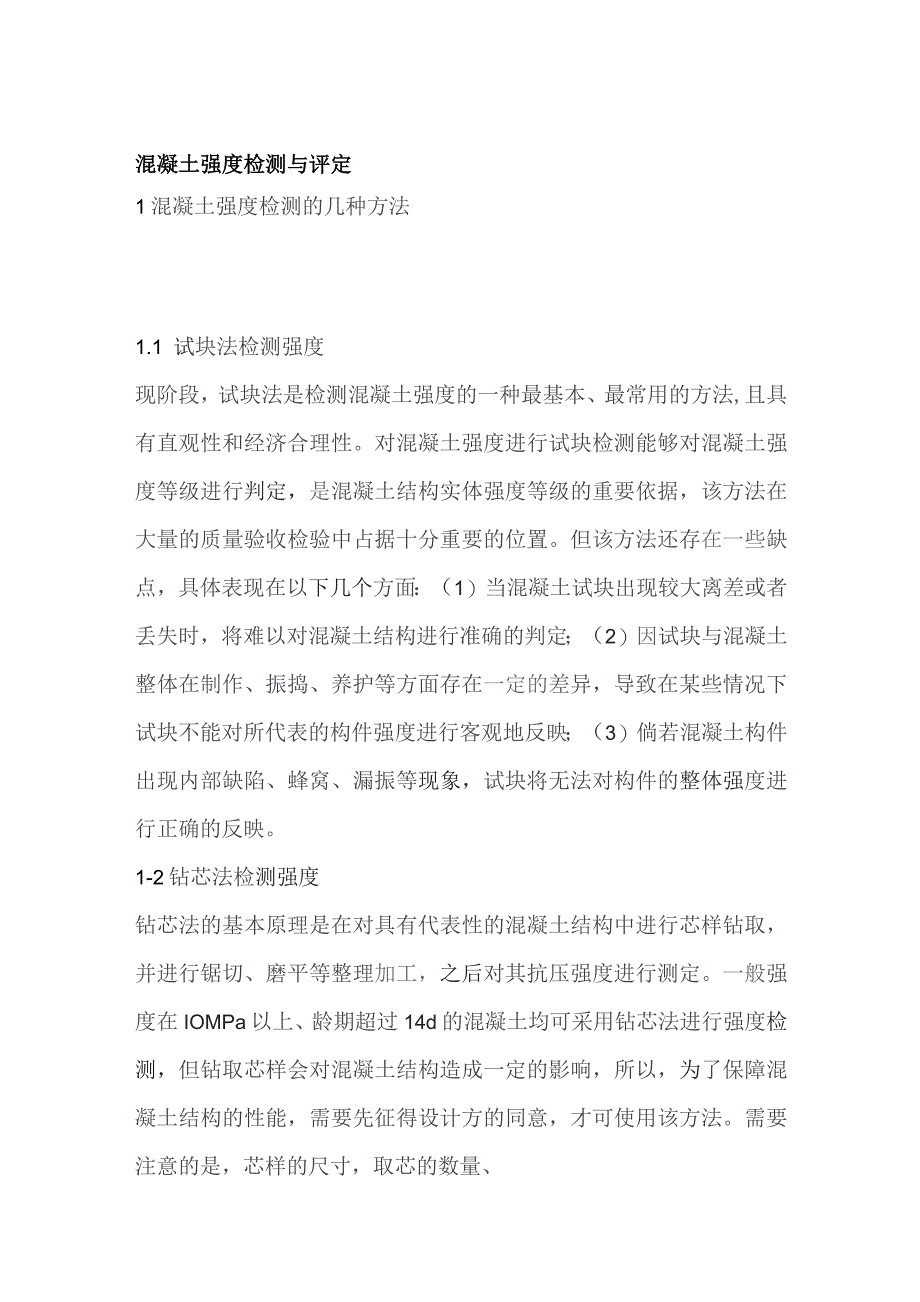

1、混凝土强度检测与评定1混凝土强度检测的几种方法1.1 试块法检测强度现阶段，试块法是检测混凝土强度的一种最基本、最常用的方法,且具有直观性和经济合理性。对混凝土强度进行试块检测能够对混凝土强度等级进行判定，是混凝土结构实体强度等级的重要依据，该方法在大量的质量验收检验中占据十分重要的位置。但该方法还存在一些缺点，具体表现在以下几个方面：（1）当混凝土试块出现较大离差或者丢失时，将难以对混凝土结构进行准确的判定；（2）因试块与混凝土整体在制作、振捣、养护等方面存在一定的差异，导致在某些情况下试块不能对所代表的构件强度进行客观地反映；（3）倘若混凝土构件出现内部缺陷、蜂窝、漏振等现象，试块将无法对

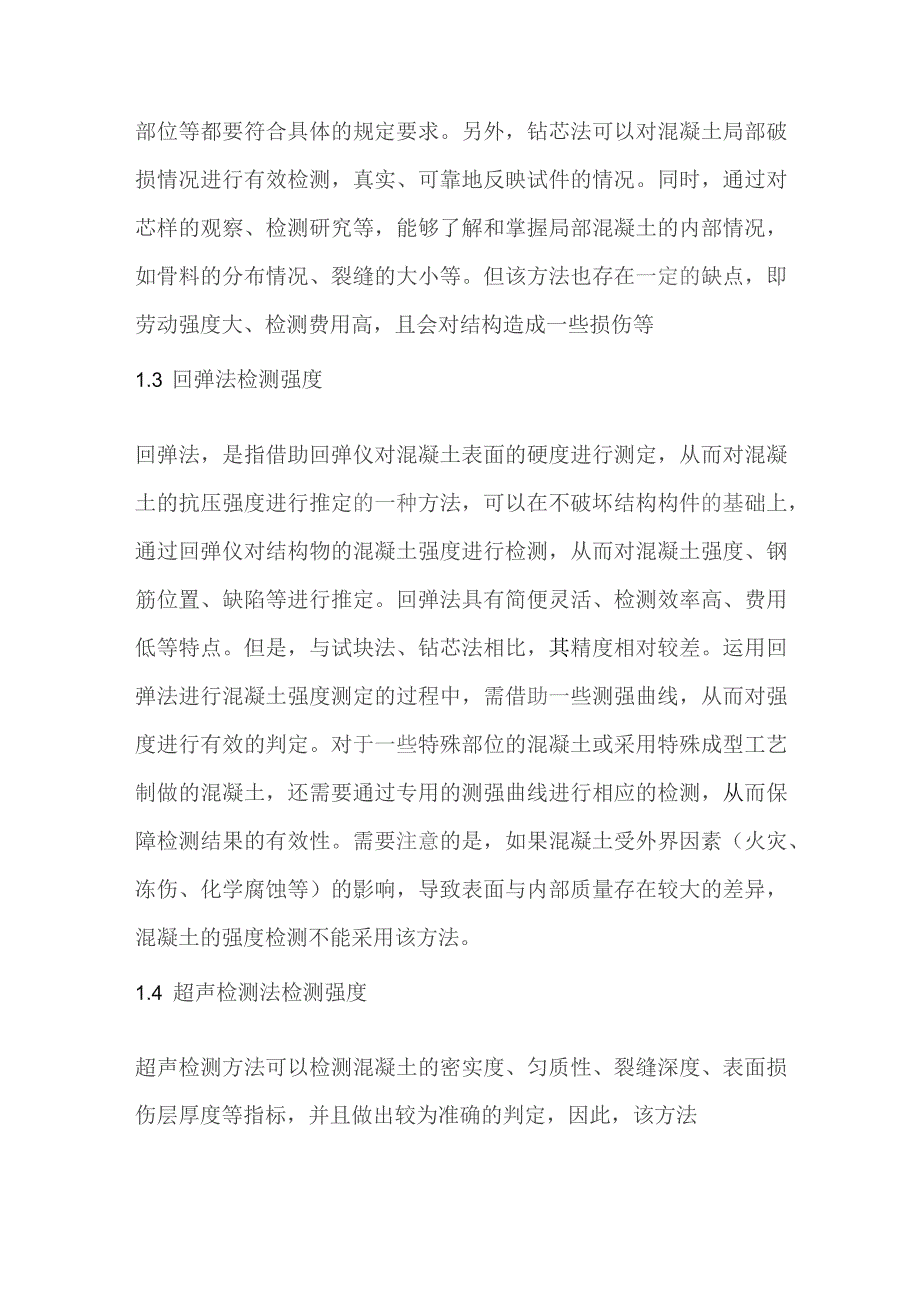

2、构件的整体强度进行正确的反映。1-2钻芯法检测强度钻芯法的基本原理是在对具有代表性的混凝土结构中进行芯样钻取，并进行锯切、磨平等整理加工，之后对其抗压强度进行测定。一般强度在IOMPa以上、龄期超过14d的混凝土均可采用钻芯法进行强度检测，但钻取芯样会对混凝土结构造成一定的影响，所以，为了保障混凝土结构的性能，需要先征得设计方的同意，才可使用该方法。需要注意的是，芯样的尺寸，取芯的数量、部位等都要符合具体的规定要求。另外，钻芯法可以对混凝土局部破损情况进行有效检测，真实、可靠地反映试件的情况。同时，通过对芯样的观察、检测研究等，能够了解和掌握局部混凝土的内部情况，如骨料的分布情况、裂缝的大小等
3、。但该方法也存在一定的缺点，即劳动强度大、检测费用高，且会对结构造成一些损伤等1.3 回弹法检测强度回弹法，是指借助回弹仪对混凝土表面的硬度进行测定，从而对混凝土的抗压强度进行推定的一种方法，可以在不破坏结构构件的基础上，通过回弹仪对结构物的混凝土强度进行检测，从而对混凝土强度、钢筋位置、缺陷等进行推定。回弹法具有简便灵活、检测效率高、费用低等特点。但是，与试块法、钻芯法相比，其精度相对较差。运用回弹法进行混凝土强度测定的过程中，需借助一些测强曲线，从而对强度进行有效的判定。对于一些特殊部位的混凝土或采用特殊成型工艺制做的混凝土，还需要通过专用的测强曲线进行相应的检测，从而保障检测结果的有效性

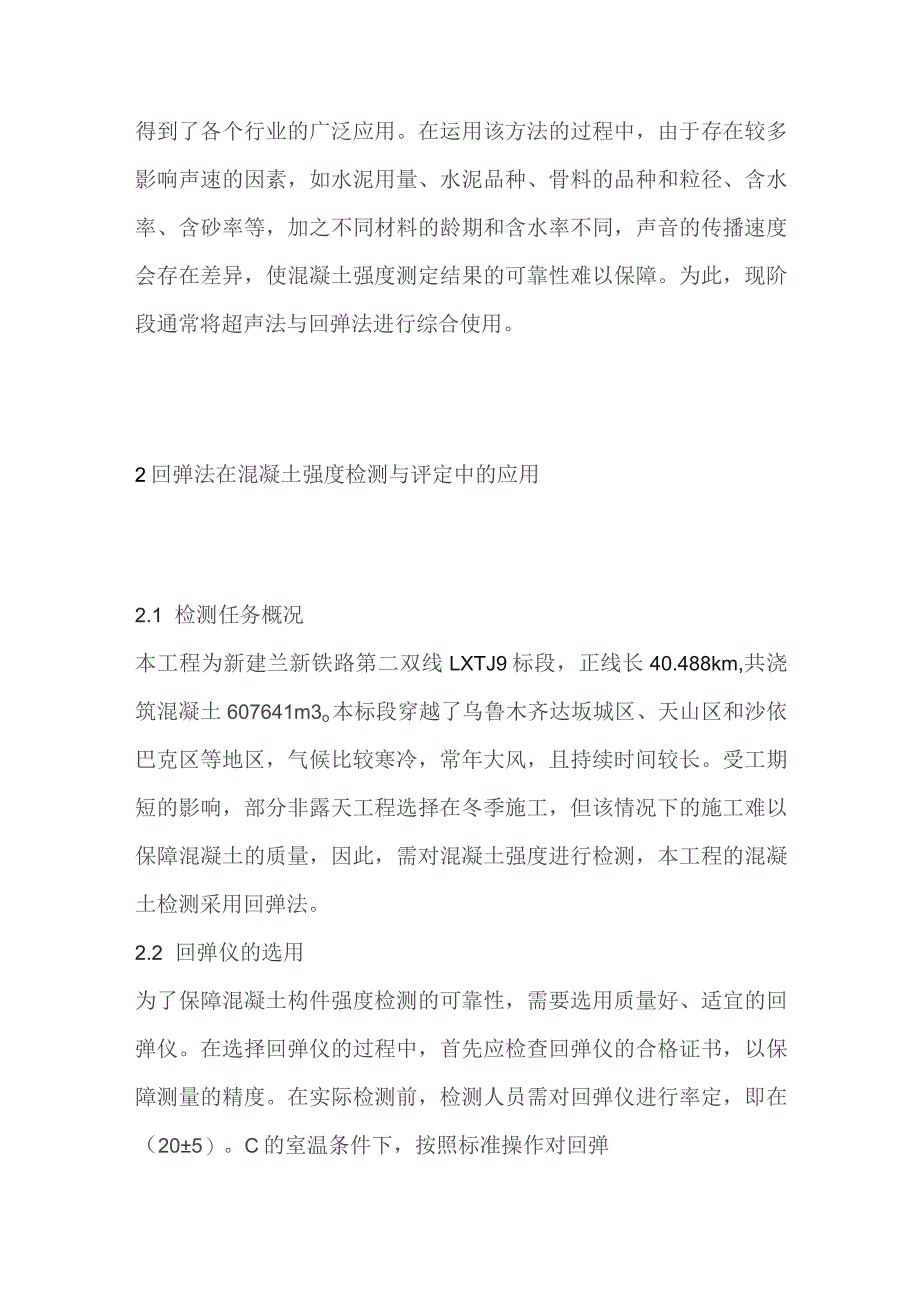

4、。需要注意的是，如果混凝土受外界因素（火灾、冻伤、化学腐蚀等）的影响，导致表面与内部质量存在较大的差异，混凝土的强度检测不能采用该方法。1.4 超声检测法检测强度超声检测方法可以检测混凝土的密实度、匀质性、裂缝深度、表面损伤层厚度等指标，并且做出较为准确的判定，因此，该方法得到了各个行业的广泛应用。在运用该方法的过程中，由于存在较多影响声速的因素，如水泥用量、水泥品种、骨料的品种和粒径、含水率、含砂率等，加之不同材料的龄期和含水率不同，声音的传播速度会存在差异，使混凝土强度测定结果的可靠性难以保障。为此，现阶段通常将超声法与回弹法进行综合使用。2回弹法在混凝土强度检测与评定中的应用2.1 检测
5、任务概况本工程为新建兰新铁路第二双线LXTJ9标段，正线长40.488km,共浇筑混凝土607641m3o本标段穿越了乌鲁木齐达坂城区、天山区和沙依巴克区等地区，气候比较寒冷，常年大风，且持续时间较长。受工期短的影响，部分非露天工程选择在冬季施工，但该情况下的施工难以保障混凝土的质量，因此，需对混凝土强度进行检测，本工程的混凝土检测采用回弹法。2.2 回弹仪的选用为了保障混凝土构件强度检测的可靠性，需要选用质量好、适宜的回弹仪。在选择回弹仪的过程中，首先应检查回弹仪的合格证书，以保障测量的精度。在实际检测前，检测人员需对回弹仪进行率定，即在（205）。C的室温条件下，按照标准操作对回弹仪进行率
6、定，当率定平均值满足802时，才可进行之后的混凝土强度检测。通常情况下，单个混凝土构件的检测采用回弹仪测试前的率定即可。2.3 测区的选定在铁路工程施工特点的影响下，在布设构件检测区时，应保障相邻两测区的间距不超过2m,且确定构件施工缝边缘或者端部的距离，一般距离在0.20.5m。本次工程监测采用了按单件检测、批检测的方法，具体如下：单件检测方面，不同长度的混凝土单个构件选定的数量也不同，通常为约3m长的构件，其测区检测应在10件以上，长度不足3m且高度小于0.6m的构件，其测区检测应在5件以上，在此比例的检测下，保障覆盖面、精确度的检测；按批检测方面，将同一路段和水灰比的混凝土强度等级进行批
7、检测，并且要求构件的原材料、配合比、养护条件等基本保持一致，检测构件的总量应在100件以上，从中进行随机抽取,数量为30件，并保证检测率达到30%。2.4 检测前的准备工作尽管回弹仪的操作比较简单，但为了保障检测质量，需要做好检测前的准备工作。准备工作主要有：对混凝土表面进行检查，观察其是否平整、清洁；当混凝土表面出现浮浆、麻面、蜂窝等现象时，此地区不可直接作为混凝土强度的检测点，需通过砂轮清除杂物、输送层等，从而为检测面提供清洁的原状混凝土面。2.5 确定回弹测点科学合理地确定回弹测点，在一定程度上保障检测的精确性和可靠性。为了保障回弹测点的有效性，需要在测区范围内选择恰当的点，且保障分布的
8、均匀性，最终实现强弱部位检测的全面覆盖；同时，要保障相邻两测点的净距（一般约为20mm）、测点与构件边缘或外露钢筋和预埋件的距离（一般约为30mm）。需要注意的是，不能将测点选定在石头或气孔上，从而保障测点的牢固性。在整个检测过程中，应严格按照检测相关标准规范进行，从而保障检测数据的精确性。2.6 碳化深度的测试取值测试过程中，要加强重视粉刷砂浆覆盖的构件的碳化深度，不要只看到表面现象。众所周知，酚i酒精溶液遇碱会变红，而构件的表面由含碱量较高的砂浆所覆盖，在测试过程中，易出现碳化深度被误判的现象。一般孔内的颜色要浅一些，在辨认过程中要认真、仔细，从而对其进行较为准确的判断。2.7 建立适宜的测强曲线因该工程处于高寒地区，倘若采用国家规定的标准专用测强曲线,显然与高寒地区的环境气候特征不相符，因此，应采用本地的测强曲线，从而对混凝土的实际强度进行更准确的推算，进而保障最终数据的可靠性。
