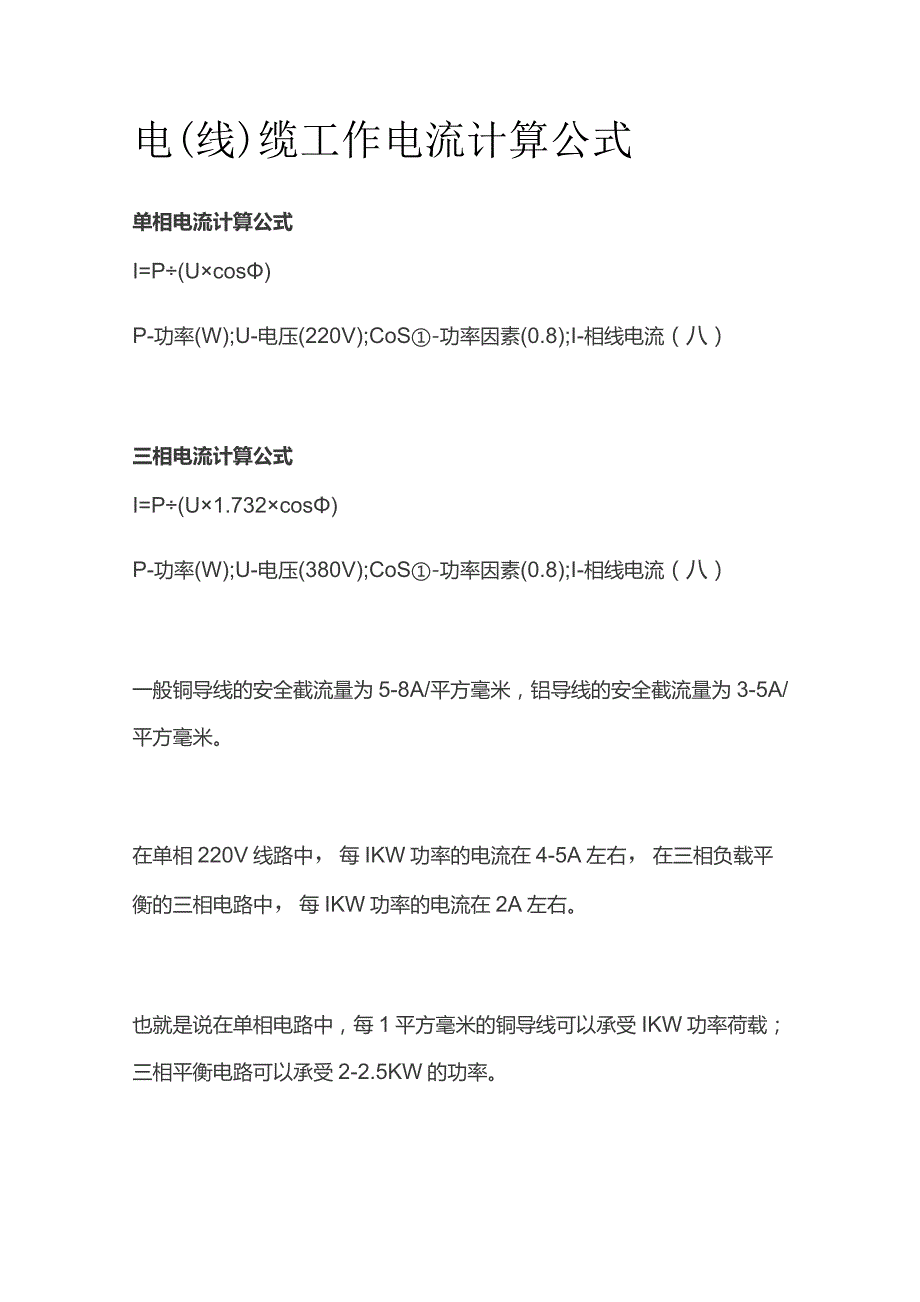

1、电(线)缆工作电流计算公式单相电流计算公式I=P(Ucos)P-功率(W);U-电压(220V);CoS-功率因素(0.8);I-相线电流（八）三相电流计算公式I=P(U1.732cos)P-功率(W);U-电压(380V);CoS-功率因素(0.8);I-相线电流（八）一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。在单相220V线路中，每IKW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每IKW功率的电流在2A左右。也就是说在单相电路中，每1平方毫米的铜导线可以承受IKW功率荷载；三相平衡电路可以承受2-2.5KW的功率。但是电缆的工作电流越大

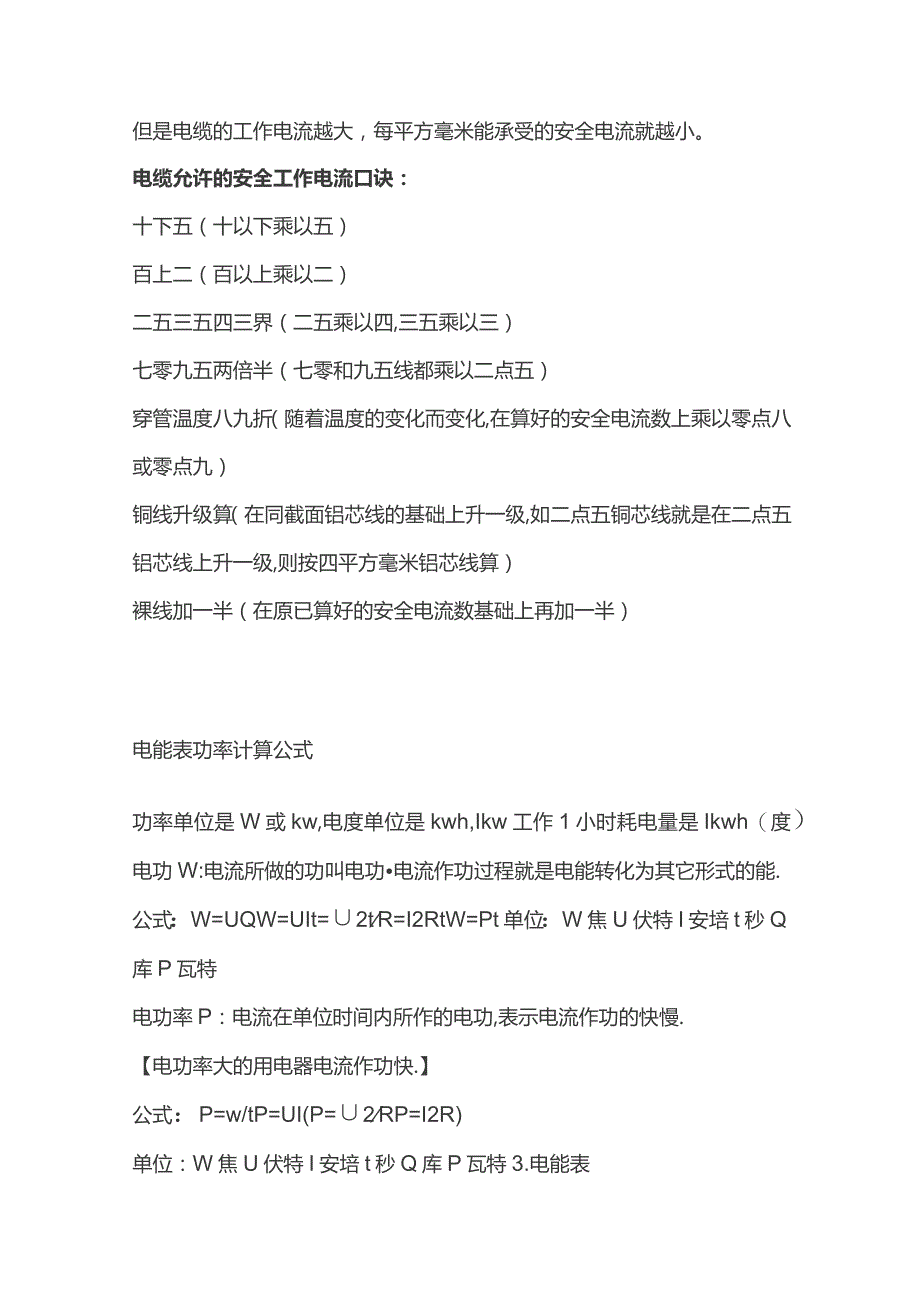

2、，每平方毫米能承受的安全电流就越小。电缆允许的安全工作电流口诀：十下五（十以下乘以五）百上二（百以上乘以二）二五三五四三界（二五乘以四,三五乘以三）七零九五两倍半（七零和九五线都乘以二点五）穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）裸线加一半（在原已算好的安全电流数基础上再加一半）电能表功率计算公式功率单位是W或kw,电度单位是kwh,Ikw工作1小时耗电量是Ikwh（度）电功W:电流所做的功叫电功电流作功过程就是电能转化为其它形式的能.公式：W=UQ

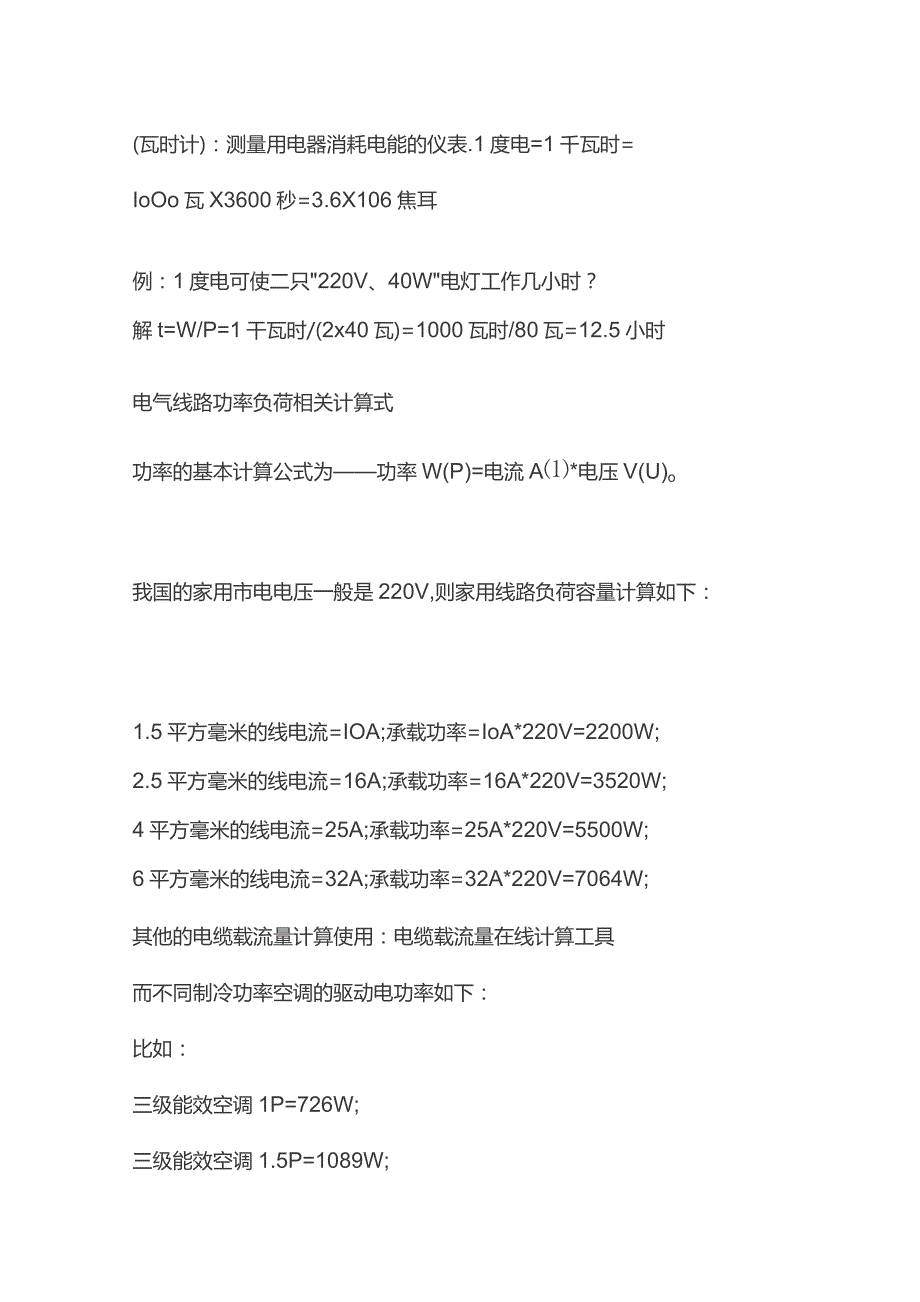

3、W=UIt=2tR=I2RtW=Pt单位：W焦U伏特I安培t秒Q库P瓦特电功率P：电流在单位时间内所作的电功,表示电流作功的快慢.【电功率大的用电器电流作功快.】公式：P=w/tP=UI(P=2RP=I2R)单位：W焦U伏特I安培t秒Q库P瓦特3.电能表(瓦时计)：测量用电器消耗电能的仪表.1度电=1千瓦时=IoOo瓦X3600秒=3.6X106焦耳例：1度电可使二只220V、40W电灯工作几小时？解t=W/P=1干瓦时/(2x40瓦)=1000瓦时/80瓦=12.5小时电气线路功率负荷相关计算式功率的基本计算公式为功率W(P)=电流A*电压V(U)o我国的家用市电电压一般是220V,则家用线
4、路负荷容量计算如下：1.5平方毫米的线电流=IOA;承载功率=IoA*220V=2200W;2.5平方毫米的线电流=16A;承载功率=16A*220V=3520W;4平方毫米的线电流=25A;承载功率=25A*220V=5500W;6平方毫米的线电流=32A;承载功率=32A*220V=7064W;其他的电缆载流量计算使用：电缆载流量在线计算工具而不同制冷功率空调的驱动电功率如下：比如：三级能效空调1P=726W;三级能效空调1.5P=1089W;三级能效空调2P=1452W;三级能效空调3P=2178W;空调功率的详细计算可以参考：因为空调在开启的一瞬间最大峰值可以达到额定功率的23倍，依最
5、大值3倍计算：IP空调的开机瞬间功率峰值是726W*3=2178W,则选择不小于L5平方的线.1.5P空调的开机瞬间功率峰值是1089W*3=3267W,则选择不小于2.5平方的线。2P的空调的开机瞬间功率峰值是1452W*3=4356W,则选择不小于4平方的线。3P的空调的开机瞬间功率峰值是2178W*3=6534W,则选择不小于6平方的线。三相电流不平衡度计算公式三相不平衡的原因主要有：电压波动、电压过低会造成三相电压不平衡；单相负荷过大即三相负载不平衡会造成三相电流不平衡;相与相之间短路、相与零线短路都会引起三相电压、电流不平衡。三相电流不平衡度计算方法一般有以下常用的两个公式。第一个计
6、算公式是（最大电流-最小电流）/最大电流；第二个计算公式是（MAX相电流-三相平均电流）/三相平均电流。举个简单的例子，三相电流分别为IA=9AIB=8AIC=4A,则三相平均电流为7A,相电流-三相平均电流分别为2AIA3A,取差值最大那个，故MAX（相电流-三相平均电流）=3A,所以三相电流不平衡度=3/7。三相异步电动机电流计算公式I=P/1.732UcosCoS不是定值，与负荷率，负荷率越高，定值越大，在不清楚时，以08计算。根据经验：三相电动机运行电流=功率X2单相电动机运行电流=功率X3但是对于小功率的电动机，该经验公式存在误差，应该根据公式三相:（P=L732*U*I*功率因数*
7、机械效率）单相：（P=U*I*功率因数*机械效率）来综合判断选择。电线线缆扩展知识1 ）电线一扎长度：100米,正负误差0.5米；2 ）电线型号：BV单股,BVR多股,BVV双胶单股,BVVR双胶多股;3 ）电线常用规格：1平方/1.5平方/2.5平方/4平方/6平方/10平方等;4 ）BV/BVR区别：BV为单芯线,BVR为多股,BVR比BV贵10%左右；5 ）BVR比BV的好处：水电施工方便.b在板弯时不易把线折断；6 ）国标GB4706.1-1992/1998规定的电线负载电流值（部分）7康庭电路设计,2000年前,电路设计一般是进户线46mm2,照明1.5mm2,插座2.5mm2,空调4mm2专线。2000年后，电路设计一般是：进户线610mm2,照明2.5mm2,插座4mm2,空调6mm2专线。8 ）电线重量：1.5平方约重2.2公斤,2.5约重3.2公斤,4平方约重4.8公斤,6平方约重6.5公斤。9 ）电线2.5平方以下的多股线Q平方,1.5平方）包装标识为BV（B）,单股则为BVo10 ）电线颜色有：红色、黄色、蓝色、绿色、黑色、黄绿色（地线）。
