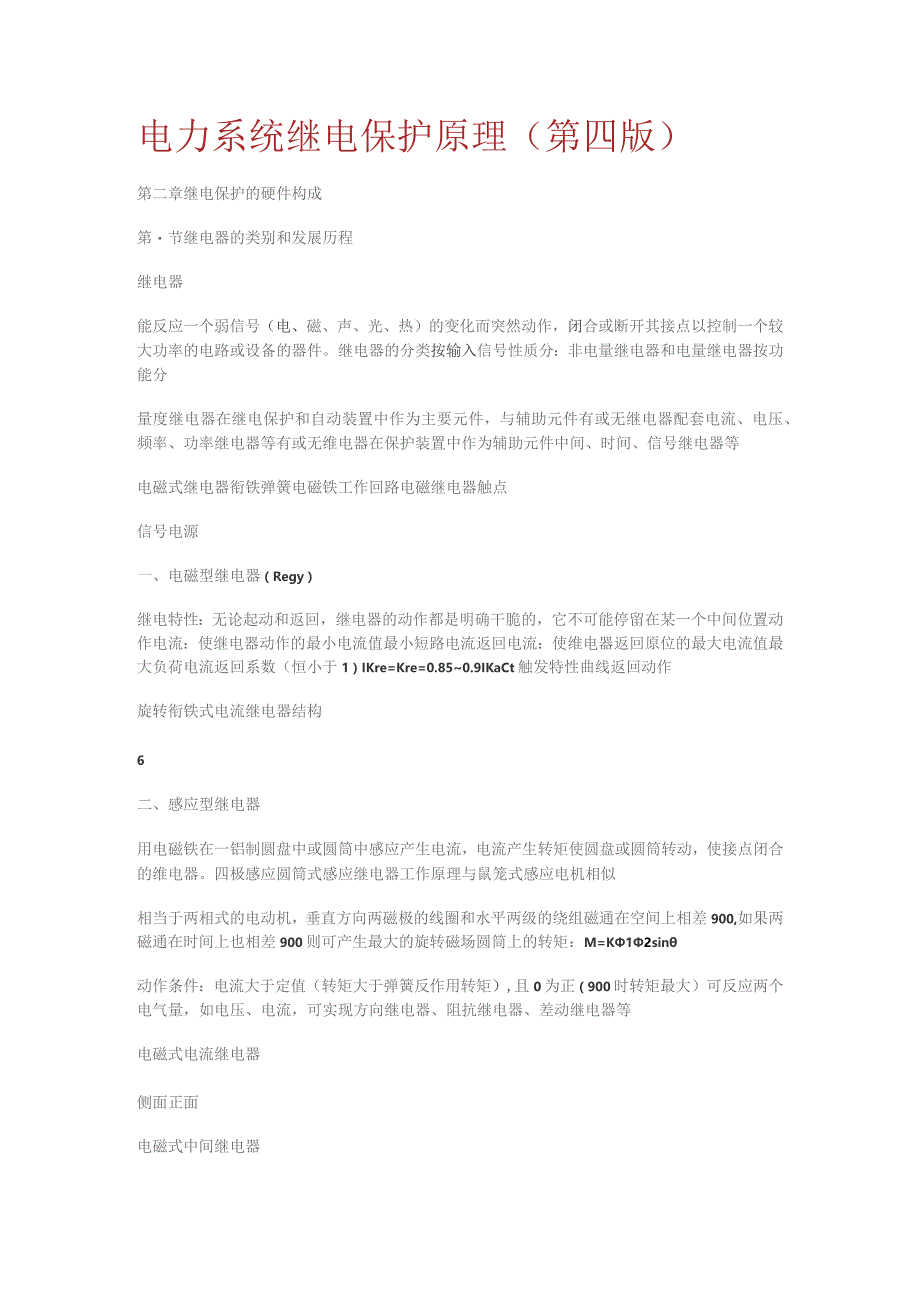

1、电力系统继电保护原理（第四版）第二章继电保护的硬件构成第节继电器的类别和发展历程继电器能反应一个弱信号（电、磁、声、光、热）的变化而突然动作，闭合或断开其接点以控制一个较大功率的电路或设备的器件。继电器的分类按输入信号性质分：非电量继电器和电量继电器按功能分量度继电器在继电保护和自动装置中作为主要元件，与辅助元件有或无继电器配套电流、电压、频率、功率继电器等有或无维电器在保护装置中作为辅助元件中间、时间、信号继电器等电磁式继电器衔铁弹簧电磁铁工作回路电磁继电器触点信号电源一、电磁型继电器（Regy）继电特性：无论起动和返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置动作电流：使继
2、电器动作的最小电流值最小短路电流返回电流：使维电器返回原位的最大电流值最大负荷电流返回系数（恒小于1）IKre=Kre=0.850.9IKaCt触发特性曲线返回动作旋转衔铁式电流继电器结构6二、感应型继电器用电磁铁在一铝制圆盘中或圆筒中感应产生电流，电流产生转矩使圆盘或圆筒转动，使接点闭合的维电器。四极感应圆筒式感应继电器工作原理与鼠笼式感应电机相似相当于两相式的电动机，垂直方向两磁极的线圈和水平两级的绕组磁通在空间上相差900,如果两磁通在时间上也相差900则可产生最大的旋转磁场圆筒上的转矩：M=K12sin动作条件：电流大于定值（转矩大于弹簧反作用转矩）,且0为正（900时转矩最大）可反应

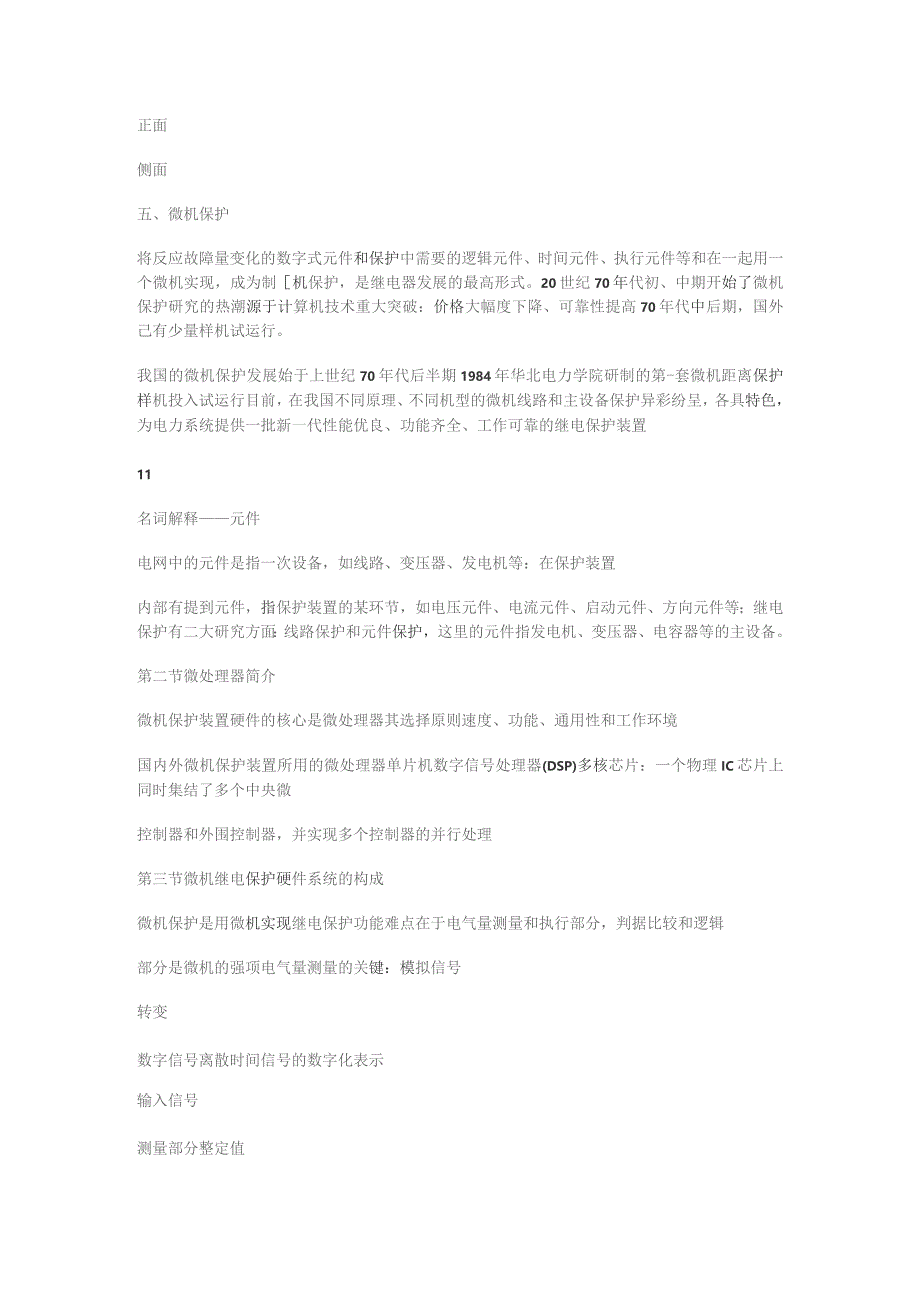

3、两个电气量，如电压、电流，可实现方向继电器、阻抗继电器、差动继电器等电磁式电流继电器侧面正面电磁式中间继电器正面侧面五、微机保护将反应故障量变化的数字式元件和保护中需要的逻辑元件、时间元件、执行元件等和在一起用一个微机实现，成为制机保护，是继电器发展的最高形式。20世纪70年代初、中期开始了微机保护研究的热潮源于计算机技术重大突破：价格大幅度下降、可靠性提高70年代中后期，国外己有少量样机试运行。我国的微机保护发展始于上世纪70年代后半期1984年华北电力学院研制的第-套微机距离保护样机投入试运行目前，在我国不同原理、不同机型的微机线路和主设备保护异彩纷呈，各具特色，为电力系统提供一批新一代性
4、能优良、功能齐全、工作可靠的继电保护装置11名词解释元件电网中的元件是指一次设备，如线路、变压器、发电机等：在保护装置内部有提到元件，指保护装置的某环节，如电压元件、电流元件、启动元件、方向元件等；继电保护有二大研究方面：线路保护和元件保护，这里的元件指发电机、变压器、电容器等的主设备。第二节微处理器简介微机保护装置硬件的核心是微处理器其选择原则速度、功能、通用性和工作环境国内外微机保护装置所用的微处理器单片机数字信号处理器(DSP)多核芯片：一个物理IC芯片上同时集结了多个中央微控制器和外围控制器，并实现多个控制器的并行处理第三节微机继电保护硬件系统的构成微机保护是用微机实现继电保护功能难点
5、在于电气量测量和执行部分，判据比较和逻辑部分是微机的强项电气量测量的关键：模拟信号转变数字信号离散时间信号的数字化表示输入信号测量部分整定值逻辑部分执行部分输出信号16。另0.60.40.20-0.20.4-0.6084020XX年400060008000*120XX年数值上的数字化:每个数值必须转变为二进制的微机能够读懂的数字量时间上的离散化10.80.60.40.2-0.2-0.4-0.6*_*-0.S405101520251微机保护装置硬件系统构成按功能可分为五个部分数据采集单元：包括电压形成和模数转换等模块，完成将模拟输入量准确地转换为数字量的功能。数据处理单元：包括微处理器、只读存储
6、器、随机存取存储器、定时器以及并行口等。微处理器执行存放在程序存储器中的保护程序，对数据采集系统输入至随机存储器中的数据进行分析处理，以完成保护功能。开关量输入/输出接口：由若干并行接口、光电隔离器及中间继电器组成，完成保护出口跳闸、信号报警、外部接地输入及人机对话等功能。通信接口：包括通信接口电路及接口实现多机通信和联网。电源：供给微处理器、各集成电路及继电器等所需电源。微机保护装置硬件系统构成按功能可分为五个部分数据采集系统：将模拟输入量准确地转换为数字量的功能。数据处理单元：执行程序存储器中的保护程序，对数据采集系统输入的数据分析处理，以完成保护功能通信接口：实现多机通信和联网开关量输入
7、/输出接口：完成保护出口跳闸、信号报警及人机对话等功能电源（一）数据采集单元1.电压变换微机保护要从被保护元件的电流互感器、电压互感器等取得电气量信息.但这些互感器二次侧数值的变化范围与微机保护装置硬件电路对输入信号的承受水平并不匹配，故需要降低或变换电压变换器:类似与小电压互感器电流变换器：通过电流变换器二次侧电压变换回路并联电阻的方式取得微机保护装置硬件芯片所需的电位信号电流、电压变换回路除了起电气量变换作用外，还起隔离作用电流变换回路2 .采样保持电路及采样频率的选择采样保持电路原理模拟信号进行数字量转换时，从起动转换到转换结束输出数字量,需要一定的时间。为了防止转换误差,必须使模拟信号
8、在转换过程中基本保持不变。采样保持器的作用；把随时间连续变化的电气量离散化在一个极短的时间内测量模拟输入量在该时刻的瞬时值并在模数转换器进行转换的期间保持其输出不变工作原理：开关S受逻辑输入端电平控制采样状态：高电平时S闭合，电容迅速充电，使电容两端电压等于采样时刻的电压值保持状态：S打开，则电容C上保持住K打开瞬间的电压值输入信号的采样保持过程如图2-9所示TC为采样脉冲宽度，TS为采样周期采样保持电路输出的信号已经是离散化的模拟量采样周期TS的倒数称为采样频率fS,其选择是微机保护硬件设计的一个关键问题采样频率应该选多少？采样频率越高，精度越高，但要求微处理器的运算速度越高微机保护为实时系
9、统，数据采集单元以采样频率所决定的时间向微处理器输入数据微处理器必须在一个采样周期内完成所需的各种运算和操作采样频率过低，将不能真实反映被采样信号的变化情况采样频率的选择连续时间信号经采样离散化成为离散时间信号后是否会丢失一些信息？以下图为例进行分析，设信号的频率为fo每周采样一个点，即fs=f0:采样所得到的是一直流量f。,即每两周采样3个点，采样得到的是个频率低于f的低频信号当fs=2f0时，采样所得到的波形的频率为fofS=l.S只有fS2fmax时，采样后所得到的信号才有可能较为真实地代表输入信号，否则会出现频率混叠现象，造成信号失真一一香农采样定理3 .模拟低通源波器对于微机保护而言
10、大多数的保护原理都是基于工频或低频电气量-所要求的采样频率不需要很高但是在系统故障瞬间，电压、电流信号中都可能含有相当高的频率分量为了满足采样定理，防止频率混叠，必须限制输入信号的最高频率一-前置低通滤波器的作用-种使有用频率信号通过，同时抑制无用频率信号的电路无源滤波器有源源波器，RC元件与运算放大器构成无源滤波器RLC元件构成常用的二阶无源低通滤波器的电路图及对应的幅频特性二阶无源低通滤波其传递函数为H(三)=11+3RCS+(RCS)2(Rl=R2=R)调整RC数值可以改变滤波器的截止频率，一般取为fs/2接线简单，但对信号有衰减作用，且会带来延时幅频特性曲线有源低通滤波器频率特性更理想
11、是主要采用的方式4 .模拟量多路转换开关继电保护原理绝大多数基于多个输入信号，因此保护装置必需对多个模拟量同时采样每通道都设置A/D转换器，同时采样后同时进行A/D转换一一经济上不划算全部通道合用一个A/D转换器，同时采样，依次A/D转换一一需要多路转换开关通道1通道2采样保持器1采样保持器2采样保持器nA/D转换器1A/D转换器2A/D转换器n通道1数据总线通道2采样保持器1采样保持器2采样保持器n多路转换器A/D转换器数据总线通道n通道n同时采样同时A/D转换同时采样依次A/D转换多路转换开关一-实现通道切换，轮流由公用的模数转换器将模拟量转换成数字量二进制通道地址，基本原理由微机控制把多
12、个模拟量通道按顺序赋予不同的二进制地址在微机输出地址信号后，多路转换开关通过译码电路选通某-通道(开关接通)多路转换器A/D转换器数据总线通道1通道2采样保持器1采样保持器2采样保持器n通道n接A/D芯片接模拟最通道同时采样依次A/D转换5 .模数转换器(A/D)微处理器只能对数字信号进行分析运算，所以检测到的随时间连续变化的电压、电流等模拟量必须转化成离散的数字量实现模拟量变换成数字量的硬件芯片一-模数转换器直接型：输入的模拟电压离散值被直接转换成数字代码，不经任何中间变换一一逐次逼近式A/D转换器原理间接型：先把输入的模拟电压转换成某种中间变量，然后再把这个中间变量转换成数字代码输出一一电
13、压频率变换式(VFC)逐次逼近式A/D转换器将-待转换的模拟输入信号Uin与一个推测信号Ui相比较，根据推测信号大于还是小于输入信号来决定增大还是减小该推测信号，以便向模拟信号逼近推测信号由D/A转换器的输出获得推测值的取值方法使二进制计数器中的每一位从最高位其依次置1,尚未置位的较低各位为0;若模拟输入信号小于推测信号，则比较器输出为零，计数器该位清零若模拟输入信号大于推测信号，则比较器输出为L计数器该位保持1不断比较，直到最末一位数据输出位即对应模拟输入信号的数字量例子：输入的模拟量为191二进制计数器的最高位D7置1,即*-*,对应十进制为128,因此有*,所以最高位的1保留下来接着是次
14、高位D6置1,即为*-*,对应十进制为192,有*,于是次高位应该清零然后是比较第三位，将其置1,即为*-*,对应十进制为160,有*,于是该位的1保持下来如此依次比较，最后可得模拟量的数字转换结果为*-*A/D转换器的主要技术指标(一)分辨率：A/D转换器所能分辨模拟输入信号的最小变化量。即数字输出最低位1所对应的模拟量大小。设A/D转换器位数为n,满量程电压为FSR,则定义为FSR2n举例：一个满量程为IOV的12位A/D,分辨率为2.44mV;16位A/D则为0.15mVA/D转换器的分辨率的高低取决于位数的多少分辨率=量程：A/D转换器所能转换模拟信号的电压范围。0V5V,-5V5V,
15、-IOV10V等精度绝对精度：输出数码的模拟电压与实际模拟电压之差绝对精度XIoo相对精度：绝对精度与FSR之比的百分数，FSR精度和分辨率是两个不同的概念。A/D转换器的主要技术指标(二)转换时间和转换速率转换时间：按照规定的精度将模拟信号转换为数字信号并输出所需要的时间，一般用微秒表示。转换速率：能够重复进行数据转换的速度，用每秒转换的次数表示。实际应用中，至少要求所有通道轮流转换所需要的时间总和小于采样间隔（二）数据处理单元数据处理单元包括微处理器、只读存储器、随机存取存储器、定时器以及并行口等，核心是微处理器。微处理器执行存放在程序存储器中的保护程序，对数据采集系统输入至随机存储器中的数据进行分析处理，以完成保护功能微处理器内部设置有一定容量的存储器，但一般不能满足实际需求，需要从外部进行扩展，配置外部存储器程序常驻于只读存储器（EPRoM）计算过程和数据记录所需要的临时存储由随机读写存储器（RAM）实现保护定值等信
