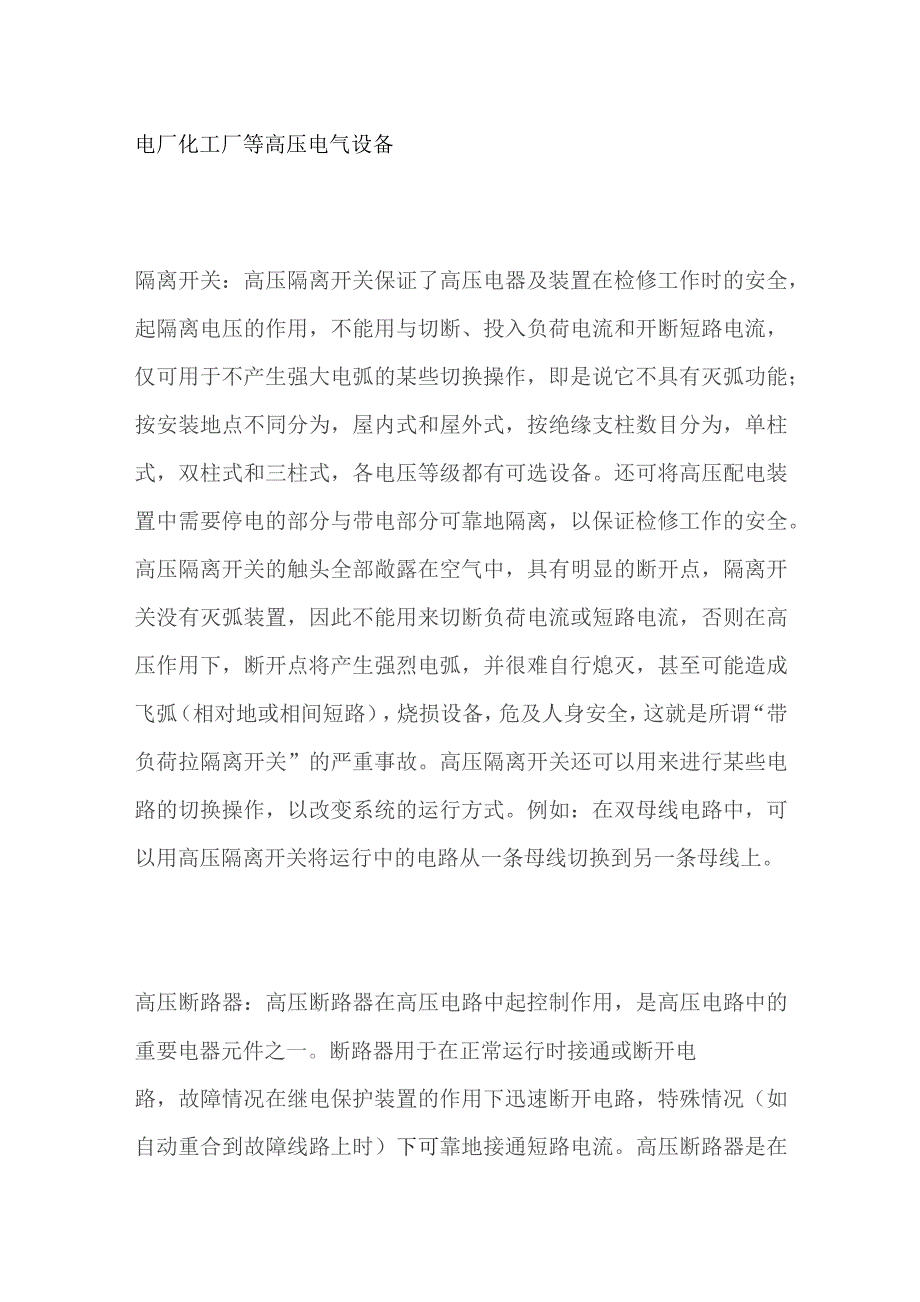

1、电厂化工厂等高压电气设备隔离开关：高压隔离开关保证了高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。还可将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。高压隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损

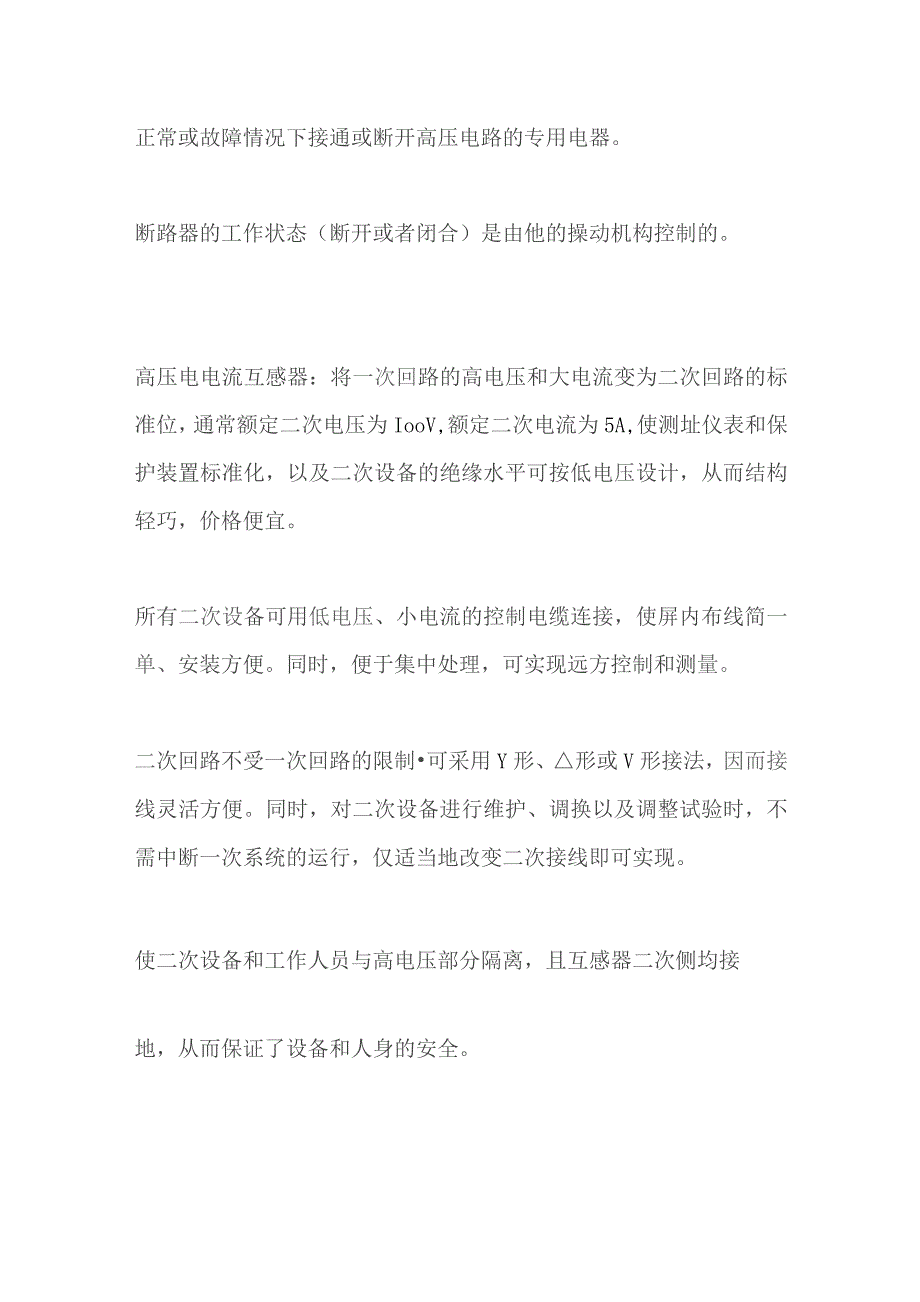

2、设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。高压隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。例如：在双母线电路中，可以用高压隔离开关将运行中的电路从一条母线切换到另一条母线上。高压断路器：高压断路器在高压电路中起控制作用，是高压电路中的重要电器元件之一。断路器用于在正常运行时接通或断开电路，故障情况在继电保护装置的作用下迅速断开电路，特殊情况（如自动重合到故障线路上时）下可靠地接通短路电流。高压断路器是在正常或故障情况下接通或断开高压电路的专用电器。断路器的工作状态（断开或者闭合）是由他的操动机构控制的。高压电电流互感器：将一次回路的高电压和大电流变为二次

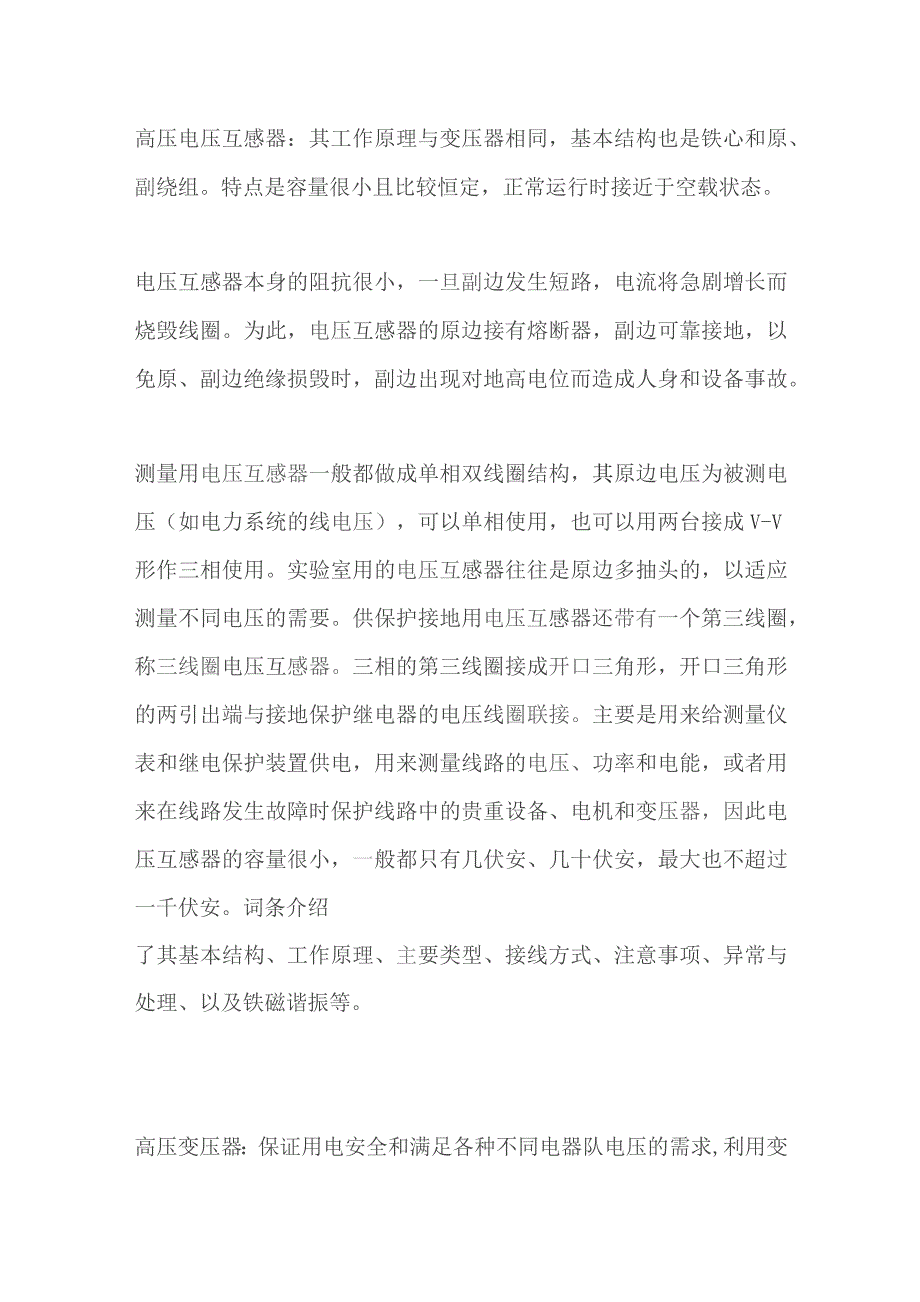

3、回路的标准位，通常额定二次电压为IooV,额定二次电流为5A,使测址仪表和保护装置标准化，以及二次设备的绝缘水平可按低电压设计，从而结构轻巧，价格便宜。所有二次设备可用低电压、小电流的控制电缆连接，使屏内布线简一单、安装方便。同时，便于集中处理，可实现远方控制和测量。二次回路不受一次回路的限制可采用Y形、形或V形接法，因而接线灵活方便。同时，对二次设备进行维护、调换以及调整试验时，不需中断一次系统的运行，仅适当地改变二次接线即可实现。使二次设备和工作人员与高电压部分隔离，且互感器二次侧均接地，从而保证了设备和人身的安全。高压电压互感器：其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点
4、是容量很小且比较恒定，正常运行时接近于空载状态。电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。主要是用来给测量仪表和继
5、电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。高压变压器：保证用电安全和满足各种不同电器队电压的需求,利用变压器将高压降低，变压器还具有变换电流的作用，变压器还具有变换阻抗的作用。高压成套开关柜：高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用。高压开关柜按作电压等级在3.6kV550kV的电器产品，高压隔离开关与接地开关、高压负荷开
6、关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。具备五防功能1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进入工作位置合闸。（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜前后门用接地刀上的机械与柜门闭锁。（防止误入带电间隔）4、高压开关柜内的真空断路器在工作时合闸，接地刀无法关合投入。（防止带电合接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。（防止带负荷拉刀闸）高压电容器：高压电容器具有耗损低、质量轻的特点，主
7、要作用有：在输电线路中，利用高压电容器可以组成串补站，提高输电线路的输送能力。在大型变电站中，利用高压电容器可以组成静止型相控电抗器式动态无功补偿装置（SVC）,提高电能质量。在配电线路末端，利用高压电容器可以提高线路末端的功率因数,保障线路末端的电压质量。在变电站的中、低压各段母线，均装有高压电容器，以补偿负荷消耗的无功，提高母线侧的功率因数。在有非线性负荷的负荷终端站，也会装设高压电容器，作为滤波用。消弧线圈：消弧线圈顾名思意就是灭弧的，是一种带铁芯的电感线圈。它接于变压器（或发电机）的中性点与大地之间，构成消弧线圈接地系统。电力系统输电线路经消弧线圈接地，为小电流接地系统的一种。正常运行时，消弧线圈中无电流通过。而当电网受到雷击或发生单相电弧性接地时，中性点电位将上升到相电压，这时流经消弧线圈的电感性电流与单相接地的电容性故障电流相互抵消，使故障电流得到补偿，补偿后的残余电流变得很小，不足以维持电弧，从而自行熄灭。这样，就可使接地故障迅速消除而不致引起过电压。高压电缆：高压电缆是电力电缆的一种，是指用于传输Ikv-100Okv之间的电力电缆，多应用于电力传输和分配。
