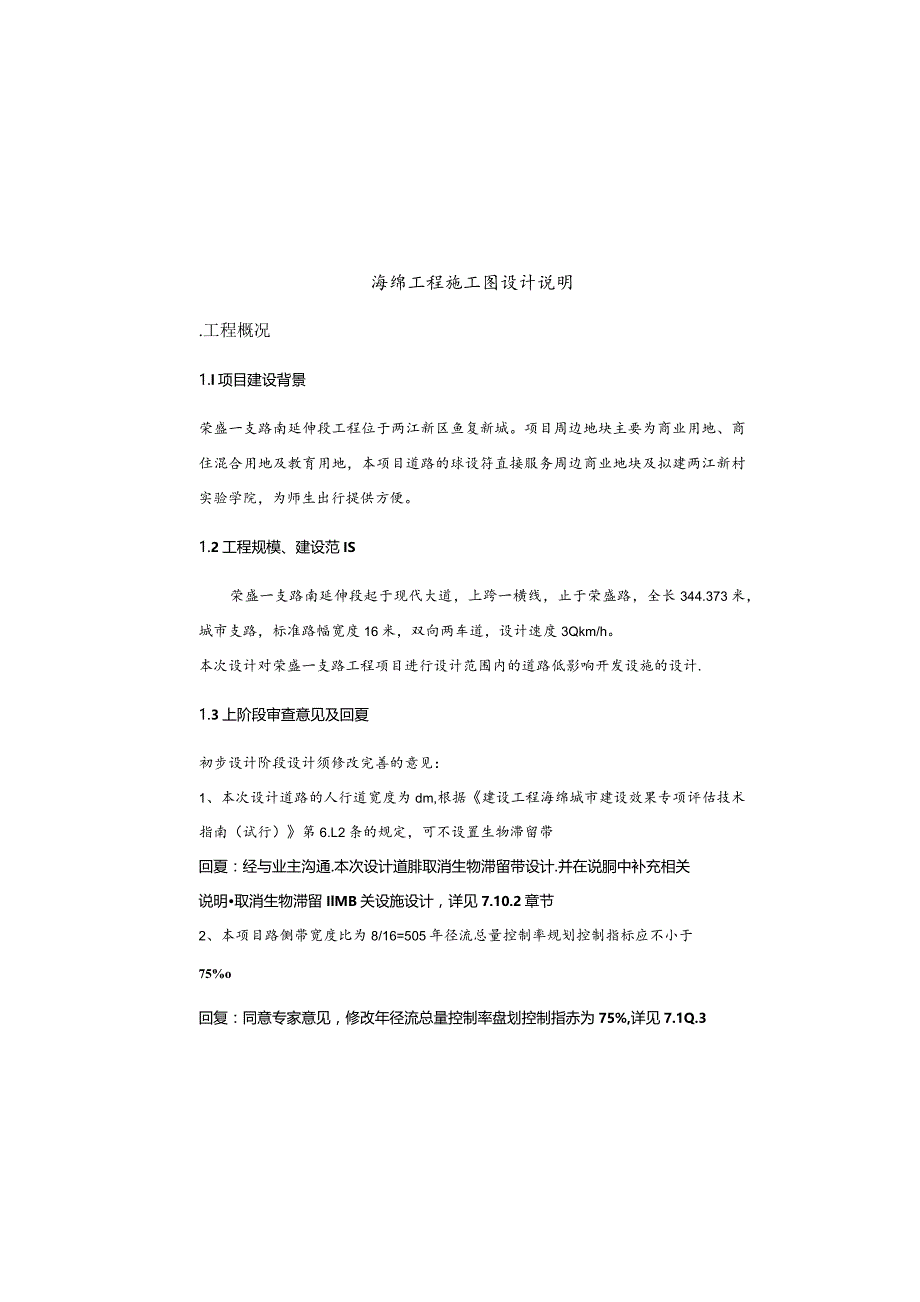

1、海绵工程施工图设计说明.工程概况1.l项目建设背景荣盛一支路南延伸段工程位于两江新区鱼复新城。项目周边地块主要为商业用地、商住混合用地及教育用地，本项目道路的球设符直接服务周边商业地块及拟建两江新村实验学院，为师生出行提供方便。1.2工程规模、建设范IS荣盛一支路南延伸段起于现代大道，上跨一横线，止于荣盛路，全长344.373米，城市支路，标准路幅宽度16米，双向两车道，设计速度3Qkm/h。本次设计对荣盛一支路工程项目进行设计范围内的道路低影响开发设施的设计.1.3上阶段审查意见及回夏初步设计阶段设计须修改完善的意见：1、本次设计道路的人行道宽度为dm,根据建设工程海绵城市建设效果专项评估技

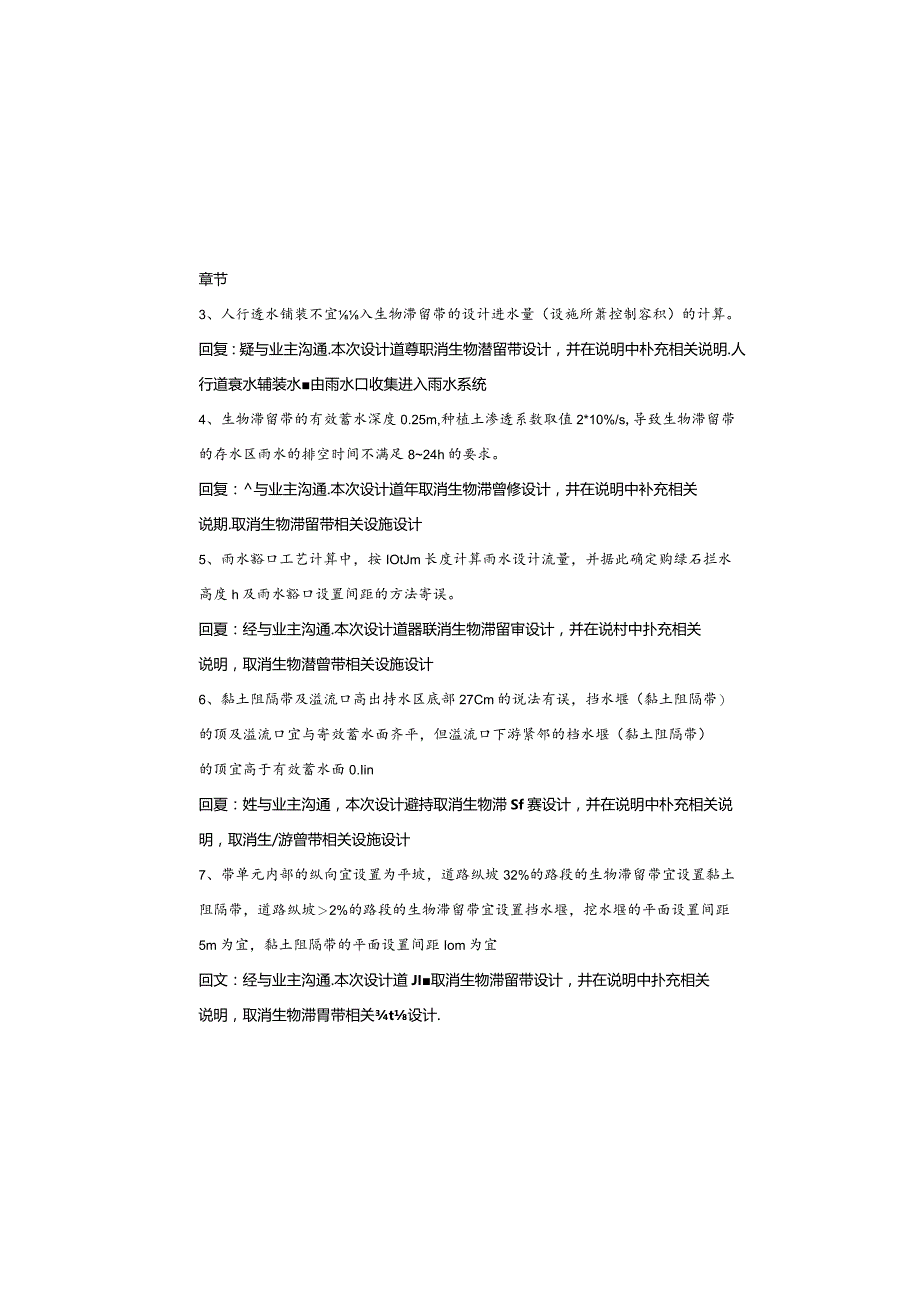

2、术指南（试行）第6.L2条的规定，可不设置生物滞留带回夏：经与业主沟通.本次设计道腓取消生物滞留带设计.并在说胴中补充相关说明取消生物滞留IlMB关设施设计，详见7.10.2章节2、本项目路侧带宽度比为8/16=505年径流总量控制率规划控制指标应不小于75%o回复：同意专家意见，修改年径流总量控制率盘划控制指赤为75%,详见7.1Q.3章节3、人行透水铺装不宜入生物滞留带的设计进水量（设施所箫控制容积）的计算。回复：疑与业主沟通.本次设计道尊职消生物潜留带设计，并在说明中朴充相关说明.人行道衰水辅装水由雨水口收集进入雨水系统4、生物滞留带的有效蓄水深度0.25m,种植土渗透系数取值2*10%
3、/s,导致生物滞留带的存水区雨水的排空时间不满足824h的要求。回复：与业主沟通.本次设计道年取消生物滞曾修设计，井在说明中补充相关说期.取消生物滞留带相关设施设计5、雨水豁口工艺计算中，按IOtJm长度计算雨水设计流量，并据此确定购绿石拦水高度h及雨水豁口设置间距的方法寄误。回夏：经与业主沟通.本次设计道器联消生物滞留审设计，并在说村中扑充相关说明，取消生物潜曾带相关设施设计6、黏土阻隔带及溢流口高出持水区底部27Cm的说法有误，挡水堰（黏土阻隔带）的顶及溢流口宜与寄效蓄水面齐平，但溢流口下游紧邻的档水堰（黏土阻隔带）的顶宜高于有效蓄水面0.Iin回夏：姓与业主沟通，本次设计避持取消生物滞S

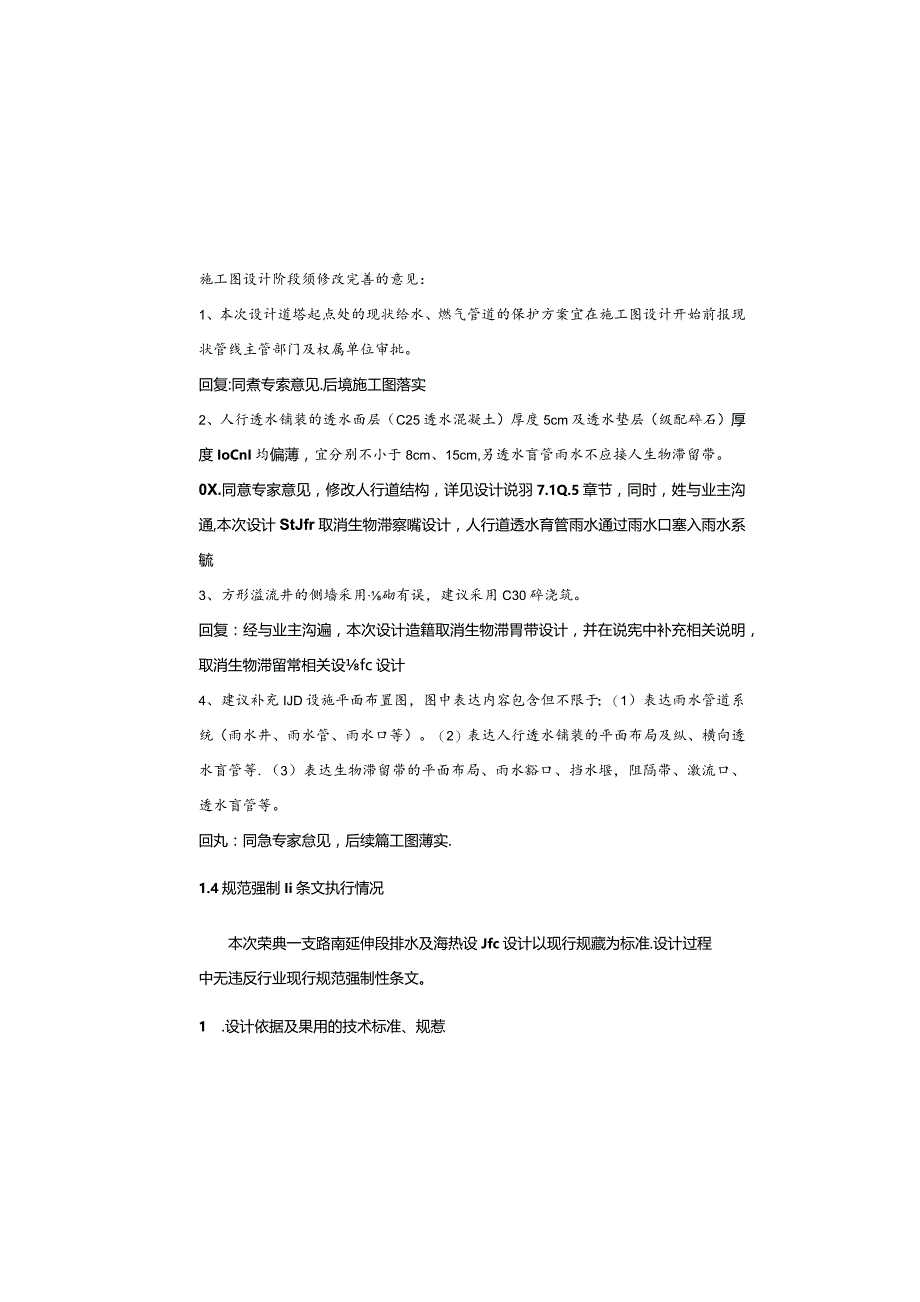

4、f赛设计，并在说明中朴充相关说明，取消生/游曾带相关设施设计7、带单元内部的纵向宜设置为平坡，道路纵坡32%的路段的生物滞留带宜设置黏土阻隔带，道路纵坡2%的路段的生物滞留带宜设置挡水堰，挖水堰的平面设置间距5m为宜，黏土阻隔带的平面设置间距Iom为宜回文：经与业主沟通.本次设计道JI取消生物滞留带设计，井在说明中扑充相关说明，取消生物滞胃带相关t设计.施工图设计阶段须修改完善的意见：1、本次设计道塔起点处的现状给水、燃气管道的保护方案宜在施工图设计开始前报现状管线主管部门及权属单位审批。回复:同煮专索意见.后境施工图落实2、人行透水铺装的透水面层（C25透水混凝土）厚度5cm及透水垫层（级配
5、碎石）厚度IoCnI均偏薄，宜分别不小于8cm、15cm,另透水盲管雨水不应接人生物滞留带。0X.同意专家意见，修改人行道结构，详见设计说羽7.1Q.5章节，同时，姓与业主沟通,本次设计StJfr取消生物滞察嘴设计，人行道透水育管雨水通过雨水口塞入雨水系毓3、方形溢流井的侧墙采用砌有误，建议采用C30碎浇筑。回复：经与业主沟遍，本次设计造籍取消生物滞胃带设计，并在说宪中补充相关说明，取消生物滞留常相关设fc设计4、建议补充IJD设施平面布置图，图中表达内容包含但不限于；（1）表达雨水管道系统（雨水井、雨水管、雨水口等）。（2）表达人行透水铺装的平面布局及纵、横向透水盲管等.（3）表达生物滞留带
6、的平面布局、雨水豁口、挡水堰，阻隔带、激流口、透水盲管等。回丸：同急专家怠见，后续篇工图薄实.1.4规范强制Ii条文执行情况本次荣典一支路南延伸段排水及海热设Jfc设计以现行规藏为标准.设计过程中无违反行业现行规范强制性条文。1 .设计依据及果用的技术标准、规惹2.1设计依据(1)与重庆两江新区鱼复工业园建设投资有限公司基订的的本项目设计合同；(2)业主单位提供的项目区1：500地形图；(3)业主单位提供的复盛核心区修改后锵网方案图CAD版、鱼复片区污水管网系统图PDF版、综合管网规划建设管理图(2020第四季度)CAD版等；(4)业主单位提供的重庆两江新区鱼嘴组团OPN标准分区局部控规一般技
7、术性内容修改；(5)荣屈一支路南延伸段建设项目用地预审与选址意见书；(6)重庆两江新区经济运行局关于荣盛一支路南延伸段可行性研究报告的批复：(7)业主单位提供的两江新村实验学校总平面图CAD版；(8)重庆市住房和城乡建设委员会轨道办提供的轨道4号线平面及纵断面设计图。(9)道路专业提供的施工图。2.2采用的规范标准城市给水工程项目规范(GB55026-2022)城乡排水工程项目规范CGB55027-02)建筑与市政工程施工质量控制通用规范(GB55032-2022)建筑给水排水与节水通用规范(GB55020-202L)建筑节能与可再生能源利用通用规范(GR55015-2021)建筑与市政工程抗
8、震通用规范(GB5500-20l)室外给水设计标准(GB500132018)室外排水设计标准CGB50014-2021)工程建设标准强制性条文(城市建设部分)(2013年版)市政公用工程设计文件编制深度规定(2013版)重庆市市政工程施工图设计文件编制技术规定2017年版重庆市海绵城建设工程设计文件编制深度规定(2016.11重庆市城乡建设委员会)城市通信工程规划规范(GB50853-2013)城镇燃气规划规范(GB/T51098-2015)城市电力规划规范(GB,50293-2014)城镇雨水调蓄工程技术规范(GB51174-2017)给水排水工程管道i构设计规范(CB50332-2017)
9、城市工程管线综合规划规范(GB50289-2016)给水排水管道工程施工及验收规范(GR502682008)城镇雨水调蓄工程技术规范GB51174-2017雨水集蓄利用工程技术规范GB505962010透水器面转和透水路面板(GB/T25993-2010)海绵城市建设技术指南-低影响开发雨水系统构建（2014年ID月）重庆市给水、排水、电力、通信、燃气工程规划导则（2007.12重庆市规划局）重庆市海绵城市规划与设计导则2016.12重庆市城乡建设委员会低影响开发设施施工及验收标准为（DBJ50/T-290-2018）低影响开发雨水系统设计标准（DBJ50/T-2922018）海绵城市绿地设计
10、技术标准（DB.T50/T-293-2018）重庆市城市道路与开放空间低影响开发雨水设施标准设计图集（DjRTT03）重庆市海绵城市建设管理办法（试行）（渝府办发2018135号）重庆市城乡建设委员会关于贯彻落实重庆市海绵城市建设管理办法（试行）的通知渝建2018558号埋地塑料给水管道工程技术规程（CU101-2016/J362-2016）关于进一步加强城市排水管河工程建设城量管理工作的通知渝建发（2019）10号重庆市建设领域禁止、限制使用落后技术通告（2019年版）3LIDI3.1 海绵设蒲建设情况说明根据建设工程海端城市堂设效果专项评估技术指南（试行）第6.1.2条规定.同时满足周边人
11、行道使用空问求.并结合该工程初步设计专家审杳怠见.本次道路海绵设熬不宜设置复杂性生物滞留带。3.2 设计原则（1）道路LID设施的选择应与规划用地性质相协调，因地制宜、经济有效、方便易行，充分结合道路红线内外绿化带进行设计；（2）道路Ln）设施的选择应充分考虑设计道路及其周边的土壤.地质特征:（3）道路LID设施只负责收集道路范围的降雨，地块内部的雨水通过地块内部的LlD设施处理、外排雨水通过雨水管直接汇入市政雨水系统；（4）有泄流通道功能的道路应满足洪涝水的顺坡排放至下游泄洪通道，且道路不应存在可能产生内涝特征的低洼点，若非工程措施因地势受限，则应保证有雨水塘等雨水调蓄设施。3.3 功能设施
12、比选道路工程LID系统包括雨水花园、渗水路面（人行道）、生杰树池、雨水管网等。Ln）低影响开发设施往往具有补充地下水、集蓄利用、削减峰值流量及净化雨水等多个功能。低影响开发设施比选一览表单项设施功能控制目标处置方式经济性污染物去除率（以SS计，%）景观效果集蓄利用雨水补充下水削减峰值流量净化水输径流总量役流峰值卷流污染分散相对集中造费用维护普用透水OO.迁低80-90单项设施功能控制目标处置方式经济性污染物去除率（以S3计，%）景观效果集蓄利用雨水补它地下水削峰值流量净化雨水转输径流总量径流峰径流污染分相对集中建造费用维护费用装透水水泥混凝土OOOOOJ高中80-90透水沥青混凝土OOOQ高中80-90绿色屋顶OOO高中70-80好下沉式绿地OO低低般简易型生物滞留设施OOJ低低好复杂型生物滞留设施OOV中低70-95好漆透#OO.中中70-80般单项设施功能控制目标处置方式经济性污染物去除率（以SS计，%）景观效果集蓄利用雨水补充下水削减峰值流量净化雨水转输径流总量役流峰值径流污染分散相对集中建造费用维护费用渗井OOQJ低低湿塘OO高中50-80好雨水湿地OO高中50-80好调节塘OO0O高中般调节池OOOOOO高中型植草沟O0O注低35-90般干式植草沟OOOOfi低35-90好湿式植草沟OOO.OO.J中低好渗管/MOO
