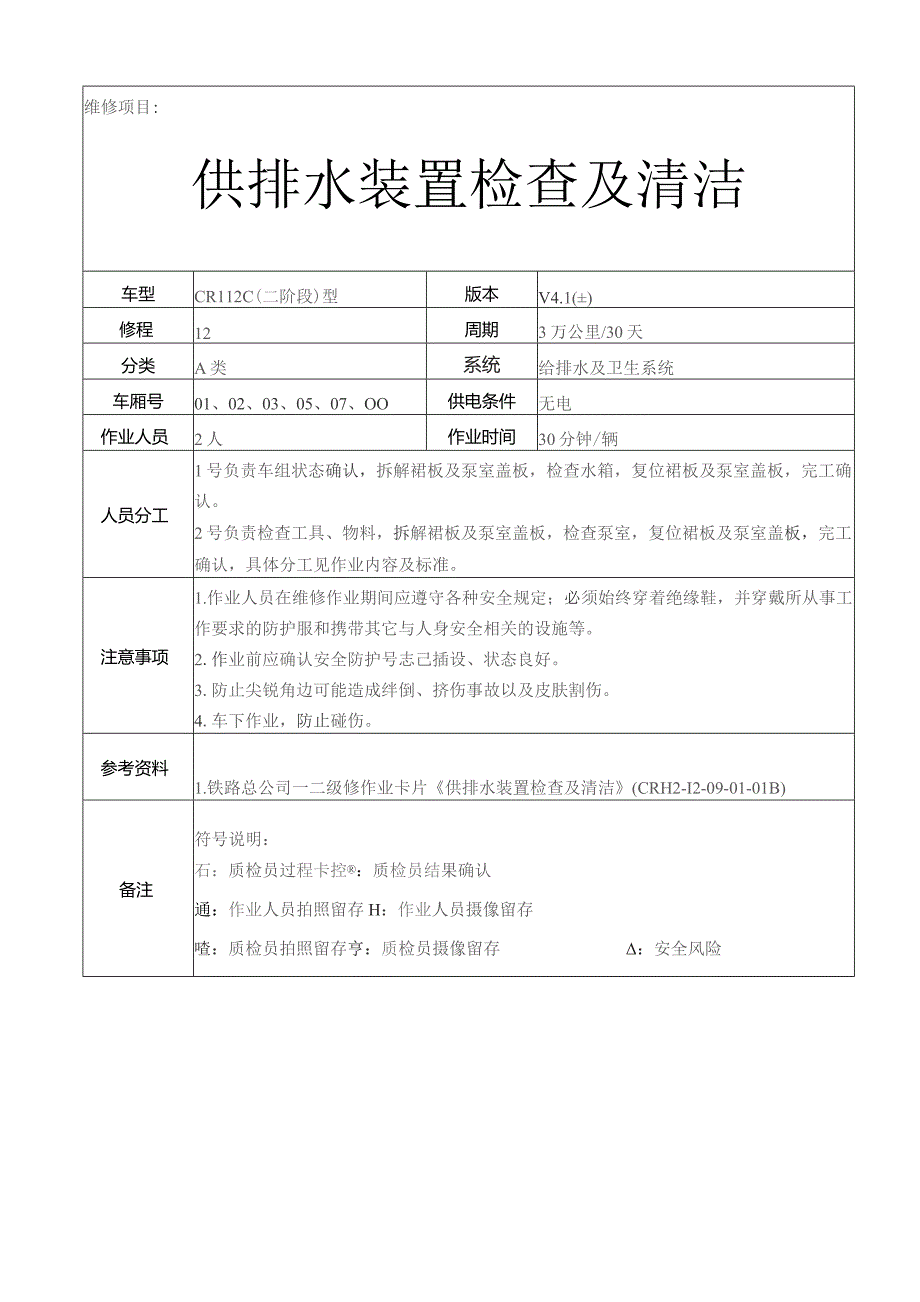

1、维修项目:供排水装置检查及清洁车型CR112C(二阶段)型版本V4.1()修程12周期3万公里/30天分类A类系统给排水及卫生系统车厢号01、02、03、05、07、OO供电条件无电作业人员2人作业时间30分钟/辆人员分工1号负责车组状态确认，拆解裙板及泵室盖板，检查水箱，复位裙板及泵室盖板，完工确认。2号负责检查工具、物料，拆解裙板及泵室盖板，检查泵室，复位裙板及泵室盖板，完工确认，具体分工见作业内容及标准。注意事项1.作业人员在维修作业期间应遵守各种安全规定；必须始终穿着绝缘鞋，并穿戴所从事工作要求的防护服和携带其它与人身安全相关的设施等。2.作业前应确认安全防护号志己插设、状态良好。3.

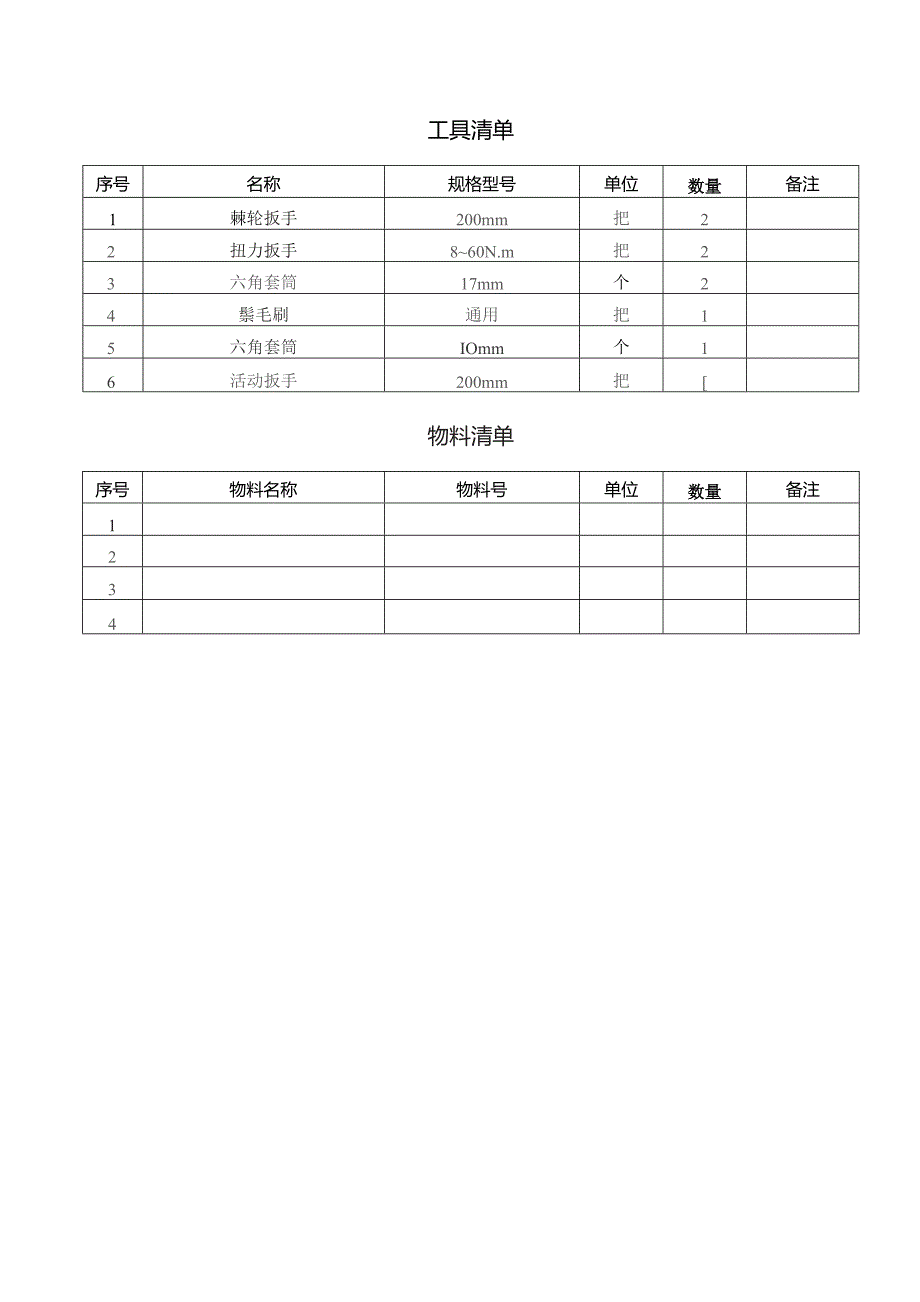

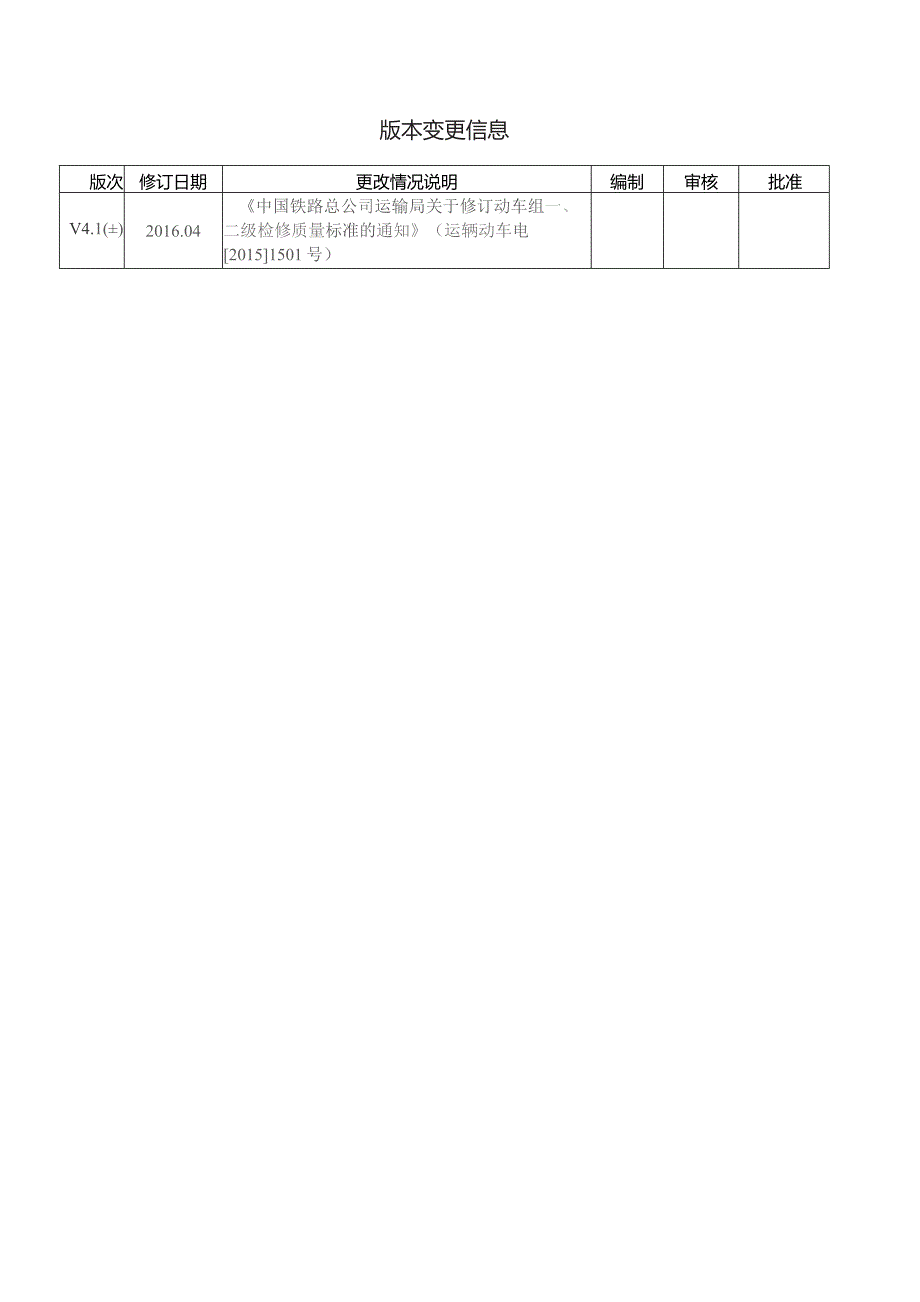

2、防止尖锐角边可能造成绊倒、挤伤事故以及皮肤割伤。4.车下作业，防止碰伤。参考资料1.铁路总公司一二级修作业卡片供排水装置检查及清洁(CRH2-I2-09-01-01B)备注符号说明：石：质检员过程卡控：质检员结果确认通：作业人员拍照留存H：作业人员摄像留存喳：质检员拍照留存亨：质检员摄像留存：安全风险版本变更信息版次修订日期更改情况说明编制审核批准V4.1()2016.04中国铁路总公司运输局关于修订动车组一、二级检修质量标准的通知（运辆动车电20151501号）工具清单序号名称规格型号单位数量备注1棘轮扳手200mm把22扭力扳手860N.m把23六角套筒17mm个24鬃毛刷通用把15六角套
3、筒IOmm个16活动扳手200mm把物料清单序号物料名称物料号单位数量备注1234序号作业项目作业内容及标准1开工准备1.1车组状态确认1号：(1)确认作业计划单中的作业车组号及股道。(2)确认作业股道接触网己断电，接地杆己挂。(3)确认作业车组已放电，受电弓降下，VCB断开。1.2检查工具2号：(1)按工具清单清点工具。(2)检查工具性能状态良好，计量工具(扭矩扳手)定检标签清晰、有效。辎2检查,1拆解裙板及泵室盖板1、2号：(1)使用棘轮扳手配合17mm套筒拆下水箱相应位置裙板。(裙板、底板扭力标准为25N.m)一-D_._2号丰偏1)/-,旺工J-，几工TT(700L)/轩水就OoU3号
4、GM2)4号丰制，幸下O(X)L)/5号8呼6号丰册5卜玄工-工/1卜工*一-一一工4工TITWOQL)/7号勃6)8与丰借1M7OOL)/幸二-200L)水箱布置图(2)使用电动扳手配合IOnini套筒拆卸泵室检查门M6螺栓。泵室检查门1号:(1)目视检查箱体无变形、破损、泄漏，防寒材料无缺损或脱落。(2)目视检查注水口、护盖无变形、破损和，胶垫无老化、破损。(3)目视检查排水阀无泄漏、无损伤，手动开关排水阀动作良好。检查水箱2.2水箱箱体喝卜注水口排水阀溢水管（4）目视检查溢水管外观良好。（5）手动检查液位传感器安装牢固、无破损。（6）目视检查吸气装置外观状况良好，安装牢固。辎（7）手动检
5、查水箱安装座螺栓安装牢固，防松标记清晰无错位。磁液位传感器检查泵室2号：2.3（1）打开排水阀，排尽水箱中水，使用活动扳手拆下水泵进水口过滤器滤网，进行清洗，完毕后恢复。辎水泵进水口过滤器（2）使用毛刷清洁泵室，确认各部件外观状态良好。（3）目视电源接线无破损、无变色、无松动。（4）检查泵室管路、排水电磁阀、进水电磁阀无损伤、无漏泄。（5）检查水泵加热块外观状态良好。（6）目视检查泵室防寒材料无缺损、脱落。辎泵室,Zl复位裙板及泵室电源接线水泵加热块1、2号：(1)使用扭力扳手配合IonlnI套筒复位泵室盖板，水泵室盖板紧固扭力值ION.m,涂打防松标记。磁屏(2)使用扭力扳手配合17三套筒复位相应水箱裙板，裙板紧固扭力值25N.m,涂打防松标记。I3完工清理(1)作业完毕后，应做到工完料净场地清。(2)如实填写检修记录并及时在管理信息系统中回填相关信息、。
