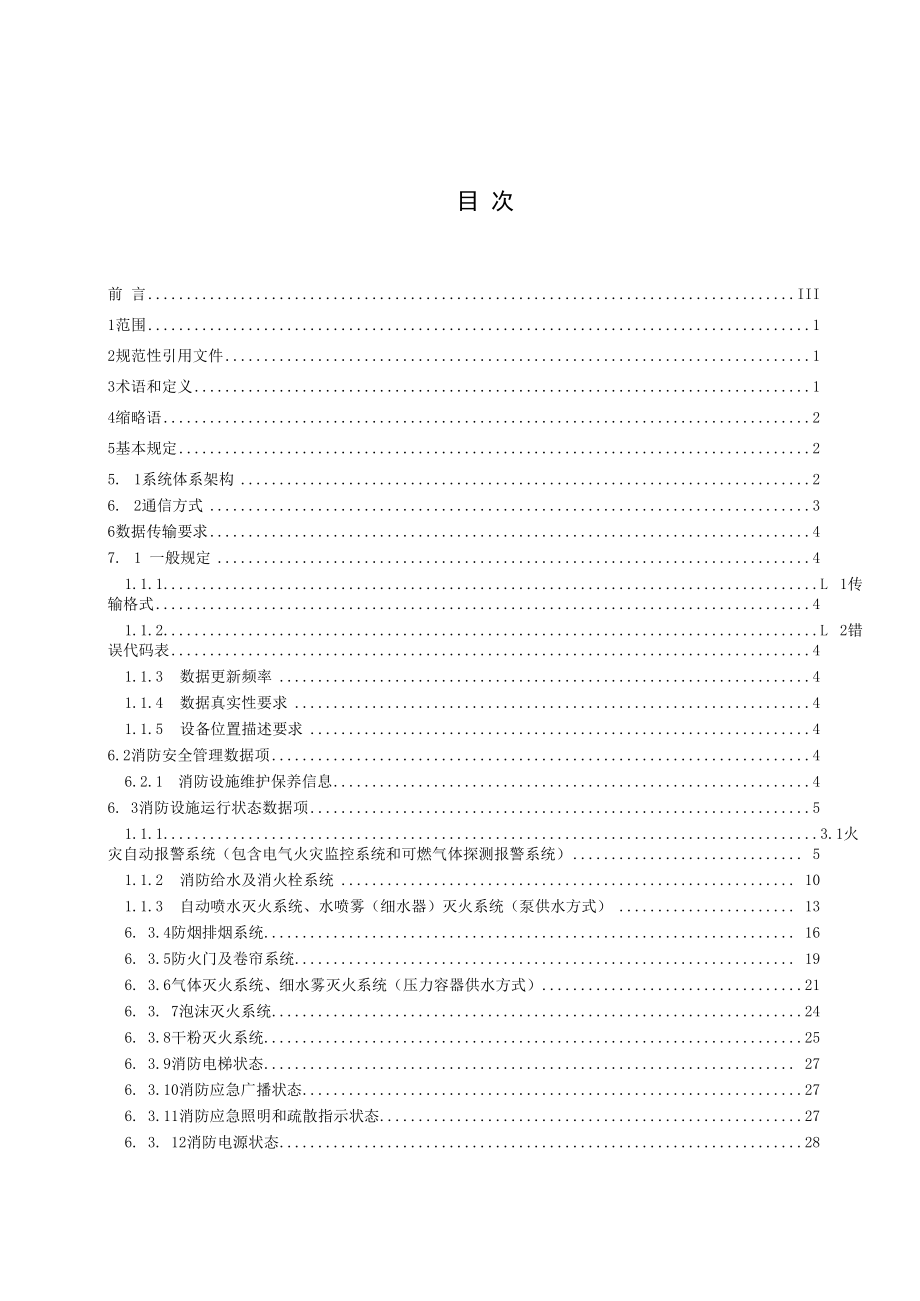

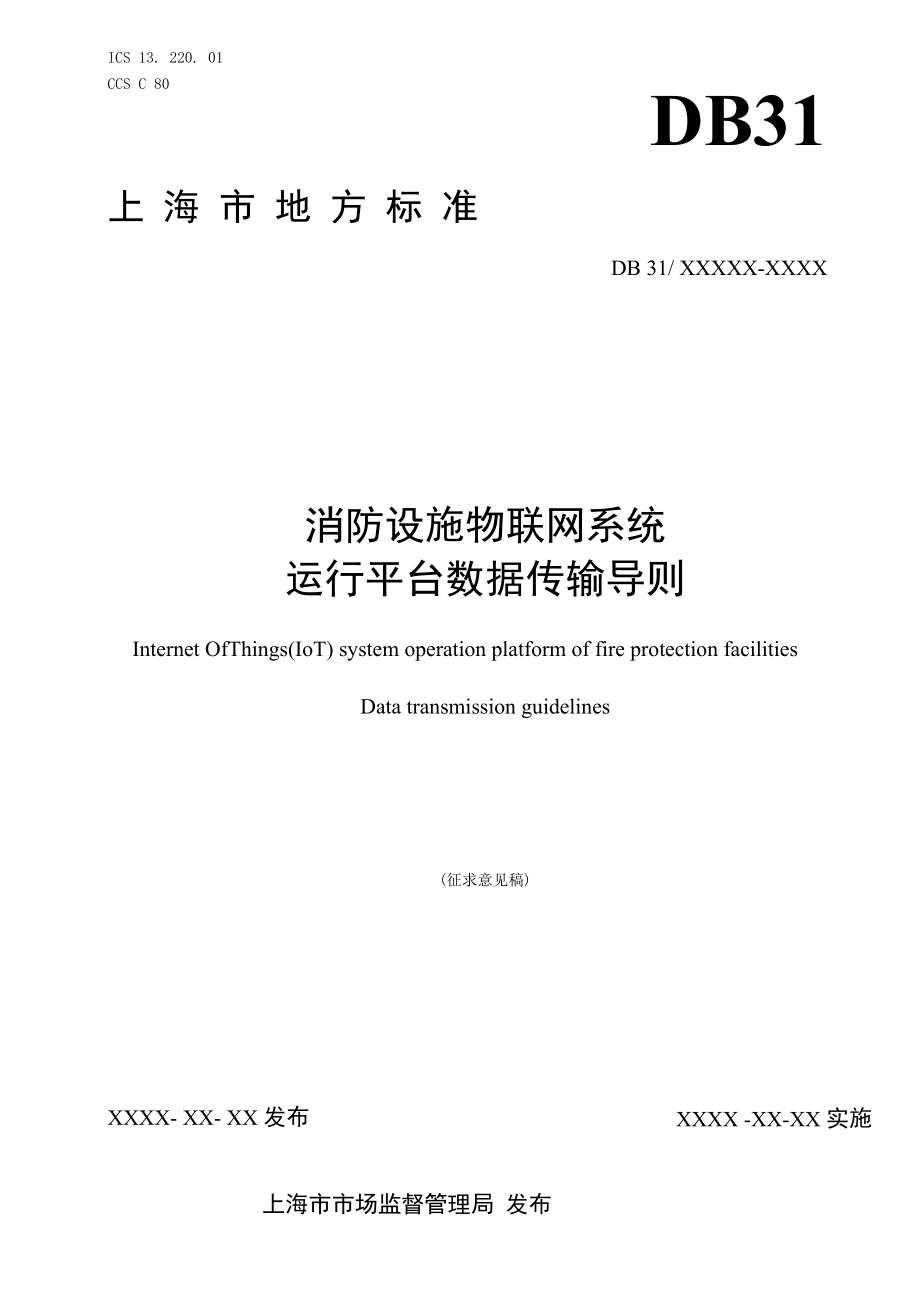

1、ICS 13. 220. 01CCS C 80DB31上 海 市 地 方 标 准DB 31/ XXXXX-XXXX消防设施物联网系统运行平台数据传输导则Internet OfThings(IoT) system operation platform of fire protection facilitiesData transmission guidelines(征求意见稿)XXXX -XX-XX 实施XXXX- XX- XX 发布上海市市场监督管理局 发布目 次前 言III1范围12规范性引用文件13术语和定义14缩略语25基本规定25. 1系统体系架构26. 2通信方式36数据传输要求47
2、. 1 一般规定41.1.1 L 1传输格式41.1.2 L 2错误代码表41.1.3 数据更新频率41.1.4 数据真实性要求41.1.5 设备位置描述要求46.2消防安全管理数据项46.2.1 消防设施维护保养信息46. 3消防设施运行状态数据项51.1.1 3.1火灾自动报警系统（包含电气火灾监控系统和可燃气体探测报警系统） 51.1.2 消防给水及消火栓系统 101.1.3 自动喷水灭火系统、水喷雾（细水器）灭火系统（泵供水方式） 136. 3.4防烟排烟系统 166. 3.5防火门及卷帘系统 196. 3.6气体灭火系统、细水雾灭火系统（压力容器供水方式）216. 3. 7泡沫灭火系

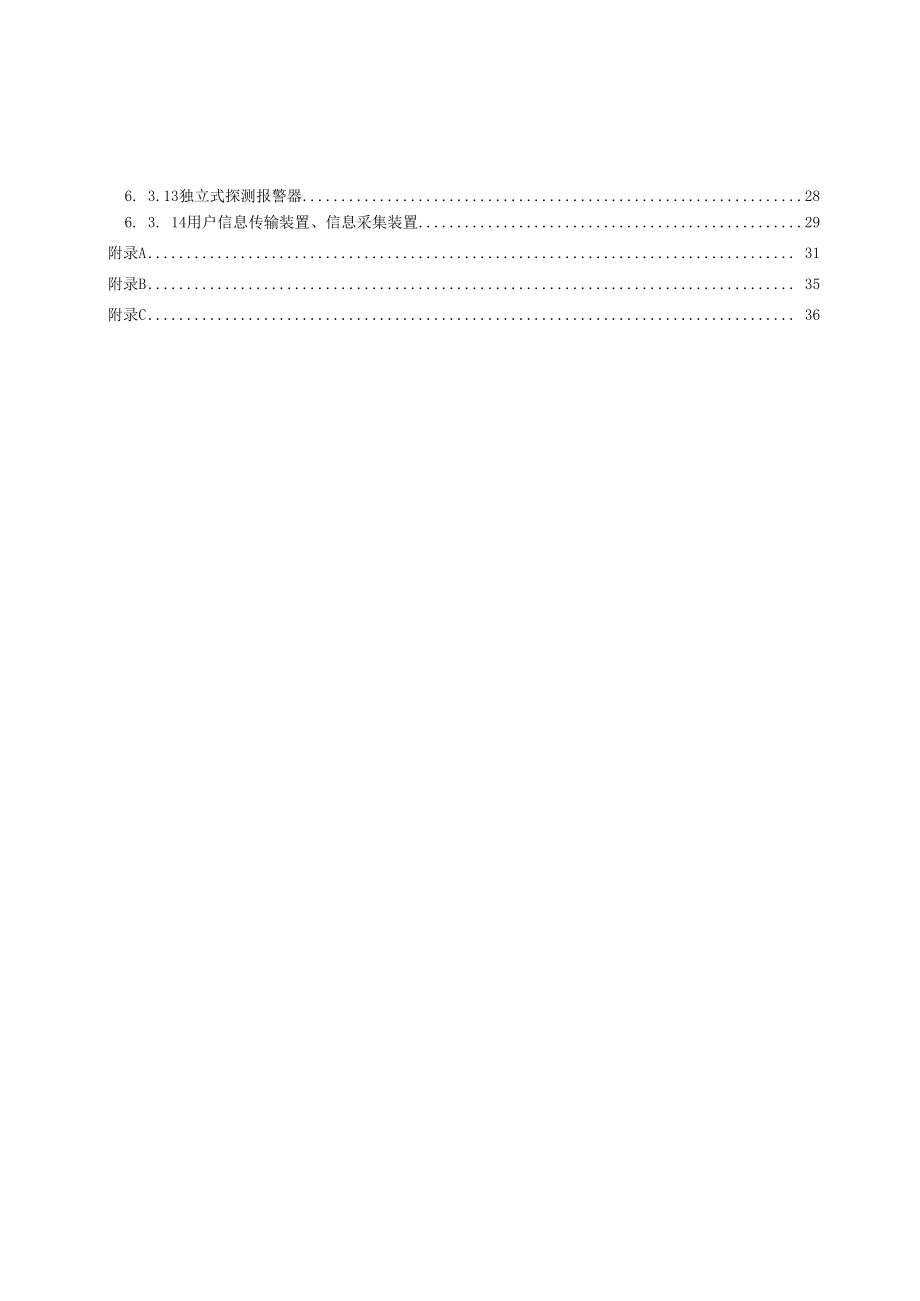

3、统246. 3.8干粉灭火系统256. 3.9消防电梯状态 276. 3.10消防应急广播状态276. 3.11消防应急照明和疏散指示状态276. 3. 12消防电源状态286. 3.13独立式探测报警器286. 3. 14用户信息传输装置、信息采集装置29附录A 31附录B 35附录C 36DB31T 5402022附录D 37, Z.I刖百本导则是根据消防设施物联网系统运行平台数据传输导则（试行）进行修订而成。本导则修编过程中，编制组遵照国家有关法律、法规和技术标准，进行了广泛深入的调查研究，认 真总结了试行阶段的实践经验，并在广泛征求意见的基础上，通过反复讨论、修改和完善，最后形成本 稿
4、。本导则修订的主要内容是：1、调整数据更新频率：设备监控状态变化时应立即上报，设备监控状态未变化时应每24小时上报 一次。2、规范设备位置描述：应保证准确直观，设备描述中应包含楼层、位置、设备类型等信息，若为 输入输出模块应标明是什么模块，例如：4楼卫生间烟感、IF走道电梯反馈模块。3、细化消火栓系统管网压力数据：消火栓系统中管网压力数据项拆分为市政管网压力、消火栓主 管网压力、消火栓末端压力三个数据项。4、细化自动喷水灭火系统压力数据：自动喷水灭火系统中管网压力数据项拆分为喷淋主管网压力、 喷淋末端压力两个数据项。5、增加报警主机连接状态：用户信息传输装置、信息采集装置状态数据项新增报警主机
5、连接状态。6、增加设备厂商和设备型号：用户信息传输装置、报警主机等设备增加设备厂商和设备型号。7、增加消防设施维护保养信息：增加维保过程中具体维保内容，包括功能测试涉及的点位信息、 外观检查的照片等。8、增加点位号字段：报警主机相关数据项增加点位号字段，与报警主机点位号保持一致，例如：9、删除项目信息、建（构）筑物信息、消防设施部件信息、查岗信息、消防设施检查信息等数据 项。消防设施物联网系统运行平台数据传输导则(2022年版)1范围本文件规定了消防设施物联网系统运行平台与消防物联网数据交换应用中心之间通过传输网络进 行数据交换通信的术语和定义、缩略语、系统体系架构、通信方式、数据传输格式、错
6、误代码表、数据 更新频率、消防安全管理数据项和消防设施运行状态数据项。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件,仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB 18030信息技术中文编码字符集GB/T 22239-2008信息系统安全等级保护基本要求GB/T 26875. 3-2011城市消防远程监控系统第3部分:报警传输网络通信协议GB/T 26875. 4-2011城市消防远程监控系统 第4部分:基本数据项GB 50440城市消防远程监控系统技术规范RFC 2616 超文本传输协议(Hypertext
7、 Transfer Protocol-HTTP1. 1)RFC 2818超文本传输安全协议(HTTP Over TLS)RFC 4627 JSON用于结构化数据序列化的一种文本格式(JaVaSCriPt Object Notation )RFC 6749 OAUth2. 0认证框架(The 0Auth2. 0 Authorization Framework)3术语和定义下列术语和定义适用于本文件。3. 1消防设施物联网系统 Internet of things (IoT) system of Fire protection faci I it ies通过信息感知设备，按消防远程监控系统约定的协
8、议，连接物、人、系统和信息资源，将数据动态 上传至信息运行中心；把消防设施与互联网相连接进行信息交换，实现将物理实体和虚拟世界的信息进 行交换处理并作出反应的智能服务系统。3.2系统运行平台 System operation platform of FIoT消防设施物联网中负责处理信息并给出结果的基础平台，可以与消防物联网数据交换应用中心进 行信息交换的基础平台。3.3消防物联网数据交换应用中心 AppI ication center of fire data switching在消防设施物联网系统管理层中，接受和调用各消防设施物联网系统运行平台的信息，对消防数据 进行集中分析和应用的管理平台
9、。4缩略语下列缩略语适用于本文件。IP网际互联协议(internet protocl)TCP传输控制协议(transmission control protocl)UDP用户数据报协议(USer datagram protocl)NBTOT窄带物联网(Narrow BandInternetof Things)HTTP超文本传输协议(HyPCrteXtTranSferPrOtOCOI)HTTPS超文本传输安全协议(HTTPOverTLS)REST表述性状态转移(RePreSentatiOnalStateTranSfer)URl统一资源标识符(Uniform Resourceidentifier)
10、IJRL统一资源定位符(Uniform Resource Locator)JSoN轻量级的数据交换格式(JaVaSCriPt Object Notation)5基本规定 5.1系统体系架构数据传输系统体系架构自下而上应由应由感知层、传输层、应用层、监管层构成，见图1。监管层应用层传输层效据传统以传密全传输网络感知层物联网兹据聚矣机械而爆摔3 ?Wr水天 火系统火灾自动报 磐系姣图1数据传输系统体系架构港正给水及 满火枪系蚊其修消防设5. 2通信方式5. 2.1系统运行平台与消防物联网数据交换应用中心之间应采用OAUth2. 0协议进行客户端验证和授权, 并满足RFC 6749的规定。5. 2.
11、2信息上传（系统运行平台一消防物联网数据交换应用中心）系统运行平台与消防物联网数据交 换应用中心之间的信息上传应符合下列规定：a）系统运行平台调用消防物联网数据交换应用中心的REST APl进行接口请求，消防物联网数据交 换应用中心接收到请求后，向系统运行平台进行结果响应，如果消防物联网数据交换应用中心返回的结 果为失败，按照响应编号，进行处理；b）系统运行平台采用数据主动推（Push）的方式，将数据上传至消防物联网数据交换应用中心。C）数据交换应用中心采用数据被动拉（Pull）的方式，获取系统运行平台最新的数据。5. 2. 3系统运行平台与消防物联网数据交换应用中心之间的信息重发机制应符合下
12、列规定：a）当系统运行平台调用消防物联网数据交换应用中心接口超时时，立即进行重发；b）当系统运行平台调用消防物联网数据交换应用中心接口返回错误代码时，立即进行重发。C）当主题订阅数据处理未返回确认信息时，立即进行重发，并确保必须被消费一次。6数据传输要求6.1 一般规定6.1.1 传输格式6. 1.1. 1数据传输采用采用RFC 4627 JSON格式进行数据交互。6. 1.1.2系统运行平台与消防物联网数据交换应用中心消防物联网数据交换应用中心与系统运行平台 之间应以HTTP或HTTPS协议作为底层承载协议。采用HTTP协议时,应满足RFC2616的规定；采用 HTTPS协议时,应满足RFC
13、2818的规定。6.1.1. 3本协议宜采用OAUth2. 0协议进行客户端验证和授权,并满足RFC6749的规定。6. 1.1.4建筑消防设施部件类型定义见附录A,其中，采集装置类型定义和消防系统类型定义分别见附 录B、附录C。6.1.2 错误代码表系统运行平台与消防物联网数据交换应用中心数据请求时,返回的HTTP响应的状态代码，错误响 应的detai Dlsg元素为错误描述;错误代码的定义见附录D。6.1.3 数据更新频率数据更新频率应遵循以下原则：a）设备监控状态变化时应立即上报；b）设备监控状态未变化时应每24小时上报一次；6.1.4 数据真实性要求系统运行平台与消防数据交换中心的数据
14、传输应保证真实性，火灾报警信息、消防设施运行状态信 息、巡检巡查信息等应不能修改和删除。6.1.5 设备位置描述要求设备位置描述应保证准确直观，设备描述中应包含楼层、位置、设备类型等信息，若为输入输出模 块应标明是什么模块，例如：4楼卫生间烟感、IF走道电梯反馈模块。6.2消防安全管理数据项6. 2.1消防设施维护保养信息消防设施维护保养信息数据项内容见表。表1消防设施维护保养信息数据项序号项目名称类型长度/字节说明1维保单位名称字符型702维护人员姓名字符型303维护保养开始时间日期型30yyyy-MM-dd HH:mm: SS4维护保养结束时间日期型30yyyy-MM-dd HH:mm:ss5类型数值型2。-月度维保，1-季度维保，2- 年度维保，3-维保检测，4-故 障维修6维护保养内容字符型维护保养涉及的部件信息7维保系统数值型28维保项字符型309设备编号字符型64设备唯一编号10点位号字符型64报警主机显示的点位号，例 如：ITT11设备类型30见附录A12位置描述字符型25513楼层数值型30地下层数以负数表示14防火分区字符型6415防烟分区字符型6416设备状态数值型217检查部位字符型6418检查结果数值型219现场照片字符型注：参考GB/T 26875.4-20
