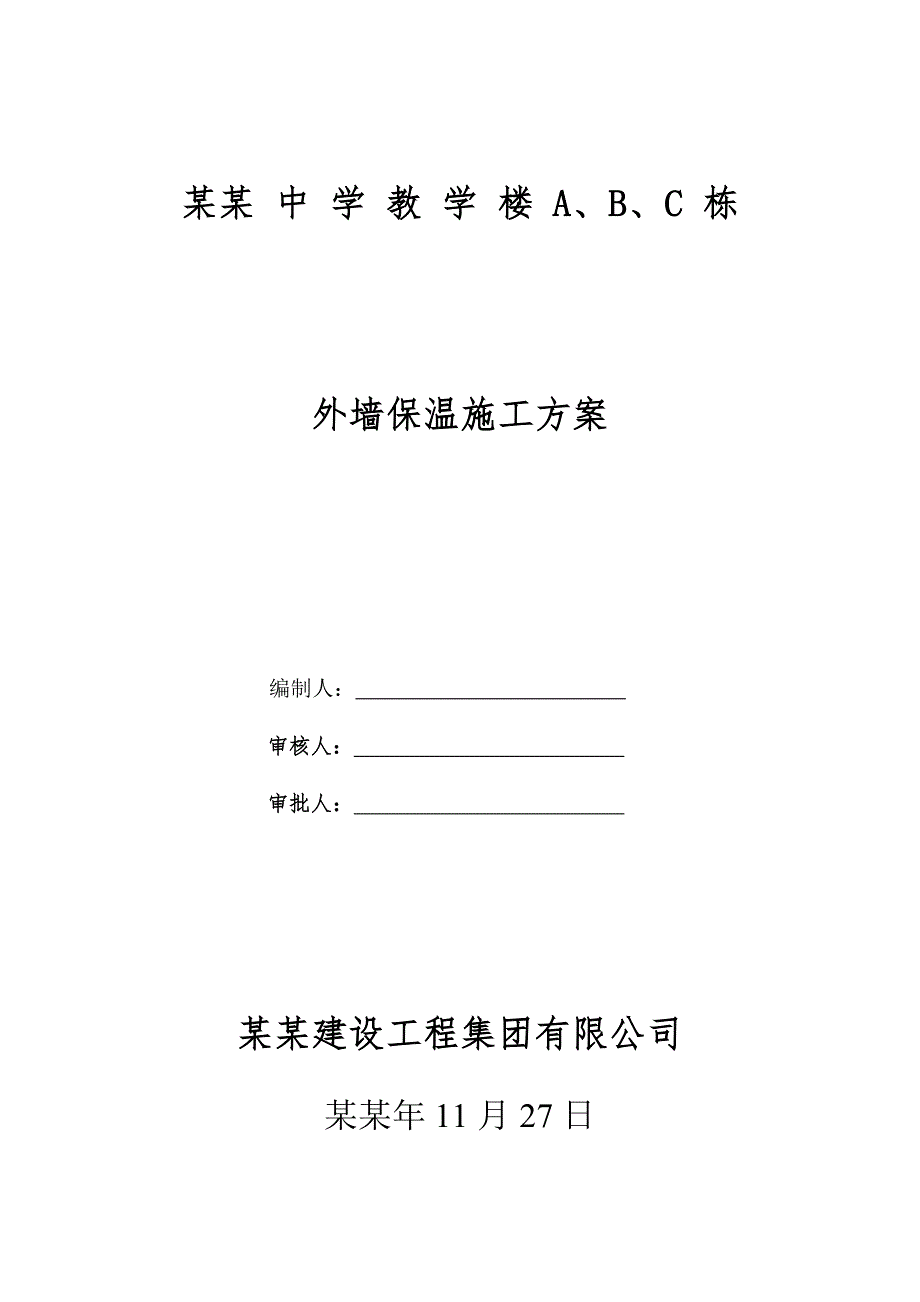

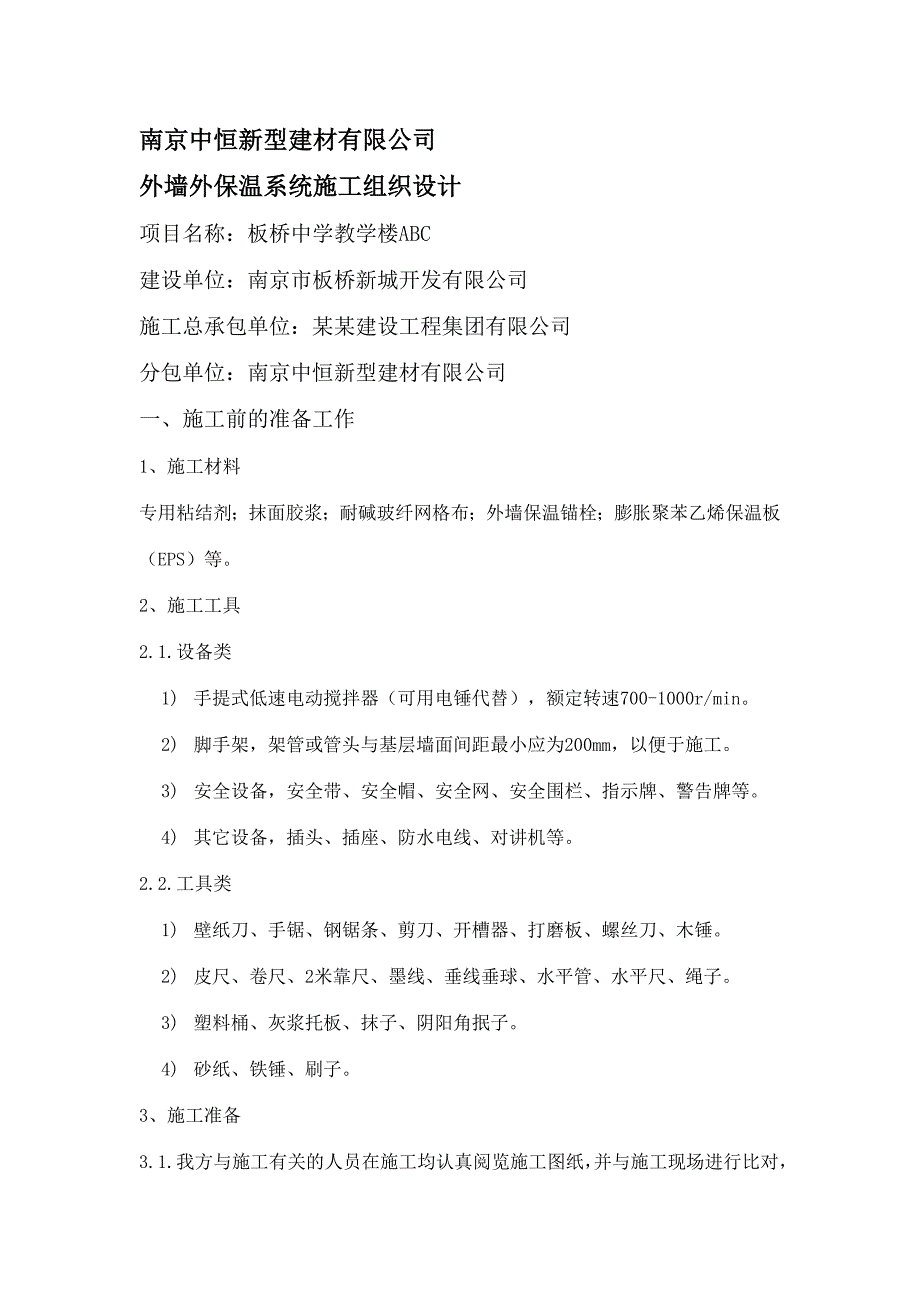

1、某某 中 学 教 学 楼 A、B、C 栋外墙保温施工方案编制人： 审核人： 审批人： 某某建设工程集团有限公司某某年11月27日南京中恒新型建材有限公司外墙外保温系统施工组织设计项目名称：板桥中学教学楼ABC建设单位：南京市板桥新城开发有限公司施工总承包单位：某某建设工程集团有限公司 分包单位：南京中恒新型建材有限公司一、施工前的准备工作1、施工材料专用粘结剂；抹面胶浆；耐碱玻纤网格布；外墙保温锚栓；膨胀聚苯乙烯保温板（EPS）等。2、施工工具2.1.设备类1) 手提式低速电动搅拌器（可用电锤代替），额定转速700-1000r/min。2) 脚手架，架管或管头与基层墙面间距最小应为200mm，

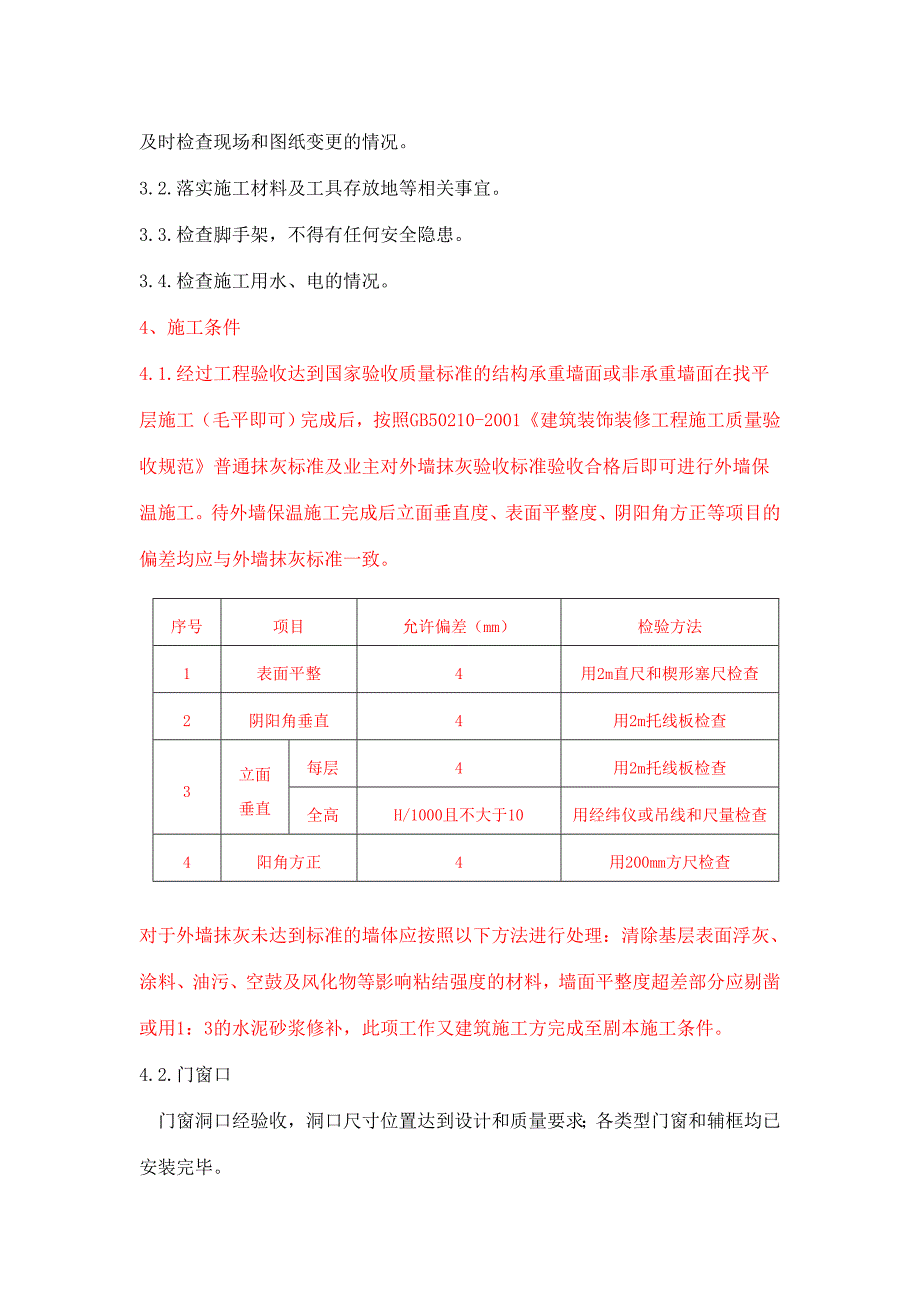

2、以便于施工。3) 安全设备，安全带、安全帽、安全网、安全围栏、指示牌、警告牌等。4) 其它设备，插头、插座、防水电线、对讲机等。2.2.工具类1) 壁纸刀、手锯、钢锯条、剪刀、开槽器、打磨板、螺丝刀、木锤。2) 皮尺、卷尺、2米靠尺、墨线、垂线垂球、水平管、水平尺、绳子。3) 塑料桶、灰浆托板、抹子、阴阳角抿子。4) 砂纸、铁锤、刷子。3、施工准备3.1.我方与施工有关的人员在施工均认真阅览施工图纸，并与施工现场进行比对，及时检查现场和图纸变更的情况。3.2.落实施工材料及工具存放地等相关事宜。 3.3.检查脚手架，不得有任何安全隐患。3.4.检查施工用水、电的情况。4、施工条件4.1.经过工
3、程验收达到国家验收质量标准的结构承重墙面或非承重墙面在找平层施工（毛平即可）完成后，按照GB50210-2001建筑装饰装修工程施工质量验收规范普通抹灰标准及业主对外墙抹灰验收标准验收合格后即可进行外墙保温施工。待外墙保温施工完成后立面垂直度、表面平整度、阴阳角方正等项目的偏差均应与外墙抹灰标准一致。序号项目允许偏差（mm）检验方法1表面平整4用2m直尺和楔形塞尺检查2阴阳角垂直4用2m托线板检查3立面垂直每层4用2m托线板检查全高H/1000且不大于10用经纬仪或吊线和尺量检查4阳角方正4用200mm方尺检查对于外墙抹灰未达到标准的墙体应按照以下方法进行处理：清除基层表面浮灰、涂料、油污、空
4、鼓及风化物等影响粘结强度的材料，墙面平整度超差部分应剔凿或用1：3的水泥砂浆修补，此项工作又建筑施工方完成至剧本施工条件。4.2.门窗口门窗洞口经验收，洞口尺寸位置达到设计和质量要求；各类型门窗和辅框均已安装完毕。4.3.窗的保温门窗的保温要按要求特别处理，应在与甲方协调后严格按照甲方及保温设计节点要求施工，具体施工方法参照节点祥图。4.4.伸缩缝和装饰缝伸缩缝的排布位置及间距应符合图集或按甲方及设计单位要求确定，待详细位置确定后我方将按要求予以施工，具体施工做法参照节点图集。4.5.预埋管线各种与外墙有关的管线、预埋件、支架等均应安装到位，安装时须考虑保温系统排布及安装所需施工位置。 4.6
5、.环境条件1) 施工期间及完工后的24小时内，环境和基层表面温度均应高于5，风力不大于5级。2) 严禁雨中施工，遇雨或雨季施工应有可靠的防雨措施。3) 夏季施工应做好防晒措施，抹面层和饰面层应避免阳光直射。4.7.外墙抹灰及外墙保温养护时间确定当外墙抹灰完工后14天，即可进入外墙保温施工；外墙保温完工后14天，可进行外墙装饰分项施工。5、材料存储材料应分类存放，方便运输，材料的存储空间应通风并防雨防潮。二、专项外墙外保温工程施工工艺1、施工程序基层处理弹线涂抹粘结胶浆铺设翻包网格布铺设EPS保温板安装保温锚栓涂抹抹面胶浆铺设耐碱玻纤网格布涂抹抹面胶浆BC85验收饰面施工2、施工要点2.1.基层
6、处理 2.1.1.基层墙体应坚实平整，墙面应清洁，清除灰尘、油污、脱模剂、涂料、空鼓及风化物等影响粘结强度的杂物。2.1.2.用2m靠尺检查墙体的平整度，最大偏差大于4mm时，由建筑施工方用1：3的水泥砂浆找平，最大偏差不得超过4mm。2.2.弹线 按照图纸规定弹好散水水平线，在设计伸缩缝处的墙面弹出伸缩缝宽度线等。在阴阳角位置设置垂线，在两个墙面弹出垂直线，用此线检查保温板施工垂直度。2.3.调制专用粘结砂浆 使用干净的塑料桶倒入约6.5kg的净水，加入25kg的专用粘结砂浆，并用低速搅拌器搅拌成稠度适中的胶浆，净置5分钟。使用前再搅拌一次。调好的胶浆宜在2小时内用完。2.4.铺设翻包网裁剪
7、翻包网布的宽度应为200mm+保温板厚度的总合。先在基层墙体上所有门、窗、洞周边及系统终端处，涂抹专用粘结砂浆，宽度为100mm，厚度为2mm。将裁剪好的网布一边80mm压入胶浆内，不允许有网.眼外露，将边缘多余的BC83专用粘结砂浆刮净，保持甩出部分的网布清洁。凡保温板侧边外露处（如伸缩缝、建筑沉降缝、等缝线两侧）门窗洞口处，与主墙体接触处，都应做网格布翻包处理，具体施工做法详见节点图集。25铺设保温板2.5.1.标准外墙保温板尺寸为1200600mm。非标准尺寸和局部不规则处可用工具刀现场切割，保温板一般应采取横向铺设的方式，由下向上铺设，错缝宽度为1/2板长，必要时进行适当的裁剪，尺寸偏
8、差不得大于1.5mm，大小面垂直。2.5.2.将保温板四周均匀涂抹一层BC83专用粘结砂浆，涂抹宽度为50mm，厚度10mm，中间部分采用点粘，对于非标准板，则应使保温板粘贴后，涂抹胶浆的面积不小于板总面积的40%。板的侧边不得涂胶。2.5.3.将涂好胶浆的保温板立即粘贴于墙体上，滑动就位，用2m靠尺压平，保证其平整度和粘贴牢固。2.5.4.板与板间之间要自然靠拢，板间缝隙不得大于2mm，板间高差不得大于1.5mm，板间缝隙大于2mm时，应用保温条将缝塞满，板条不得粘结，更不得用胶粘剂直接填缝，板间高差大于1.5mm的部位应打磨平整。2.5.5.在所有门、窗、洞的拐角处均不允许有拼接缝，须用整
9、块的保温板进行切割成型，且板缝距拐角不小于200mm。在粘贴窗框四周的阳角时，应先弹出基准线，作为控制阳角上下竖直的依据。2.5.6.在所有阴阳角拐角处，必须采用错缝粘贴的方法，并按垂线用靠尺控制其偏差，用90靠尺检查。2.6.安装锚固件2.6.1.保温板粘贴完毕，24小时后方可进行锚固件的安装。安装时在每块保温板的四周接缝及板中间，用电锤打孔，根据国家相关保温系统技术规程，锚栓采用6胀管，钻孔深度为80mm（含保温层厚度），锚固深度为基层内约45mm。2.6.2. 锚固件个数（EPS板）：每平方米锚固件数量为8只2.6.3.锚固件加密对于保温板面积大于0.1m2的板块，中间须加锚固件固定，面
10、积小于0.1m2的板块，如位于基层边缘时也须加锚固件固定。在阳角、檐口下及门窗洞口周围，锚固件的数量应适当增加，锚固件的位置距窗洞口边缘，混凝土基层不小于50mm，砌块基层不小于100mm。2.6.4.自攻螺丝应拧紧并将工程塑料膨胀钉的帽子与聚苯板表面齐平或略低于保温板，确保膨胀钉尾部回拧使之与基层充分锚固，并及时用抹面聚合物胶浆抹平，以防止雨水渗入。2.7.打磨找平2.7.1.在固定件施工完毕后，对聚苯板接缝不平处应用衬有平整处理的粗砂纸打磨，打磨动作宜为轻柔的圆周运动，不要沿着与聚苯板接缝平等的方向打磨。2.7.2.打磨后应用刷子或压缩空气将打磨操作产生的碎屑、其它浮灰清理干净。2.8.涂
11、刷底层抹面砂浆使用干净的塑料桶倒入约6.5kg的净水，加入25kg的专用抹面砂浆，并用低速搅拌器搅拌成稠度适中的胶浆，净置5分钟。使用前再搅拌一次。调好的胶浆宜在2小时内用完。涂抹抹面砂浆前应先检查膨胀聚苯板是否干燥，用2米靠尺检查平整度，偏差应小于2mm，去除表面的有害物质、杂质等。用抹子在保温板表面均匀涂抹一层面积略大于一块网格布的抹面胶浆，厚度为2mm。2.9.压入网格布2.9.1.涂抹面层砂浆后立即压入网格布2.9.2.网格布应按工作面的长度要求剪裁，并应留出搭接长度。网格布的剪裁应顺经纬向进行。2.9.3.将大面积网格布沿垂直方向崩直崩平，并将弯曲的一面朝里，用抹子由中间向上下两边将
12、网格布抹平，使其紧贴底层聚合物砂浆。网格布左右搭接宽度不小于100mm，上下搭接宽度不小于80mm，局部搭接处可用聚合物砂浆补充原聚合物砂浆不足处，不得有网线外露，不得使网布皱褶、空鼓、翘边。2.9.4.当遇到门窗洞口时，应在洞口四角处沿45方向补贴一块200mm300mm的标准网格布，以防止开裂。大面积网格布搭接在门窗洞口周边的网格布之上。对于窗口、门口及其他洞口四周的聚苯板端头应用网格布和粘结剂将其包住，也只有在此时，才允许聚苯板边涂抹粘结砂浆。2.9.5.在阳角处需从每边双向绕角且相互搭接宽度不小于200mm，阴角处不小于200mm。2.9.6.铺设网格布时应防止阳光曝晒，并应避免在风雨
13、气候条件下施工，在干燥前墙面不得沾水，以免导致颜色变化。2.10. 涂抹抹面砂浆抹完底层BC85抹面砂浆砂浆，压入网格布后待砂浆干至不粘手时，抹第二层BC85抹面砂浆，抹灰厚度以盖住网格布为准，约1mm左右。使砂浆保护层总厚度约3-4mm左右。2.11.补洞及修理2.11.1.当脚手架与墙体的连接拆除后，应立即对连接点的孔洞进行填补，对墙体孔洞用相同的基层墙体材料进行修补，并用水泥砂浆抹平。2.11.2.根据孔洞尺寸切割聚苯板并打磨其边缘部分，使之能紧密填入孔洞处。2.11.3.待水泥砂浆表层干燥后，将此聚苯板背面涂上厚5mm的粘结砂浆，注意不要在其四周边沿涂粘结砂浆，将聚苯板塞入，粘在基层上
14、。2.11.4.切一块网格布，其大小应能覆盖整个修补区域，与原有网格布至少重叠80mm。2.11.5.将聚苯板表面涂聚合物砂浆，压入网格布，待表面干至不粘手时，再涂抹一遍聚合物砂浆。注意在修补过程中不要将聚合物砂浆涂到周围的表面涂层上。三、质量保证实施细则及检查方法1、质量保证实施细则1.1.基层墙体拉通线水平、竖直平整度在4mm之内。1.2.基层表面必须粘结牢固，无空鼓、风化、污垢、脱模剂、涂料等影响粘结强度的物质及质量缺陷。1.3.基层墙面如用1：3水泥砂浆找平，应对粘接砂浆与基层墙体的粘结力做专门的试验。1.4.粘结胶浆确保不掺入砂、速凝剂、防冻剂、聚合物等其它添加剂。1.5.保温板的切
