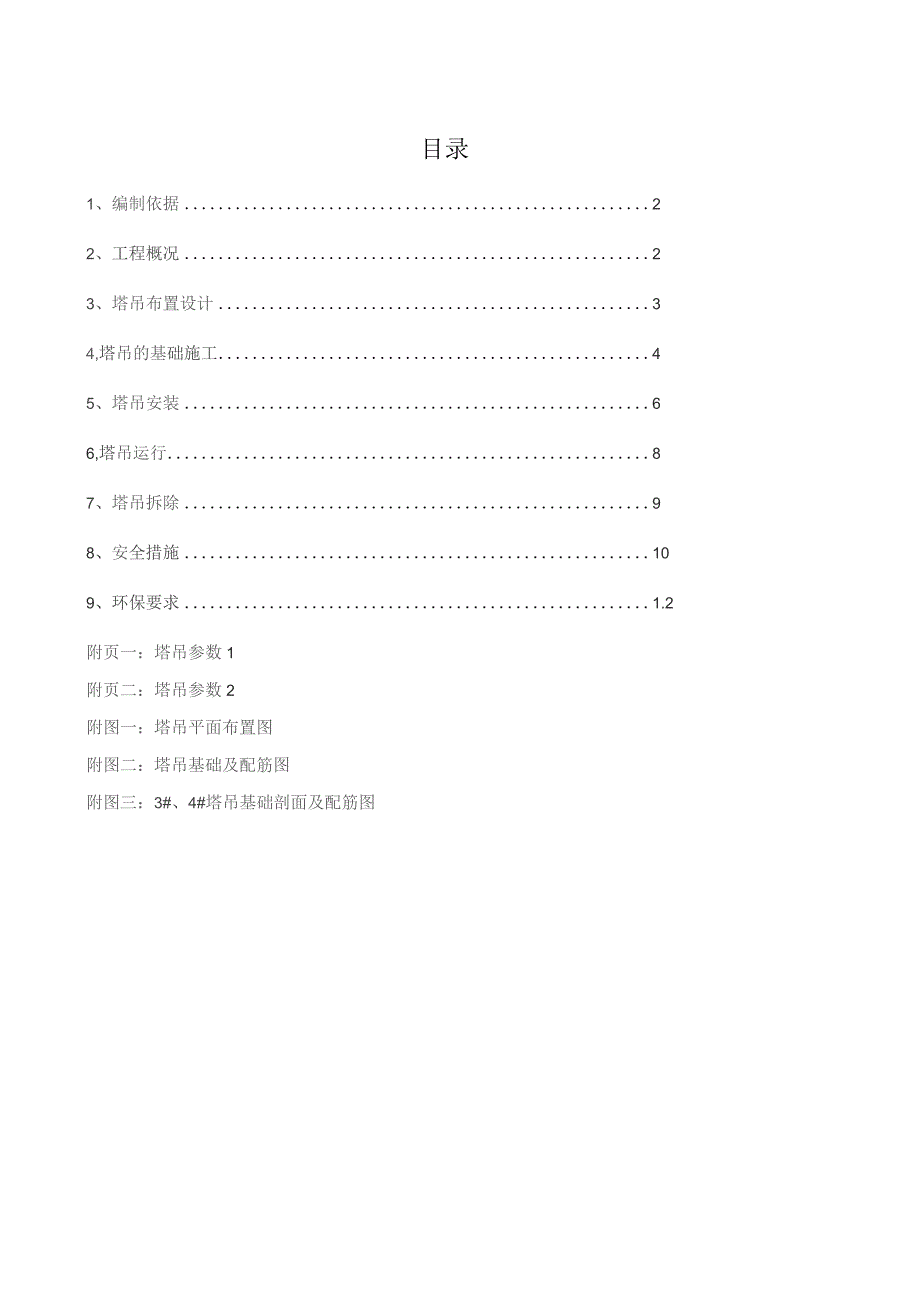

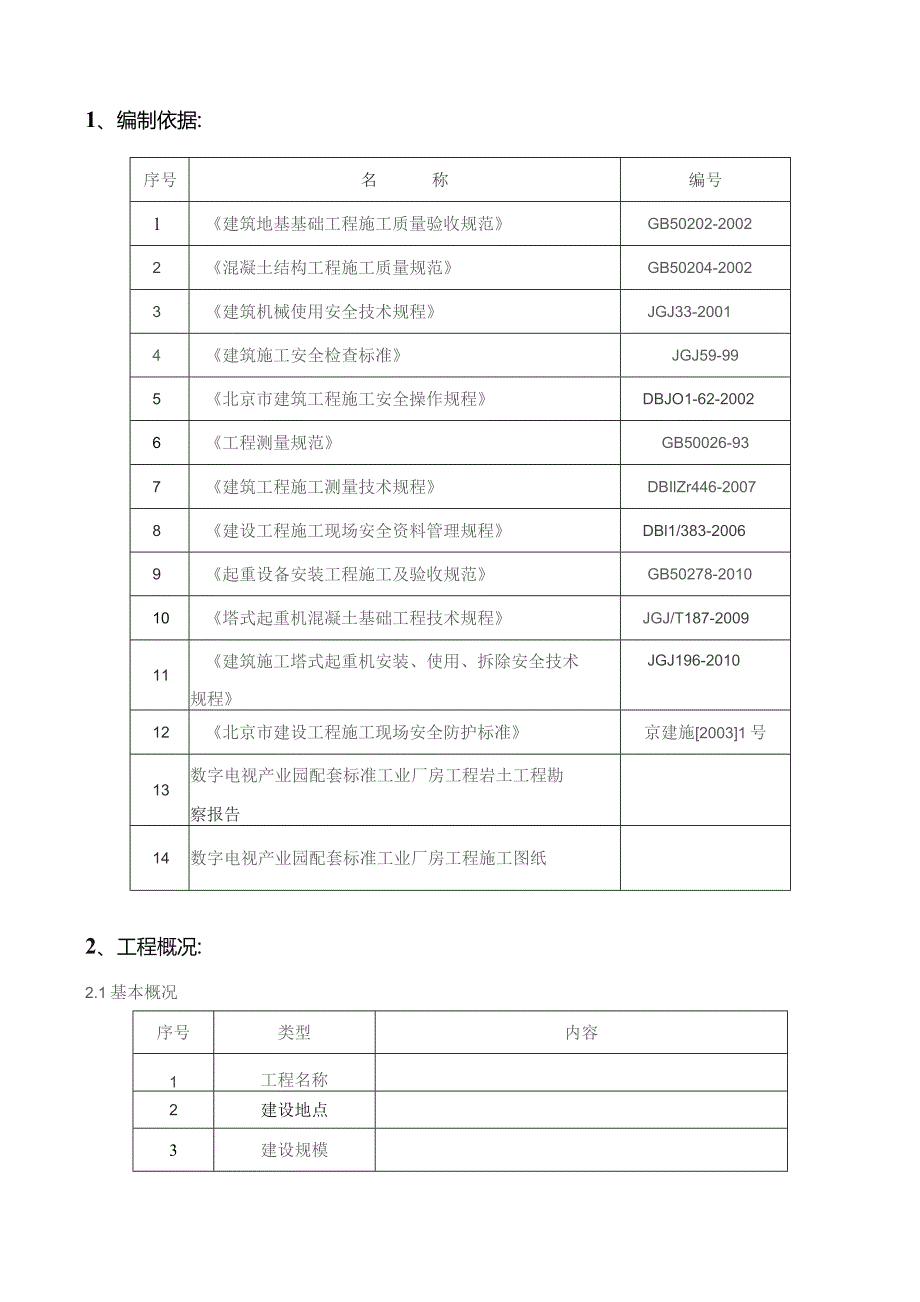

1、目录1、编制依据22、工程概况23、塔吊布置设计34,塔吊的基础施工45、塔吊安装66,塔吊运行87、塔吊拆除98、安全措施109、环保要求1.2附页一：塔吊参数1附页二：塔吊参数2附图一：塔吊平面布置图附图二：塔吊基础及配筋图附图三：3#、4#塔吊基础剖面及配筋图1、编制依据:序号名称编号1建筑地基基础工程施工质量验收规范GB50202-20022混凝土结构工程施工质量规范GB50204-20023建筑机械使用安全技术规程JGJ33-20014建筑施工安全检查标准JGJ59-995北京市建筑工程施工安全操作规程DBJO1-62-20026工程测量规范GB50026-937建筑工程施工测量技术

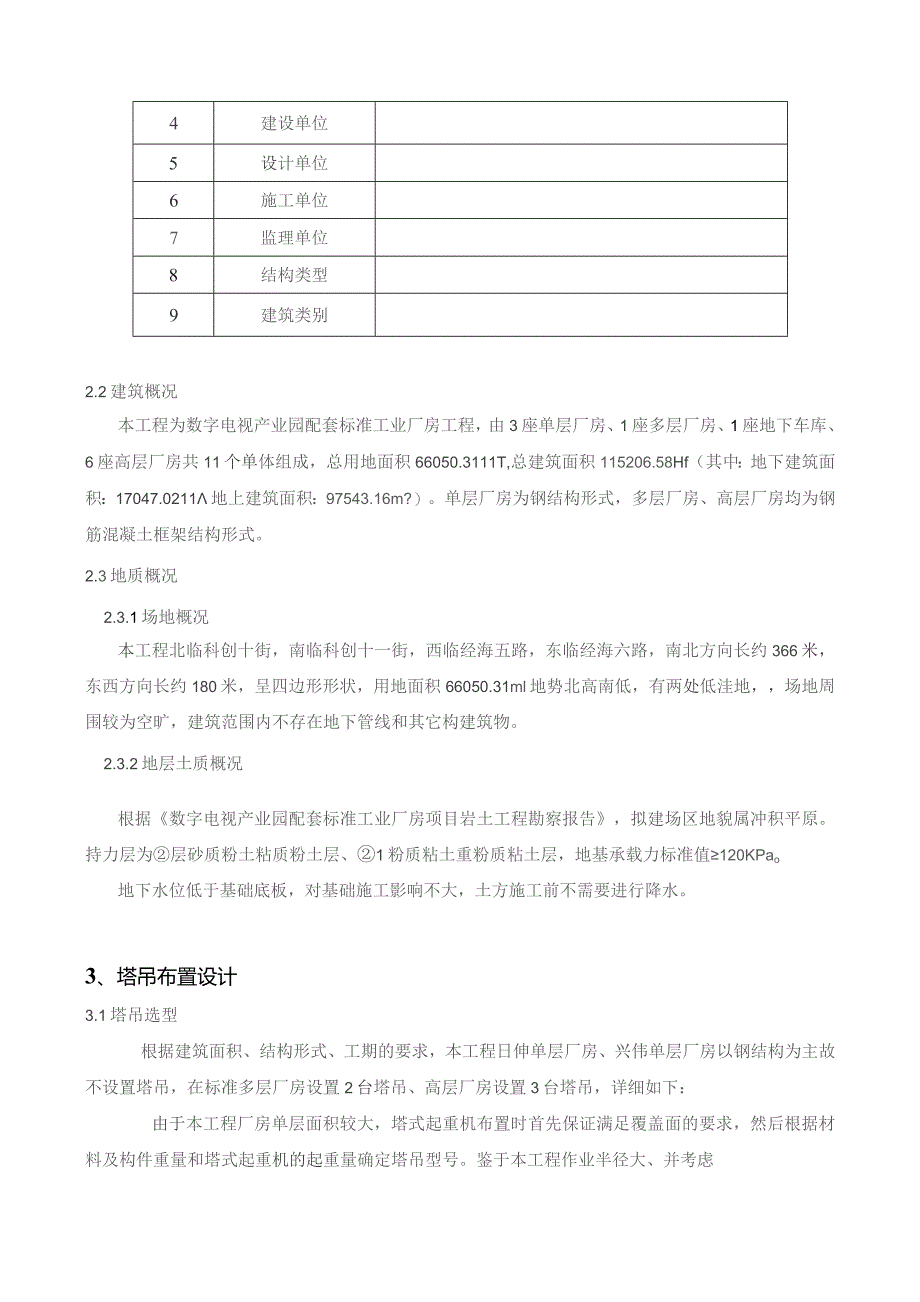

2、规程DBIlZr446-20078建设工程施工现场安全资料管理规程DBl1/383-20069起重设备安装工程施工及验收规范GB50278-201010塔式起重机混凝土基础工程技术规程JGJ/T187-200911建筑施工塔式起重机安装、使用、拆除安全技术规程JGJ196-201012北京市建设工程施工现场安全防护标准京建施20031号13数字电视产业园配套标准工业厂房工程岩土工程勘察报告14数字电视产业园配套标准工业厂房工程施工图纸2、工程概况:2.1基本概况序号类型内容1工程名称2建设地点3建设规模4建设单位5设计单位6施工单位7监理单位8结构类型9建筑类别2.2建筑概况本工程为数字电视产
3、业园配套标准工业厂房工程，由3座单层厂房、1座多层厂房、1座地下车库、6座高层厂房共11个单体组成，总用地面积66050.3111T,总建筑面积115206.58Hf（其中：地下建筑面积：17047.0211地上建筑面积：97543.16m?）。单层厂房为钢结构形式，多层厂房、高层厂房均为钢筋混凝土框架结构形式。2.3地质概况2.3.1场地概况本工程北临科创十街，南临科创十一街，西临经海五路，东临经海六路，南北方向长约366米，东西方向长约180米，呈四边形形状，用地面积66050.31ml地势北高南低，有两处低洼地，场地周围较为空旷，建筑范围内不存在地下管线和其它构建筑物。2.3.2地层土质
4、概况根据数字电视产业园配套标准工业厂房项目岩土工程勘察报告，拟建场区地貌属冲积平原。持力层为层砂质粉土粘质粉土层、1粉质粘土重粉质粘土层，地基承载力标准值120KPao地下水位低于基础底板，对基础施工影响不大，土方施工前不需要进行降水。3、塔吊布置设计3.1塔吊选型根据建筑面积、结构形式、工期的要求，本工程日伸单层厂房、兴伟单层厂房以钢结构为主故不设置塔吊，在标准多层厂房设置2台塔吊、高层厂房设置3台塔吊，详细如下：由于本工程厂房单层面积较大，塔式起重机布置时首先保证满足覆盖面的要求，然后根据材料及构件重量和塔式起重机的起重量确定塔吊型号。鉴于本工程作业半径大、并考虑到施工总进度要求及结构对机
5、械布置的适宜性，按施工部位和施工阶段选择塔式起重机为垂直运输、施工吊装的主要机械，起吊重量基本能达到施工要求。综上所述，本工程采用5台TZ6517B型固定式塔式起重机，5台塔共同配合施工，互相支援，能够很好地满足施工垂直水平运输需求。3.2塔吊性能：TC6517B（固定式）塔吊主要性能表：详见后附附页3.3塔吊平面布置：本工程塔吊型号均为TC6517B,按顺时针编号为1#、2#、3#、4#、5#塔，分别布置在：1#塔（臂长60m）：位于标准多层厂房结构外部西侧，塔吊中心在标准多层厂房F轴上与距1轴7000mm处的交点处，塔吊基础底标高同标准多层厂房地下室筏板基础底标高；2#塔（臂长60m）：位
6、于标准多层厂房结构外部北侧，塔吊中心在标准多层厂房12-13轴中部、距J轴700Omm处，塔吊基础底标高同标准多层厂房相邻独立柱基础底标高。3#塔（臂长60m）：位于地下车库内侧，塔吊中心在M-N轴、14-15轴中心部，塔吊基础顶标高同地下车库筏板基础底标高，塔身躲开结构墙体、柱子及梁，便于留置顶板孔。4#塔（臂长60m）：位于地下车库内侧，塔吊中心在C-D轴、14-15轴中心部，塔吊基础顶标高同地下车库筏板基础底标高，塔身躲开结构墙体、柱子及梁，便于留置顶板孔。5#塔（臂长65m）：位于地下车库结构外部西侧，塔吊中心在H-J轴中部、距1轴4500m处，塔吊基础底标高同地下车库筏板基础底标高。
7、塔吊施工作业面覆盖率为100%,施工现场覆盖率为90机具体位置见塔吊的平面布置图（附图一）。3.4塔吊安装高度：本工程塔吊平面布置情况，5台塔吊均有交叉作业。根据现场实际情况，本工程塔吊安装高度（相对于0.00）：1#塔、4#塔为36米，2#塔25米，3#塔59米、5#塔为48米。4、塔吊的基础施工：4.1、塔吊基础及支座做法：根据工程实际情况、塔吊型号及租赁单位提供的数据，从不同塔身组合的荷载一览表中确定荷载，本工程各单体厂房塔吊型号均为TC6517B,塔基大小为8000X8000X150Omm（长X宽X高），基础下方土的地基承载力不低于I40KPa.塔基处于、1土层。1#、2#、5#塔吊立
8、于结构外，塔吊基础底标高同临近基槽底标高相同。3#、4#塔吊基础在结构底板范围内，塔吊基础设置在结构底板以下，塔吊的基础顶面与结构基础垫层顶面相平，采用预埋一个塔吊非标准节的做法，具体由塔吊厂家进行设计安装。塔吊基础及支座做法详见附图二、附图三。4.2、塔基的施工方法4.2.1施工顺序放线一挖塔基土方一浇筑100mm厚素混凝土垫层一放塔吊预埋节身位置线一绑扎塔基下铁钢筋安装预埋节身一绑扎塔基上铁钢筋浇筑混凝土一振捣养护一安装塔吊。4.2.2土方施工4.2.2.1严格按照图纸要求，进行塔基的定位放线、槽上下口线以及标高控制线。4.2.2.2边坡暂按1：0.5放坡，不得挠动结构基土；可以根据实际土
9、质情况，采取直壁或放缓坡度开挖。4.2.2.3土方开挖到位后，应进行轩探。4.2.2.4钎探完成后，应通知有关单位进行验槽。4.2.3垫层施工在塔吊基槽底部浇筑100mm厚C15素混凝土垫层。垫层表面处理：一次压光抹平。4.2.4钢筋工程4.2.4.1所用钢筋的原厂材质证明必须齐全，应有出厂合格证、材质检验单，钢筋进场后及时进行复试，按试验要求经复试合格后方可使用。4.2.4.2钢筋需提前做好钢筋翻样，所有加工严格按钢筋翻样图纸执行。钢筋成型加工时，要认真核对下料单，确保钢筋半成品的规格、尺寸、数量准确，符合设计及规范的要求。4.2.4.3上下层钢筋之间要布置马凳，控制上下层钢筋间距。4.2.
10、5固定支脚的安装4.2.5.1绑扎上层钢筋前，支设钢管架，并在钢管架上放置可调丝杠。钢管的规格为48,钢管架支设要牢固，尺寸准确，详见附图二。4.2.5.2用拉杆在对角线方向把四个固定支脚连接起来，并和标准节拼装在一起，将固定支脚和标准节整体吊起，安放在可调丝杠上，用可调丝杠来调整固定支脚的标高。4.2.5.3用测量仪器检查标准节两个方向的垂直度，控制在1/1000以内，经测量检查各项要求合格后，将固定支脚和可调丝杠焊接固定，方可进行混凝土浇筑，具体位置详见附图4.2.6模板工程采用小钢模和木方支设塔吊基础模板，安装模板时要确保模板及其支撑体系的强度、刚度和稳定性。4.2.7混凝土工程4.2.
11、7.1塔吊基础采用商品混凝土，混凝土强度为C35。4.2.7.2浇筑混凝土时注意不可冲击固定支脚，并做一组同条件试块和一组标养试块,浇注过程中应注意控制塔基上皮标高,固定支脚按电气要求正确接地。4.2.8塔基施工完毕，并达到设计强度的75%后，会同塔吊公司办理验收手续。4.2.9试压同条件试块，其混凝土强度达到30MPa以上后，方可安装塔吊。4.2.10安装前要对塔吊专业队进行技术安全交底。4.3、质量要求4.3.1商品碎质量要求：4.3.Ll混凝土浇筑前，商品碎要有搅拌站的开盘鉴定、原材及外加剂的试验单和配合比。4.3.1.2商品碎的水灰比：宜控制在040.6；坍落度控制在18020mm;混
12、凝土的初凝时间:控制在4小时以上；含碱量应控制在3Kgn?以内。4.3.2垫层的质量要求4.3.2.1垫层要求振捣密实，无蜂窝、孔洞，无缝隙夹渣层。4.3.2.2垫层的允许偏差：标高为5rnm,表面平整度为4m,截面尺寸为+7、-5。4.3.3塔基钢筋工程质量要求：4.3.3.1受力钢筋的品种、级别、规格和数量必须符合设计要求。4.3.3.2受力钢筋允许偏差：间距为土IOmn1,保护层厚度为10三。4.3.4塔基混凝土工程质量要求：4.3.4.1混凝土强度等级必须符合设计要求。4.3.4.2混凝土外观质量不应有严重缺陷。混凝土的允许偏差：标高为10mm,表面平整度为5三。4.4、塔基围护4.4
13、.1于距塔吊标准件四周500三处砌筑370mm厚灰砂病围护墙，采用水泥砂浆。高度自塔吊混凝土基座砌至高出室外地坪400mm4.4.2灰砂砖墙外部采用素土夯实，要求按3001111-步分层机械夯实。4.4.3砖墙上部采用木盖板封闭。4.4.4为防止围护墙内存水影响塔吊安全，准备三台潜水泵随时将进入围护墙的水进行抽干。塔吊基础处理图5、塔吊安装5.1塔吊的安装和拆除必须是具有资质的施工专业队伍承担，安装完毕验收合格后交付使用。5.2安装单位必须指定一名熟悉相应塔吊、经验丰富的工长现场指挥。并在安装塔吊前，察看现场是否具备安装条件。5.3塔吊司机、塔吊安装人员以及塔吊指挥都必须持有当地市级安全监管部
14、门签发的特殊工种操作证；工人进入施工现场必须统一着装，佩带齐全的安全防护用品。5.4塔吊安装施工必须在基础经验收合格后进行。5.5采用汽车吊安装塔吊时，汽车吊必须支放牢靠，严禁超载吊装，吊装起重臂、平衡臂等较长部件时必须按照说明书中标明的吊点起吊。需要双机抬吊塔件时，单机负载不得超过该机额定起重量的80%。5.6塔吊安装人员、塔吊部件入场，汽车吊入场站位（每条支腿下需铺垫250X250X1500的枕木3根或铺放路基箱，围设不小于20X2Om的安全作业区，严禁非塔吊施工人员入内。5.7注意塔吊的顶升方向（即顶升时起重臂朝向）。过渡节（同标准节）的安装需注意：确保连接孔和销轴的清洁，不带油污及毛刺
15、；连接销轴必须打到位，销轴帽需紧贴鱼尾板，所有销轴必须穿立销，立销必须穿开口销，并将开口销开至30。以上（以下需用到销轴的地方做法相同）；相邻节间的爬梯必须连接牢靠；每安装4节必须含一个带休息平台的标准节。5.8塔吊在自升过程中，要合理分工，必须派专人观察顶升套架滚轮与标准节间距离，派专人负责销轴的连接，派专人负责液压油缸的操作，派专人负责顶升踏靴、挂靴的操作等。5.9塔吊在顶升过程中严禁回转起重臂,并在使用过程中严禁塔吊间及塔吊与建筑物之间发生碰撞。5.10严禁高空作业时抛接工具、零部件等以免落物伤人；严禁酒后作业。5.11安装顶升套架，包括走道平台、扁担梁、油缸。安装套架需注意：套架油缸一侧必须同基节和标准节的爬爪在同一侧；吊装套架的绳子应等长，以免因偏载而引起套架变形或使套架与标准节间产生扭距；套架平台的
