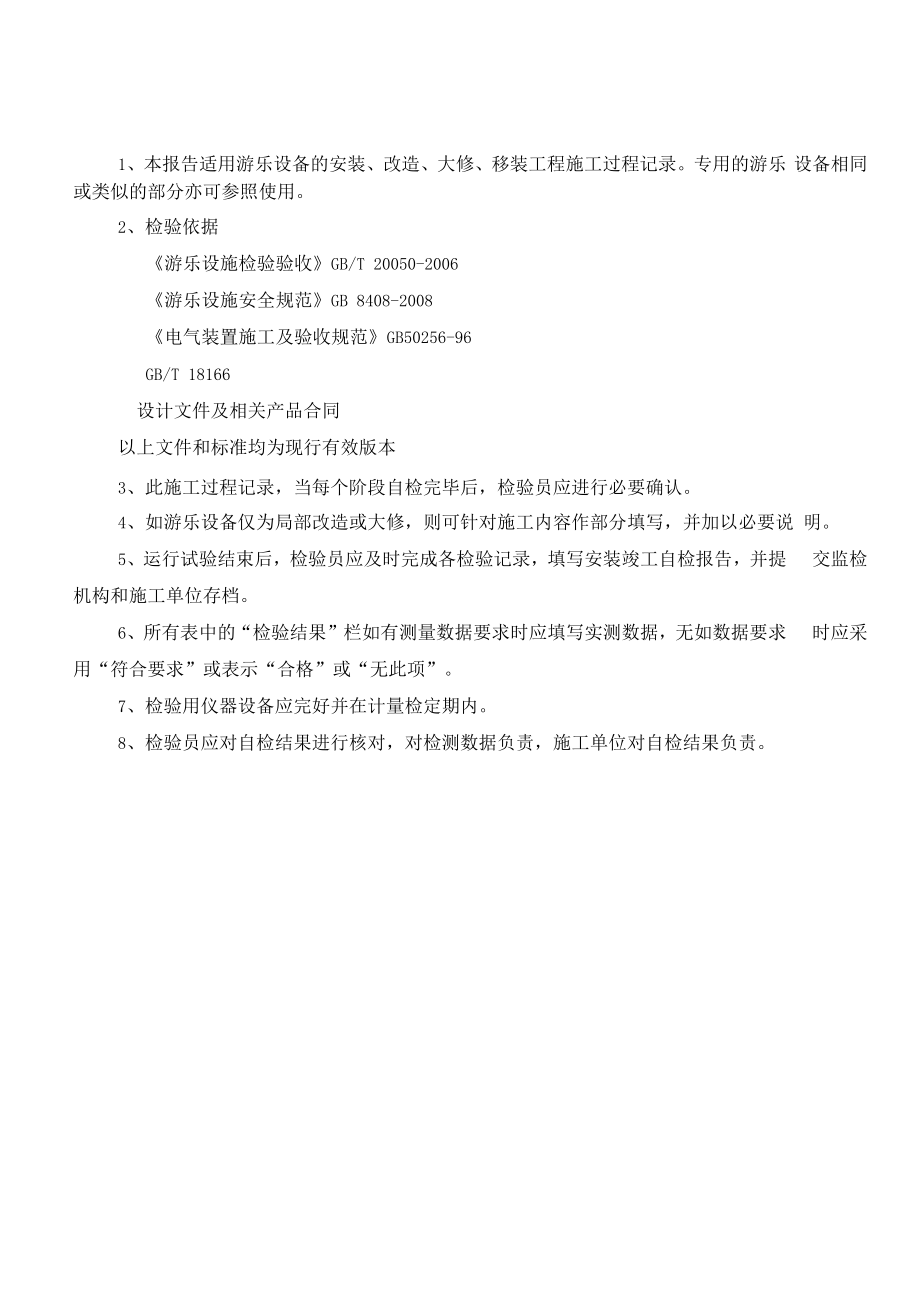

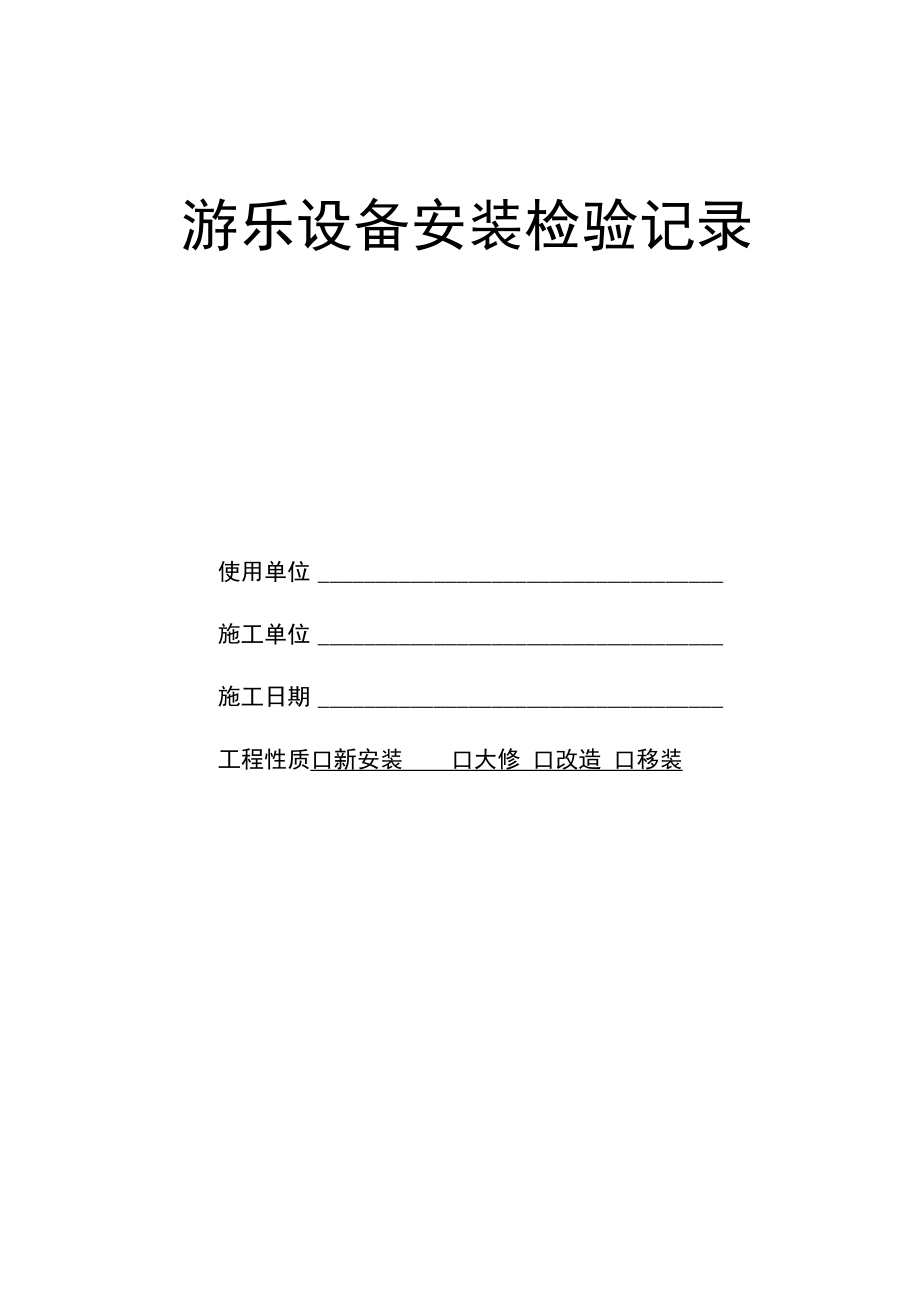

1、游乐设备安装检验记录使用单位施工单位施工日期工程性质口新安装口大修 口改造 口移装1、本报告适用游乐设备的安装、改造、大修、移装工程施工过程记录。专用的游乐 设备相同或类似的部分亦可参照使用。2、检验依据游乐设施检验验收GB/T 20050-2006游乐设施安全规范GB 8408-2008电气装置施工及验收规范GB50256-96GB/T 18166设计文件及相关产品合同以上文件和标准均为现行有效版本3、此施工过程记录，当每个阶段自检完毕后，检验员应进行必要确认。4、如游乐设备仅为局部改造或大修，则可针对施工内容作部分填写，并加以必要说 明。5、运行试验结束后，检验员应及时完成各检验记录，填写

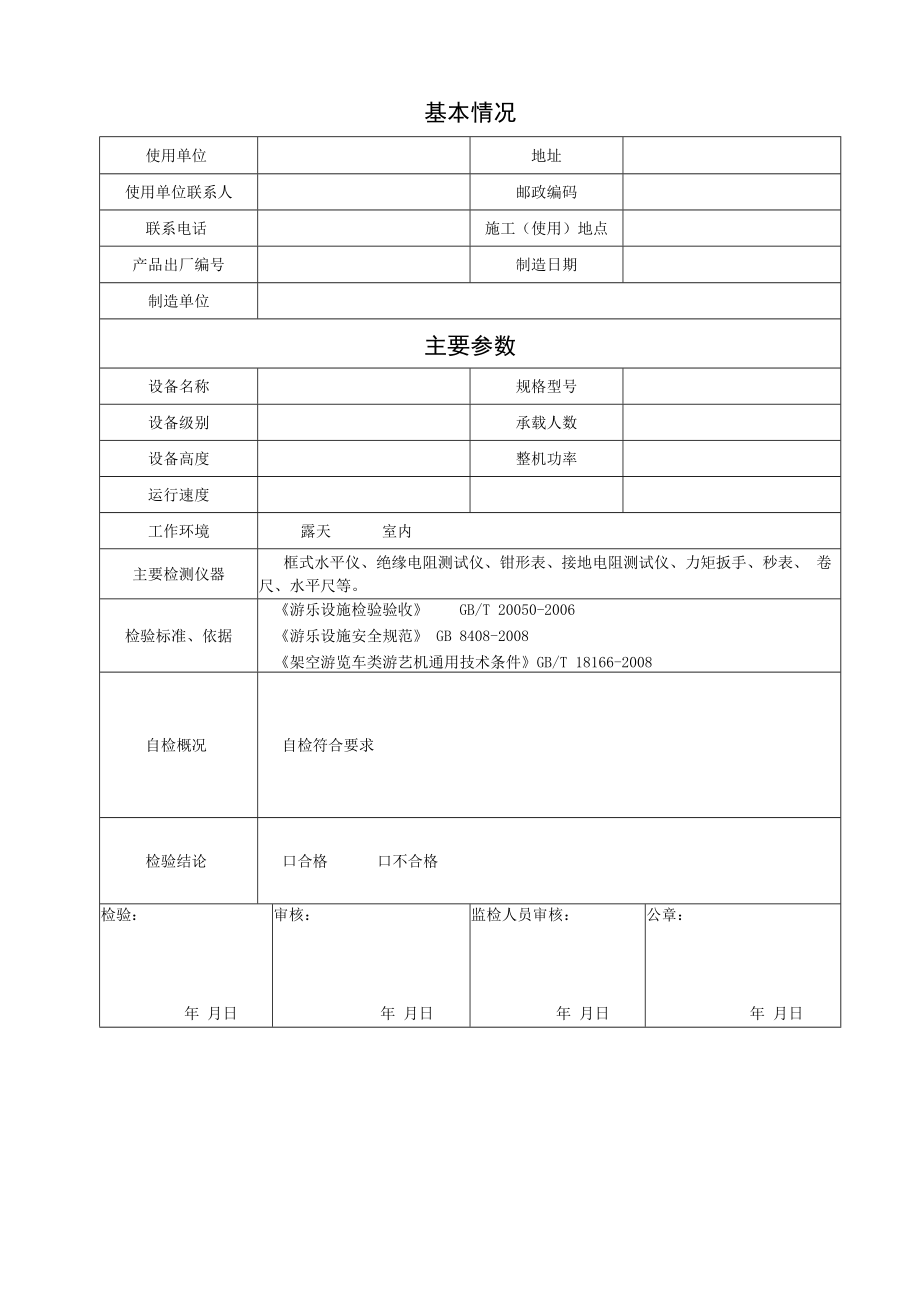

2、安装竣工自检报告，并提 交监检机构和施工单位存档。6、所有表中的“检验结果”栏如有测量数据要求时应填写实测数据，无如数据要求 时应采用“符合要求”或表示“合格”或“无此项”。7、检验用仪器设备应完好并在计量检定期内。8、检验员应对自检结果进行核对，对检测数据负责，施工单位对自检结果负责。基本情况使用单位地址使用单位联系人邮政编码联系电话施工（使用）地点产品出厂编号制造日期制造单位主要参数设备名称规格型号设备级别承载人数设备高度整机功率运行速度工作环境露天室内主要检测仪器框式水平仪、绝缘电阻测试仪、钳形表、接地电阻测试仪、力矩扳手、秒表、 卷尺、水平尺等。检验标准、依据游乐设施检验验收GB/T
3、20050-2006游乐设施安全规范 GB 8408-2008架空游览车类游艺机通用技术条件GB/T 18166-2008自检概况自检符合要求检验结论口合格口不合格检验：年 月日审核：年 月日监检人员审核：年 月日公章：年 月日FTYL-QP-12 文科:规定的表格FTJL-QP-12-18-1序号项类检验项目与要求检验 结果结论1开 箱 检 查随机 资料产品质量合格证明、公司资质文件口符合要求口不符合要求口合格口不合格2产品设计文件（包括总图，主要受力构件图，机械传动 图，电气、液压系统原理图等）口符合要求口不符合要求口合格口不合格3基础条件图口符合要求不符合要求口合格不合格4使用维护说明书
4、符合要求不符合要求口合格口不合格5主要零部件材质证明、机电产品合格证、型式试验报告、 设计审查报告口符合要求口不符合要求口合格口不合格6装箱清单口符合要求口不符合要求口合格口不合格7产品及标牌参数应与合同相符口符合要求不符合要求口合格不合格8主要零部件与装箱清单、合格证、铭牌相符口符合要求口不符合要求口合格口不合格9机电产品实物与合格证、铭牌相符口符合要求口不符合要求口合格口不合格10控制柜等电气设备与装箱清单、合格证、铭牌相符合口符合要求口不符合要求口合格口不合格11其他附件、工具和附属材料应与装箱清单相符口符合要求口不符合要求口合格口不合格12结构件及其它机电设备应无变形、损伤和锈蚀现象口
5、符合要求口不符合要求口合格口不合格13设 备 基 础 确 认预埋板的坐标及相互关系应符合施工图要求口符合要求口不符合要求口合格口不合格14预埋件露出表面应与地基混凝土在同一平面上，不得有不均匀沉 降口符合要求口不符合要求口合格口不合格15基础设备应以共同的安装基准为依据进行施工口符合要求口不符合要求口合格口不合格16各种预埋件的油污，铁锈及氧化铁皮应清除干净口符合要求口不符合要求口合格口不合格17预埋线管、地线确认口符合要求不符合要求口合格不合格18操作室位置、配电房位置确认口符合要求口不符合要求口合格口不合格19正式电源确认口符合要求口不符合要求口合格口不合格20安装前 准备物料清点，不能缺
6、件口符合要求口不符合要求口合格口不合格FTYL-QP-12 文科:规定的表格FTJL-QP-12-18-1序号项类检验项目与要求检验 结果结论21安装前 准备拆卸包装小心，轻放，不要损坏零部件口符合要求口不符合要求口合格口不合格22检查外观质量，零部件外观不能变形和破损口符合要求口不符合要求口合格口不合格23施工器械准备，准备必要的安装工模器具便于安装口符合要求口不符合要求口合格不合格24检查安保措施，如安全帽、安全带等口符合要求口不符合要求口合格口不合格25确保现场整洁，不应有影响安装的杂物，确保现场施工的电源口符合饕求口不符合要求口合格口不合格26安装及 连接零部件采用螺栓连接时应采取防松
7、措施，用销轴连接时。应采取 防脱落措施。口符合要求口不符合要求口合格口不合格27焊接连接不应有影响安全的漏焊、烧穿、裂纹、气孔、严重咬边、 焊瘤熔渣及焊高不够等缺陷。口符合要求口不符合要求口合格口不合格28重要焊缝应进行磁粉或渗透探伤口符合要求口不符合要求口合格口不合格29行走线 路轮胎行走离边缘应不小于50mm实测:口合格口不合格30轨道接头高低差不大于Imm实测：口合格口不合格31轨道立柱不得承受设计文件规定以外的任何外加载荷口符合要求口不符合要求口合格口不合格32运行过程中轨道与立柱不应有异常晃动口符合要求口不符合要求口合格口不合格33机械传 动部分电机应安装良好，运行正常，无异常口符合
8、要求口不符合要求口合格口不合格34轴承及接触面有相对运行的部位，应有润滑措施，并便于添加润 滑剂口符合要求口不符合要求口合格口不合格35滚子链传动应拉紧适中，无锈蚀和磨损现象口符合要求口不符合要求口合格口不合格36重要轴、销轴硬度一般为HB200280.实测：口合格不合格37重要轴、销轴应进行UT、MT (PT)探伤。口符合要求口不符合要求口合格口不合格38乘人设 施乘人部分与障碍物间应留出不小于500mm的安全距离实测：口合格口不合格39凡乘客可接触之处，均不允许有外漏的锐边、尖角、毛刺和危险 突出物等。口符合要求口不符合要求口合格口不合格40座舱深度不小于55OnInb座椅靠背不小于30O
9、nIm实测：口合格不合格41安全带带宽不小于30mm,破断拉力不小于6000No安全带与机体 连接必须可靠。口符合要求口不符合要求口合格口不合格FTYL-QP-12 文科:规定的表格FTJL-QP-12-18-1序号项类检验项目与要求检验 结果结论42乘人设 施车轮装置应转动灵活，润滑、维修方便口符合要求口不符合要求口合格不合格43车辆连接应有效可靠并设保险装置。口符合要求口不符合要求口合格口不合格44采用橡胶充气轮胎，充气压力应适度口符合要求口不符合要求口合格不合格45玻璃钢件a.表面不允许有裂纹、破损等缺陷，转角处过度要圆滑； b.触及乘客的内表面应整洁，不得有玻璃布头显露；c.玻璃钢件
10、边缘应平整圆滑、无分层。口符合要求口不符合要求口合格口不合格46玻璃钢件连接时，应预埋金属件。口符合要求不符合要求口合格口不合格47电 气 及 控 制低压配电系统接地型式应采用TN-S系统口符合要求口不符合要求口合格口不合格48电气设备金属外壳等必须可靠接地，低压配电系统保护接地电阻 应不大于IOOo实测：口合格口不合格49电机频繁启动时端电压不宜低于额定电压的90%,不频繁启动时 端电压不宜低于额定电压的90%口符合要求不符合要求口合格口不合格50工作电压不大于50V的电源变压器，初、次级绕组间的绝缘电 阻值（不小于7M。），绕组对金属外壳间的绝缘电阻值（不小 于 2MQ）实测:口合格口不合
11、格51电气设备安装应符合国家电气装置安装验收规范；电器的外观检 查完好；绝缘器件无裂纹；安装方式符合技术文件要求；电器安 装牢固、平正；活动部件动作灵活、可靠；标志齐全完好、字迹 清晰；操作时动作灵活、可靠；电磁器件无异常响声；电器的连 接线排列整齐、美观；导线连接端子符合规范；导线颜色符合规 范；符合要求口不符合要求口合格口不合格52电机满载电流不大于电动机的额定电流值。口符合要求口不符合要求口合格口不合格53乘客易接触的高度小于2. 5m或安全距离小于500mm范围内的装 饰照明电压不大于50VV合格口不合格54操作按钮等控制元件操作方便；有明确标志；颜色符合要求；口符合要求口不符合要求口
12、合格口不合格55采用自动控制或联锁控制时应使每台电气设备能单独的手动控制。口符合要求口不符合要求口合格口不合格56应设提醒乘客和行人注意安全的音响等信号装置。口符合要求口不符合要求口合格口不合格57操作台上有紧急事故按钮；站台上有紧急事故按钮；按钮型式符 合要求；口符合要求口不符合要求口合格口不合格58电刷和滑环应接触良好，外漏的集电器必须设防雨罩口符合要求口不符合要求口合格不合格59标准要求操作室的应单独设置，视野开阔，能看清人员上下及运 行情况。口符合要求口不符合要求口合格口不合格FTYL-QP-12 文科:规定的表格FTJL-QP-12-18-1序号项类检验项目与要求检验 结果结论60电
13、气 及控制路轨与导电轨间绝缘电阻不小于0. IMC实测：口合格口不合格61车辆间电缆（线）连接宜设有电气插头符合要求口不符合要求口合格口不合格62安 全 防 护安全栅栏分别设置进出口；有引导栅栏；站台有防滑措施；口符合要求口不符合要求口合格口不合格63安全栅栏尺寸高度最小值（不低于1.1m）,间距最大值（不大于 120mm） 底距最大值（不大于120mm）实测：口合格口不合格64应有安全标识；安全标识设置醒目；符合要求不符合要求口合格不合格65台阶纵向宽度最小值（不小于24Omm）,台阶高度最大值 （140200mm）,进出口斜坡坡度最大值（无防滑斜坡不大于1:6；有防滑斜坡不大于1:4）实测：口合格不合格66当动力电源突然断电或设备发生故障时，应有疏导乘客装置口符合要求口不符
