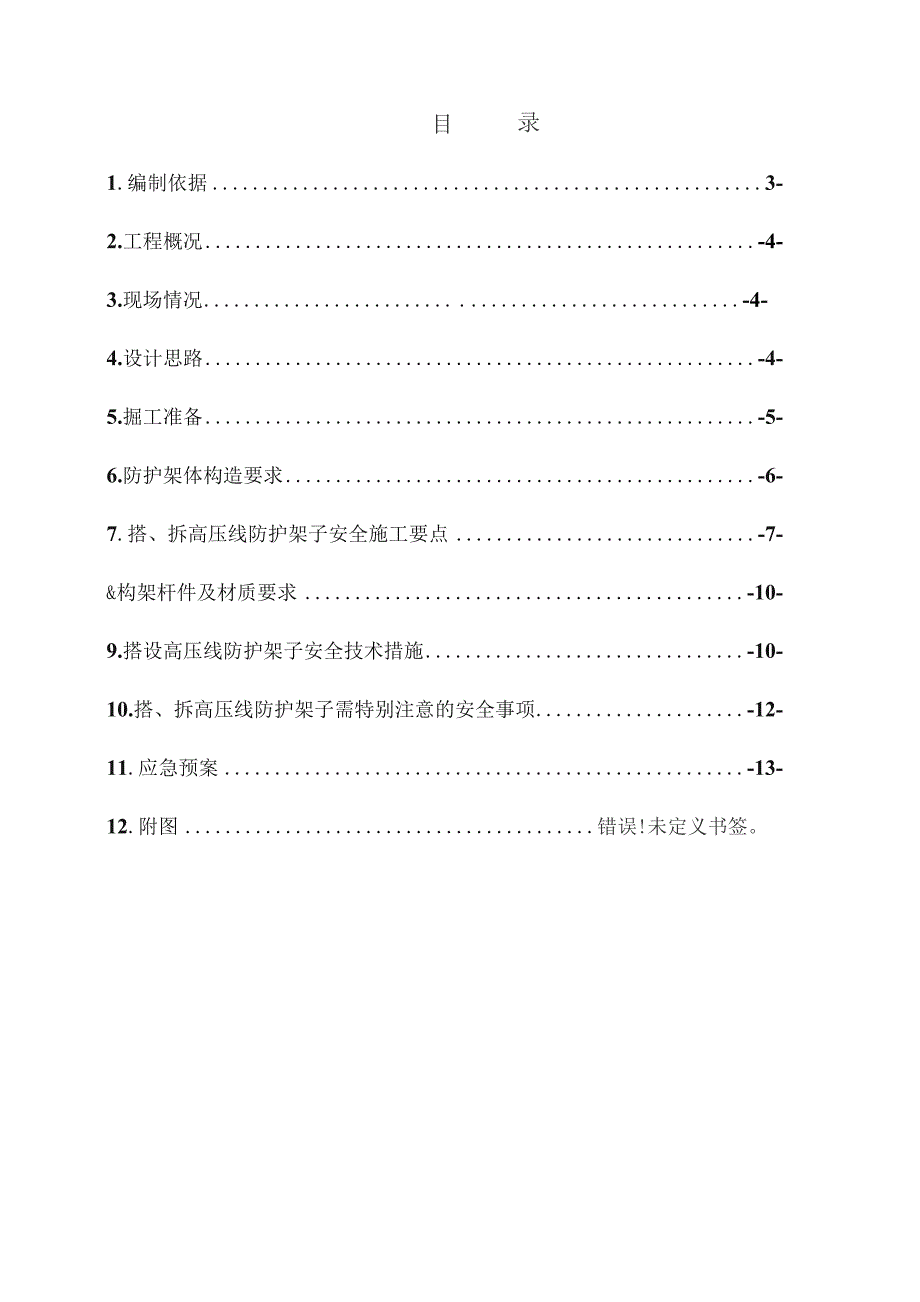

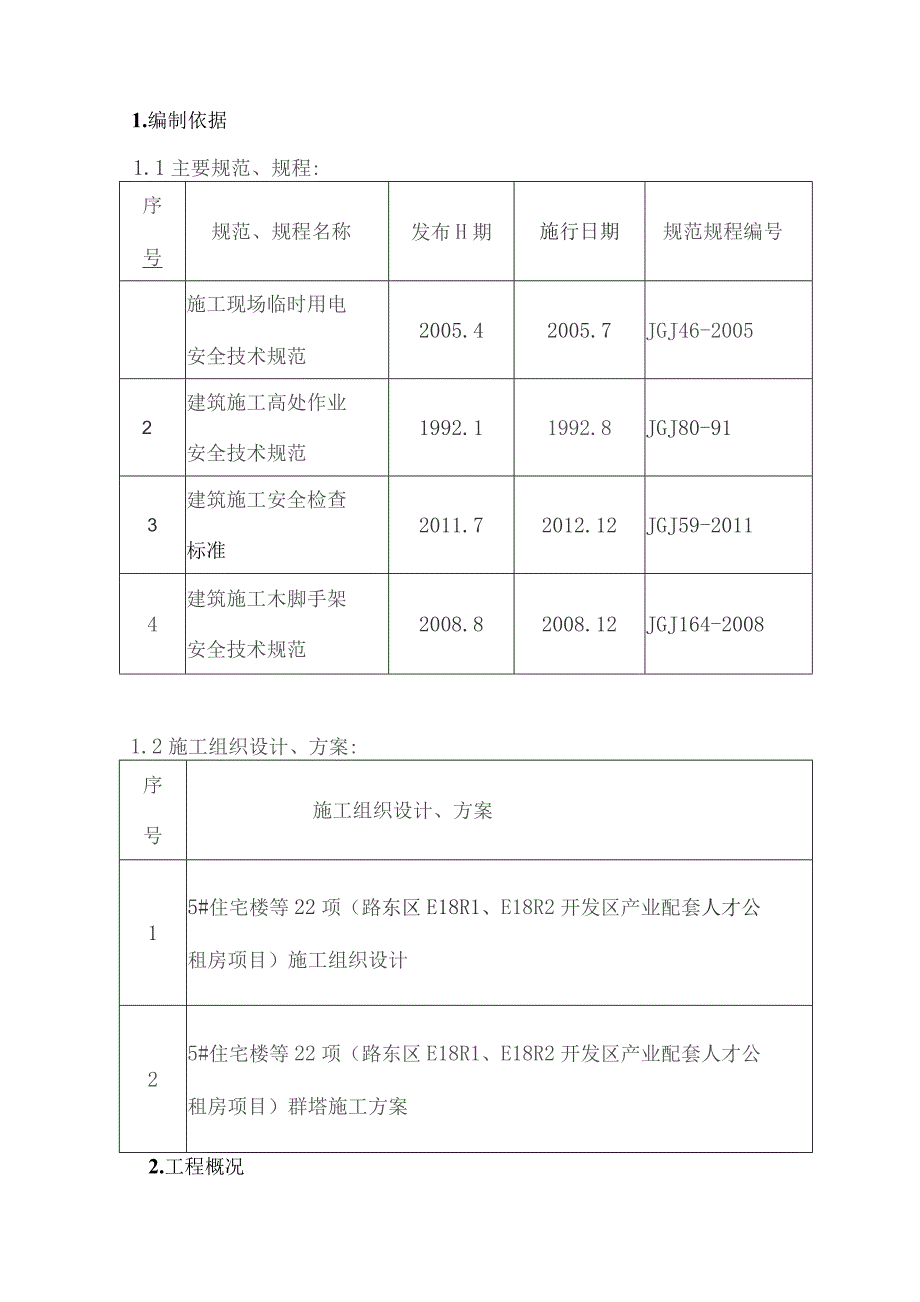

1、目录1.编制依据3-2.工程概况-4-3.现场情况-4-4.设计思路-4-5.掘工准备-5-6.防护架体构造要求-6-7.搭、拆高压线防护架子安全施工要点-7-&构架杆件及材质要求-10-9.搭设高压线防护架子安全技术措施-10-10.搭、拆高压线防护架子需特别注意的安全事项-12-11.应急预案-13-12.附图错误!未定义书签。1.编制依据1.1主要规范、规程:序号规范、规程名称发布H期施行日期规范规程编号施工现场临时用电安全技术规范2005.42005.7JGJ46-20052建筑施工高处作业安全技术规范1992.11992.8JGJ80-913建筑施工安全检查标准2011.72012.

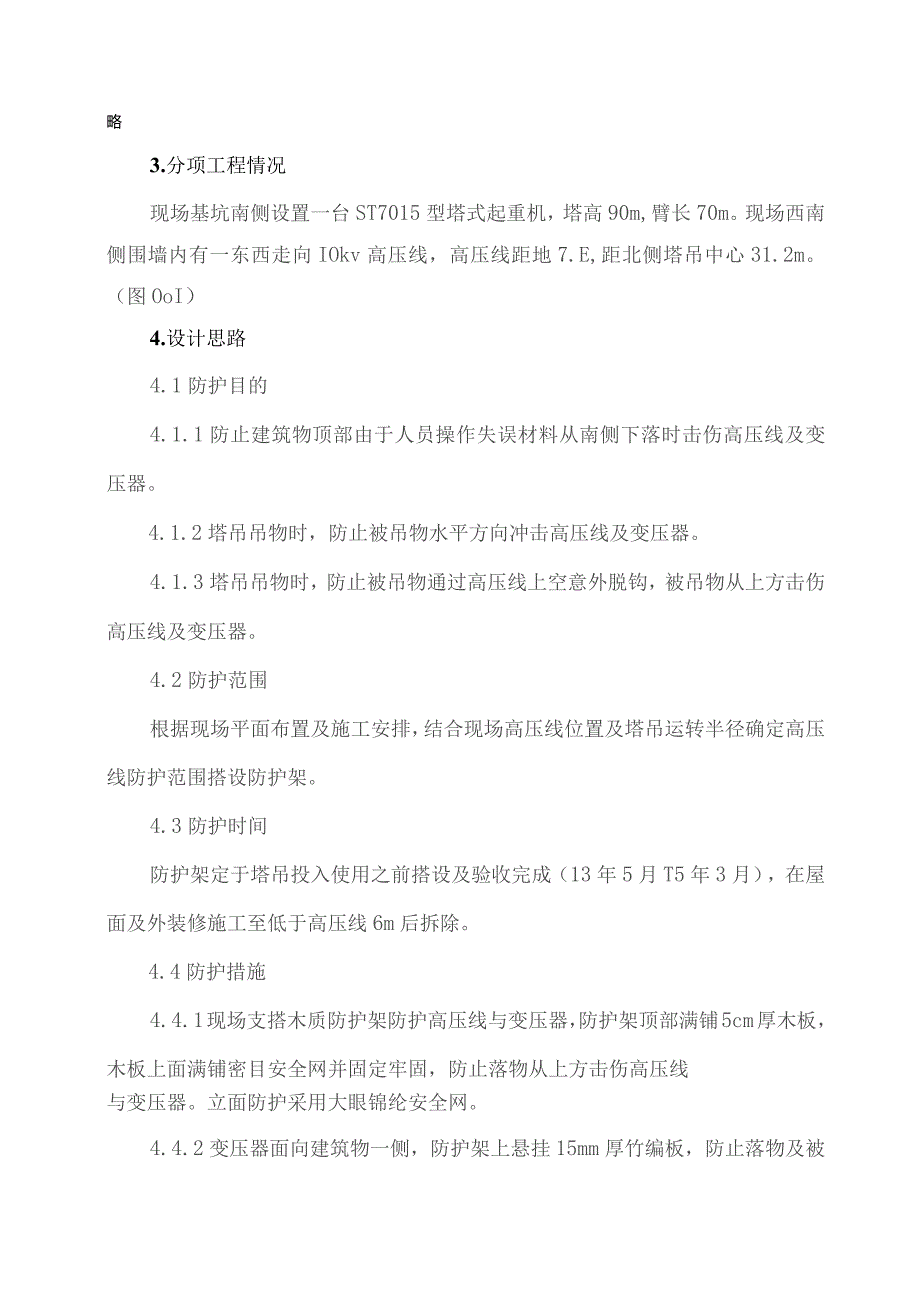

2、12JGJ59-20114建筑施工木脚手架安全技术规范2008.82008.12JGJ164-20081.2施工组织设计、方案:序号施工组织设计、方案15#住宅楼等22项（路东区E18R1、E18R2开发区产业配套人才公租房项目）施工组织设计25#住宅楼等22项（路东区E18R1、E18R2开发区产业配套人才公租房项目）群塔施工方案2.工程概况略3.分项工程情况现场基坑南侧设置一台ST7015型塔式起重机，塔高90m,臂长70m。现场西南侧围墙内有一东西走向IOkv高压线，高压线距地7.E,距北侧塔吊中心31.2m。（图OoI）4.设计思路4.1防护目的4.1.1防止建筑物顶部由于人员操作失误
3、材料从南侧下落时击伤高压线及变压器。4.1.2塔吊吊物时，防止被吊物水平方向冲击高压线及变压器。4.1.3塔吊吊物时，防止被吊物通过高压线上空意外脱钩，被吊物从上方击伤高压线及变压器。4.2防护范围根据现场平面布置及施工安排，结合现场高压线位置及塔吊运转半径确定高压线防护范围搭设防护架。4.3防护时间防护架定于塔吊投入使用之前搭设及验收完成（13年5月T5年3月），在屋面及外装修施工至低于高压线6m后拆除。4.4防护措施4.4.1现场支搭木质防护架防护高压线与变压器，防护架顶部满铺5cm厚木板，木板上面满铺密目安全网并固定牢固，防止落物从上方击伤高压线与变压器。立面防护采用大眼锦纶安全网。4.
4、4.2变压器面向建筑物一侧，防护架上悬挂15mm厚竹编板，防止落物及被吊物击伤变压器。4.4.3变压器上方防砸板上铺塑料布，防止雨水淋到变压器裸露部分导致连电。4.4.4防护架顶部间距5m交错设置彩旗和36v低压彩炮，起警示作用。5.施工准备5.1人员准备项目部成立专门领导小组：组长：XX负责总协调工作副组长：XX技术总负责副组长：XX现场施工协调组员：XX方案编制、技术交底XXXX三xx现场施工指挥、质量检查专业架子队一负责现场具体施工5.2技术准备5.2.1主任工程师带领相关技术人员根据现场实际要求，确定安全、合理、有效、经济的高压线防护方案。5.2.2施工前技术人员必须向施工人员进行安全
5、技术交底。5.3材料准备杉木杆、安全网、5cm木板、8#铅丝、花篮螺栓、钢丝绳、钢丝绳卡。6.防护架体构造要求6.1防护架采用两排木质单立杆搭设，防护架高度根据高压线高度防护。防护架与高压线（侧向及顶部）间的安全距离均不小于1.7M。6.2.杆件连接和绑扎方法杆件绑扎用双股8号铅丝，杆件垂直相交时采用平插十字扣（图002）,平插扣不易松动、横杆的沉降量小，效果较好。绑扎时拧紧适度，既不让杆件松动，又不使铅丝受伤或绞断，绑扎紧固后将绑扎铅丝砸近杆件。铅丝下料长度根据所绑杆子粗细而定。杆件搭接接长采用顺扣绑扎（图002）,搭接长度不小于1.5m并大于步距和跨度，绑扎不少于3道，间距不小于0.6mo
6、杆件斜交时可采用斜十字扣绑扎（图002）。相邻立杆的接头应至少错开一步架，搭接部分跨两根横杆；大横杆接头靠近立杆，大头伸出立杆300mm,小头压在大头上。6.3一般构造和技术要求根据现场高压线位置，防护架采用两排单立杆搭设。6.3.1杆杆间距立杆间距：1.5m大横杆步距：l8m,保证距高压线最近距离不小于1.7m。小横杆间距:1.56.3.2剪刀撑设置纵向连续剪刀撑，每6根立杆设一组。剪刀撑设在架子外侧与地面呈48。，从下到上连续设置。杆子的交叉点绑在立杆或横杆上。6.3.3抛撑的设置为加强防护架整体稳定性，防护架南侧外部设置抛撑，每隔4跨设置一根，防护架北侧靠近道路，保证施工道路畅通无法外设
7、抛撑，在防护架内侧每隔4跨设置双向抛撑。7.搭、拆高压线防护架子安全施工要点7.1基底处理防护架的立杆、抛撑的底端必须埋入地下。立杆埋深100cm,抛撑埋深50cmo挖坑时坑底要稍大于坑口，坑口直径大于立杆直径IOcm,这样坑底可以容纳较多的回填土而坑口自然土的破坏较少，回填后有利于把立杆挤紧，埋设稳固。埋杆时先将坑底夯实。坑底还应垫以转石块，以防下沉。杆子周围回填土必须分层夯实，并作成土墩，防止积水。沿立杆底加绑扫地杆。7,2搭设方法防护架杆运到现场后，先选择分类，把头大粗壮者做立杆，直径均匀，杆身顺直者做横杆，稍有弯曲者做剪刀撑。然后按照设计方案架设。具体要求是：7.2.1立杆竖立做到纵成
8、线，横成方，杆身垂直。相邻两杆的接头应错开一步架。接头的搭接长度，跨两根横杆并不小于1.5m,绑扎不少于3道。为了使接长后的立杆重心在一条垂直线上，搭接头的方向互相错开，如果第一个接头在左边，第二个接头放在右边，第三个接头又放在左边，以此类推；而且要大头朝下，小头朝上，上下垂直，保持重心平衡。如果杆子不直，将其弯曲部分弯向架子的纵向，不要弯向里边或外边。7.2.2大横杆绑在立杆外侧，力求做到平直；两杆接头置于立杆处，并使小头压在大头上。搭接长度：不小于1.5m,绑扎不少于3道。接头位置要上下里外错开，即两根大横杆的接头，既不在同一跨内，也不在同一步内。7.2.3小横杆绑在大横杆上，靠立杆的小横
9、杆则绑在立杆上。小横杆伸出立杆部分不小于30cmo7.2.4大横杆搭设至二步时即绑设抛撑，搭设至三步以上时设置剪刀撑。最下一步斜撑或剪刀撑的底脚应距立杆70cm。（图002）7.2.5防砸板的铺设防砸棚顶部采用双层5CM厚木板，两层木板上下隔开60CM做防砸板（图002）。防砸板对头铺设，其接头下面设两根小横杆，板端悬空部分保持1015cmo搭接铺设的脚手板，其接头必须在小横杆上，搭接长度保持2030cm,板端挑出小横杆的长度保持10-15cm7.3组织验收（谁验收？谁日常检查？搭设、拆除谁监督？措施）护线架子搭设完毕并挂设安全网及警告标示后，由XXX召集技术、安监、搭设班组三方人员，进行外观
10、和实测检验。检验合格后方可正式使用。7.4护线架子搭设示意图，详见附图。7.5拆除防护架子安全操作要点7.5.1拆除架子时，作业区周围及进出口处，必须派有专人看护，严禁非作业人员进入危险区域，并且要注意高压线及变压器等电路设施，严禁碰触。7.5.2严格遵循由上而下按层按步的拆除，后绑者先拆，先绑者后拆，先拆栏杆，脚手板、剪刀撑，而后拆除小横杆、大横杆、斜支撑等。7.5.3拆杆和放杆时，必须由2-3人协同操作，拆顺水杆时应由站在中间的人将杆转向将大头顺下，握住小头尽量下递，等上方人员接到下方人员接住的通知后再放手。严禁向下抛物。7.5.4操作人员必须佩带安全带及安全帽，拆除的全部过程中应指定一个
11、责任心强技术水平高的工人担任指挥，并负责拆除、撒料和看护全部操作人员的安全作业，拆除过程中注意架子的缺扣、崩扣，避免踩在滑动的杆件上发生事故。7.5.5拆除连接件须注意，上一层立杆、水平杆未拆除时，禁止拆除下层连接件，连接件须随末层杆件一同拆除。8.构架杆件及材履要求8.1杆件材料为剥皮红、白松杉杆，质脆、腐朽、有枯节的木材不得使用。立杆和斜杆的小头直径不小于7cm；大横杆、小横杆的小头直径不小于8cm。8.2绑扎材料：采用8号镀锌铅丝绑扎，镀锌铅丝使用时不得用火烧，次品和锈蚀者不得使用。9.搭设高压线防护架子安全技术措施9.1架子工岗位要求9.1.1所有进场作业的架子工，都必须经专业安全技术
12、培训，考试合格，持特种作业操作证上岗作业。架子工在操作实习阶段，必须在技术熟练的技工带领、指导下操作，非架子工未经同意不得单独进行作业。9.1.2班组（队）接受任务后，必须组织全体人员，认真领会安全技术交底具体要求，研讨搭设方法，明确分工，并派1名技术好、有经验的人员负责搭设技术指导和监护.9.1.3正确使用个人安全防护用品，必须着装灵便（紧身紧袖），在高处（2以上）作业时，必须佩戴安全带与已搭好的立、横杆挂牢，穿防滑鞋。作业时精神要集中，团结协作、互相呼应、统一指挥、不得“走过档”和跳跃架子，严禁打闹玩笑、酒后上班。9.1.4架子工必须经过体检，凡患有高血压、心脏病、癫痫病、晕高或视力不够以
13、及不适合于登高作业的，不得参与安全防护架子搭、拆作业。9.1.5高压电安全防护架子要随搭设随固定，搭设未完的高压电安全防护架子，在离开作业岗位时，不得留有未固定架子体和不安全隐患，确保架子稳定。9.1.6在搭、拆安全防护架子时，宜停电作业。在外电架空线路附近作业时，与外电架空线路的边线之间的最小安全操作距离不得小于6米。9.1.7风力六级以上（含六级）强风和高温、大雨天气，应停止高处露天作业。风、雨过后要进行检查，发现倾斜下沉、松扣、崩扣要及时修复，合格后方可使用。9.1.8高压电安全防护架子搭设、拆除、维修必须由架子工负责，非架子工不准从事高压电安全防护架子操作。9.2安全操作要点9.2.1
14、外电架空线路安全防护脚手架应使用剥皮杉木、落叶松等作为杆件，腐朽、折裂、枯节等易折木杆和易导电材料不得使用。9.2.2立杆应先挖杆坑，本方案要求深度100Omm,并要设扫地杆。立杆时必须23人配合操作。9.2.3递杆（拔杆）上下、左右操作人员应协调配合，拔杆人员应注意不碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员中接住杆子呼应后，方可松手。9.2.4纵向水平杆应搭设在立杆里侧，搭设第一步纵向水平杆时，必须检查立杆是否立正，搭设至四步时，必须搭设临时抛撑和临时剪刀撑。搭设纵向水平杆时，必须23人配合操作，由中间1人接杆、放平，由大头至小头顺序绑扎。9.2.5剪刀撑杆子不得蹩绑，应贴在立杆
