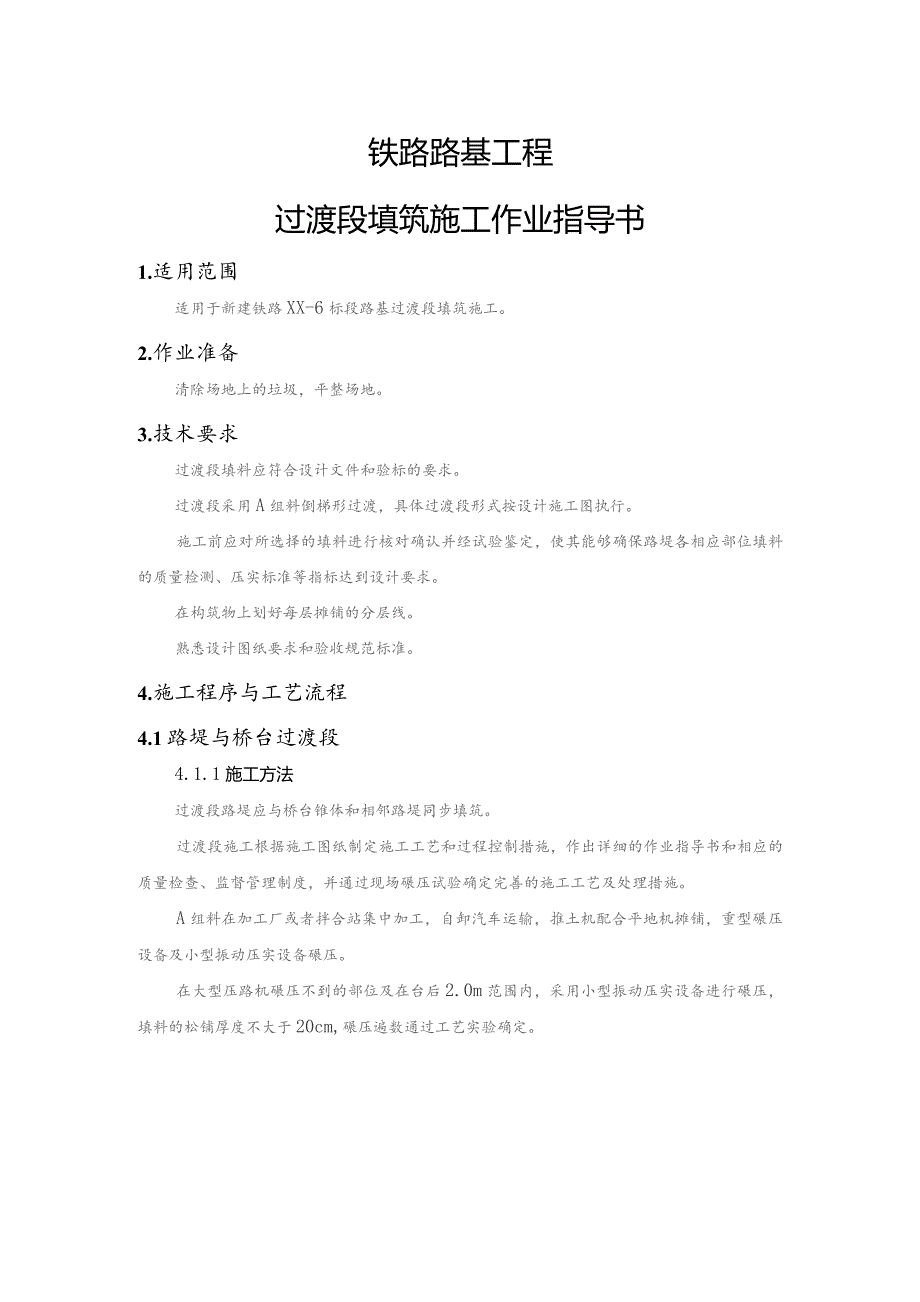

1、铁路XX-6标段路基工程编号：XX-6-LJ-010过渡段填筑施工作业指导书单位：股份有限公司编制：审核：批准：铁路路基工程过渡段填筑施工作业指导书1.适用范围适用于新建铁路XX-6标段路基过渡段填筑施工。2.作业准备清除场地上的垃圾，平整场地。3.技术要求过渡段填料应符合设计文件和验标的要求。过渡段采用A组料倒梯形过渡，具体过渡段形式按设计施工图执行。施工前应对所选择的填料进行核对确认并经试验鉴定，使其能够确保路堤各相应部位填料的质量检测、压实标准等指标达到设计要求。在构筑物上划好每层摊铺的分层线。熟悉设计图纸要求和验收规范标准。4.施工程序与工艺流程4.1路堤与桥台过渡段4.1.1施工方法
2、过渡段路堤应与桥台锥体和相邻路堤同步填筑。过渡段施工根据施工图纸制定施工工艺和过程控制措施，作出详细的作业指导书和相应的质量检查、监督管理制度，并通过现场碾压试验确定完善的施工工艺及处理措施。A组料在加工厂或者拌合站集中加工，自卸汽车运输，推土机配合平地机摊铺，重型碾压设备及小型振动压实设备碾压。在大型压路机碾压不到的部位及在台后2.0m范围内，采用小型振动压实设备进行碾压，填料的松铺厚度不大于20cm,碾压遍数通过工艺实验确定。L2Om路桥过渡段断面示意图4.1.2施工工艺(1)施工前，做好桥头路基排水施工，防止水流对填料的浸泡或冲刷。(2)基底原地面平整后，用振动碾压机碾压密实，并使K3o

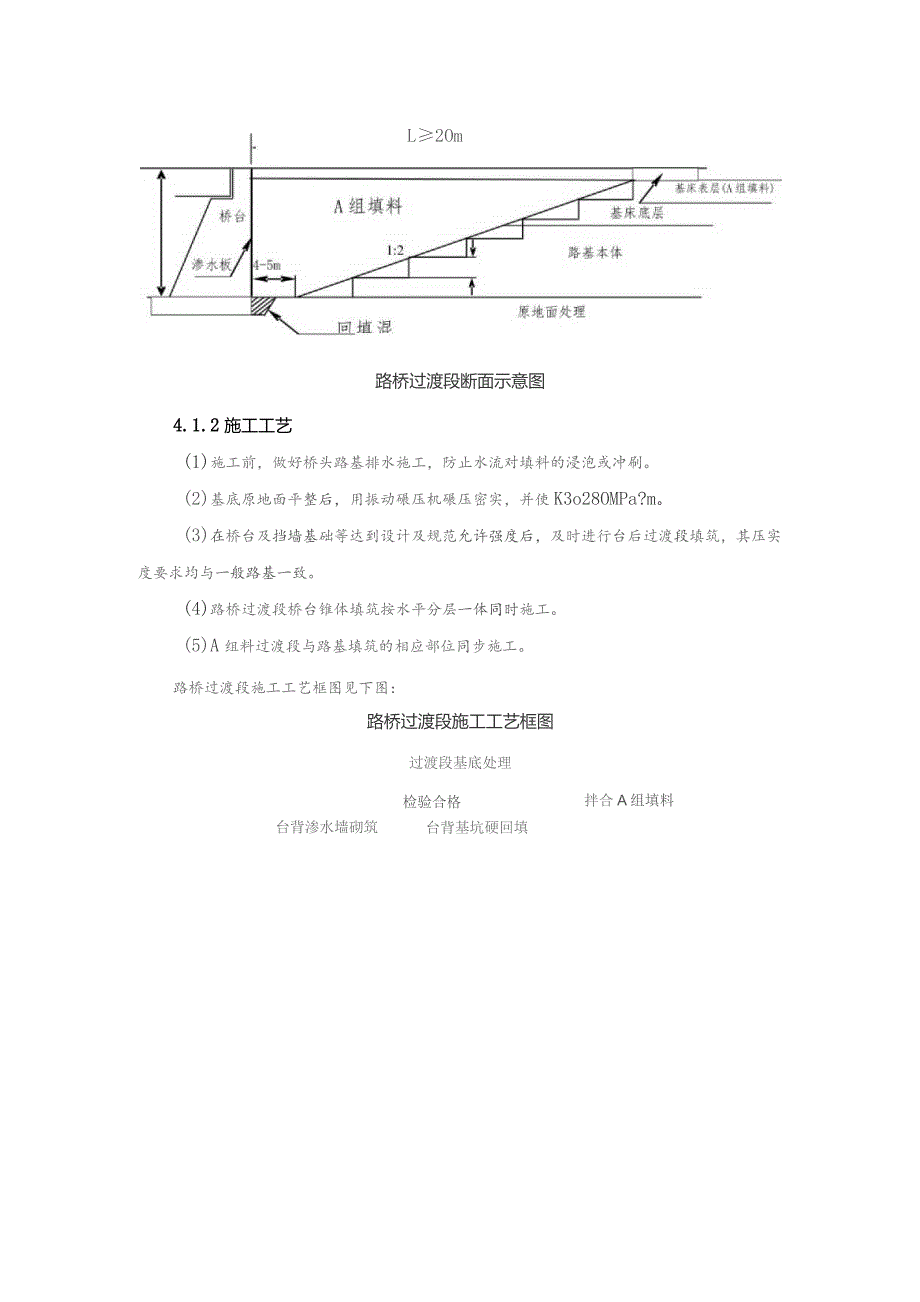

3、28OMPa?m。(3)在桥台及挡墙基础等达到设计及规范允许强度后，及时进行台后过渡段填筑，其压实度要求均与一般路基一致。(4)路桥过渡段桥台锥体填筑按水平分层一体同时施工。(5)A组料过渡段与路基填筑的相应部位同步施工。路桥过渡段施工工艺框图见下图：路桥过渡段施工工艺框图过渡段基底处理检验合格拌合A组填料台背渗水墙砌筑台背基坑硬回填汽车运输至现场过渡段本体 分层填筑质量检测与验收验格进下层X 检合后入一施4.2路堤、路堑与横向结构物过渡段4.2.1施工方法(1)横向结构物两端的过渡段填筑必须对称进行，并应与相邻路堤同步施工。(2)涵洞顶部两端大型压路机能碾压到的部位，其填筑施工应符合施工指南
4、的有关规定；靠近横向结构物的部位，应平行于横向结构物进行横向碾压。大型压路机碾压时，不得影响结构物的稳定。(3)横向结构物的顶部填土厚度小于Im时，不得采用大型振动压路机进行碾压。(4)大型压路机碾压不到的部位应用小型振动压实设备分层进行碾压，填料的松铺厚度不宜大于20cm,碾压遍数应通过试验确定。路堤与横向结构物过渡段示意图4.2.2施工工艺(1)施工前，做好横向结构物两侧的排水施工，防止水流对填料的浸泡或冲刷，路堑地段做好结构物基坑边坡整型。(2)基底原地面平整后，用振动碾压机碾压密实，并使K328OmPa?m。(3)在横向结构物两侧基础等达到设计及规范允许强度后，及时进行两端过渡段填筑，
5、其压实度要求均与一般路基一致，但应分别对称分层填筑，防止由于不对称填筑造成对横向结构物的扰动。(4)路堤轨底距结构物顶垂直距离小于1.5时，横向结构物顶面以上路堤填筑A组填料，横向结构物顶面及两端20m范围内路堤填筑A组填料。(5)结构物顶的填料与结构物两侧2m范围内的A组填料同时采用小型振动机碾压成型。(6)每层混合料施工完毕后需按要求进行养护。施工工艺框图如下图:路堤、路堑与横向结构物过渡段施工工艺框图过源:段基底处理A组歧料F各望地段片石验回填汽年运输至现场检魁介格I台背基坑底部I 回填路馄地段过渡段后 的倒梯形段A、B组 料歧筑险格进下层工 检3.0m时，过渡段基底原地面平整后，用振动
6、碾压机碾压密实，地基系数KM80mPamo检验数量：每个过渡段抽样检验压实系数K（或孔隙率n）3点，其中：距路基边线Im处左、右各1点，路基中部1点；或抽样检验地基系数K30,其中：距路基边线2m处1点，路基中间1点。检验方法：按铁路工程土工试验规程（TBIOI02）规定的试验的方法检验。路堤与路堑过渡段按设计顺原地面纵向开挖，开挖坡面的纵向坡度及台阶开挖应符合设计要求。检验数量：每个过渡段抽样检验3点。检验方法：观察、尺量。（2）过渡段基坑回填检测基坑采用混凝土回填时，回填材料和混凝土强度等级应符合设计要求。检验数量：每个基坑抽样检验2组。检验方法：在浇筑地点抽样成型混凝土试件进行标准养护，
7、并进行28d抗压强度试验。基坑采用碎石回填时，应分层回填，并采用小型振动机械压实，其压实质量应符合设计要求。检验数量：每个基坑抽样检验2点。检验方法：灌砂或灌水法试验。基坑回填顶面高程的允许偏差为50mm。检验数量：每个基坑抽样检验2点。检验方法：水准仪测量。（3）基床表层以下过渡段级A组料填层检测过渡段A组料填料粒径、级配及质量应符合设计要求。检验数量：每2000n?抽样检验1次颗粒级配、颗粒密度、针状、片状颗粒含量、黏土团及有机物含量。检验方法：在料场抽样进行室内试验，并在每层的填筑过程中目测检查级配有无明显变化。基床表层以下过渡段A组料填层的压实质量应采用地基系数K30和孔隙率n三项指标
8、控制。检验数量：每压实层抽样检验孔隙率n各3点，其中距路基两侧填筑A组料边线Im处左、右各1点，路基中部I点；每填高约60Cm抽样检验地基系数K30,其中距路基两侧填筑A组料边线2m处1点，路基中部1点。按抽样数量的20%平行检验孔隙率n,但每过渡段各不少于2点，见证全部地基系数Kso检验。检验方法：按铁路工程土工试验规程（TBloI02）及有关试验方法的规定检测。在填筑压实过程中，应保证桥台、横向结构物稳定、无损伤。检验数量：全部检验。检验方法:观察。填料应分层压实。采用大型压路机械碾压时，每层的最大压实厚度不宜超过30cm,最小压实厚度不宜小于15cm；采用小型振动压实设备碾压时，填料的虚
