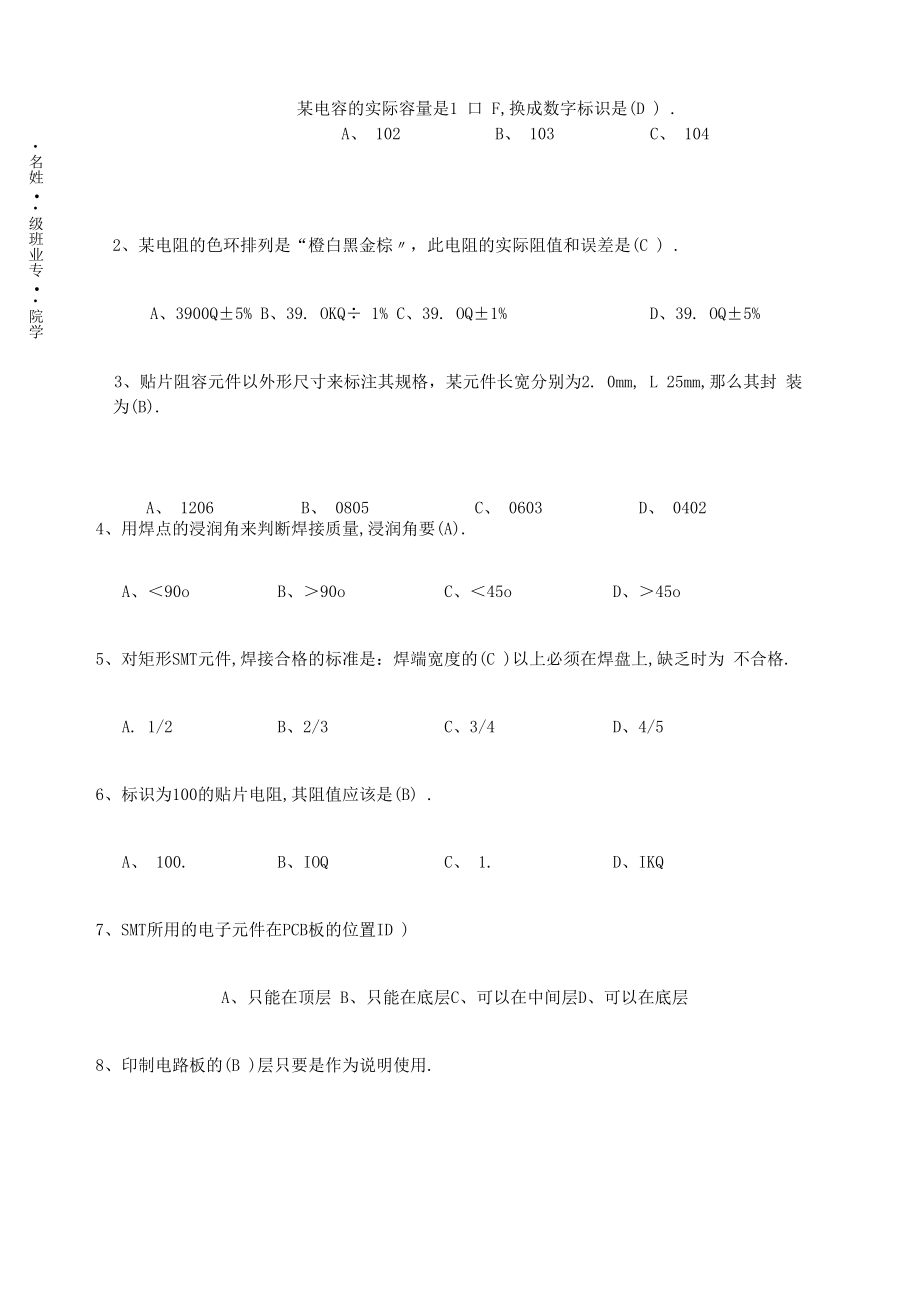

电子产品制造工艺A卷答案.docx_第3页
第3页 / 共11页
电子产品制造工艺A卷答案.docx_第4页
第4页 / 共11页
电子产品制造工艺A卷答案.docx_第5页
第5页 / 共11页
电子产品制造工艺A卷答案.docx_第6页
第6页 / 共11页
电子产品制造工艺A卷答案.docx_第7页
第7页 / 共11页
电子产品制造工艺A卷答案.docx_第8页
第8页 / 共11页
电子产品制造工艺A卷答案.docx_第9页
第9页 / 共11页
电子产品制造工艺A卷答案.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《电子产品制造工艺A卷答案.docx》由会员分享,可在线阅读,更多相关《电子产品制造工艺A卷答案.docx(11页珍藏版)》请在第壹文秘上搜索。

1、HUA system office room HUA16H-TTMS2A-HUAS8Q8-HUAH1688安徽农业大学20212 0 1 0学年第二学期?电子产品制造技术?试卷(A卷答案)测试形式:开卷笔试,2小时,总分值100分线适用专业:电子信息工得分评阅人D、105程题号一二三四总分得分一、单项选择题(共10小题,每题2分,共20分)名姓 级班业专 院学某电容的实际容量是1 口 F,换成数字标识是(D ) .A、 102B、 103C、 1042、某电阻的色环排列是“橙白黑金棕,此电阻的实际阻值和误差是(C ) .A、3900Q5% B、39. OKQ 1% C、39. OQ1%D、39

2、. OQ5%3、贴片阻容元件以外形尺寸来标注其规格,某元件长宽分别为2. 0mm, L 25mm,那么其封 装为(B).A、 1206B、 0805C、 0603D、 04024、用焊点的浸润角来判断焊接质量,浸润角要(A).A、90oB、90oC、45oD、45o5、对矩形SMT元件,焊接合格的标准是:焊端宽度的(C )以上必须在焊盘上,缺乏时为 不合格.A. 1/2B、2/3C、3/4D、4/56、标识为100的贴片电阻,其阻值应该是(B) .A、 100.B、IOQC、 1.D、IKQ7、SMT所用的电子元件在PCB板的位置ID )A、只能在顶层 B、只能在底层C、可以在中间层D、可以在

3、底层8、印制电路板的(B )层只要是作为说明使用.A、 Keep Out Layer?B Top Overlay C、 Mechanical Layers?。、 Multi Layer9、在PrOtel里放置元器件封装过程中,按(D)键使元器件封装90.旋转.A、X? B、Y? C、L? 口、空格键10、PCB的布局是指(B ).A.连线排列B.元器件的排列C.元器件与连线排列D.除元器件与连线以外的实体排列注意:答案请填入下面的做题卡中题 12345678910r二、得评阅人填空题(共10小题,每题2分,共20分)1、共晶焊料的成分比例是锡占63版铅占37%质量,共晶焊料的熔点是四七.2、在

4、对SMD器件进行运输、分料、检验或手工贴装时,假设工作人员需要拿取器件,应该 佩带防静电腕带,尽量使用吸笔操作,预防静电损坏.3、标准是衡量事物的准那么,是对重复性事物和概念所做的统一规定,它以科学、技术和 实践经验的综合成果为根底,经有关方面协商一致,由主管部门批准,以特定的形式发 布,作为共同遵守的准那么和依据.4、电子产品中常用的导线包括电线与电缆,又能细分成裸线、电磁线、绝缘电线电缆和 通信电缆四类.5、用于再流焊的锡盲是由以下成分错锡埴右粘合剂、助焊剂构成的.6、电子产品的整机在结构上通常由组装好的印制电路板、接插件、底板和机箱外壳等几个 局部构成.7、导线同接线端子、导线同导线之间

5、的连接有绕焊、钩焊、搭焊三种根本形式.8、电子产品装配包括机械装配和电气装配两大局部,它是生产过程中的一个重要环节.9、对集成电路的检测目的是判别集成电路的引脚排列及好坏,检测的方法有:电阻检测 法、电压检测法、波形检测法和替代法.10、用于回流焊的锡膏是由以下成分铅锡魁!、粘合剂和助煌剂构成的.三、简做题(共5题,每题6分,共30分)得评阅人1、Protel99 SE包含哪些功能模块?简述其功能.电路原理图(Schematic)设计模块:该模块主要包括设计原理图的原理图编辑器,用于 修改、生成元件符号的元件库编辑器以及各种报表的生成器.(1.5分)印刷电路板(PCB)设计模块:该模块主要包括

6、用于设计电路板图的PCB编辑器,用于PCB 自动布线的R。Ute模块.用于修改、生成元件封装的元件封装库编辑器以及各种报表 的生 成器.(1.5分)可编程逻辑器件(PLD)设计模块:该模块主要包括具有语法意识的文本编辑器、用于 编译和仿真设计结果的PLD模块.(1.5分)电路仿真(Simulate)模块:该模块主要包括一个水平强大的数/模混合信号电路仿真器,能 提供连续的模拟信号和离散的数字信号仿真.(L5分)2、印制电路板设计的主要内容有哪些?印制电路板的设计,是根据设计人员的意图,将电原理图转换成印制电路板图、并确定 加工技术要求的过程.印制电路板的设计包括电路设计和封装设计(即印制导线设

7、计)两局部(1分)PCB板设计的主要内容包括:(1)熟悉并掌握原理图中每个元器件外形尺寸、封装形式、引线方式、管脚排列顺序、 各管脚功能及其形状等,由此确定元件的安装位置和散热、加固等其它安装要求.(1分)(2)查找线路中的电磁干扰源,以及易受外界干扰的敏感器件,确定排除干扰的举措.(1分)(3)根据电气性能和机械性能,布设导线和组件,确定元器件的安装方式、位置和尺寸, 确定印制导线的宽度、间距和焊盘的直径、孔距等.(1分)(4)确定印制电路板的尺寸、形状、材料、种类以及外部连接和安装方法.(1分)(5)印制电路板的封装设计(即印制导线的设计).(1分)3、如何判定较大容量的电容器是否出现断路

8、、击穿及漏电故障? P51用万用表电阻挡可以判断电容器的好坏和质量上下.根据电容器容量大小,通常可选 用万用表的RXl0、RXlO0、RXIk挡进行测试判断.将红、黑表笔分别接电容器的两极,通 过表针的偏摆情况来判断电容器好坏和质量.(注意:每次测试前,需将电容器放电;假 设是电解电容器还得注意黑表笔接电容器的正极)(3分)假设表针迅速向右摆起,然后慢慢向左退回原位,一般来说电容器是好的.如果表针摆 起后不再回转,说明电容器已经击穿.如果表针摆动,但不能回到起始点,那么说明电容器 漏电量较大,其质量不佳.如在测量时表针根本不动,说明此电容器已失效或断路.(34、电子产品装配过程中的常用图纸有哪

9、些,各有什么作用?电子产品装配过程中常用的图纸有:零件图、方框图、装配图、电原理图、接线图及印 制电路板组装图.(1) .零件图:零件图是表示零部件形状、尺寸、所用材料、标称公差及其他技术要求 的图样.(1分)(2) .方框图:方框图是一种用方框、少量图形符号和连线来表示电路构成概况的电路 图样,它主要表达了电子产品的构成模块、各模块之间的连接关系、各模块在电性能方 面 所起作用的原理、以及信号的流程顺序.(1分)(3) .电原理图:电原理图是详细说明电子元器件相互之间、元器件与单元电路之间、 产品组件之间的连接关系,以及电路各局部电气工作原理的图形.在装接、检查、试验、调 整和使用产品时,电

10、原理图通常与接线图、印制电路板组装图一起使用.(1分)(4) .装配图:装配图是表示产品组成局部相互连接关系的图样.零件图和装配图配合 使用,可用于产品的装配、检验、安装及维修中(1分)(5) .接线图:接线图是表示产品装接面上各元器件的相对位置关系和接线的实际位置 的略图,是电原理图具体实现的表示形式.接线图可和电原理图或逻辑图一起用于指导 电 子产品的接线、检查、装配和维修工作.(1分)(6) .印制电路板组装图:印制电路板组装图是用来表示各种元器件在实际电路板上的 具体方位、大小以及各元器件与印制板的连接关系的图样.(1分)5、焊接从机理上可以分为三个阶段,试阐述这三个阶段焊接的机理可分

11、为以下三个阶段.1.润湿阶段(第一阶段):是指同时加热被焊件和爆料,使加热后呈熔融状的焊料沿 着被焊金属的外表充分铺开,与被焊金属的外表分子充分接触的过程,在焊接前应对被焊 金属外表进行清洁工作.(2分)2.扩散阶段(第二阶段):在润湿过程中,焊料和被焊件外表分子充分接触,并在一定的 温度下,焊料与被焊金属中的分子相互渗透(分子扩散),扩散的结果使在两者的界面上形 成 合 金 层(2分)2、 噪声和干扰极大地影响电子产品的性能和指标,试结合干扰产生机理阐述几种常用的电子产品抗干扰举措.噪声和干扰对电子产品的性能和指标影响极大,轻那么使信号失真、降低信号的质量,重那么淹没有用信号、影响电路的正常

12、工作,甚至损坏电子设备和电子产品,造成生产事故 等.干扰可以通过线路、电路、空间等途径来影响产品的质量,可以电场、磁场、电磁场的 形式侵入电路,对电子产品的电路造成危害.干扰的原因和危害现象一般表现为以下几 种: (1)元器件质量不好,焊接工艺或装配工艺不合格时,会造成信号时有时无的软故障.(1分)(2)当电路布局工艺不合理时,电路的导线、元器件的分布电容和分布电感等就会造成电路内部自激、信号减小或频率偏移的干扰.1分)(3) 一些自然现象,如雷击、闪电、空间电磁波辐射等,会造成电路的信号受干扰、短时中断、工作不正常的现象,严重时会损坏电子产品. 11分)(4)工业干扰.电焊、电气设备的启动与

13、关闭等,都会对电子设备造成电磁波干扰.(1分)(5)信号的相互干扰.空中的无线电波在传递过程中,会通过线路、元器件侵入电子产品,造成接收的信号产生噪声、有时甚至淹没有用信号.(1分)(6)静电干扰.静电产生的火花放电会击穿电子元器件,特别是MOS器件;静电会使电子电路无法正常工作,严重时会引发火灾或引起爆炸.(1分)电子产品的抗干扰举措排除干扰通常是消除干扰源或破坏干扰途径.常用的抗干扰举措有以下几种:(1)屏蔽.(1分)退耦.(1分) (3)选频、滤波.(1分)(4)接地.(1分)3、 焊接结束后,为保证产品质量,需要对焊点进行质量检查,常采用的检查方法和检查内容有哪些?焊点的检查通常采用目

14、视检查、手触检查和通电检查的方法.1 .目视检查:目视检查是指从外观上检查焊接质量是否合格,焊点是否有缺陷.目视检查 可借助于放大镜、显微镜进行观察检查.目视检查的主要内容:(1)是否有漏焊.(2)焊点的光泽好不好,焊料足缺乏.13)是否有桥接现象.(4) 焊点有没有裂纹.(5)焊点是否有拉尖现象.(6)焊盘是否有起翘或脱落情况.(7)焊 点周围是否有残留的焊剂.8)导线是否有局部或全部断线、外皮烧焦、露出芯 线的现象.(6分)2 .手触检查:手触检查主要是用手指触摸元器件,看元器件的焊点有无松动、焊接不牢 的现象.用镶子夹住元落件引线轻轻拉动,有无松动现象.(2分)3 .通电检查:通电检查必须在目视检查和手触检查无错误的情况之后进行,通电检查可 以发现许多微小的缺陷.(2分)
