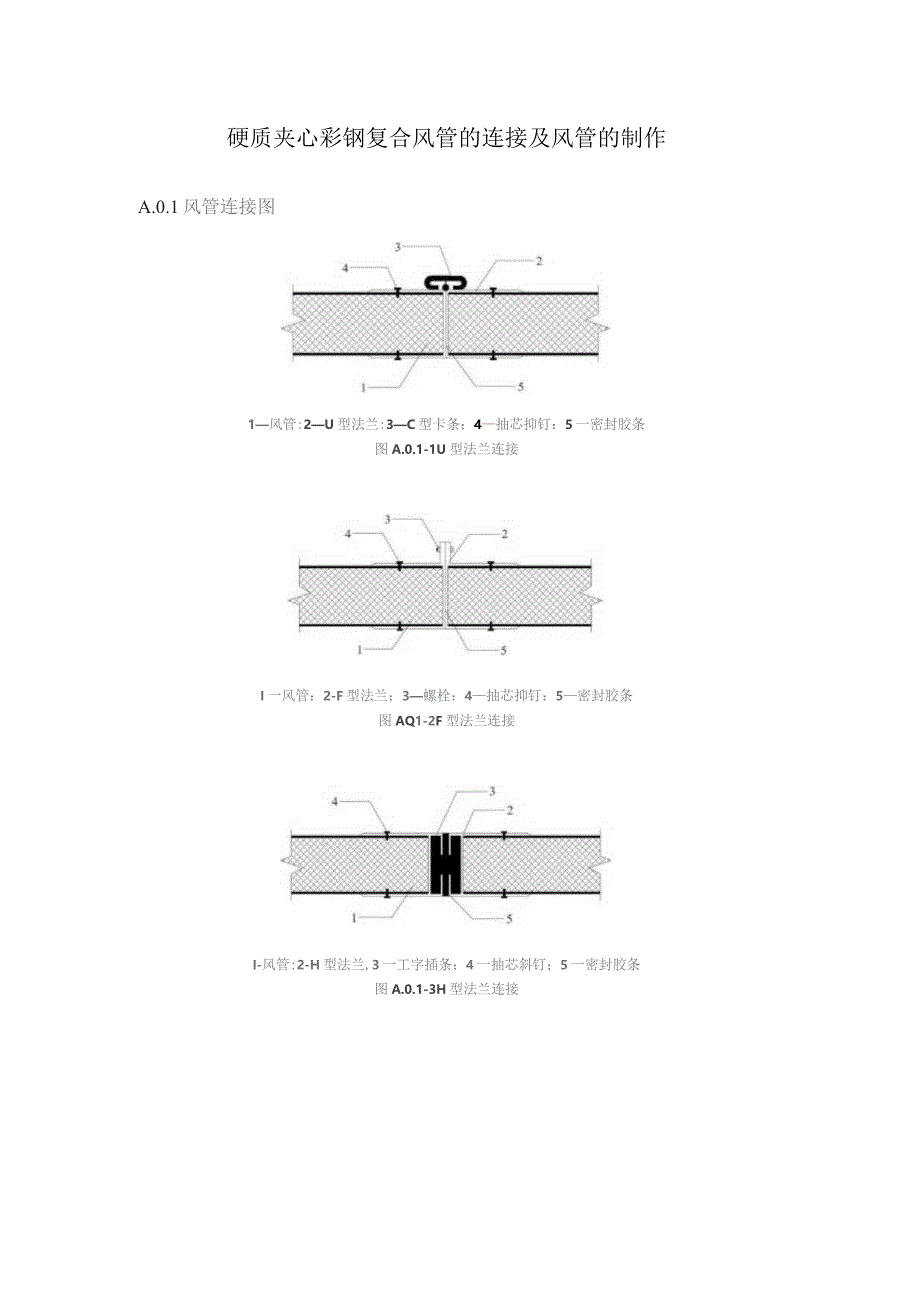

1、硬质夹心彩钢复合风管的连接及风管的制作A.0.1风管连接图1风管:2U型法兰:3C型卡条；4抽芯抑钉：5一密封胶条图A.0.1-1U型法兰连接I一风管：2-F型法兰；3螺栓：4抽芯抑钉：5密封胶条图AQ1-2F型法兰连接I-风管:2-H型法兰,3一工字插条；4一抽芯斜钉；5一密封胶条图A.0.1-3H型法兰连接I-风管：2-风管法兰；3一风阀法兰；4一吊杆；5一风阀：6螺栓；7-槽形连接件：8-法兰垫料图A.0.I-4风管与风阀连接示意图I一风管；2一角钢法兰；3-C型槽钢法兰：4-风机法兰：5-法兰垫料：6一静压箱；7-轴流风机;8-锚栓:9-静压箱壁:10-螺栓：11-风机外壳：12-吊杆
2、图A.0.1-5风管与轴流风机连接示意图1一风管:2一法兰:3一法兰垫料:4一不燃柔性材料填充；5一锚栓：6一风机箱壁:7-螺栓:8一风机箱风口(C型槽钢)!9-吊杆：10一风机箱图A.0.1-6风管与风机箱连接示意图I-风管；2一法兰；3一风口连接板；4一风口；5一抽芯抑钉；6一吊顶板图A.0.L7风管与风口直接连接示意图1风管：2-法兰：3-风11连接板：4风U：5抽芯梆钉：6一吊顶板图A.0.1-8风管与风口短管连接示意图A.0.2风管制作附图U(a)一片法(b)二片法Oc)三打法3)四片法图A.0.2-2一片组合法图A.0.2-3二片组合法一图A.0.2*6矩形弯管放样图图A.0.2-
3、7变径管放样图-S3Ue_4耳(a)上下盖板(b)内弧风管板1一折弯固定段；2一压弯区域段图A.O.2-8三通放样图(c)外弧风管板I一连接处图A.0.2-10n型弯头制作示意rrz8mm2m3+26I-连接处图A.0.2-12正三通制作示意图A.023整体式三通制作示意I-风管：2一插入主风管部分；3-主风管侧板开口部分图A.0.2-14插管式三通制作示意I-凤管图A.0.2-15整体式四通制作示意I-主风管；2-插入主风管部分：3-主风管侧板开口部分图A.0.2-16插管式四通制作示意I-矩形压箱；2-边条:3一角钢法兰；4咱攻螺钉/保钉；5-C型槽钢/圆形钢管图A.0.2-I8矩形静压箱制作示意1一风管板材；2一镀锌垫片；3一抑接；4一金属倒流片图Aa2-19导流叶片制作示意
