《减水剂的作用机理.docx》由会员分享，可在线阅读，更多相关《减水剂的作用机理.docx（3页珍藏版）》请在第壹文秘上搜索。

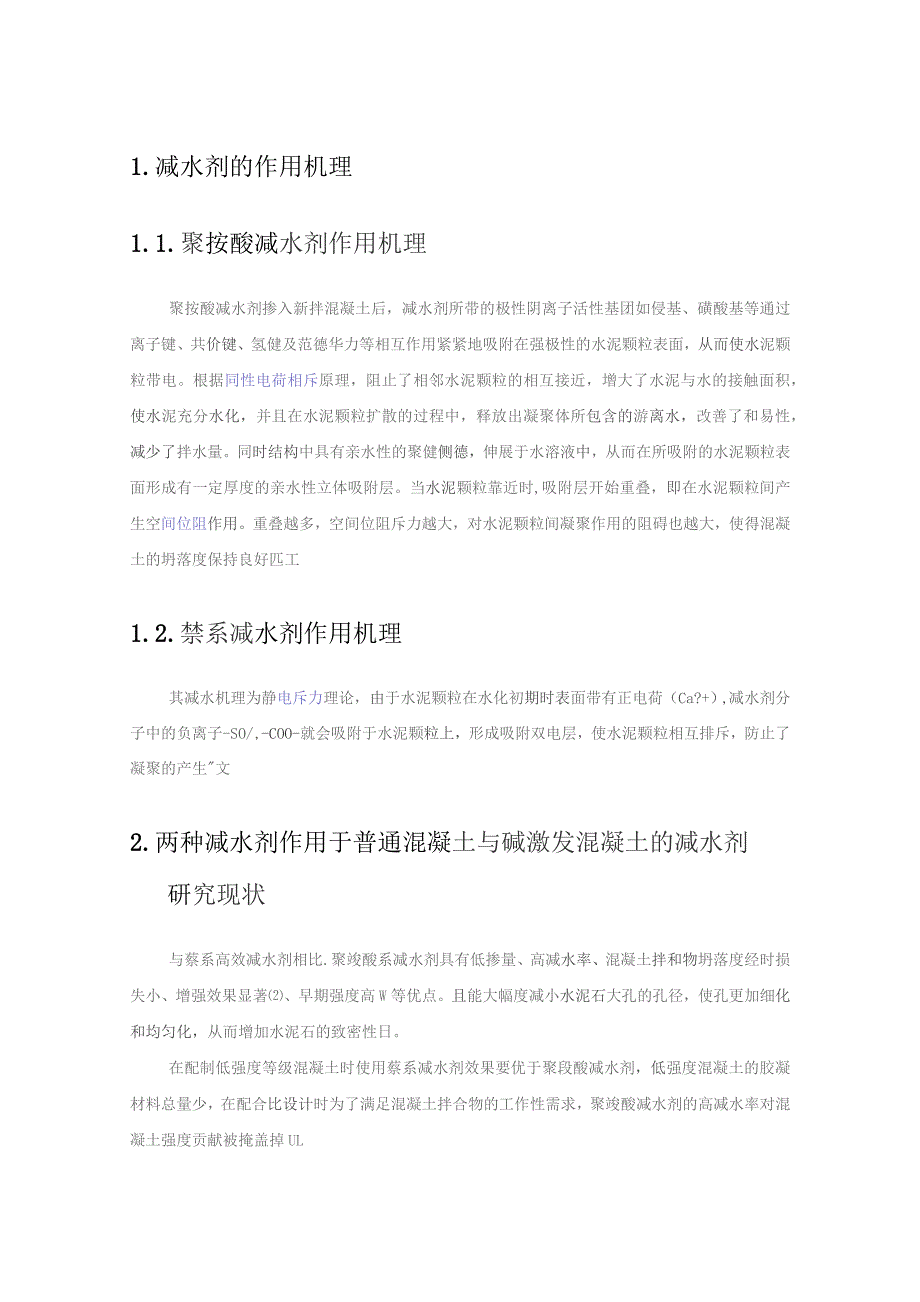

1、1.减水剂的作用机理1.1.聚按酸减水剂作用机理聚按酸减水剂掺入新拌混凝土后，减水剂所带的极性阴离子活性基团如侵基、磺酸基等通过离子键、共价键、氢健及范德华力等相互作用紧紧地吸附在强极性的水泥颗粒表面，从而使水泥颗粒带电。根据同性电荷相斥原理，阻止了相邻水泥颗粒的相互接近，增大了水泥与水的接触面积，使水泥充分水化，并且在水泥颗粒扩散的过程中，释放出凝聚体所包含的游离水，改善了和易性，减少了拌水量。同时结构中具有亲水性的聚健侧德，伸展于水溶液中，从而在所吸附的水泥颗粒表面形成有一定厚度的亲水性立体吸附层。当水泥颗粒靠近时,吸附层开始重叠，即在水泥颗粒间产生空间位阻作用。重叠越多，空间位阻斥力越大
2、，对水泥颗粒间凝聚作用的阻碍也越大，使得混凝土的坍落度保持良好匹工1.2.禁系减水剂作用机理其减水机理为静电斥力理论，由于水泥颗粒在水化初期时表面带有正电荷（Ca?+）,减水剂分子中的负离子-SO/,-COO-就会吸附于水泥颗粒上，形成吸附双电层，使水泥颗粒相互排斥，防止了凝聚的产生文2.两种减水剂作用于普通混凝土与碱激发混凝土的减水剂研究现状与蔡系高效减水剂相比.聚竣酸系减水剂具有低掺量、高减水率、混凝土拌和物坍落度经时损失小、增强效果显著、早期强度高W等优点。且能大幅度减小水泥石大孔的孔径，使孔更加细化和均匀化，从而增加水泥石的致密性日。在配制低强度等级混凝土时使用蔡系减水剂效果要优于聚段

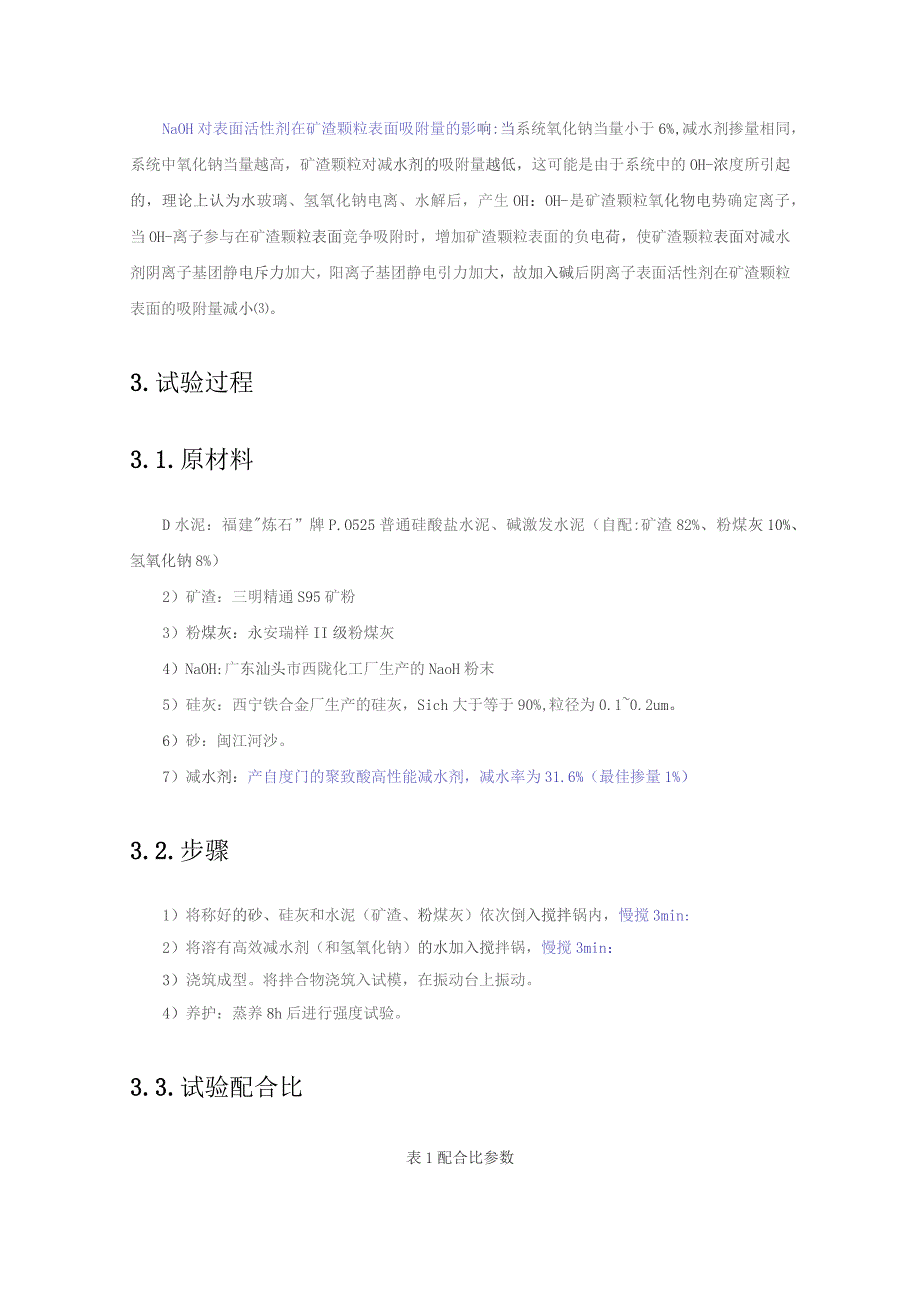

3、酸减水剂，低强度混凝土的胶凝材料总量少，在配合比设计时为了满足混凝土拌合物的工作性需求，聚竣酸减水剂的高减水率对混凝土强度贡献被掩盖掉ULNaOH对表面活性剂在矿渣颗粒表面吸附量的影响:当系统氧化钠当量小于6%,减水剂掺量相同，系统中氧化钠当量越高，矿渣颗粒对减水剂的吸附量越低，这可能是由于系统中的OH-浓度所引起的，理论上认为水玻璃、氢氧化钠电离、水解后，产生OH：OH-是矿渣颗粒氧化物电势确定离子，当OH-离子参与在矿渣颗粒表面竞争吸附时，增加矿渣颗粒表面的负电荷，使矿渣颗粒表面对减水剂阴离子基团静电斥力加大，阳离子基团静电引力加大，故加入碱后阴离子表面活性剂在矿渣颗粒表面的吸附量减小。3
4、.试验过程3.1.原材料D水泥：福建炼石”牌P.O525普通硅酸盐水泥、碱激发水泥（自配:矿渣82%、粉煤灰10%、氢氧化钠8%）2）矿渣：三明精通S95矿粉3）粉煤灰：永安瑞样II级粉煤灰4）NaOH:广东汕头市西陇化工厂生产的NaoH粉末5）硅灰：西宁铁合金厂生产的硅灰，Sich大于等于90%,粒径为0.10.2um。6）砂：闽江河沙。7）减水剂：产自度门的聚致酸高性能减水剂，减水率为31.6%（最佳掺量1%）3.2.步骤1）将称好的砂、硅灰和水泥（矿渣、粉煤灰）依次倒入搅拌锅内，慢搅3min:2）将溶有高效减水剂（和氢氧化钠）的水加入搅拌锅，慢搅3min：3）浇筑成型。将拌合物浇筑入试模

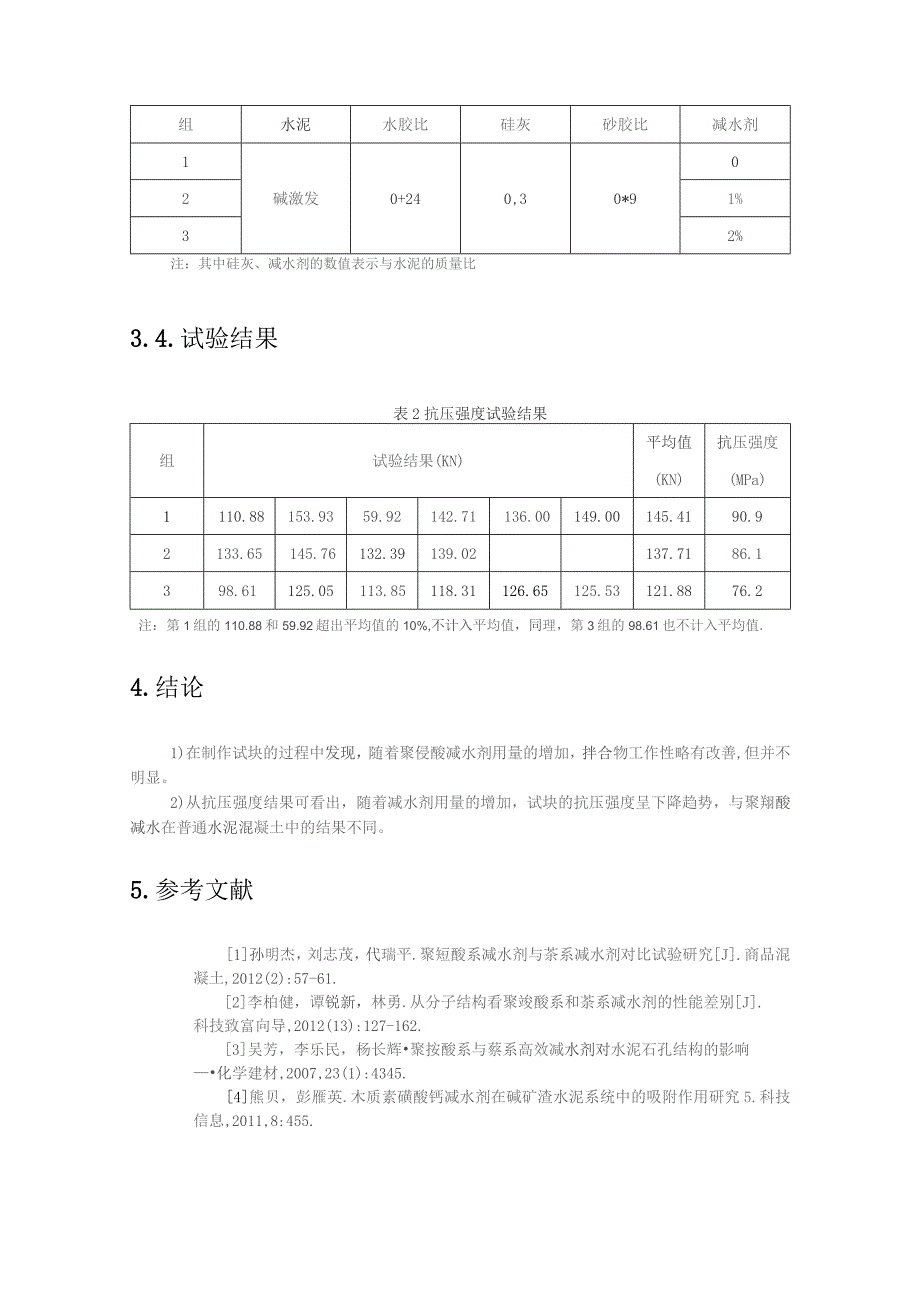

5、，在振动台上振动。4）养护：蒸养8h后进行强度试验。3.3.试验配合比表1配合比参数组水泥水胶比硅灰砂胶比减水剂1碱激发0+240,30*9021%32%注：其中硅灰、减水剂的数值表示与水泥的质量比3.4.试验结果表2抗压强度试验结果组试验结果(KN)平均值(KN)抗压强度(MPa)1110.88153.9359.92142.71136.00149.00145.4190.92133.65145.76132.39139.02137.7186.1398.61125.05113.85118.31126.65125.53121.8876.2注：第1组的110.88和59.92超出平均值的10%,不计入
6、平均值，同理，第3组的98.61也不计入平均值.4.结论1)在制作试块的过程中发现，随着聚侵酸减水剂用量的增加，拌合物工作性略有改善,但并不明显。2)从抗压强度结果可看出，随着减水剂用量的增加，试块的抗压强度呈下降趋势，与聚翔酸减水在普通水泥混凝土中的结果不同。5.参考文献1孙明杰，刘志茂，代瑞平.聚短酸系减水剂与茶系减水剂对比试验研究J.商品混凝土,2012(2):57-61.2李柏健，谭锐新，林勇.从分子结构看聚竣酸系和荼系减水剂的性能差别J.科技致富向导,2012(13):127-162.3吴芳，李乐民，杨长辉聚按酸系与蔡系高效减水剂对水泥石孔结构的影响化学建材,2007,23(1):4345.4熊贝，彭雁英.木质素磺酸钙减水剂在碱矿渣水泥系统中的吸附作用研究5.科技信息,2011,8:455.
