《因为配制1升水泥净浆所需的干水泥重量为.docx》由会员分享，可在线阅读，更多相关《因为配制1升水泥净浆所需的干水泥重量为.docx（11页珍藏版）》请在第壹文秘上搜索。

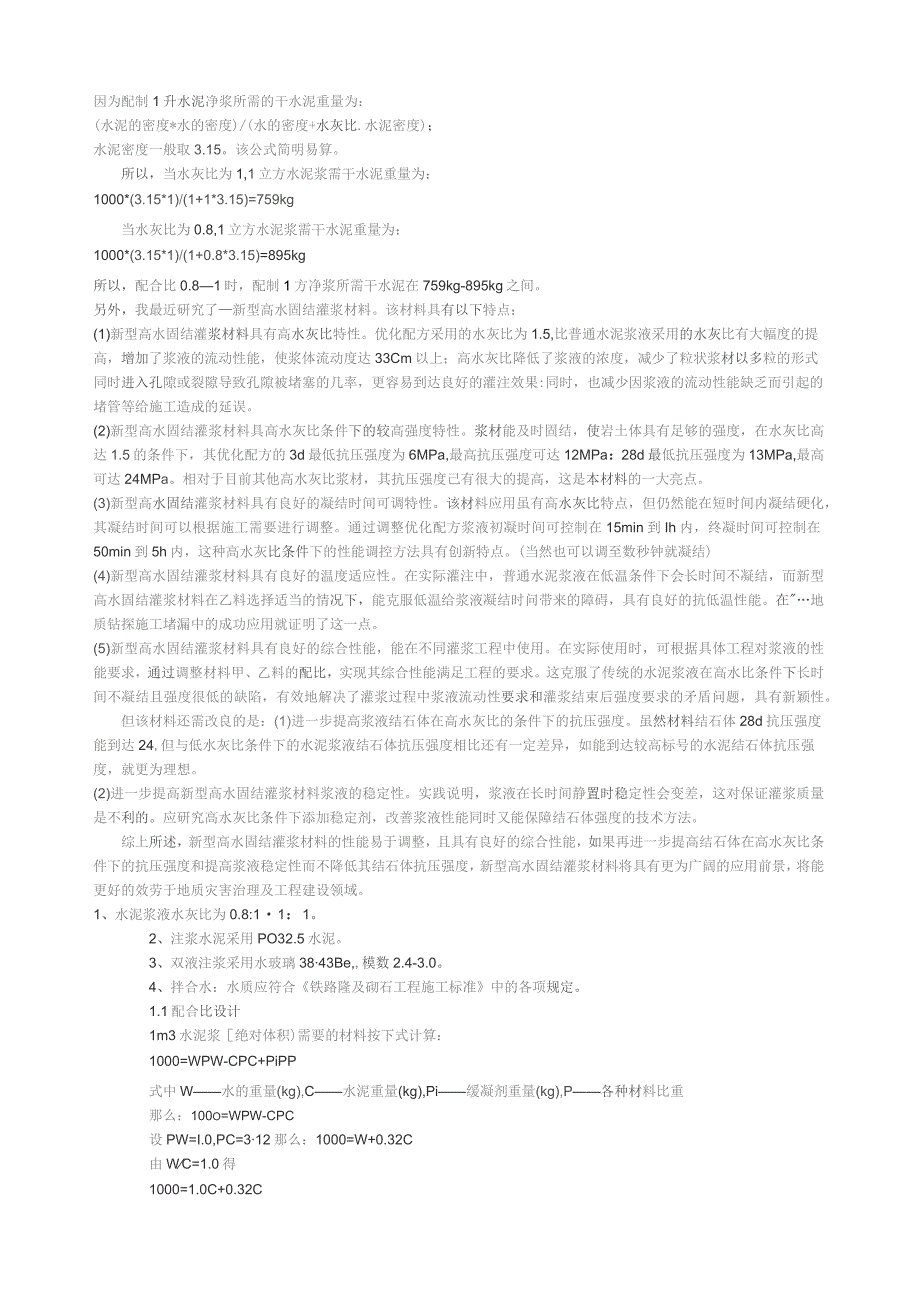

1、因为配制1升水泥净浆所需的干水泥重量为：(水泥的密度*水的密度)/(水的密度+水灰比.水泥密度)；水泥密度一般取3.15。该公式简明易算。所以，当水灰比为1,1立方水泥浆需干水泥重量为：1000*(3.15*1)/(1+1*3.15)=759kg当水灰比为0.8,1立方水泥浆需干水泥重量为：1000*(3.15*1)/(1+0.8*3.15)=895kg所以，配合比0.81时，配制1方净浆所需干水泥在759kg-895kg之间。另外，我最近研究了新型高水固结灌浆材料。该材料具有以下特点：(1)新型高水固结灌浆材料具有高水灰比特性。优化配方采用的水灰比为1.5,比普通水泥浆液采用的水灰比有大幅度
2、的提高，增加了浆液的流动性能，使浆体流动度达33Cm以上；高水灰比降低了浆液的浓度，减少了粒状浆材以多粒的形式同时进入孔隙或裂隙导致孔隙被堵塞的几率，更容易到达良好的灌注效果:同时，也减少因浆液的流动性能缺乏而引起的堵管等给施工造成的延误。(2)新型高水固结灌浆材料具高水灰比条件下的较高强度特性。浆材能及时固结，使岩土体具有足够的强度，在水灰比高达1.5的条件下，其优化配方的3d最低抗压强度为6MPa,最高抗压强度可达12MPa：28d最低抗压强度为13MPa,最高可达24MPa。相对于目前其他高水灰比浆材，其抗压强度己有很大的提高，这是本材料的一大亮点。(3)新型高水固结灌浆材料具有良好的凝
3、结时间可调特性。该材料应用虽有高水灰比特点，但仍然能在短时间内凝结硬化，其凝结时间可以根据施工需要进行调整。通过调整优化配方浆液初凝时间可控制在15min到Ih内，终凝时间可控制在50min到5h内，这种高水灰比条件下的性能调控方法具有创新特点。(当然也可以调至数秒钟就凝结)(4)新型高水固结灌浆材料具有良好的温度适应性。在实际灌注中，普通水泥浆液在低温条件下会长时间不凝结，而新型高水固结灌浆材料在乙料选择适当的情况下，能克服低温给浆液凝结时问带来的障碍，具有良好的抗低温性能。在地质钻探施工堵漏中的成功应用就证明了这一点。(5)新型高水固结灌浆材料具有良好的综合性能，能在不同灌浆工程中使用。在
4、实际使用时，可根据具体工程对浆液的性能要求，通过调整材料甲、乙料的配比，实现其综合性能满足工程的要求。这克服了传统的水泥浆液在高水比条件下长时间不凝结且强度很低的缺陷，有效地解决了灌浆过程中浆液流动性要求和灌浆结束后强度要求的矛盾问题，具有新颖性。但该材料还需改良的是：(1)进一步提高浆液结石体在高水灰比的条件下的抗压强度。虽然材料结石体28d抗压强度能到达24,但与低水灰比条件下的水泥浆液结石体抗压强度相比还有一定差异，如能到达较高标号的水泥结石体抗压强度，就更为理想。(2)进一步提高新型高水固结灌浆材料浆液的稳定性。实践说明，浆液在长时间静置时稳定性会变差，这对保证灌浆质量是不利的。应研究
5、高水灰比条件下添加稳定剂，改善浆液性能同时又能保障结石体强度的技术方法。综上所述，新型高水固结灌浆材料的性能易于调整，且具有良好的综合性能，如果再进一步提高结石体在高水灰比条件下的抗压强度和提高浆液稳定性而不降低其结石体抗压强度，新型高水固结灌浆材料将具有更为广阔的应用前景，将能更好的效劳于地质灾害治理及工程建设领域。1、水泥浆液水灰比为0.8:11：1。2、注浆水泥采用PO32.5水泥。3、双液注浆采用水玻璃3843Be,模数2.4-3.0。4、拌合水：水质应符合铁路隆及砌石工程施工标准中的各项规定。1.1配合比设计1m3水泥浆绝对体积)需要的材料按下式计算：1000=WPW-CPC+PiP

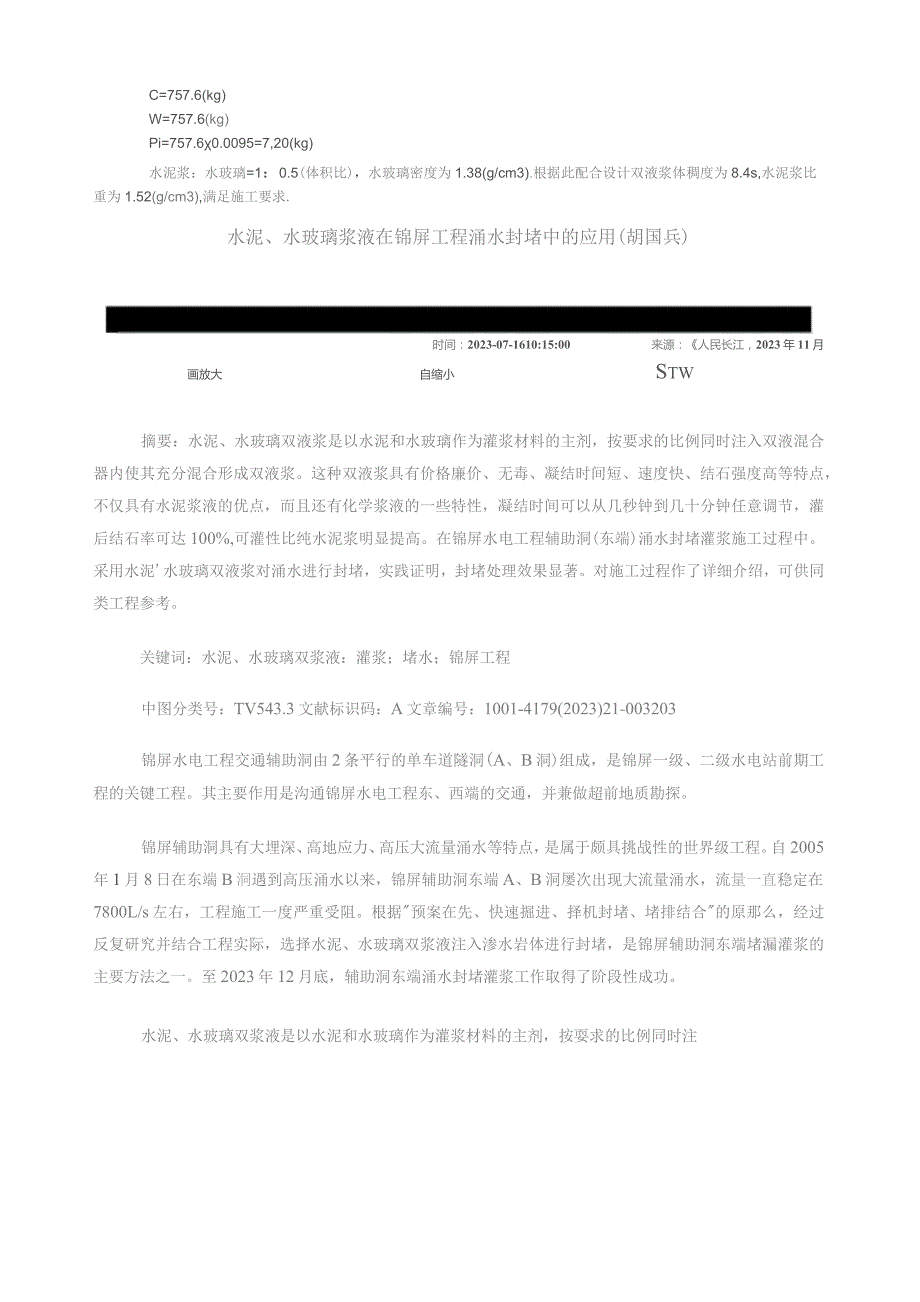

6、P式中W水的重量(kg),C水泥重量(kg),Pi缓凝剂重量(kg),P各种材料比重那么：100o=WPW-CPC设PW=I.0,PC=312那么：1000=W+0.32C由WC=1.0得1000=1.0C+0.32CC=757.6(kg)W=757.6(kg)Pi=757.60.0095=7,20(kg)水泥浆：水玻璃=1：0.5(体积比)，水玻璃密度为1.38(g/cm3).根据此配合设计双液浆体稠度为8.4s,水泥浆比重为1.52(g/cm3),满足施工要求.水泥、水玻璃浆液在锦屏工程涌水封堵中的应用(胡国兵)时间：2023-07-1610:15:00来源：人民长江，2023年11月画放
7、大自缩小Stw摘要：水泥、水玻璃双液浆是以水泥和水玻璃作为灌浆材料的主剂，按要求的比例同时注入双液混合器内使其充分混合形成双液浆。这种双液浆具有价格廉价、无毒、凝结时间短、速度快、结石强度高等特点，不仅具有水泥浆液的优点，而且还有化学浆液的一些特性，凝结时间可以从几秒钟到几十分钟任意调节，灌后结石率可达100%,可灌性比纯水泥浆明显提高。在锦屏水电工程辅助洞(东端)涌水封堵灌浆施工过程中。采用水泥水玻璃双液浆对涌水进行封堵，实践证明，封堵处理效果显著。对施工过程作了详细介绍，可供同类工程参考。关键词：水泥、水玻璃双浆液：灌浆；堵水；锦屏工程中图分类号：TV543.3文献标识码：A文章编号：10
8、01-4179(2023)21-003203锦屏水电工程交通辅助洞由2条平行的单车道隧洞(A、B洞)组成，是锦屏一级、二级水电站前期工程的关键工程。其主要作用是沟通锦屏水电工程东、西端的交通，并兼做超前地质勘探。锦屏辅助洞具有大埋深、高地应力、高压大流量涌水等特点，是属于颇具挑战性的世界级工程。自2005年1月8日在东端B洞遇到高压涌水以来，锦屏辅助洞东端A、B洞屡次出现大流量涌水，流量一直稳定在7800L/s左右，工程施工一度严重受阻。根据预案在先、快速掘进、择机封堵、堵排结合的原那么，经过反复研究并结合工程实际，选择水泥、水玻璃双浆液注入渗水岩体进行封堵，是锦屏辅助洞东端堵漏灌浆的主要方法

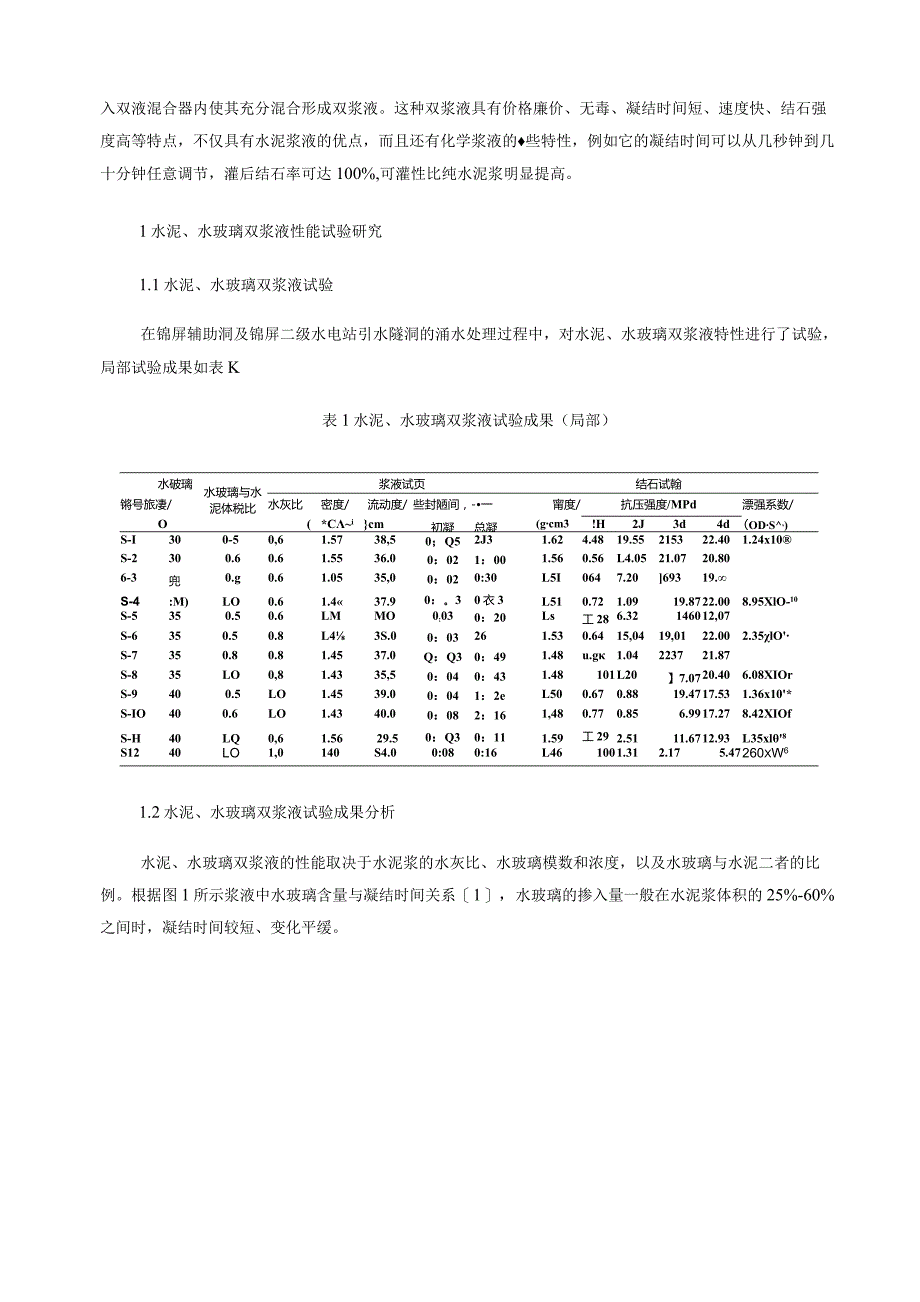

9、之一。至2023年12月底，辅助洞东端涌水封堵灌浆工作取得了阶段性成功。水泥、水玻璃双浆液是以水泥和水玻璃作为灌浆材料的主剂，按耍求的比例同时注入双液混合器内使其充分混合形成双浆液。这种双浆液具有价格廉价、无毒、凝结时间短、速度快、结石强度高等特点，不仅具有水泥浆液的优点，而且还有化学浆液的些特性，例如它的凝结时间可以从几秒钟到几十分钟任意调节，灌后结石率可达100%,可灌性比纯水泥浆明显提高。1水泥、水玻璃双浆液性能试验研究1.1水泥、水玻璃双浆液试验在锦屏辅助洞及锦屏二级水电站引水隧洞的涌水处理过程中，对水泥、水玻璃双浆液特性进行了试验，局部试验成果如表K表1水泥、水玻璃双浆液试验成果（局
10、部）水破璃水玻璃与水泥体税比浆液试页结石试翰锵号旅凄/水灰比密度/流动度/些封陋间，-一甯度/抗压强度/MPd漂强系数/O(K*Cicm初凝总凝(gcm3!H2J3d4d(ODS,)S-I300-50,61.5738,50；Q52J31.624.4819.55215322.401.24x10S-2300.60.61.5536.00：021：001.560.56L4.0521.0720.806-3兜0.g0.61.0535,00：020:30L5I0647.2069319.S-4:M)LO0.61.437.90：。30衣3L510.721.0919.8722.008.95XlO-10S-5350
11、.50.6LMMO0:030：20Ls工286.32146012,07S-6350.50.8L43S.00：03261.530.6415,0419,0122.002.35lOS-7350.80.81.4537.0Q：Q30：491.48u.g1.04223721.87S-835LO0,81.4335,50：040：431.48101L20】7.0720.406.08XIOrS-9400.5LO1.4539.00：041：2eL500.670.8819.4717.531.36x10*S-IO400.6LO1.4340.00：082：161,480.770.856.9917.278.42XIOfS
12、-H40LQ0,61.5629.50：Q30：111.59工292.5111.6712.93L35xl8S1240LO1,0140S4.00:080:16L461001.312.175.47260xW61.2水泥、水玻璃双浆液试验成果分析水泥、水玻璃双浆液的性能取决于水泥浆的水灰比、水玻璃模数和浓度，以及水玻璃与水泥二者的比例。根据图1所示浆液中水玻璃含量与凝结时间关系1，水玻璃的掺入量一般在水泥浆体积的25%-60%之间时，凝结时间较短、变化平缓。ua!s!ss加入的水玻BB溶液占水泥浆液体枳的百分数A图1浆液中水玻璃含量与凝结时间关系水泥、水玻璃双浆液试验成果说明，水泥、水玻璃双浆液的凝结
13、时间呈以下规律:(1)水玻璃模数较大时，SiO2含量高，凝结时间短，结石强度高；水玻璃模数较小时，Si02含量低，凝结时间相对较长，结石强度较低。(2)其它条件相同时，随水泥浆浓度的增加，凝结时间缩短。(3)其他条件相同，水玻璃浓度为30。50Be,时，水玻璃浓度减小，凝结时问缩短.(4)其他条件相同时，水玻璃与水泥的体积比在0.3：11：1范围内时，水玻璃用量较少，凝结时间较短。1.3水玻璃酸碱性对双浆液的影响水玻璃化学灌浆材料大致分为在碱性区域凝胶化的碱类浆材和中性一酸性区域凝胶化非碱类浆材(即所谓的碱性水玻璃和酸性水玻璃)。碱性水玻璃浆液的主要缺点是凝胶体有脱水收缩和腐蚀现象(主要是因为
14、发生Si02的溶脱现象)，其耐久性较差并对环境有污染。酸性水玻璃可在中性区域内凝胶，凝胶体没有碱溶出，不存在碱性水玻璃的腐蚀现象和环境污染问题，耐久性较好。1.4双浆液结石的强度问题试验说明，水泥、水玻璃双浆液结石的抗压强度主要取决于水泥浆液的水灰比，并与水玻璃溶液的浓度、水玻璃与水泥浆液的比例有关系（1）水泥浆浓度的影响。水灰比越小，结石的抗压强度越高。（2）水玻璃溶液浓度的影响。水玻璃溶液的浓度对结石的抗压强度影响较为复杂，当水灰比拟小时，随着水玻璃浓度的增加，不同龄期结石的抗压强度均提高（现场施工中水灰比一般为0.6）；当水灰比拟大时，那么随着水玻璃溶液浓度的增加，不同龄期结石的抗压强度均出现不同程度的降低：当水泥处于中间状态时（如水灰比为1）,那么规律性较差。水玻璃溶液的浓度对结石早期及后期强度影响不同，结石早期强度随水玻璃溶液浓度的增加而增大，而后期强度那么是水玻璃溶液浓度越小抗压强度越高。（3）水玻璃与水泥体积比（s/c）的影响.水泥与水玻璃进行化学反响时，要有一个适宜的比例，在这个比例时，反响可以完全，结石强度最高。当水泥浆水灰比拟大时（W/C=l
