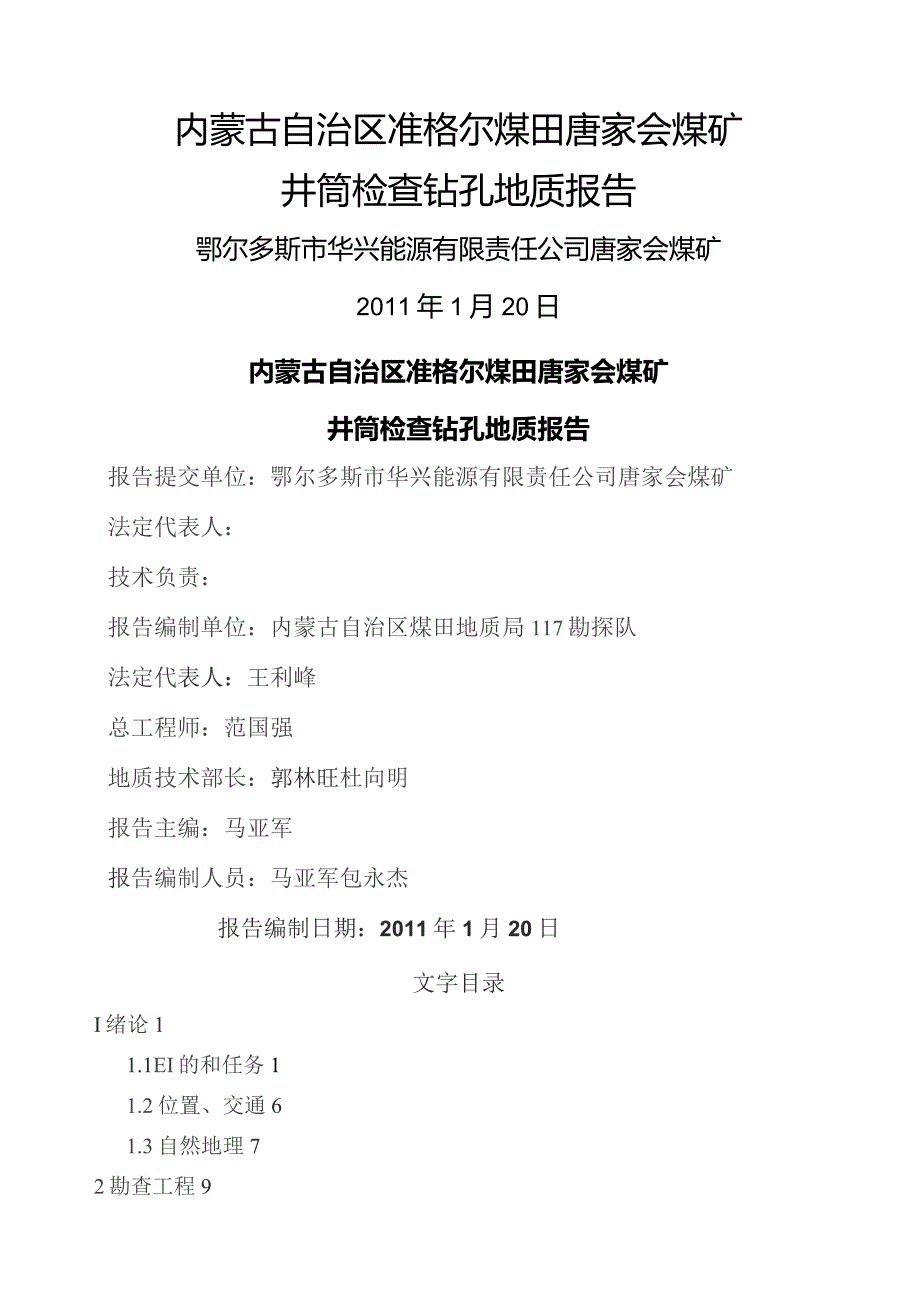

1、内蒙古自治区准格尔煤田唐家会煤矿井筒检查钻孔地质报告鄂尔多斯市华兴能源有限责任公司唐家会煤矿2011年1月20日内蒙古自治区准格尔煤田唐家会煤矿井筒检查钻孔地质报告报告提交单位：鄂尔多斯市华兴能源有限责任公司唐家会煤矿法定代表人：技术负责：报告编制单位：内蒙古自治区煤田地质局117勘探队法定代表人：王利峰总工程师：范国强地质技术部长：郭林旺杜向明报告主编：马亚军报告编制人员：马亚军包永杰报告编制日期：2011年1月20日文字目录I绪论11.1EI的和任务11.2位置、交通61.3自然地理72勘查工程92.1勘查工程及质量评述92.2勘查主要依据163井筒地质173.1井筒地层173.2井筒构造
2、214井筒水文地质224.1含隔水层水文地质特征224.2地下水的补给、径流、排泄条件274.3断层的导水性及其对矿床充水的影响284.4地表水、老窑水对矿床充水的影响284.5井筒涌水量预测284.6井筒水文地质勘查类型305井筒工程地质305.1岩石工程地质特征305.2井筒岩石工程地质条件评价325.3井筒工程地质勘查类型326煤质336.1煤质特征336.2瓦斯、煤尘、煤的自燃347结论及建议357.1结论357.2建议35附图目录顺序号图号图名比例尺1I主检1号钻孔抽水试验综合成果图1:50022主检1号钻孔综合柱状图1:20033主检2号钻孔综合柱状图I:20044主检3号钻孔综合

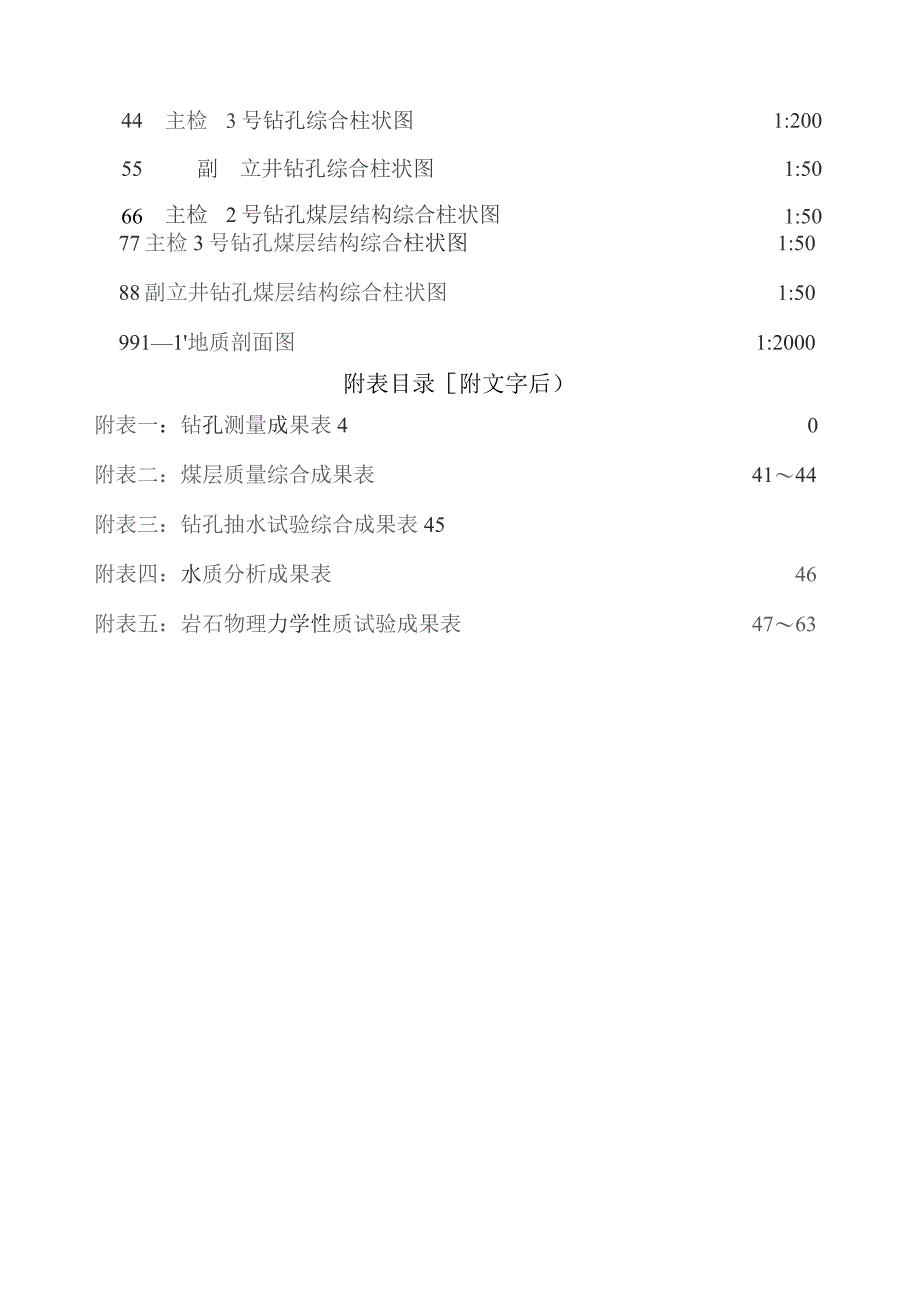

3、柱状图1:20055副立井钻孔综合柱状图1:5066主检2号钻孔煤层结构综合柱状图1:5077主检3号钻孔煤层结构综合柱状图1:5088副立井钻孔煤层结构综合柱状图1:509911地质剖面图1:2000附表目录附文字后）附表一：钻孔测量成果表40附表二：煤层质量综合成果表4144附表三：钻孔抽水试验综合成果表45附表四：水质分析成果表46附表五：岩石物理力学性质试验成果表47631绪论1.1目的和任务目的鄂尔多斯市华兴能源有限责任公司拟在唐家会煤矿建设大型矿井，矿井采用斜井开拓方式，设计开凿3个井筒，分别为主斜井、副立井、回风立井。为了确定井筒施工方案和工艺，确定井筒施工的支护方式，确定井筒落
4、底标高等，鄂尔多斯市华兴能源有限责任公司委托内蒙古自治区煤田地质局117勘探队在唐家会煤矿井筒附近施工3个井筒检查钻孔，并编制内蒙古自治区准格尔煤田唐家会煤矿井筒检查钻孔地质报告，其目的是查明井筒附近的水文地质与工程地质条件，为井筒的设计和施工提供可靠的地质资料。任务唐家会煤矿井筒检查孔施工技术要求（鄂尔多斯市华兴能源有限责任公司唐家会煤矿,2010年9月12日）与鄂尔多斯市华兴能源唐家会煤矿井筒检查孔施工质量保证措施内蒙古自治区煤田地质局117勘探队，2010年9月25日）中已经确定了井筒检查钻孔的具体任务：（D井筒位置井筒位置见表1.1.2-lo表LL2T井筒位置单位：m井筒名称纬距（X）
5、经距（Y）井口标高（Z）主井4423377.00037518533.000副立井4423418.11437518645.959回风立井4423494.19037518499.376(2)井筒检查孔位置主斜井穿过表土采用普通法凿井，在其东侧布置3个井筒检查孔,分别为主检1孔、主检2孔、主检3孔。副立井布置一个井筒检查孔,井筒检查孔坐标如表-2。(3)检查孔深度根据矿井设计主斜井水平标高为+775.Om,井筒深度暂定为547m,主井检查孔位处新地层厚度约为50m左右，风化带厚度约为20m。设计拟定检查孔深度见表-2。要求检查孔每钻进2030m进行一次测斜,并根据测斜结果及时进行纠偏处理。钻孔偏斜率
6、应小于1.5%,并保证终孔位置与设计的井壁距离不得小于5mo表1.1.2-2检查孔位置及深度(以井口的绝对标高为准)单位：m钻孔名称纬距(X)经距(Y)钻孔设计深度加)主检1孔4423188.55437518463.884181主检2孔1423007.29237518379.360560主检3孔4422545.07537518163.825560副立井4423435.02837518639.803630(注：副立井井筒检查孔考虑钻至奥陶系灰岩，探明奥陶系灰岩的水文地质情况，深度暂定630m。)(4)质量要求井筒检查钻孔施工应严格执行矿山井巷工程施工及验收标准(GBJ213-90)有关条款的规定
7、。检查钻孔应全孔取芯，并采用物探测井法核定层位。开孔孔径不小于108mm。回次进尺在松散层及破碎带中不大于2m,在基岩中不大于5m。其采取率在冲积层和基岩中，不宜小于75%；在矿层破碎带、软弱夹层中，不宜小于60%,煤层采取率不小于90%,钻孔的终孔直径不小于89mm,松散地层的抽水过滤器的直径不应小于127mm0岩芯必须编号，装箱保存。在检查钻孔穿过的岩层中，每层应至少采取一个样品，进行物理力学性能测定。当岩层成份变化大,层厚超过5m时，每IOm采样一组，每组6块。对于可采煤层，其顶板和底板应单独取样，每组采取9块，每块长度不小于120mm,直径不小于90mm。钻孔通过的各类岩层，应根据施工
8、需要进行物理力学性能试验。其试验测定的工程，宜符合以下规定：砂层：颗粒成份、湿度、容重、比重、孔隙度、渗透系数、内摩擦角。土层：容重、密度、湿度、孔隙度、可塑性、内摩擦角、内聚力、抗压强度、膨胀性。岩层：容重、抗压强度、抗剪强度、抗拉强度、内摩擦角、泊松比。对检查钻孔中各主要含水层，应分层进行抽水试验。主检1孔：设计抽18Im以上基岩水1次；主检2孔：设计抽4煤顶板至孔底水1次；主检3孔：设计抽18Im至4煤顶板水1次；副立井孔：设计抽4煤以上基岩水1次，抽全孔基岩混合水1次（包括奥陶系石灰岩）。抽水试验中，水位降低不宜少于3次，稳定时间不得少于8h,每次降距宜相等。当条件困难时，每次降距不应
9、小于1m,每层抽水的最后一次水位降低时，应采取水质分析样，同时测定水温和气温。检查钻孔钻进结束后，除施工过程中尚需利用的钻孔外，应采用水泥砂浆严密封堵，其抗压强度不应低于IOMPao封孔前应去除孔壁和孔底的岩粉，并根据钻孔内的水质和水温选择封孔材料，封孔后应设立永久性标志。并提交封孔报告。（5）根据唐家会矿井具体情况还应着重查明以下资料：唐家会矿井井筒各检查孔要查明新生界松散表土层深度、基岩及风化带深度、层位、厚度及岩性。应切实做好水文地质观测工作，检查钻孔须查明各基岩含水层（包括风化带），尤其是可能遇见富水性强的含水层和导水断层。各含水层应分层进行抽水试验，以确定各含水层厚度，层位水压，岩石
10、渗透系数，岩石孔隙度，以及各含水层的预计井筒涌水量。唐家会矿井主检2孔垂深从90m至140m470m至560m岩层需加密取样进行岩石物理力学性质测试。主检3孔垂深从230m至400m、470m至540m岩层需加密取样进行岩石物理力学性质测试。副立井井筒需在+775m处设置车厂和有关巷道，为此，副立井井筒检查孔垂深从42Om至550m岩层需加密取样进行岩石物理力学性质测试。（加密取样指每5m取样一组，每组6块）。查明井筒穿过的层段内有无断层、陷落柱及其它地质构造。并查明断层的产状、落差等有关参数。查明可采煤层的瓦斯含量、成分、压力及煤质情况，测定各可采煤层的物理力学性质（抗压强度、硬度等），并检
11、测煤与瓦斯突出的危险性。对所有的岩芯进行详细的描述，要测定裂隙的发育程度及特征,采用点载荷仪测定抗压强度，做浸水试验，进行RQD质统计，同时还要求测试出岩石的碎胀系数，为工程地质评价提供根底。（6）根据检查钻孔施工成果,提交检查钻孔地质报告和测井资料:主检1孔、主检2孔、主检3孔、副立井检查孔完整的地质柱状图,比例为1：200、钻孔结构图比例为1：50o提供主检1孔、主检2孔和主检3孔连线的I-I地质剖面图。抽水成果图。井筒通过的岩（土）层的厚度、物理力学性质、岩性、埋藏条件和断层破碎带，老空溶洞、裂隙的特征，以及松散层典型土层状态下的力学性能试验资料。水文地质条件，包括含水层埋藏条件、静水位
12、和水头高度、涌水量、渗透系数、水质、水温、含水层间与地表水的水力联系等。应特别说明是否存在底部含水层及该含水层与其他含水层的水力联系。基岩风化带的起止标高及导水情况、裂隙发育程度等。煤芯煤样瓦斯含量，煤的自燃性资料，煤层爆炸性资料。井筒穿过煤层时的有害气体涌出资料。检查钻孔测斜资料。检查钻孔封孔资料。附表：抽水试验成果、水样、岩样、煤样等分析化验成果表。1.2位置、交通位置唐家会井田位于内蒙古自治区准格尔煤田东孔兑普查区的西南部，行政区划隶属准格尔旗薛家湾镇管辖，具体位于准格尔旗人民政府所在地薛家湾镇西北约4km处，其地理坐标为：东经；Illo1027-Illo1434北纬：3952,4539
13、57,22勘查许可证批准的井田范围由10个拐点圈定，各拐点坐标见表表1.2.17井田范围拐点坐标表点号直角坐标地理坐标XY经度纬度I4424751.4037516282.9011111263957,2224422664.9037520751.00Illa143439561434421491.6037520279.30111141439553644420071.0037519594.30Ill0134539545054420068.4037518525.5011113003954,5064417600.9037518531.50Ill013003953r30”74417598.403751746
