《硅酸盐水泥-Na2SO4-粉煤灰体系的反应过程.docx》由会员分享，可在线阅读，更多相关《硅酸盐水泥-Na2SO4-粉煤灰体系的反应过程.docx（2页珍藏版）》请在第壹文秘上搜索。

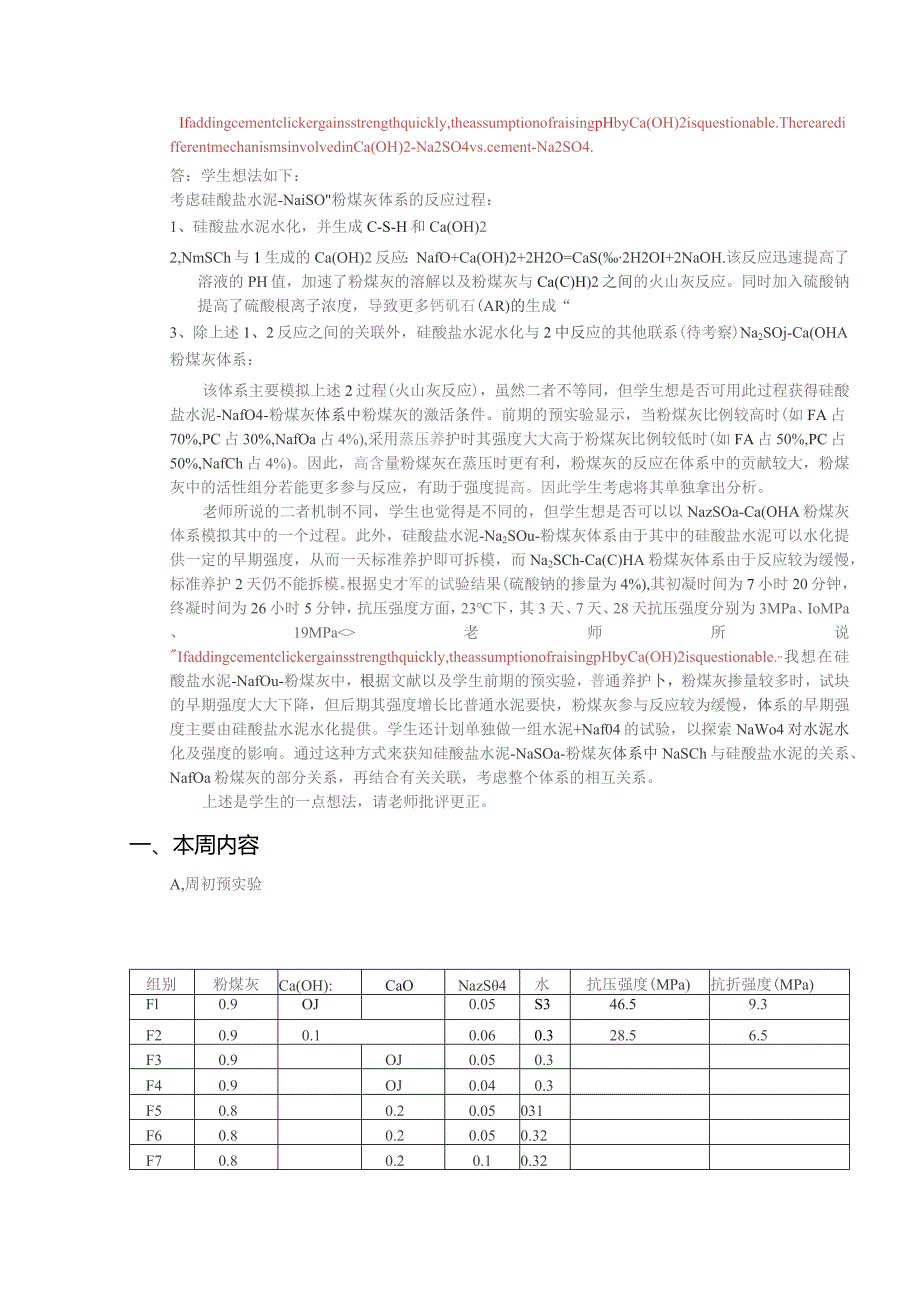

1、Ifaddingcementclickergainsstrengthquickly,theassumptionofraisingpHbyCa(OH)2isquestionable.TherearedifferentmechanismsinvolvedinCa(OH)2-Na2SO4vs.cement-Na2SO4.答：学生想法如下：考虑硅酸盐水泥-NaiSO粉煤灰体系的反应过程：1、硅酸盐水泥水化，并生成C-S-H和Ca(OH)22,NmSCh与1生成的Ca(OH)2反应：NafO+Ca(OH)2+2H2O=CaS(2H2OI+2NaOH.该反应迅速提高了溶液的PH值，加速了粉煤灰的溶解以及粉
2、煤灰与Ca(C)H)2之间的火山灰反应。同时加入硫酸钠提高了硫酸根离子浓度，导致更多钙矶石(AR)的生成“3、除上述1、2反应之间的关联外，硅酸盐水泥水化与2中反应的其他联系(待考察)Na2SOj-Ca(OHA粉煤灰体系：该体系主要模拟上述2过程(火山灰反应)，虽然二者不等同，但学生想是否可用此过程获得硅酸盐水泥-NafO4-粉煤灰体系中粉煤灰的激活条件。前期的预实验显示，当粉煤灰比例较高时(如FA占70%,PC占30%,NafOa占4%),采用蒸压养护时其强度大大高于粉煤灰比例较低时(如FA占50%,PC占50%,NafCh占4%)。因此，高含量粉煤灰在蒸压时更有利，粉煤灰的反应在体系中的贡
3、献较大，粉煤灰中的活性组分若能更多参与反应，有助于强度提高。因此学生考虑将其单独拿出分析。老师所说的二者机制不同，学生也觉得是不同的，但学生想是否可以以NazSOa-Ca(OHA粉煤灰体系模拟其中的一个过程。此外，硅酸盐水泥-Na2SOu-粉煤灰体系由于其中的硅酸盐水泥可以水化提供一定的早期强度，从而一天标准养护即可拆模，而Na2SCh-Ca(C)HA粉煤灰体系由于反应较为缓慢，标准养护2天仍不能拆模。根据史才军的试验结果(硫酸钠的掺量为4%),其初凝时间为7小时20分钟，终凝时间为26小时5分钟，抗压强度方面，23下，其3天、7天、28天抗压强度分别为3MPa、IoMPa、19MPa老师所说
4、Ifaddingcementclickergainsstrengthquickly,theassumptionofraisingpHbyCa(OH)2isquestionable.,我想在硅酸盐水泥-NafOu-粉煤灰中，根据文献以及学生前期的预实验，普通养护卜，粉煤灰掺量较多时，试块的早期强度大大下降，但后期其强度增长比普通水泥要快，粉煤灰参与反应较为缓慢，体系的早期强度主要由硅酸盐水泥水化提供。学生还计划单独做一组水泥+Naf04的试验，以探索NaWo4对水泥水化及强度的影响。通过这种方式来获知硅酸盐水泥-NaSOa-粉煤灰体系中NaSCh与硅酸盐水泥的关系、NafOa粉煤灰的部分关系，再

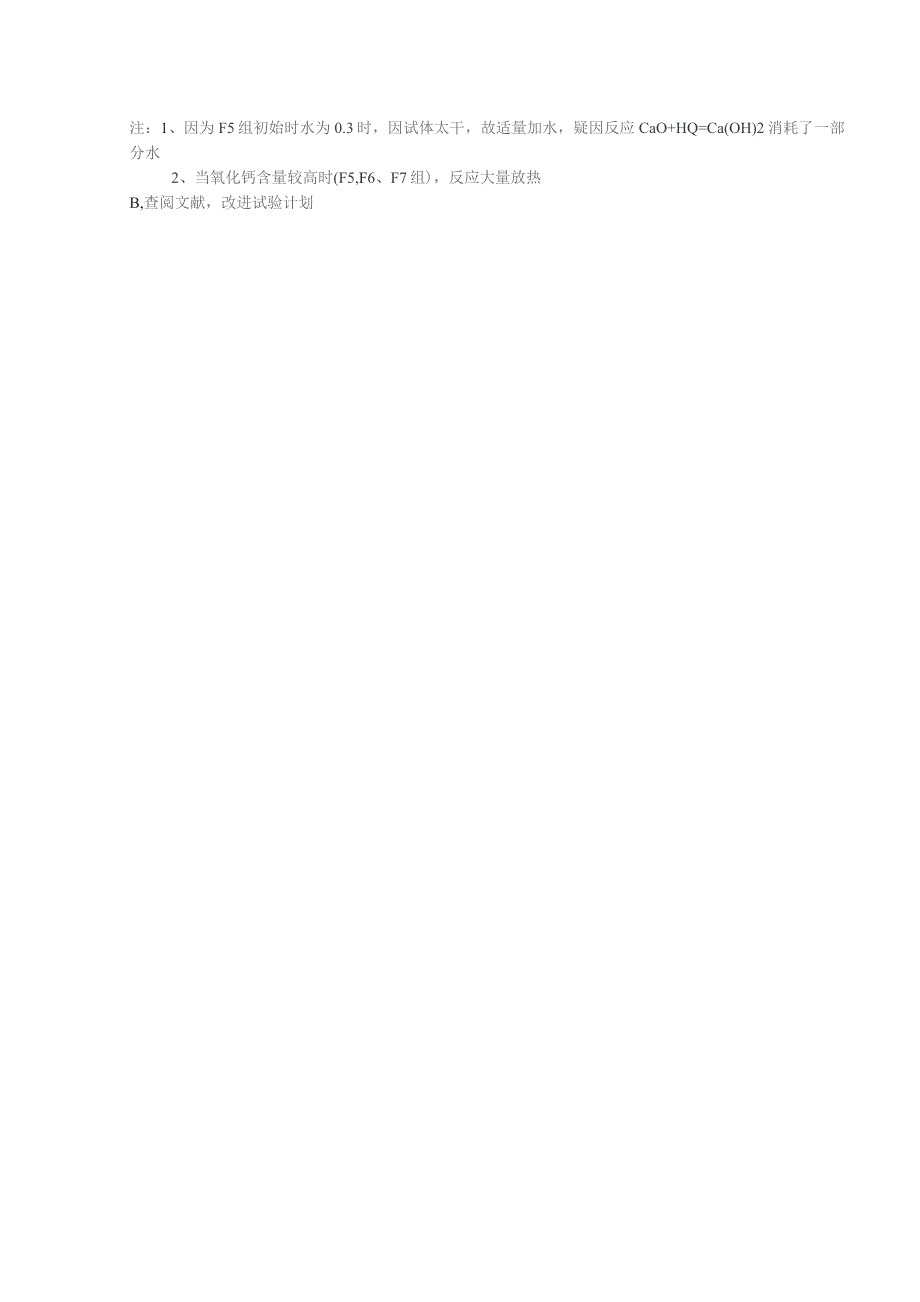

5、结合有关关联，考虑整个体系的相互关系。上述是学生的一点想法，请老师批评更正。一、本周内容A,周初预实验组别粉煤灰Ca(OH):CaONazS4水抗压强度(MPa)抗折强度(MPa)Fl0.9OJ0.05S346.59.3F20.90.10.060.328.56.5F30.9OJ0.050.3F40.9OJ0.040.3F50.80.20.05031F60.80.20.050.32F70.80.20.10.32注：1、因为F5组初始时水为0.3时，因试体太干，故适量加水，疑因反应CaO+HQ=Ca(OH)2消耗了一部分水2、当氧化钙含量较高时(F5,F6、F7组)，反应大量放热B,查阅文献，改进试验计划
