《磷酸钾镁水泥制备研究.docx》由会员分享，可在线阅读，更多相关《磷酸钾镁水泥制备研究.docx（5页珍藏版）》请在第壹文秘上搜索。

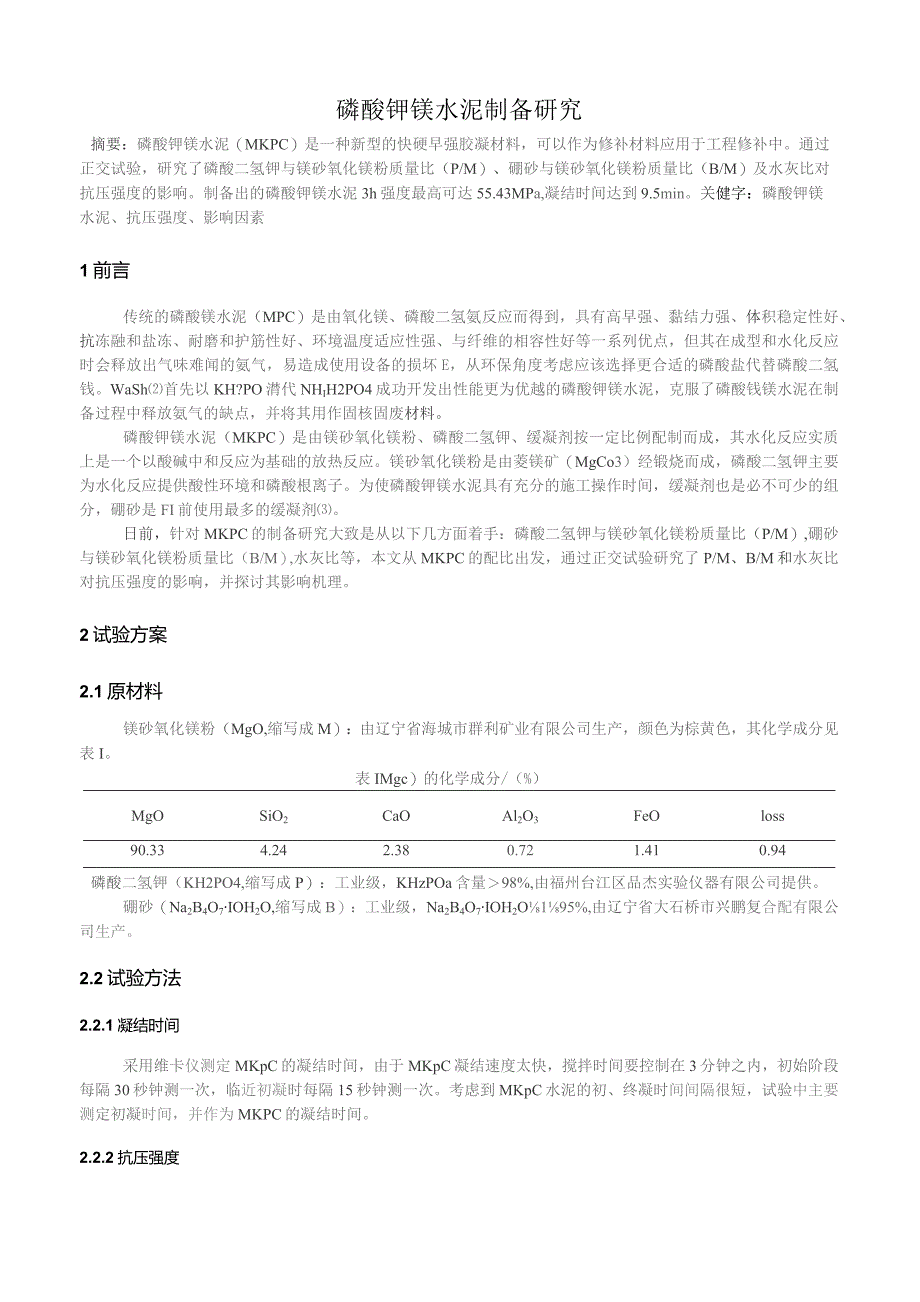

1、磷酸钾镁水泥制备研究摘要：磷酸钾镁水泥（MKPC）是一种新型的快硬早强胶凝材料，可以作为修补材料应用于工程修补中。通过正交试验，研究了磷酸二氢钾与镁砂氧化镁粉质量比（P/M）、硼砂与镁砂氧化镁粉质量比（B/M）及水灰比对抗压强度的影响。制备出的磷酸钾镁水泥3h强度最高可达55.43MPa,凝结时间达到9.5min。关健字：磷酸钾镁水泥、抗压强度、影响因素1前言传统的磷酸镁水泥（MPC）是由氧化镁、磷酸二氢氨反应而得到，具有高早强、黏结力强、体积稳定性好、抗冻融和盐冻、耐磨和护筋性好、环境温度适应性强、与纤维的相容性好等一系列优点，但其在成型和水化反应时会释放出气味难闻的氨气，易造成使用设备的损
2、坏E，从环保角度考虑应该选择更合适的磷酸盐代替磷酸二氢钱。WaSh首先以KH?PO潸代NHIH2PO4成功开发出性能更为优越的磷酸钾镁水泥，克服了磷酸钱镁水泥在制备过程中释放氨气的缺点，并将其用作固核固废材料。磷酸钾镁水泥（MKPC）是由镁砂氧化镁粉、磷酸二氢钾、缓凝剂按一定比例配制而成，其水化反应实质上是一个以酸碱中和反应为基础的放热反应。镁砂氧化镁粉是由菱镁矿（MgCo3）经锻烧而成，磷酸二氢钾主要为水化反应提供酸性环境和磷酸根离子。为使磷酸钾镁水泥具有充分的施工操作时间，缓凝剂也是必不可少的组分，硼砂是FI前使用最多的缓凝剂。日前，针对MKPC的制备研究大致是从以下几方面着手：磷酸二氢钾
3、与镁砂氧化镁粉质量比（P/M）,硼砂与镁砂氧化镁粉质量比（B/M）,水灰比等，本文从MKPC的配比出发，通过正交试验研究了P/M、B/M和水灰比对抗压强度的影响，并探讨其影响机理。2试验方案2.1原材料镁砂氧化镁粉（MgO,缩写成M）：由辽宁省海城市群利矿业有限公司生产，颜色为棕黄色，其化学成分见表I。表IMgc）的化学成分/（%）MgOSiO2CaOAl2O3FeOloss90.334.242.380.721.410.94磷酸二氢钾（KH2PO4,缩写成P）：工业级，KHzPOa含量98%,由福州台江区品杰实验仪器有限公司提供。硼砂（Na2B4O7IOH2O,缩写成B）：工业级，Na2B4O

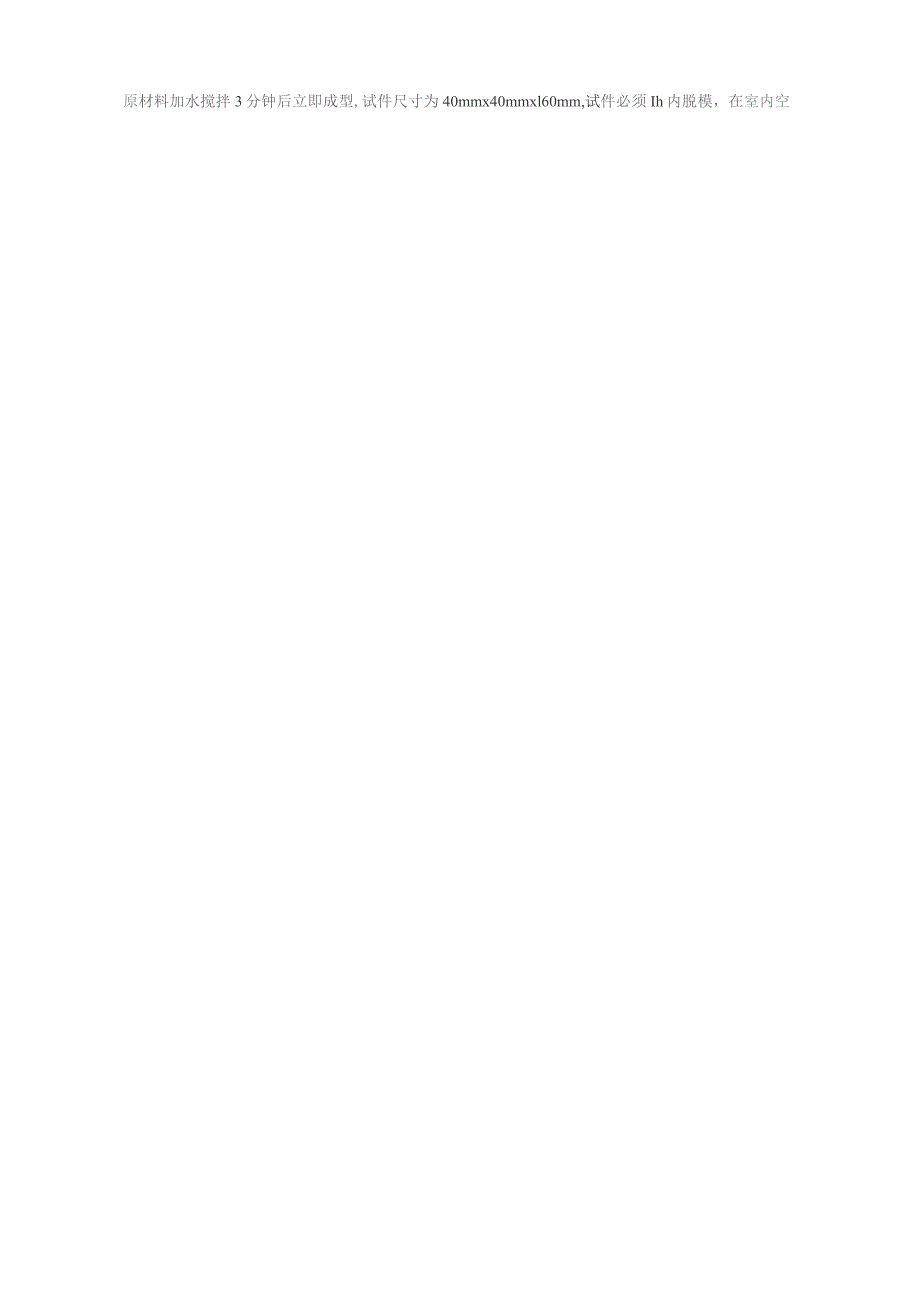

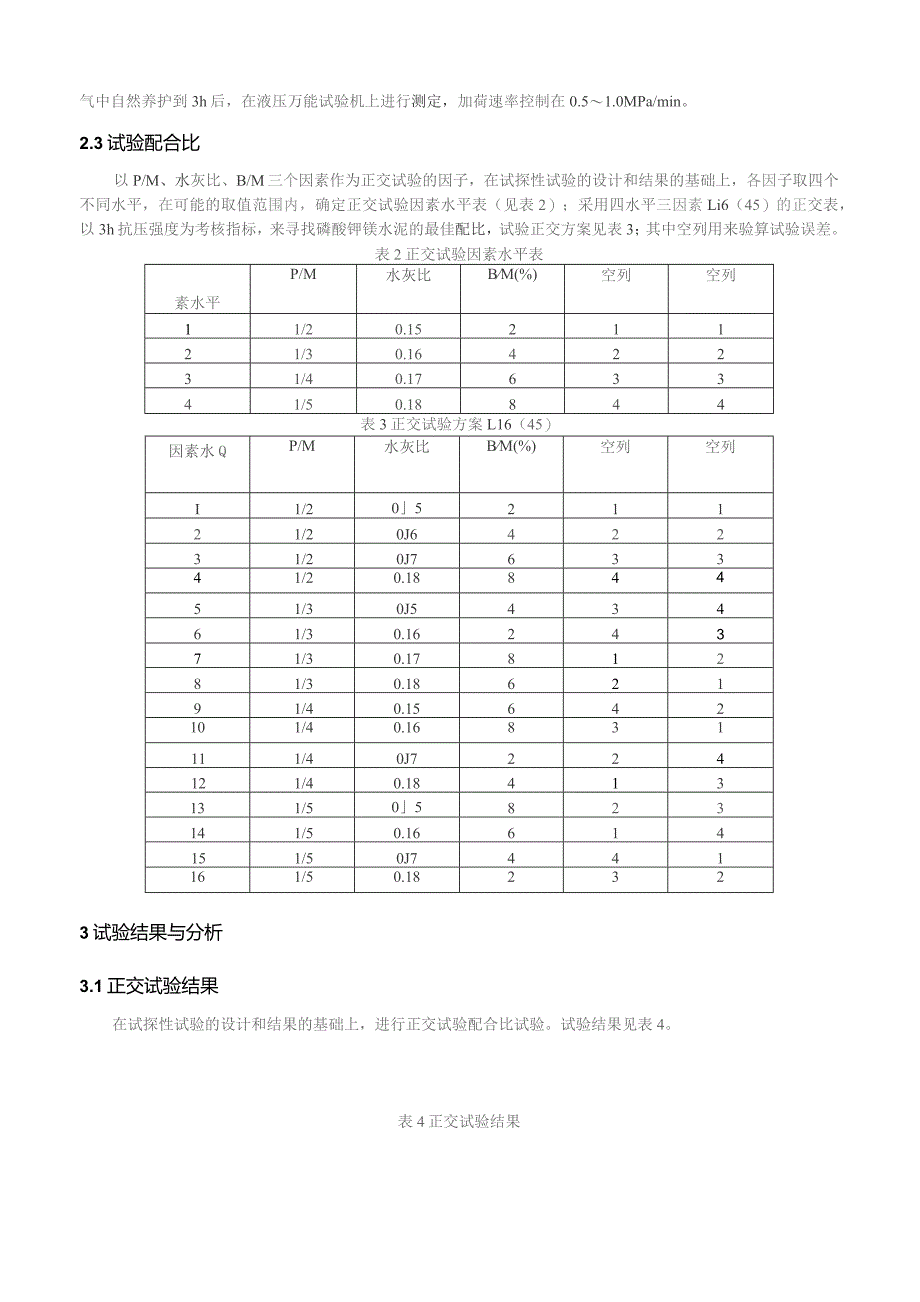

4、7IOH2O195%,由辽宁省大石桥市兴鹏复合配有限公司生产。2.2试验方法2.2.1凝结时间采用维卡仪测定MKpC的凝结时间，由于MKpC凝结速度太快，搅拌时间要控制在3分钟之内，初始阶段每隔30秒钟测一次，临近初凝时每隔15秒钟测一次。考虑到MKpC水泥的初、终凝时间间隔很短，试验中主要测定初凝时间，并作为MKPC的凝结时间。2.2.2抗压强度原材料加水搅拌3分钟后立即成型,试件尺寸为40mmx40mmxl60mm,试件必须Ih内脱模，在室内空气中自然养护到3h后，在液压万能试验机上进行测定，加荷速率控制在0.51.0MPa/min。2.3试验配合比以P/M、水灰比、B/M三个因素作为正交
5、试验的因子，在试探性试验的设计和结果的基础上，各因子取四个不同水平，在可能的取值范围内，确定正交试验因素水平表（见表2）；采用四水平三因素Li6（45）的正交表，以3h抗压强度为考核指标，来寻找磷酸钾镁水泥的最佳配比，试验正交方案见表3；其中空列用来验算试验误差。表2正交试验因素水平表素水平P/M水灰比BM(%)空列空列11/20.1521121/30.1642231/40.1763341/50.18844表3正交试验方案L16（45）因素水QP/M水灰比BM(%)空列空列I1/20521121/20J642231/20J763341/20.1884451/30J543461/30.16243
6、71/30.1781281/30.1862191/40.15642101/40.16831111/40J7224121/40.18413131/505823141/50.16614151/50J7441161/50.182323试验结果与分析3.1正交试验结果在试探性试验的设计和结果的基础上，进行正交试验配合比试验。试验结果见表4。表4正交试验结果因素水QP/M水灰比BM(%)凝结时间(min)3h抗压强度(MPa)11/20.1526.543.2221/20.1648.042.4331/20.1768.534.3241/208810.527.0851/30.1546.552.0561/30J
7、629,555.4371/30.17810.039.6181/30.1868.044.3591/40.1567.031.81101/40.16810.023.40111/40.172IoQ2958121/40.1847.022.85131/50.1589.024.23141/50.1668.028.75151/50.1748.018.16161/50.18212.511.813.2抗压强度极差分析净浆3h抗压强度影响因素极差计算结果见表5。表5极差分析表因素水QP/M水灰比BM(%)空列空列Kl36+7637.8335.0133.6132.28K247.8637.5033.8735.1531.
8、42K326.9130.4230.8130.4034.21K420.7426.5228.5833.1234.37R27211.316.434.752.95由表5可以看出，P/M对抗压强度膨响最大，其次是水灰比，最后是B/M。磷酸钾镁水泥的最佳配比为：PZM=1/3,水胶比为0.15,BM=2%3.3抗压强度影响因素分析3.3.1P/M对抗压强度的影响由表5可得，P/M显著影响MKPC的强度，随着P/M的减小，抗压强度呈先增大后减小的趋势，当P/M为1/3时抗压强度最高。丁铸阳推断MKPC体系的水化反应机理如下：在MgO和KHzPCh与水混合后，KH2PO4迅速溶解形成酸性溶液，使MgO颗粒表面
9、溶解出Mg,并反应形成MKP水化产物晶体，水化产物最先在Mgo颗粒周围形成包裹层，并逐渐向MgO颗粒内层扩展,MgO颗粒的不断溶解使水化体系的碱度迅速提高,当体系的PH大于7后，MKP开始结晶析出，晶体形状为棒状，容易相互搭接成网状结构，浆体凝结，水化产物的不断增多使浆体密实，浆体最终硬化。当P/M过大时，KHzPCh比例过高，造成溶液内PH值降低和Mg浓度的相对降低，从而影响MKP的生成：而且还可能导致水泥硬化后仍存在较多的KHzPCh晶体，其强度较低，若在水泥水化硬化后遇水还会溶解，在水泥硬化体内形成孔洞，降低水泥的强度日。当P/M过小时，试件强度反而降低。这是由于Mgo含量过高，同样会因
10、为KHzPQl含量相对较少而影响水化反应的接触点，从而无法生成足够的水化物填充在未参加反应的氧化镁颗粒之间，使强度降低I叫3.3.2水灰比对抗压强度的影响由表5可得，MKpC的抗压强度总体上是随着水灰比的增大而降低，因为加水量过多，会导致孔隙率增大，结构疏松，强度降低。但是过低的加水量在实际操作过程中会带来不便，凝结时间更短，而且净浆也需要有一定的流动度以利于成型。3.3.3B/M比对抗压强度的影响由表5可得，MKPC的抗压强度随着B/M的增大而降低。其原因在于：硼砂掺量增加后，硼砂对Mgo颗粒溶解的抑制作用增强，可造成Mg2+与磷酸根离子的接触几率降低，从而使反应速度降低，且随着硼砂掺量的增
11、加，这种抑制作用就越强，从而导致水泥强度越低。当硼砂掺量过大时，在水化早期的试件中还会存在一些未来得及溶解的硼砂粒子，由于硼砂晶体表面光滑且强度很低，与胶凝材料的粘结力很小，成为试件中的薄弱区域，进一步造成试件强度的降低凶。4结论(1)P/M对抗压强度影响最大，其次是水灰比，最后是B/M。磷酸钾镁水泥的最佳配比为：PM=13,水胶比为0.15,B/M=2%.(2)随着P/M的减小，抗压强度呈先增大后减小的趋势，当P/M为1/3时抗压强度最高。(3)磷酸钾镁水泥的抗压强度总体上是随着水灰比的增大而降低。(4)磷酸钾镁水泥的抗压强度随着B/M的增大而降低。参考文献1WaghA,JeongSYSin
12、ghD.Highstrengthphosphatecementusingindustrialby-productashesCIn:AzizinanniniA,etal,eds.Proc,ofFirstInternationalConference.ASCE1997:542-533.2WashAS,SinghD,JeongSYChemicallybondedphosphatecemicsforstabilizationandsolidificationofmixedwasteM.HandbookofMixedManagementTechnology.BocaRaton,FL:CRCPress,200kl8.3汪宏涛，钱觉时，王建国.磷酸铁水泥的研究进展J.材料导报,2009,19(12):46-48.4JDingZhLiZ.High-early-strengthphosphatecementwithflyashJ.ACIMaterialJournal,2005102(6):375-38E5汪宏涛高性能磷酸镁水泥基材料研究D,重庆：重庆大学,2006.6李鹏晓，杜亮波，李东旭.新型早强璘酸镁水泥的制备和性能研究J.硅酸盐通报.2008,27(1):20.
