《磷酸钙类骨水泥.docx》由会员分享，可在线阅读，更多相关《磷酸钙类骨水泥.docx（2页珍藏版）》请在第壹文秘上搜索。

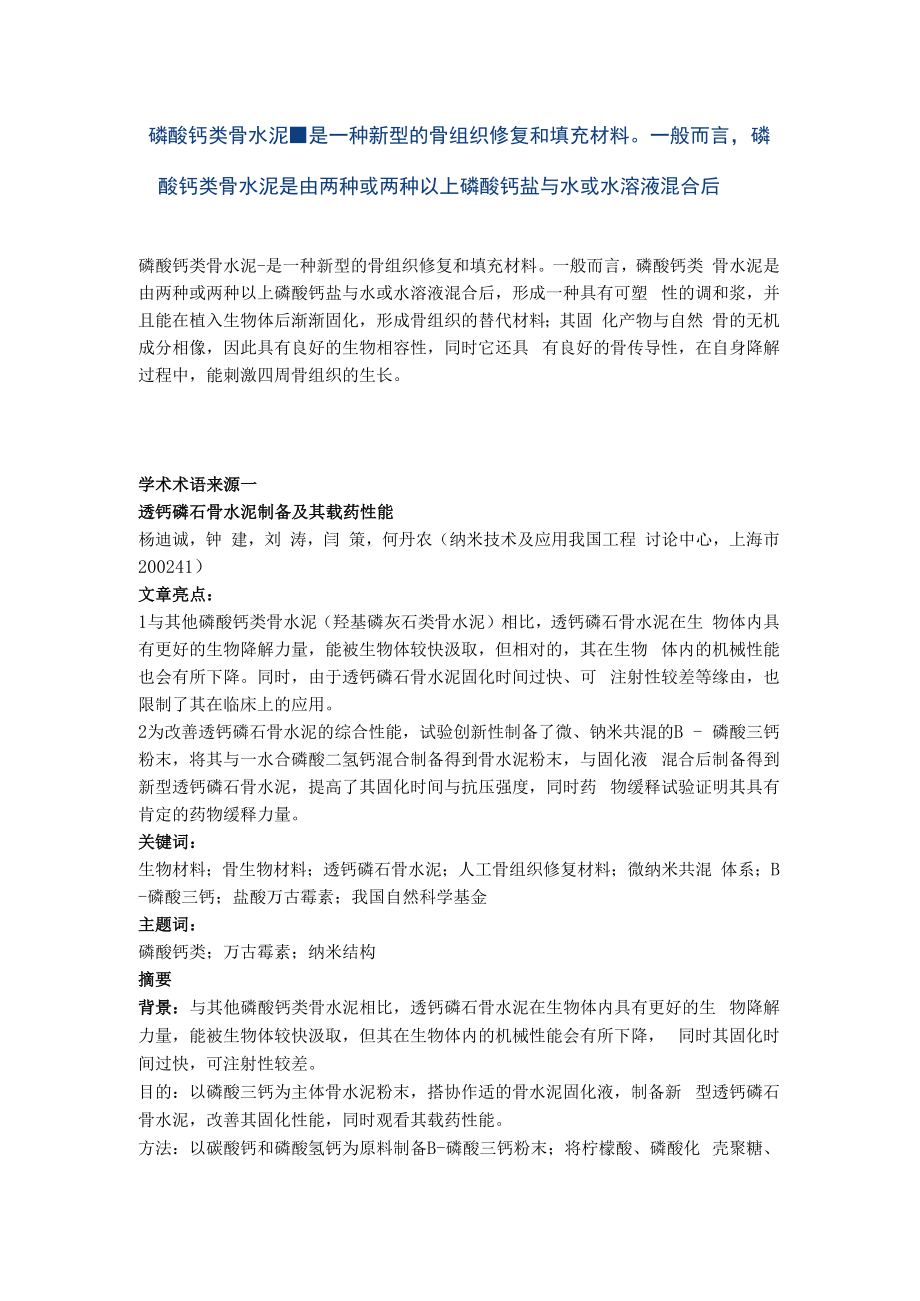

1、磷酸钙类骨水泥是一种新型的骨组织修复和填充材料。一般而言，磷酸钙类骨水泥是由两种或两种以上磷酸钙盐与水或水溶液混合后磷酸钙类骨水泥-是一种新型的骨组织修复和填充材料。一般而言，磷酸钙类 骨水泥是由两种或两种以上磷酸钙盐与水或水溶液混合后，形成一种具有可塑 性的调和浆，并且能在植入生物体后渐渐固化，形成骨组织的替代材料；其固 化产物与自然 骨的无机成分相像，因此具有良好的生物相容性，同时它还具 有良好的骨传导性，在自身降解过程中，能刺激四周骨组织的生长。学术术语来源一透钙磷石骨水泥制备及其载药性能杨迪诚，钟 建，刘 涛，闫 策，何丹农（纳米技术及应用我国工程 讨论中心，上海市 200241）文章
2、亮点：1与其他磷酸钙类骨水泥（羟基磷灰石类骨水泥）相比，透钙磷石骨水泥在生 物体内具有更好的生物降解力量，能被生物体较快汲取，但相对的，其在生物 体内的机械性能也会有所下降。同时，由于透钙磷石骨水泥固化时间过快、可 注射性较差等缘由，也限制了其在临床上的应用。2为改善透钙磷石骨水泥的综合性能，试验创新性制备了微、钠米共混的B - 磷酸三钙粉末，将其与一水合磷酸二氢钙混合制备得到骨水泥粉末，与固化液 混合后制备得到新型透钙磷石骨水泥，提高了其固化时间与抗压强度，同时药 物缓释试验证明其具有肯定的药物缓释力量。关键词：生物材料；骨生物材料；透钙磷石骨水泥；人工骨组织修复材料；微纳米共混 体系；B

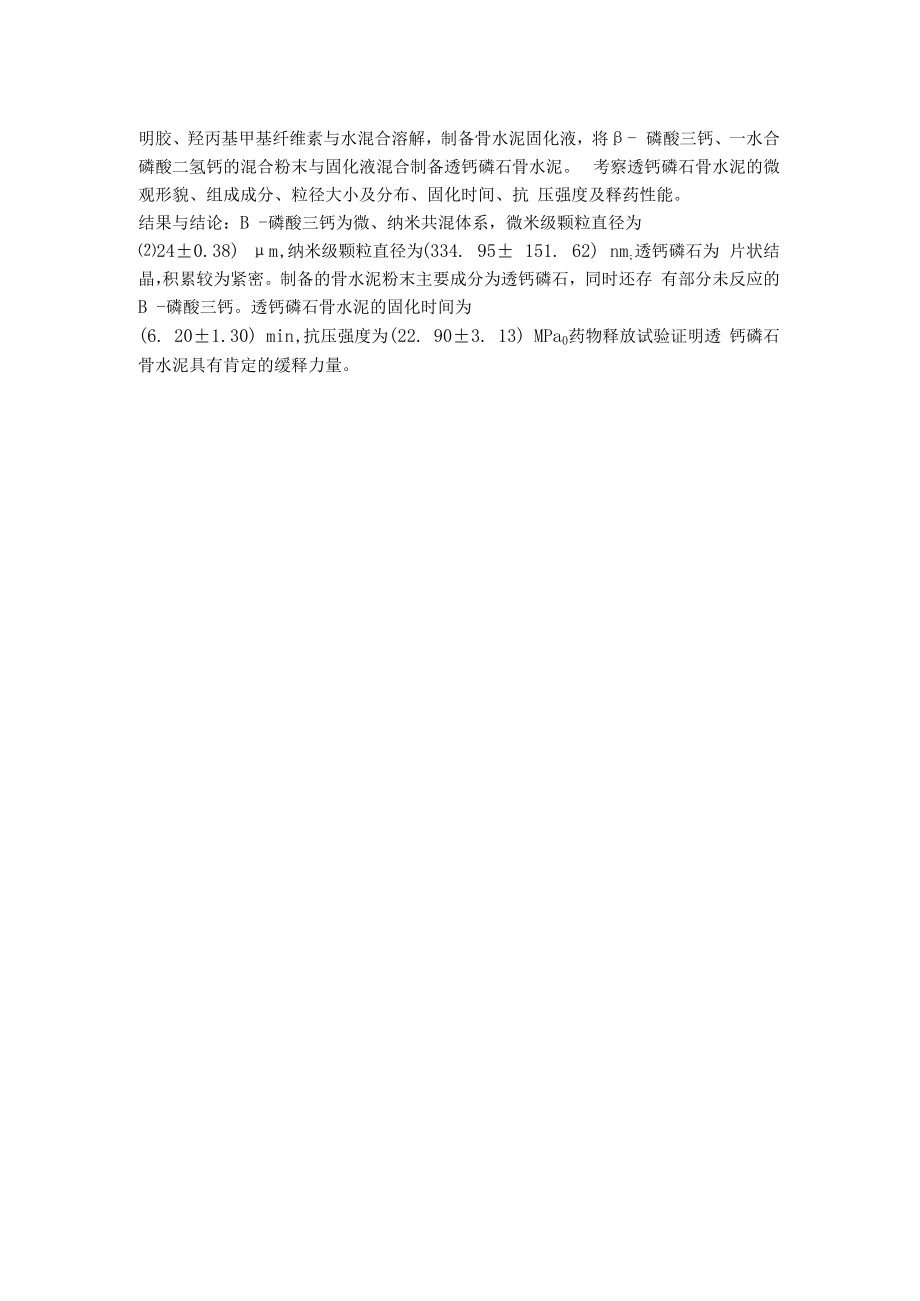

3、-磷酸三钙；盐酸万古霉素；我国自然科学基金主题词：磷酸钙类；万古霉素；纳米结构摘要背景：与其他磷酸钙类骨水泥相比，透钙磷石骨水泥在生物体内具有更好的生 物降解力量，能被生物体较快汲取，但其在生物体内的机械性能会有所下降， 同时其固化时间过快，可注射性较差。目的：以磷酸三钙为主体骨水泥粉末，搭协作适的骨水泥固化液，制备新 型透钙磷石骨水泥，改善其固化性能，同时观看其载药性能。方法：以碳酸钙和磷酸氢钙为原料制备B-磷酸三钙粉末；将柠檬酸、磷酸化 壳聚糖、明胶、羟丙基甲基纤维素与水混合溶解，制备骨水泥固化液，将- 磷酸三钙、一水合磷酸二氢钙的混合粉末与固化液混合制备透钙磷石骨水泥。 考察透钙磷石骨水泥的微观形貌、组成成分、粒径大小及分布、固化时间、抗 压强度及释药性能。结果与结论：B -磷酸三钙为微、纳米共混体系，微米级颗粒直径为240.38) m,纳米级颗粒直径为(334. 95 151. 62) nm;透钙磷石为 片状结晶，积累较为紧密。制备的骨水泥粉末主要成分为透钙磷石，同时还存 有部分未反应的B -磷酸三钙。透钙磷石骨水泥的固化时间为(6. 201.30) min,抗压强度为(22. 903. 13) MPa0药物释放试验证明透 钙磷石骨水泥具有肯定的缓释力量。
