《活性粉末混凝土（RPC）实验方案.docx》由会员分享，可在线阅读，更多相关《活性粉末混凝土（RPC）实验方案.docx（2页珍藏版）》请在第壹文秘上搜索。

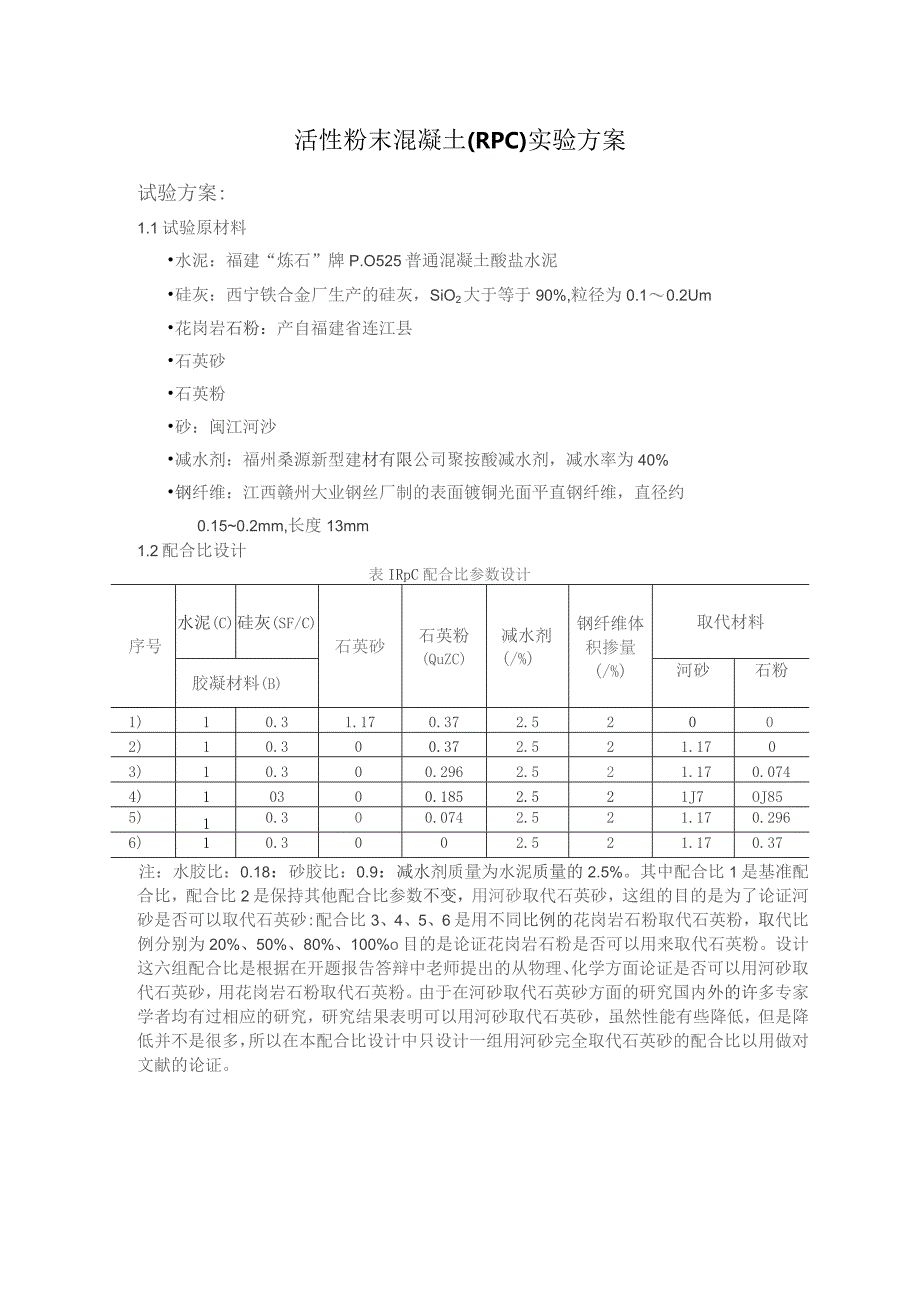

1、活性粉末混凝土(RPC)实验方案试验方案:1.1试验原材料水泥：福建“炼石”牌P.O525普通混凝土酸盐水泥硅灰：西宁铁合金厂生产的硅灰，SiO2大于等于90%,粒径为0.10.2Um花岗岩石粉：产自福建省连江县石英砂石英粉砂：闽江河沙减水剂：福州桑源新型建材有限公司聚按酸减水剂，减水率为40%钢纤维：江西赣州大业钢丝厂制的表面镀铜光面平直钢纤维，直径约0.150.2mm,长度13mm1.2配合比设计表IRpC配合比参数设计序号水泥(C)硅灰(SF/C)石英砂石英粉(QuZC)减水剂(/%)钢纤维体积掺量(/%)取代材料胶凝材料(B)河砂石粉1)10.31.170.372.52002)10.3
2、00.372.521.1703)10.300.2962.521.170.0744)10300.1852.521J7OJ855)10.300.0742.521.170.2966)10.3002.521.170.37注：水胶比：0.18：砂胶比：0.9：减水剂质量为水泥质量的2.5%。其中配合比1是基准配合比，配合比2是保持其他配合比参数不变，用河砂取代石英砂，这组的目的是为了论证河砂是否可以取代石英砂:配合比3、4、5、6是用不同比例的花岗岩石粉取代石英粉，取代比例分别为20%、50%、80%、100%o目的是论证花岗岩石粉是否可以用来取代石英粉。设计这六组配合比是根据在开题报告答辩中老师提出的

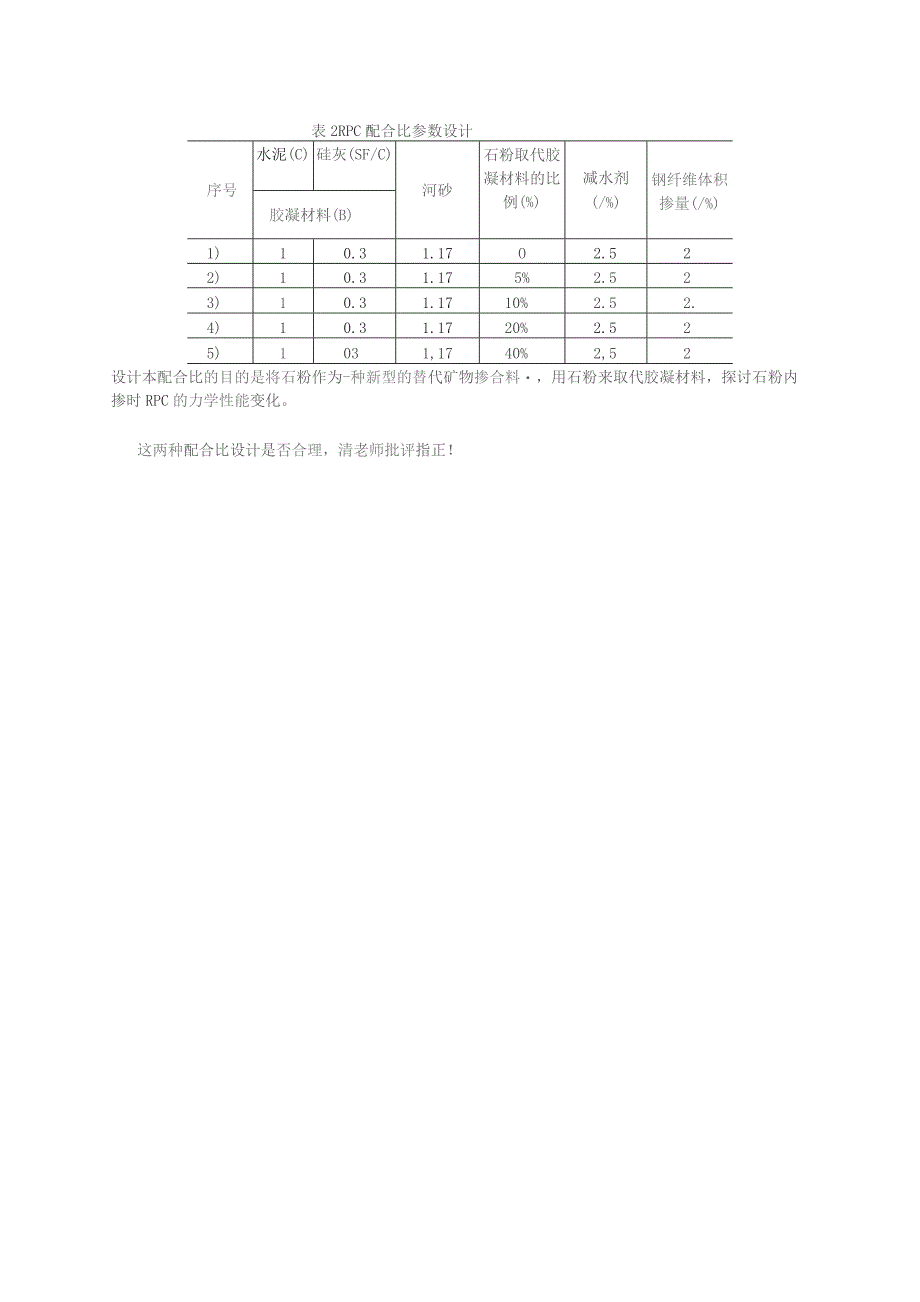

3、从物理、化学方面论证是否可以用河砂取代石英砂，用花岗岩石粉取代石英粉。由于在河砂取代石英砂方面的研究国内外的许多专家学者均有过相应的研究，研究结果表明可以用河砂取代石英砂，虽然性能有些降低，但是降低并不是很多，所以在本配合比设计中只设计一组用河砂完全取代石英砂的配合比以用做对文献的论证。表2RPC配合比参数设计序号水泥(C)硅灰(SF/C)河砂石粉取代胶凝材料的比例(%)减水剂(/%)钢纤维体积掺量(/%)胶凝材料(B)1)10.31.17O2.522)10.31.175%2.523)10.31.1710%2.52.4)10.31.1720%2.525)1031,1740%2,52设计本配合比的目的是将石粉作为-种新型的替代矿物掺合料，用石粉来取代胶凝材料，探讨石粉内掺时RPC的力学性能变化。这两种配合比设计是否合理，清老师批评指正！
