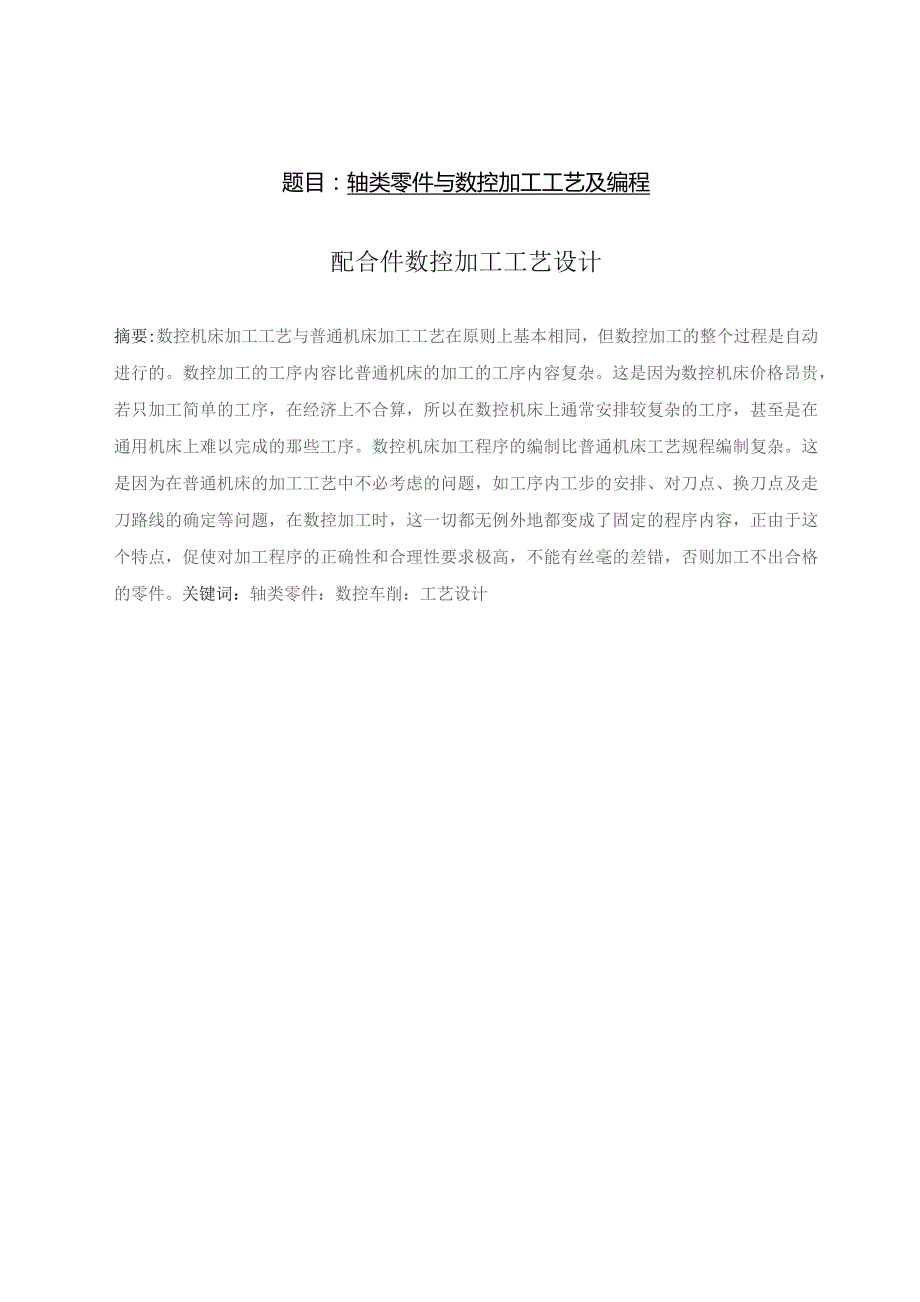

1、题目：轴类零件与数控加工工艺及编程配合件数控加工工艺设计摘要:数控机床加工工艺与普通机床加工工艺在原则上基本相同，但数控加工的整个过程是自动进行的。数控加工的工序内容比普通机床的加工的工序内容复杂。这是因为数控机床价格昂贵，若只加工简单的工序，在经济上不合算，所以在数控机床上通常安排较复杂的工序，甚至是在通用机床上难以完成的那些工序。数控机床加工程序的编制比普通机床工艺规程编制复杂。这是因为在普通机床的加工工艺中不必考虑的问题，如工序内工步的安排、对刀点、换刀点及走刀路线的确定等问题，在数控加工时，这一切都无例外地都变成了固定的程序内容，正由于这个特点，促使对加工程序的正确性和合理性要求极高，
2、不能有丝毫的差错，否则加工不出合格的零件。关键词：轴类零件：数控车削：工艺设计目录配合件数控加工工艺设计1一、零件工艺分析3(一)零件工艺分析31fI.32.:,3.编程原点选择4(二)选择零件毛坯5二、加工方法的选择5(一)数控车削加工方法拟订.5I.数控车削加工外圆回转体零件与端面加工方法的选择52.数控车削加工内圆回转体加工方法的确定53.数控车削加工螺纹加工方法的确定6三、机床与刀具的选择6(一)机床的选择6I.SSCK20500数控车床的用途63.SSCK2O/5OO数控车床主要技术参数6四、定位与夹紧方式的确定9五、加工顺序的安排W六、确定走刀路线和工步顺序11(1)确定力口工顺序

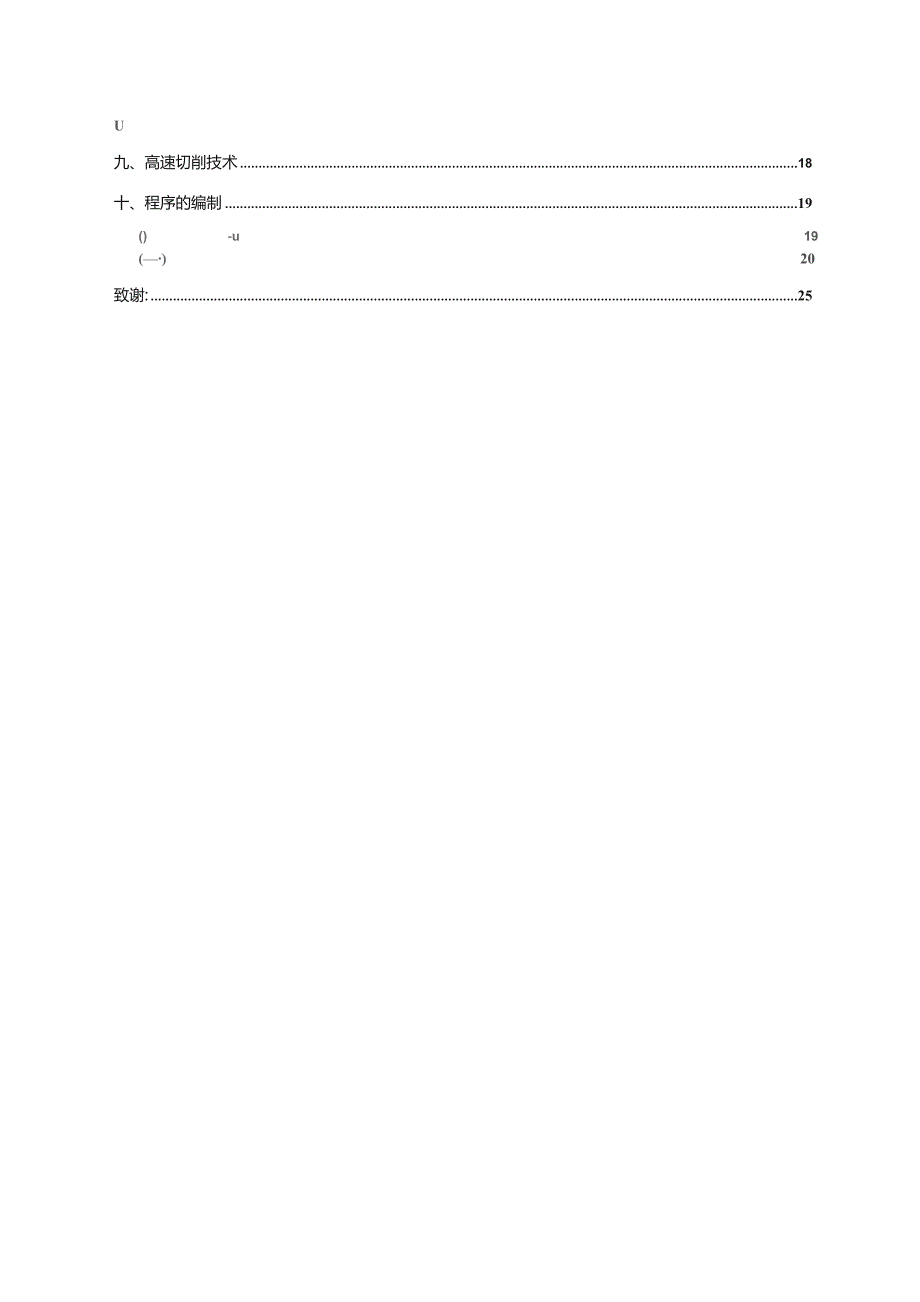

3、和走刀路线111I112JJ1()肖J13八、对刀点与换刀点的确定17、,，、Z，”、,.“,“.,.“,.,.“.”,.“,.IU九、高速切削技术18十、程序的编制19()-u19()20致谢:25一、零件工艺分析2X45*69IeXoeW2533士OQ2Qo.oe5-I5二，o2Ln 0SOS0J寸 045制W酒泉职业技术学院图1-1（一）零件工艺分析1.零件图分析图1-1所示零件从结构图来看该零件包括内、外的加工。内表面主要是孔，外表面由圆柱、圆锥、顺园弧、逆圆弧及螺纹等表面组成。其中多个直径以及宽度尺寸有较严的尺寸精度和表面粗糙度等要求，适合数控车削加工；球面S648mm的尺寸公差还兼
4、有控制该球面形状(线轮廓)误差的作用。尺寸标注完整，轮廓描述清楚。零件材料为45钢，该材料具有较高的强度以及较好的韧性、塑性，可在供应状态和正火状态下使用，制照力学性能要求不高的零件；进行调质处理后，制造要求良好力学性能的零件。无热处理和硬度要求。零件生产批量为单件小批量。2.工艺分析(1)图样上给定的内孔直径628,圆柱尺寸635、642和52,宽度尺寸4和3,取中值作为编程的尺寸依据。其他尺寸皆取基本尺寸作为编程尺寸依据：(2)52的圆柱与e28的孔有较高的同轴度要求,加工时必须以同一个定位基准进行加工；(3)28的公差等级为IT8表面粗糙度Ra为1.6,宜采用钻一扩一较进行加工以保证尺寸
5、和表面粗糙度的要求：(4)在轮廓曲线上，有三处为圆弧，其中两处为既过象限又改变进给方向的轮廓曲线，因此在加工时应进行机械间隙补偿，以保证轮廓曲线的准确性；(5)零件中有比较大的圆弧需要进行加工，为了不使加工过程中出现过切现象选择较大副偏角的车刀进行加工。3.编程原点选择零件在加工中需要二次掉头装夹,从图纸上进行尺寸坐标分析,应设置两个编程原点。两个工件坐标系的编程原点均应选在零件装夹后的右端面(精加工面)，如图1-2所示。第一次装夹工件原点第二次装夹工件原点图1-2(一)选择零件毛坯该零件为45钢，生产类型为单件小批量生产。根据上述原始资料以及加工工艺，确定毛坯尺寸如下：该零件最大外圆直径为5
6、2mm查机械制造工艺设计简明手册(以下简称工艺手册)表2.2得知毛坯直径应为55mm。长度尺寸为1450.08二、加工方法的选择(一)数控车削加工方法拟订加工方法的选择原则是保证加工表面的加工精度和表面粗糙度的要求。由于获得同一级精度及表面粗糙度的加工方法一般有许多，因而在实际选择时，要结合零件的形状、尺寸大小和热处理要求等全面考虑。1.数控车削加工外圆回转体零件与端面加工方法的选择(1)小52小42和435的尺寸精度等级为IT7,并且巾52和35外圆柱表面粗糙度Ra为L6,参考数控加工工艺简明教程表3-14可知加工这些圆柱时宜采用粗车一半精车一精车三步加工；(2)零件左端外圆尺寸精度以及表面
7、粗糙度要求不高所以可以采用粗车精车进行加工以缩短工时，由于零件左端有螺纹需要加工并且螺纹精度要求较高，而为了达到螺纹加工的精度要求所以在加工零件左端外圆时须将外圆尺寸加工为29.8mm:(3)对于圆锥面采用衡线速度进给切削，以保证圆锥尺寸精度。2.数控车削加工内圆回转体加工方法的确定28/m盲孔:孔的精度要求在IT89之间,参考数控加工工艺简明教程表3-16获知宜采用钻一扩一较进行加工，以保证尺寸和表面粗糙度的要求。参考工艺手册表2.3-9以及2.3-12确定工序尺寸及余量为钻孔：26.0三扩孔：27.8mm2Z=1.8mm较孔：28m2Z=0.2mm。3数控车削加工螺纹加工方法的确定由于该零
8、件中螺纹加工精度要求较高,为了保证其螺距和牙深的精度故采用G92螺纹加工指令进行加工。三、机床与刀具的选择(一)机床的选择数控车床,其型号为SSCK20/500,装配FANUC-OIC系统1.SSCK20/500数控车床的用途SSCK20/500数控车床主要用于加工轴类零件和盘类零件的内外圆柱表面、圆锥面、螺纹表面、成形回转体表面，还可以进行钻孔、扩孔、较孔、径孔、馈孔和车端面、切槽、倒角等加工。2.SSCK20/500数控车床布局SSCK20/500数控车床为两坐标联动控制的卧式车床。床身采用向后倾斜45,使刀具的调整及操作更为方便安全。导轨采用直线滚动导轨或镶钢导轨，因摩擦系数小，从而增加
9、了耐磨性和精度的保持性，提高了刀架的快移速度并延长机床使用寿命。主轴采用普通电动机、变频调速，主轴卡盘和尾座在结构设计上均采用液压控制，压力的大小可分别用减压阀进行调整。倾斜滑板上安装有回转刀架，设有6个工位。滑板上分别安装有X轴和Z轴的进给传动装置。根据用户的要求，主轴箱前端面上可以安装对刀仪，用于数控车床的对刀。3.SSCK20/500数控车床主要技术参数机身上最大回转直径400mm夹盘直径200mm最大切削直径200mm最大切削长度500mm主轴转速范围24rmin2400rmm（连续无级）主轴直径55mm滑鞍最大纵向行程550mm滑板最大横向行程200mm快速移动速度X轴6m/min;
10、Z轴12mmin刀架工位数6工位刀具规格车刀20mm20mm工具孔直径32mm选刀方式顺时针方向最小输入当量X轴（直径）0.001mm；Z轴0.00Imm尾坐套筒直径70mm尾座套筒最大行程60mm顶尖锥孔莫式4号主电动机功率连续载荷Hkw进给伺服电动机功率X轴ACO.6kw；Z轴ACO.6kw液压站电动机功率I.Ikw切削液电动机功率O.0125kw机床外形尺寸（长X宽X高）2600mm12400mm1715mm机床净质量2300kg-）刀具的选择将所选刀具参数填如表3T数控加工刀具卡片中，以便于编程和操作管理。注意：车削外轮廓时，为防止副后刀面与工件表面发生干涉，应选择较大副偏角，必要时可
11、以作图检验.图3-1所示，为一圆弧面过渡到圆柱面时交点的切线与圆柱面的夹角，由图可知在加工这一过渡表面时kr最小为56%同时，为了使粗加工时候能够切除更多的毛坯余量参考图3-2确定粗加工刀具最小后角k,=43。图3-1图3-2表3-1数控加工刀具卡产品名称或代号零件名称零件图号序号刀具号刀具规格名称数量加工表面刀尖半径备注1TOl90。硬质合金外圆车刀1车端面及粗车外轮廓0.5刀具后角43。2T025中心钻1钻5mm中心孔3T0325钻头1钻孔4T04扩刀1扩孔5T05绞刀1绞刀6T0690硬质合金外圆车刀1半精车外轮廓0.3刀具后角为567T079：T硬质合金外1精车外轮廓0.2刀具后角为圆
12、车刀568T08宽度为3mm切槽刀1切槽9T0960外螺纹车刀1车M30螺纹OJ刀尖角为5930四、定位与夹紧方式的确定(一)定位与夹紧方式图4Ta零件的第一次装夹此工件必须分两次装夹。由于左端外表面为螺纹，不适于做装夹表面，所以第一次装夹工件左端，加工右端，为了防止由于切削力的作用而产生轴向位移，必须在卡盘内装一限位支撑,或者利用工件的台阶面进行限位。此处利用工件台阶面进行定位。使用三爪自定心卡盘夹持，考虑到此工序需要加工的零件较长所以需要在右端面加一顶尖，采取一夹一顶的方式进行装夹，如图47a所示。第一次装夹完成S648球面、R48圆弧、R9圆弧、R8圆弧、635外圆、652外圆、圆锥面、
13、槽、628内孔、1X45倒角的粗、精加工。第二次装夹如图4Tb所示，完成630外圆、螺纹、2X45。倒角、1X45。倒角的粗精加工。图4Tb零件的第二次装夹五、加工顺序的安排(一)加工顺序的安排按照加工内容确定加工顺序如下：第一次装夹时第一步：装夹小55圆柱表面,钻巾5中心孔；第二步：用顶尖顶紧工件右端面，粗车Se48球面、R9外圆、R8外圆、635圆柱圆锥面、e52圆柱；第三步：半精车外圆表面：第四步：钻626孔；第五步：扩孔至27.8：第六步：较孔至尺寸要求：第七步：精车外圆表面。调头装夹第二次装夹时第一步:粗车小30外圆表面，加工2X450和1X45倒角;第二步:从左至右精车外圆表面；第
