1、货物技术要求及其它1.货物需求1.1壹台生产能力4th圆筒制粒机的设计、制作，无知识产权纠纷。即根据买方提供的技术参数及有关要求，提供整套圆筒制粒机设备及防腐喷漆、安装指导及调试，投标方须在投标前明确招标内容，确保供货范围的准确性。1.2投标人提供的圆筒制粒机应该是最终产品。其制造材料、制造工艺和制造公差、检验和测试，除锈和防腐、包装和运输、到货和验收、备品备件、所有相关质量证明资料、安装指导和试运行及制造商在设备寿命期内的服务都应该达到国家同类产品标准的要求，同时符合招标文件的全部要求。2.技术参数及有关要求2.1建设条件：海拔标高：约25米环境湿度：80%环境温度：最热月平均气温302.2
2、制粒物料：铅冶炼侧吹还原炉烟尘2.2制粒物料的特性：粉末状，粒度VLOmm大于80%、堆比重1.21.6t/m;含水率12M静止安息角30。40、运动安息角15。20。所列相关参数仅作为投标方在设计时参考用。2.3制粒物料主要化学成分:项目PbZnFeSiO2cat)%38.1610.OO0.950.990.842.4圆筒制粒机生产能力：4th2.5制粒要求：物料经圆筒制粒后消除Imnl以下的粉料，杜绝存在粉料飞扬，制粒后物料粒度39mm达到80%以上，最大物料粒度V50mm,且产品含水率VlO机要保证制成的物料颗粒要有良好的抗机械冲击性能，在出料跌落及运输过程中不松散。2.6传动装置中的电机
3、必须符合国家规定的电机节能等级规范要求,至少达到GB2（YX3系列电机）。电机功率选择必须要满足使用负荷要求，电机绝缘等级为F级、电机防护等级不低于IP54,温升应符合IEC规定的要求，选用六安江淮、南阳防爆、长沙电机厂的产品。投标文件中须注明电机的型号规格、功率、转速、生产厂家。2.7传动装置中的减速机要求采用硬齿面减速机，选用江苏泰兴、泰隆、国茂减速机厂的产品。投标文件中须注明减速机型号规格、速比、生产厂家。2.8轴承要求采用国内知名牌:瓦轴、哈尔滨轴承、洛轴。2.9圆筒制粒机采用实芯胶轮摩擦传动，筒体内采用含油尼龙衬板。圆筒衬板均采用在筒体壁上钻孔后穿螺栓固定法，筒体钻眼时必须避开胶轮位
4、置，同时考虑衬板鼓包同时防止物料对衬板固定螺丝的快速磨损，要合理设计衬板通眼尺寸。2.10为了最有效地提高圆筒的制粒效果，投标方设计时首先要明确制粒物料的特性,其次要选择最恰当的圆筒的转速、物料在圆筒内的停留时间、物料的填充率、圆筒结构（直径与长度之比、圆筒内表面的粗糙程度或附有提料装置等）、圆筒安装角度等重要参数，投标文件中要详细提供以上参数及选择依据。2.11设备及部件的噪声必须符合国家有关规定要求；整机设备要求有良好的密封性，不允许有漏气、漏灰、渗漏水、漏油等现象发生。2.12本机有左装或右装两种传动型式，即传动装置在筒体的左侧或右侧（顺料流方向看），因需要满足安装场地布置要求，具体采用
5、哪种传动型式，投标方中标后须与买方设计院沟通后确定。2.13本招标文件所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。投标方应保证提供现行中国或国际通用标准的优质产品。*投标人对所供的生产设备应逐项予以说明，包括备件功能组成、特点、技术性能、有关参数等。*投标方须提供主要制作部件的重量、主材及价格，招标方有权在合同执行过程中称重计量，对重量偏差进行处理。*投标人应提供详细的供货范围、主要外购件清单、价格、制造商及产地。*投标人须严格按照买方提供的技术参数及有关要求供货。*投标人必须保证有能力90日历天交货完毕，自合同生效之日起计算。*收到中标通知书后
6、10个工作日内卖方向买方提供所有设计条件。（包含但不限于设备外形图、土建基础设计条件图、水、电气控制图等）3.供货范围：卖方基本工作范围为提供结构、机械系统等，以组成一个功能完整的圆筒制粒机设备装置。包括但不限于设计、制造、检验、试验、涂装、包装、运输以及从施工到运行全过程的技术指导、质量保证和售后服务及其它相关服务等。所有电气控制等不在供货范围内，但卖方提供电气控制图纸。以下为卖方必须提供的设备材料和服务：（1）壹台圆筒制粒机，包括主体设备（包括但不限于筒体、挡圈、挡轮组、托轮组、刮料装置、喷水装置、传动装置、润滑系统、进料和出料装置、村板、扬料板等）、配套设备设施及安装辅件（包括但不限于配

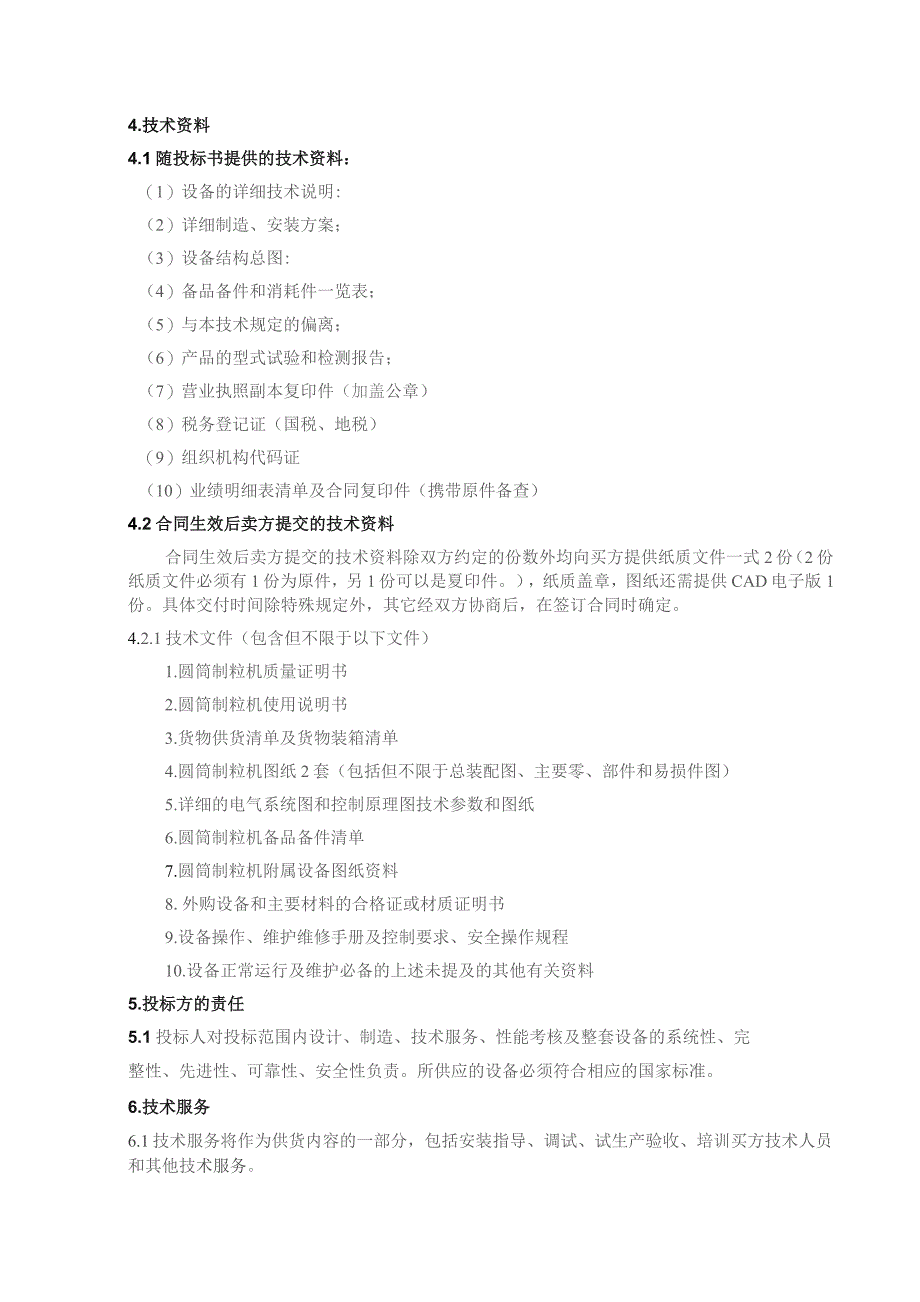

7、套装置支架、底座、进出料口密封罩、安全防护罩、地脚螺栓等）、随机备件、专用工具等的设计、制造、检验和试验、涂装、包装、交付；卖方可在此基础上进行合适补充和调整，但设备必须先进、完整、全新、可靠。（2）到买方指定的交货地点的运输及保险；（3）相关技术资料；培训:（5）技术服务;（6）安装指导及调试；（7）二年的备品备件的价格及二年后供应备品备件的价格折扣率；（8）售后服务及投标书中要求卖方提供的其它相关服务。4.技术资料4.1随投标书提供的技术资料：（1）设备的详细技术说明:（2）详细制造、安装方案；（3）设备结构总图:（4）备品备件和消耗件一览表；（5）与本技术规定的偏离；（6）产品的型式试验
8、和检测报告；（7）营业执照副本复印件（加盖公章）（8）税务登记证（国税、地税）（9）组织机构代码证（10）业绩明细表清单及合同复印件（携带原件备查）4.2合同生效后卖方提交的技术资料合同生效后卖方提交的技术资料除双方约定的份数外均向买方提供纸质文件一式2份（2份纸质文件必须有1份为原件，另1份可以是夏印件。），纸质盖章，图纸还需提供CAD电子版1份。具体交付时间除特殊规定外，其它经双方协商后，在签订合同时确定。4.2.1技术文件（包含但不限于以下文件）1.圆筒制粒机质量证明书2.圆筒制粒机使用说明书3.货物供货清单及货物装箱清单4.圆筒制粒机图纸2套（包括但不限于总装配图、主要零、部件和易损件
9、图）5.详细的电气系统图和控制原理图技术参数和图纸6.圆筒制粒机备品备件清单7.圆筒制粒机附属设备图纸资料8.外购设备和主要材料的合格证或材质证明书9.设备操作、维护维修手册及控制要求、安全操作规程10.设备正常运行及维护必备的上述未提及的其他有关资料5.投标方的责任5.1投标人对投标范围内设计、制造、技术服务、性能考核及整套设备的系统性、完整性、先进性、可靠性、安全性负责。所供应的设备必须符合相应的国家标准。6.技术服务6.1技术服务将作为供货内容的一部分，包括安装指导、调试、试生产验收、培训买方技术人员和其他技术服务。6.2卖方须在投标时提供技术服务的详细内容和详细报价。卖方应在投标文件中
10、列出安装指导、调试、技术服务、检验、培训等费用，价格计入投标总价。6.3安装指导、调试和培训卖方根据买方的要求，派出合格的专业人员在买方的现场对货物进行安装指导和调试，以及对买方有关人员进行维修和操作的技术培训。6.4卖方应在买方所在地或周边地区设立服务站及备品、备件仓库。对于买方的服务要求，应在24小时内予以响应。7.合同特殊条款7.1设备交货7.1.1交货方式：卖方将设备运至买方施工现场交货，自交货后，设备之所有权转移给买方。7.1.2交货期：合同生效后90日历天交货完毕，具体发货时间等待买方通知。7.2交货地点：买方施工现场。7.3交货要求设备包装需要与设备清单相符，以便进行验收。货到交
11、货地点后由双方人员共同点件验收，若系卖方的责任造成的破损、缺件、不符合合同要求，卖方应立即予以调换或补齐。7.4安装指导、调试及试运行7.4.1设备现场安装时，卖方应派人到现场进行设备的安装指导、调试工作。7.4.2设备试运行前，卖方向用户提出负荷试运行方案，由用户负责组织实施，卖方派人参加。7.4.3试车：试运行期间，卖方应派人到现场服务，负荷试车连续运行72小时无故障，并能满足买方提供的技术要求。7.5性能考核和最终验收7.5.1在装置建成投产后，应在设计工况条件下进行考核运行，用户提前通知卖方，并在卖方有人参加的条件下，按照规定的参数进行考核运行72小时，符合要求后，正式验收。7.5.2
12、性能考核的结果应做出记录，并在考核完成后的4天内，由双方代表在记录上签字。7.5.3卖方在设备性能考核前，提供性能考核计划表，性能考核应在第一次投料全负荷连续稳定运转后1个月内完成。7.5.4如果规定的保证值，在性能考核期间顺利达到，则双方代表应在4天内签署卖方准备的合同装置验收证明书一式4份，此时，认为设备己通过验收。7.6最终验收测试及测试方法。按国家和行业现行规定的设备测试方法进行。7.7质量保证7.7.1质保期：从买方签署验收合格报告之日起开始计算质量保证期，设备质量保证期为12个月。7.7.2卖方提供的设备应符合现行有关技术标准的规定和技术文件的要求，附属设备必须满足技术文件和各自的
13、产品技术标准，并附有合格证和试验报告，其质量由卖方负责。7.7.3在质量保证期内，卖方应保证设备的正常运行，负责设备的免费维修和更换。当设备在质量保证期内发生质量事故，卖方应承担相应的法律责任和经济损失。7.7.4因设备质量问题出现故障时，卖方应接到用户通知后及赶到现场处理（响应时间：24小时）。7.7.5卖方编制培训资料，对买方的操作人员和维修人员进行生产、工艺、维修技术培训。7.8运输7.8.1运输由卖方提供，运输费及相关费用单独报价，计入合同总价中。7.8.2所有部件应加以固定并有防雨措施，以防在运输过程中可能发生的损坏。7.8.3运送设备到买方施工现场。7.8.4所有设备在发运后并不意
14、味着卖方的责任的解除，卖方对其设备的责任将维持到买方同意完全接受为止。7.9付款方式：7.9.1合同双方签字盖章后立即生效，卖方向买方支付合同总金额10%的履约保证金后，凭收据买方向卖方支付合同总金额30的预付款。7.9.2设备到交货地点，经验收合格，买方向卖方支付合同总金额30%的货款。7.9.3设备安装及调试完毕，经验收合格，凭全款17%增值税专用发票，买方向卖方再支付合同总金额30%的货款。7.9.4设备质保期满12个月后，设备无质量问题，买方向卖方支付合同总金额10机7.9.5履约保证金是为保障合同的正常履行，在设备安装调试合格完成后，全部无息退还卖方。7.10其它7.10.1合同生效后不能按期交货，按招标文件第三章的有关内容处理。7.10.2中标后，所签经济合同系封闭合同。
