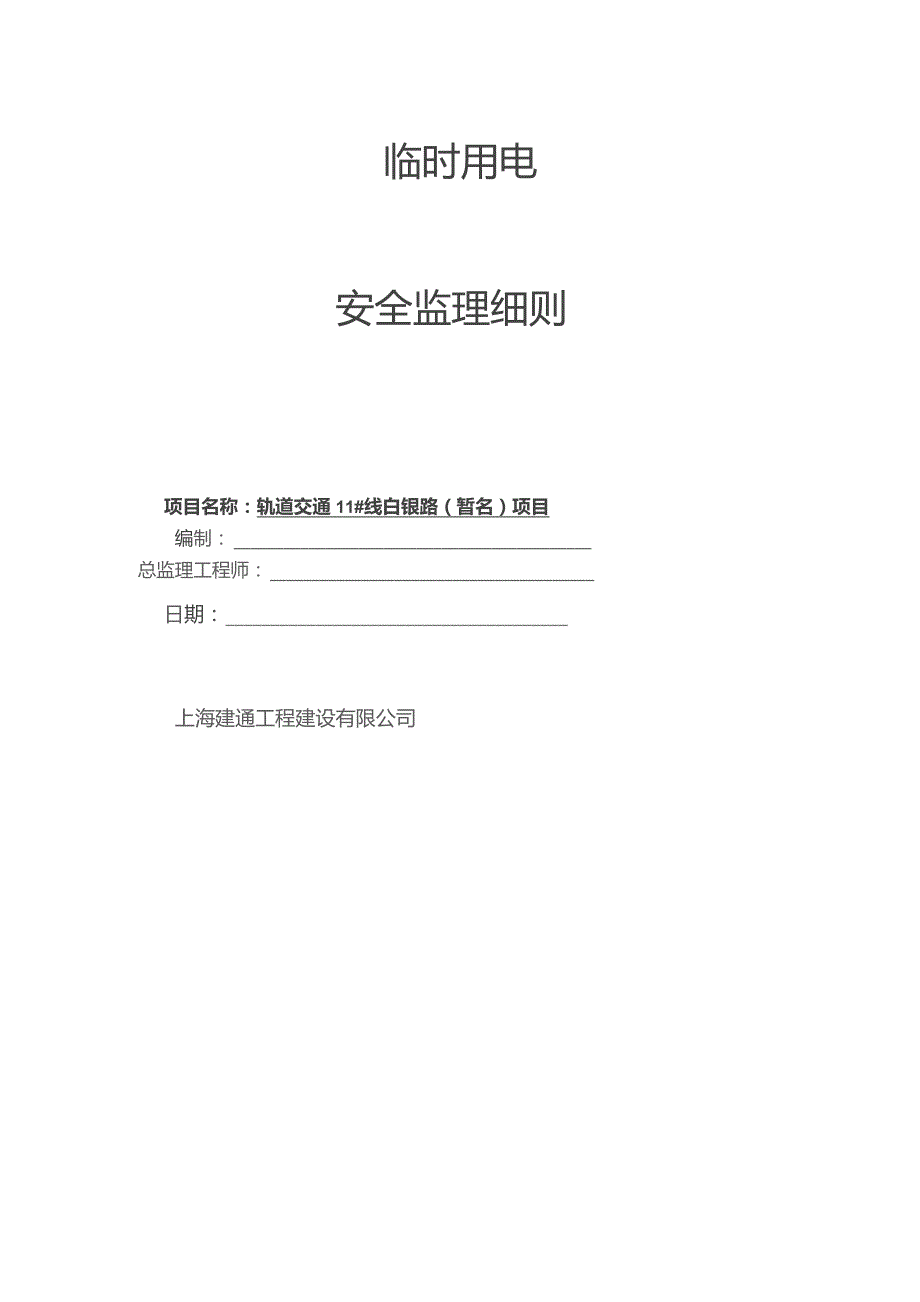

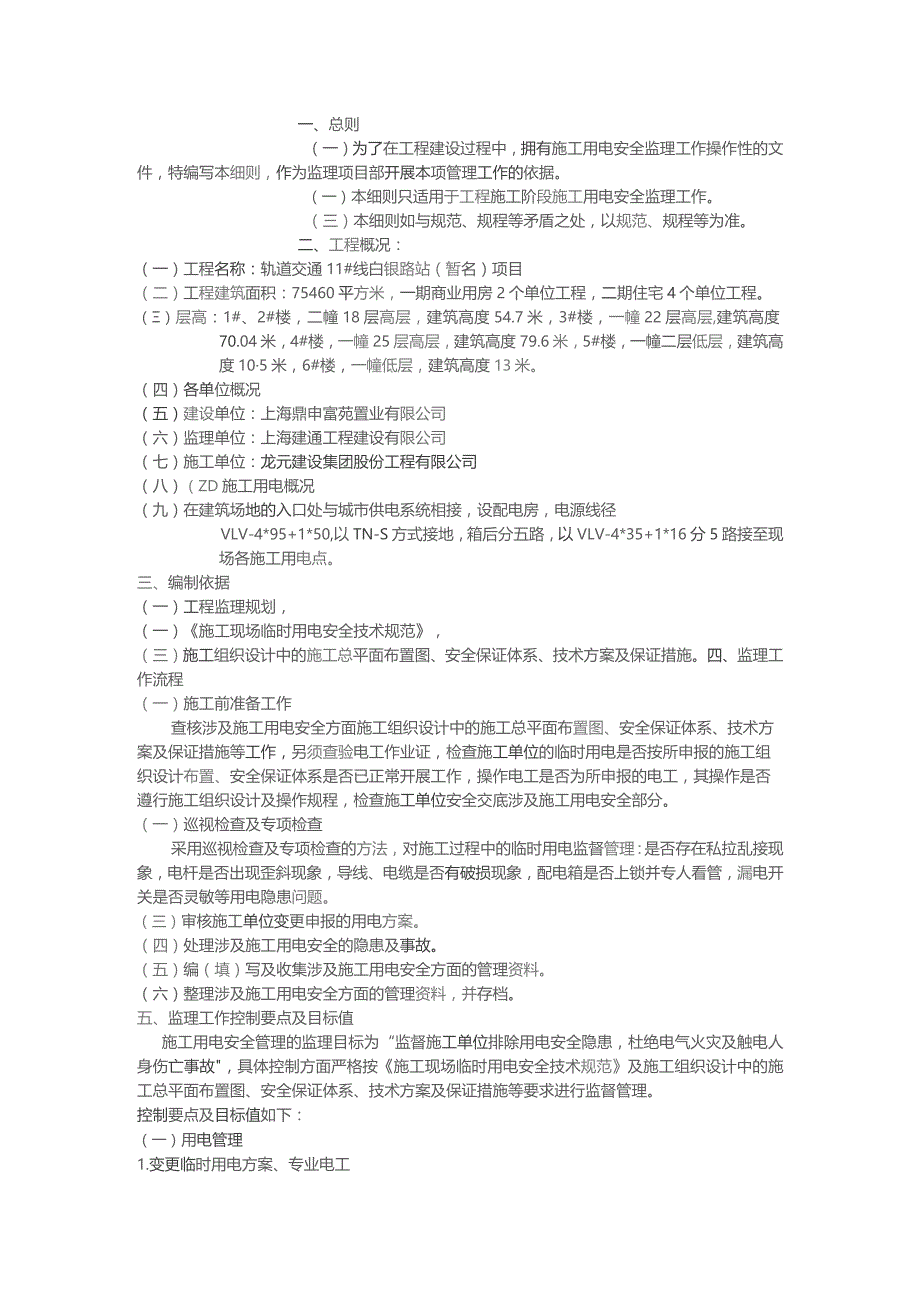

1、临时用电安全监理细则项目名称：轨道交通11#线白银路（暂名）项目编制：总监理工程师：日期：上海建通工程建设有限公司一、总则（一）为了在工程建设过程中，拥有施工用电安全监理工作操作性的文件，特编写本细则，作为监理项目部开展本项管理工作的依据。（一）本细则只适用于工程施工阶段施工用电安全监理工作。（三）本细则如与规范、规程等矛盾之处，以规范、规程等为准。二、工程概况：（一）工程名称：轨道交通11#线白银路站（暂名）项目（二）工程建筑面积：75460平方米，一期商业用房2个单位工程，二期住宅4个单位工程。（）层高：1#、2#楼，二幢18层高层，建筑高度54.7米，3#楼，一幢22层高层,建筑高度70
2、.04米，4#楼，一幢25层高层，建筑高度79.6米，5#楼，一幢二层低层，建筑高度105米，6#楼，一幢低层，建筑高度13米。（四）各单位概况（五）建设单位：上海鼎申富苑置业有限公司（六）监理单位：上海建通工程建设有限公司（七）施工单位：龙元建设集团股份工程有限公司（八）（ZD施工用电概况（九）在建筑场地的入口处与城市供电系统相接，设配电房，电源线径VLV-4*95+1*50,以TN-S方式接地，箱后分五路，以VLV-4*35+1*16分5路接至现场各施工用电点。三、编制依据（一）工程监理规划，（一）施工现场临时用电安全技术规范，（三）施工组织设计中的施工总平面布置图、安全保证体系、技术方案
3、及保证措施。四、监理工作流程（一）施工前准备工作查核涉及施工用电安全方面施工组织设计中的施工总平面布置图、安全保证体系、技术方案及保证措施等工作，另须查验电工作业证，检查施工单位的临时用电是否按所申报的施工组织设计布置、安全保证体系是否已正常开展工作，操作电工是否为所申报的电工，其操作是否遵行施工组织设计及操作规程，检查施工单位安全交底涉及施工用电安全部分。（一）巡视检查及专项检查采用巡视检查及专项检查的方法，对施工过程中的临时用电监督管理：是否存在私拉乱接现象，电杆是否出现歪斜现象，导线、电缆是否有破损现象，配电箱是否上锁并专人看管，漏电开关是否灵敏等用电隐患问题。（三）审核施工单位变更申报
4、的用电方案。（四）处理涉及施工用电安全的隐患及事故。（五）编（填）写及收集涉及施工用电安全方面的管理资料。（六）整理涉及施工用电安全方面的管理资料，并存档。五、监理工作控制要点及目标值施工用电安全管理的监理目标为“监督施工单位排除用电安全隐患，杜绝电气火灾及触电人身伤亡事故，具体控制方面严格按施工现场临时用电安全技术规范及施工组织设计中的施工总平面布置图、安全保证体系、技术方案及保证措施等要求进行监督管理。控制要点及目标值如下：（一）用电管理1.变更临时用电方案、专业电工变更临时用电方案、专业电工，须报监理部批准后，方可有效。2.各类用电人员（1）操作电工：操作电工必须按监理批准的的人员持证上

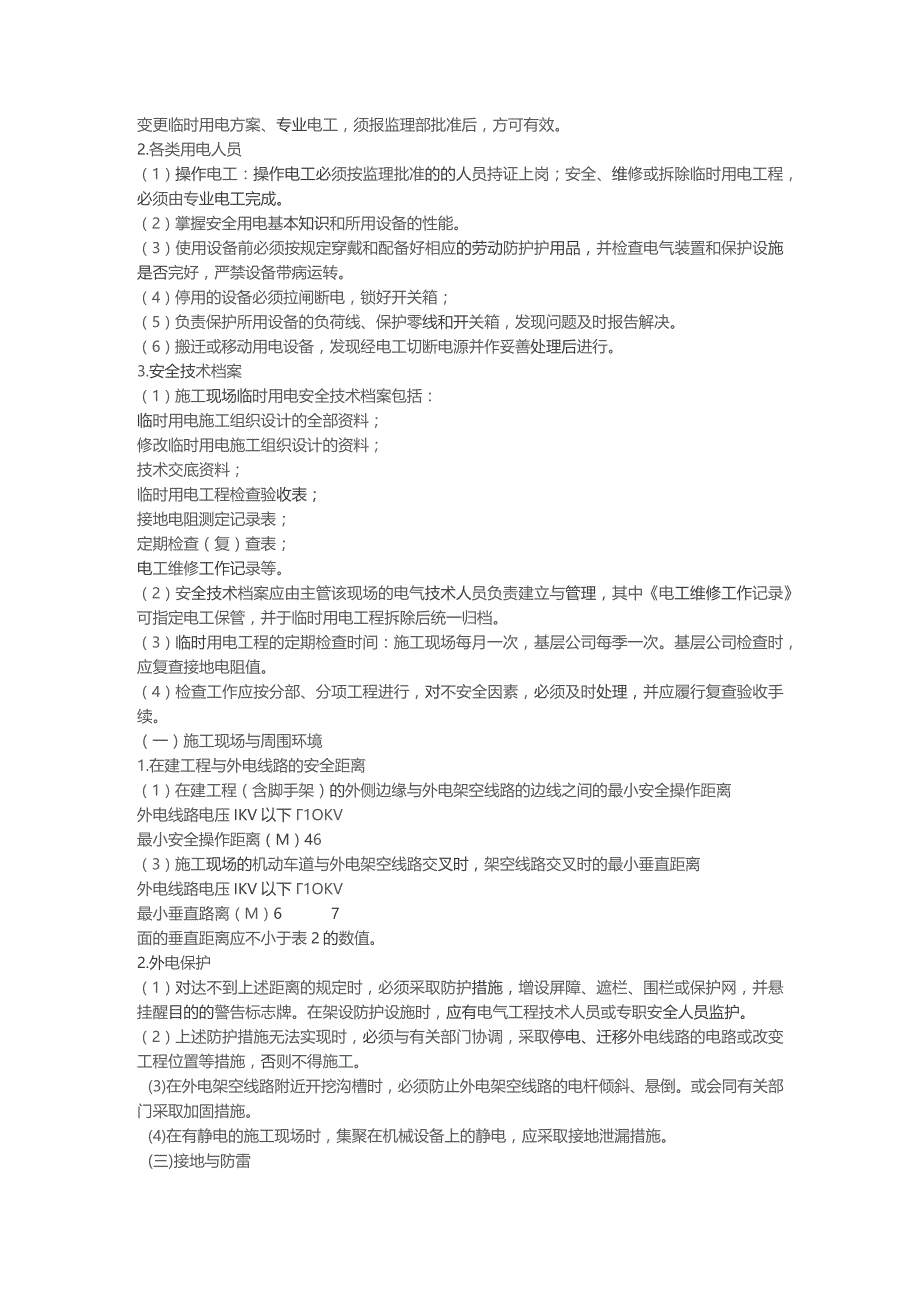

5、岗；安全、维修或拆除临时用电工程，必须由专业电工完成。（2）掌握安全用电基本知识和所用设备的性能。（3）使用设备前必须按规定穿戴和配备好相应的劳动防护护用品，并检查电气装置和保护设施是否完好，严禁设备带病运转。（4）停用的设备必须拉闸断电，锁好开关箱；（5）负责保护所用设备的负荷线、保护零线和开关箱，发现问题及时报告解决。（6）搬迁或移动用电设备，发现经电工切断电源并作妥善处理后进行。3.安全技术档案（1）施工现场临时用电安全技术档案包括：临时用电施工组织设计的全部资料；修改临时用电施工组织设计的资料；技术交底资料；临时用电工程检查验收表；接地电阻测定记录表；定期检查（复）查表；电工维修工作记
6、录等。（2）安全技术档案应由主管该现场的电气技术人员负责建立与管理，其中电工维修工作记录可指定电工保管，并于临时用电工程拆除后统一归档。（3）临时用电工程的定期检查时间：施工现场每月一次，基层公司每季一次。基层公司检查时，应复查接地电阻值。（4）检查工作应按分部、分项工程进行，对不安全因素，必须及时处理，并应履行复查验收手续。（一）施工现场与周围环境1.在建工程与外电线路的安全距离（1）在建工程（含脚手架）的外侧边缘与外电架空线路的边线之间的最小安全操作距离外电线路电压IKV以下1OKV最小安全操作距离（M）46（3）施工现场的机动车道与外电架空线路交叉时，架空线路交叉时的最小垂直距离外电线路
7、电压IKV以下1OKV最小垂直路离（M）67面的垂直距离应不小于表2的数值。2.外电保护（1）对达不到上述距离的规定时，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的的警告标志牌。在架设防护设施时，应有电气工程技术人员或专职安全人员监护。（2）上述防护措施无法实现时，必须与有关部门协调，采取停电、迁移外电线路的电路或改变工程位置等措施，否则不得施工。(3)在外电架空线路附近开挖沟槽时，必须防止外电架空线路的电杆倾斜、悬倒。或会同有关部门采取加固措施。(4)在有静电的施工现场时，集聚在机械设备上的静电，应采取接地泄漏措施。(三)接地与防雷1.-般规定(1)施工现场必须采用TN-S接
8、地系统，即三相五线制，零线与地线不得混用。(2)设备及配电箱外壳必须与地线可靠连接，不得直接与零线相接。(3)施工现场严禁利用大地作工作零线。(4)接地线不得装设开关或熔断器。(5)接地线线径不得小于工作零线，架空间距大于12M时，应采用不小于IOmnl2的绝缘铜线。设备外壳地线，采用不小于2.5mm2的铜芯软线。(6)地线必须采用黄绿相间导线，相线为黄色、绿色或红色，零线为蓝色，不得混用。2.电气设备保护接地下列电气设备应做保护接地：电机、电器、照明器具、手持电动工具的金属外壳，配电屏与控制屏的金属框架，室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门，3.接地与接地电阻(1)配电
9、总箱处必须设重复接地装置，大型固定机械设备必须单独设置重复接地装置。(2)接地装置的电阻值不得大于1OQ。(3)手持电动工具的接地线，应采用绝缘良好的电缆。(4)电动工具所使用的插座必须有接地极插孔。(5)每一用电设备的开关处，均须安装漏电开关。4.防雷(1)塔吊应设置防雷装置，其接地冲击电阻不大于4Q。(2)安装避雷装置的机械设备，其用电线路应采用钢管，钢管须与接地装置相连。(四)配电箱及开关箱1.配电箱及开关箱的设置(1)配电系统应设置总配电箱及分配电箱，实行分级配电。(2)开关箱应由末级分配电箱配电。(3)开关箱与控制的固定式用电设备的水平距离不宜超过3M0(4)配电箱、开关箱周围应有足
10、够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品。(5)配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。(6)配电箱内的的开关电器、插座应坚固，不松动、歪斜。(7)配电箱、开关箱内的工作零线与保护地线不得混接。(8)配电箱、开关箱内的连接线应采用绝缘线，接头不得松动，不得有外露带电部分。(9)配电箱和开关箱的金属箱体、金属电器安装以及箱内电器的不应带电金属底座、外壳等必须作保护接地。保护零线应通过接线端子连接。(10)配电箱、开关箱必须防雨、防尘、防砸。2.电器装置的选择(1)配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。(2)总配电箱应
11、装设总自动开关和分路自动开关、总熔断器和分路熔断器，以及漏电保护器。总开关电器的额定值、动作整定值应与分路开关电器相适应。（3）总配电箱应装设电压表、总电流表，总电度表及其它仪表。（4）分配电箱应装设总自动开关和分路自动开关、总熔断器和分路熔断器。总开关电器的额定值、动作整定值应与分路开关电器相适应。（5）每台用电设备应有各自专用的开关箱，必须实行一机一闸制，严禁用同一个开关电器直接控制二台及以上用电设备。（6）开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离。（7）开关箱中必须装设漏电保护器。漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。（8）漏电
12、保护器的选择应符合国标GB6829-86漏电电流动作保护器（剩余电流动作保护器）的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1S。（9）总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级分段保护的功能。（10）漏电保护器必须按产品说明书安装、使用。对搁置已久重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及时修理或更换。（11）手动开关电器只许用于直接控制照明电路和容量不大于5.5KW的动力电路。容量大于5.5KW的动力电路应采用自动开关电器或降压启动装置控制。（12）各种开关电器的额定值
13、应与其控制用电设备的额定值相适应。（13）配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。进、出线应加护套分路成束井做防水弯，导线束不得与箱体进、出口直接接触。移动式配电箱和开关箱的进、出线必须采用橡皮绝缘电缆。（14）进入开关箱的电源线严禁用插座连接。3.使用与维护（1）所有配电箱均应标明其名称、用途，并作出分路标记。（2）所有配电箱门应配锁，配电箱和开关箱应专人负责。（3）所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查、维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。（4）对配电箱、开关箱进行检查、维
14、修时，必须将其前一级相应的电源开关分闸断电,井悬挂停电标志牌，严禁带电作业。（5）所有配电箱、开关箱在使用过程中必须按照下述操作顺序：送电操作顺序：总配电箱-分配电箱一开关箱，停电操作顺序：开关箱-分配电箱-总配电箱出现电气故障的紧急措施情况除外。（6）施工现场停止作业一小时以上时，应将动力开关箱断电上锁。（五）电动建筑机械和手持电动工具1.-般规定（1）施工现场中一切电动建筑机械和手持电动工具的选购、使用、检查和维修必须遵守下列规定：选购的电动建筑机械、手持电动工具和用电安全装置，符合相应的国家标准、专业标准和安全技术规程，并且有产品合格证和使用说明书。建立和执行专人专机负责制，并定期检查和
15、维修保养。（2）塔吊除应做保护接地外，还必须做重复接地。（3）电动建筑机械或手持电动工具的负荷线，必须按其容量选用无接头的多股铜线软线。（4）每一台电动建筑机械或手持电动工具的开关箱内，除应装设过负荷、短路、漏电保护装置外，还必须按要求装设隔离开关。2焊接机械（1）焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。交流弧焊机变压器的一次侧电源线长度应不大于5M,进线处必须设置防护罩。（2）使用焊接机械必须按规定穿戴防护用品，对发电机式直流弧焊机的换向器，应经常检查和维修。（3）焊接机械的二次线宜采用YHS型橡皮护套铜芯多股软电缆。电缆的长度应不大于3QM3.其它电动建筑机械（1）平板振动器、地面抹光机、水磨石机等设备的漏电保护器应为额定动作电流不大于15mA,额定漏电动作时间小于0.1S,且防溅。（2）平板振动器、地面抹光机、水磨石机的负荷线必须采用耐气候型的橡皮护套铜芯软电缆。（六）照明1.-般规定（1）在夜间施工或自然采光差的场所、料具堆放场、道路、仓库、办公室、食堂、宿舍等，应设一般照明、局部照明或混合照明。
