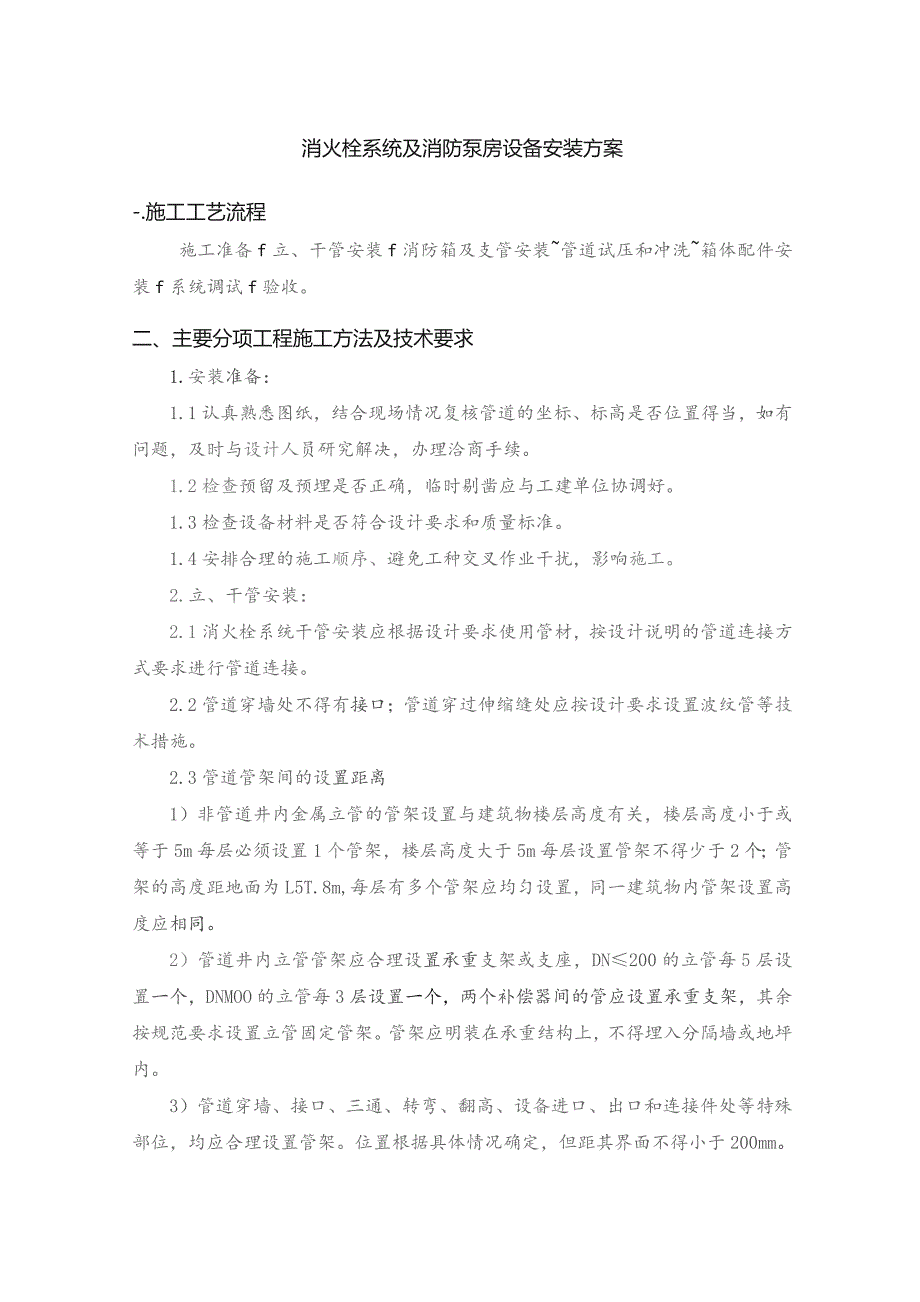

1、消火栓系统及消防泵房设备安装方案-.施工工艺流程施工准备f立、干管安装f消防箱及支管安装管道试压和冲洗箱体配件安装f系统调试f验收。二、主要分项工程施工方法及技术要求1.安装准备：1.1认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，办理洽商手续。1.2检查预留及预埋是否正确，临时剔凿应与工建单位协调好。1.3检查设备材料是否符合设计要求和质量标准。1.4安排合理的施工顺序、避免工种交叉作业干扰，影响施工。2.立、干管安装：2.1消火栓系统干管安装应根据设计要求使用管材，按设计说明的管道连接方式要求进行管道连接。2.2管道穿墙处不得有接口；管道穿过
2、伸缩缝处应按设计要求设置波纹管等技术措施。2.3管道管架间的设置距离1）非管道井内金属立管的管架设置与建筑物楼层高度有关，楼层高度小于或等于5m每层必须设置1个管架，楼层高度大于5m每层设置管架不得少于2个；管架的高度距地面为L5T.8m,每层有多个管架应均匀设置，同一建筑物内管架设置高度应相同。2）管道井内立管管架应合理设置承重支架或支座，DN200的立管每5层设置一个，DNMOO的立管每3层设置一个，两个补偿器间的管应设置承重支架，其余按规范要求设置立管固定管架。管架应明装在承重结构上，不得埋入分隔墙或地坪内。3）管道穿墙、接口、三通、转弯、翻高、设备进口、出口和连接件处等特殊部位，均应合

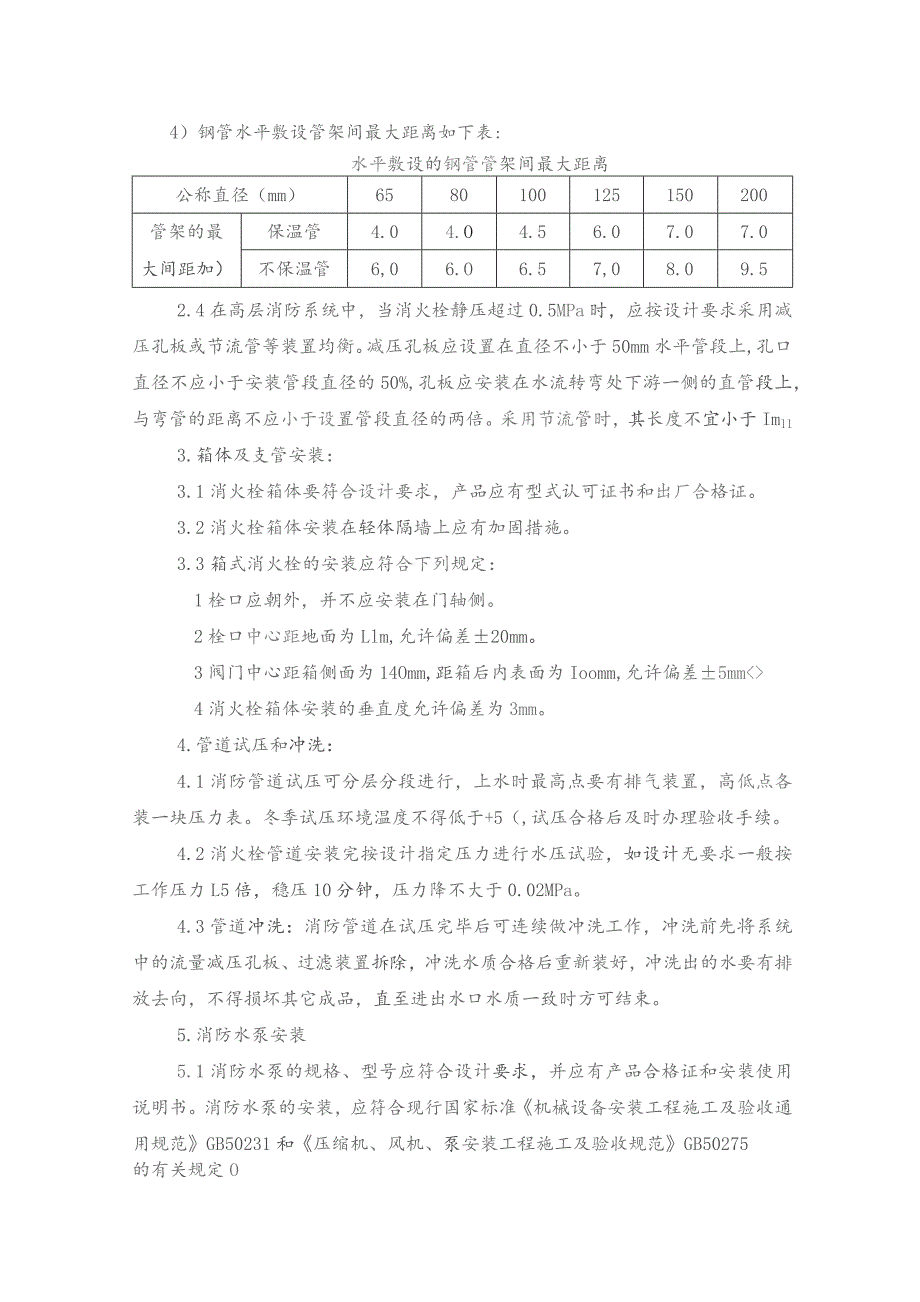

3、理设置管架。位置根据具体情况确定，但距其界面不得小于200mm。4）钢管水平敷设管架间最大距离如下表:水平敷设的钢管管架间最大距离公称直径（mm）6580100125150200管架的最保温管4.04.O4.56.07.07.0大间距加）不保温管6,06.O6.57,08.09.52.4在高层消防系统中，当消火栓静压超过0.5MPa时，应按设计要求采用减压孔板或节流管等装置均衡。减压孔板应设置在直径不小于50mm水平管段上,孔口直径不应小于安装管段直径的50%,孔板应安装在水流转弯处下游一侧的直管段上，与弯管的距离不应小于设置管段直径的两倍。采用节流管时，其长度不宜小于Imll3.箱体及支管安
4、装：3.1消火栓箱体要符合设计要求，产品应有型式认可证书和出厂合格证。3.2消火栓箱体安装在轻体隔墙上应有加固措施。3.3箱式消火栓的安装应符合下列规定：1栓口应朝外，并不应安装在门轴侧。2栓口中心距地面为Llm,允许偏差20mm。3阀门中心距箱侧面为14Omm,距箱后内表面为Ioomm,允许偏差5mm4消火栓箱体安装的垂直度允许偏差为3mm。4.管道试压和冲洗：4.1消防管道试压可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表。冬季试压环境温度不得低于+5（,试压合格后及时办理验收手续。4.2消火栓管道安装完按设计指定压力进行水压试验，如设计无要求一般按工作压力L5倍，稳压10

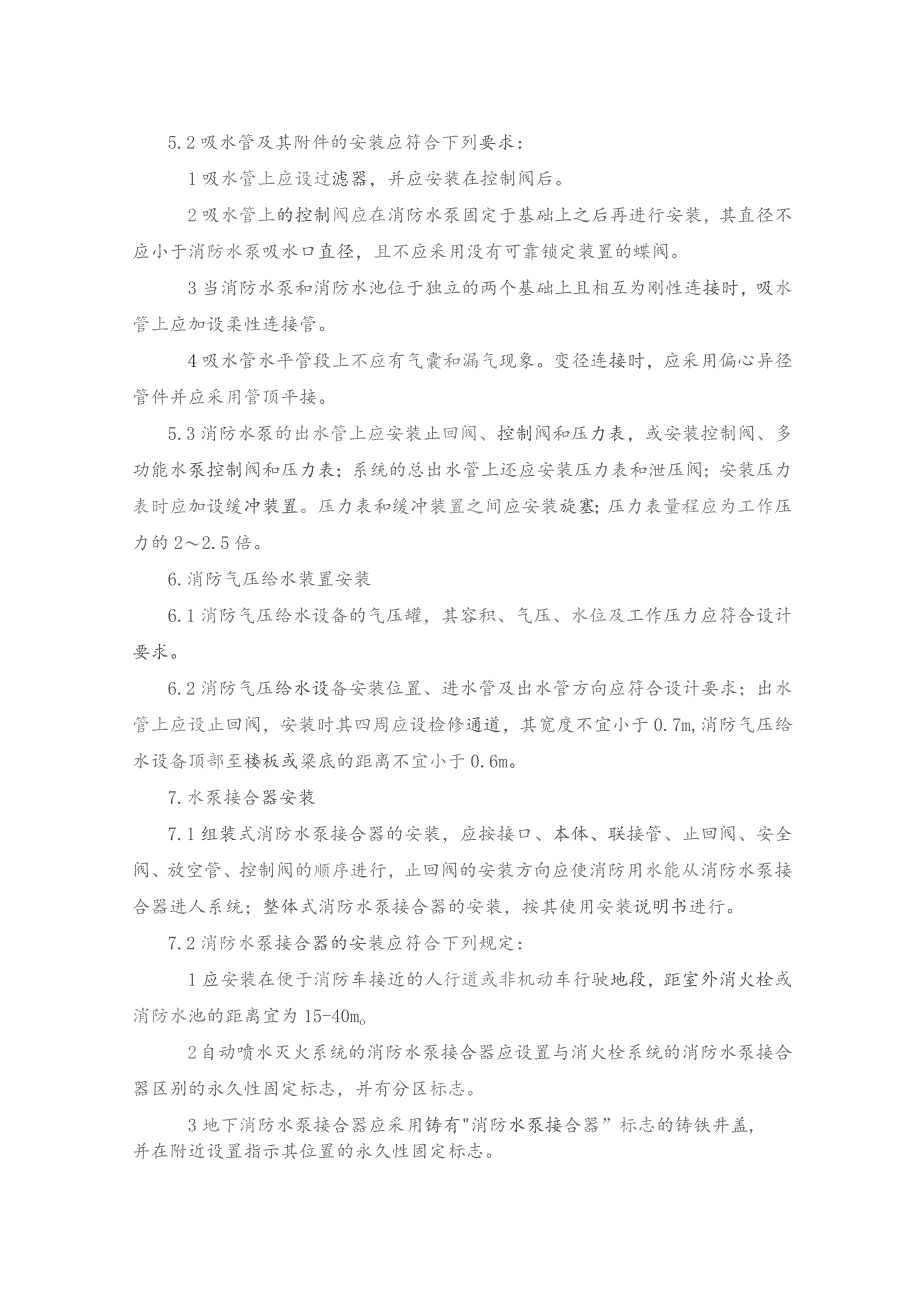

5、分钟，压力降不大于0.02MPa。4.3管道冲洗：消防管道在试压完毕后可连续做冲洗工作，冲洗前先将系统中的流量减压孔板、过滤装置拆除，冲洗水质合格后重新装好，冲洗出的水要有排放去向，不得损坏其它成品，直至进出水口水质一致时方可结束。5.消防水泵安装5.1消防水泵的规格、型号应符合设计要求，并应有产品合格证和安装使用说明书。消防水泵的安装，应符合现行国家标准机械设备安装工程施工及验收通用规范GB50231和压缩机、风机、泵安装工程施工及验收规范GB50275的有关规定O5.2吸水管及其附件的安装应符合下列要求：1吸水管上应设过滤器，并应安装在控制阀后。2吸水管上的控制阀应在消防水泵固定于基础上之
6、后再进行安装，其直径不应小于消防水泵吸水口直径，且不应采用没有可靠锁定装置的蝶阀。3当消防水泵和消防水池位于独立的两个基础上且相互为刚性连接时，吸水管上应加设柔性连接管。4吸水管水平管段上不应有气囊和漏气现象。变径连接时，应采用偏心异径管件并应采用管顶平接。5.3消防水泵的出水管上应安装止回阀、控制阀和压力表，或安装控制阀、多功能水泵控制阀和压力表；系统的总出水管上还应安装压力表和泄压阀；安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞；压力表量程应为工作压力的22.5倍。6.消防气压给水装置安装6.1消防气压给水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。6.2消防气
7、压给水设备安装位置、进水管及出水管方向应符合设计要求；出水管上应设止回阀，安装时其四周应设检修通道，其宽度不宜小于0.7m,消防气压给水设备顶部至楼板或梁底的距离不宜小于0.6m。7.水泵接合器安装7.1组装式消防水泵接合器的安装，应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行，止回阀的安装方向应使消防用水能从消防水泵接合器进人系统；整体式消防水泵接合器的安装，按其使用安装说明书进行。7.2消防水泵接合器的安装应符合下列规定：1应安装在便于消防车接近的人行道或非机动车行驶地段，距室外消火栓或消防水池的距离宜为15-40mo2自动喷水灭火系统的消防水泵接合器应设置与消火栓系统的
8、消防水泵接合器区别的永久性固定标志，并有分区标志。3地下消防水泵接合器应采用铸有消防水泵接合器”标志的铸铁井盖,并在附近设置指示其位置的永久性固定标志。4墙壁消防水泵接合器的安装应符合设计要求。设计无要求时，其安装高度距地面宜为0.7m；与墙面上的门、窗、孔、洞的净距离不应小于2.0m,且不应安装在玻璃幕墙下方。8.系统调试：8.1通水调试前消防设备包括水泵、结合器、节流装置等应安装完，其中水泵做完单机调试工作。8.2系统通水达到工作压力，选系统最不利点消火栓和首层两只消火栓做喷射试验，通过水泵结合器及消防水泵加压，消防栓喷射充实水柱均应满足设计要求。8.3室内消火栓系统联动调试应在出水压力符合现行国家有关建筑设计防火规范的条件下，进行下列控制功能：1在消防控制室内火灾报警联动主机、消防水泵房水泵控制柜手动操作启、停泵1-3次；2在室内消防箱处操作消火栓启泵按钮，启动消火栓泵，并查看反馈信号灯状况。
