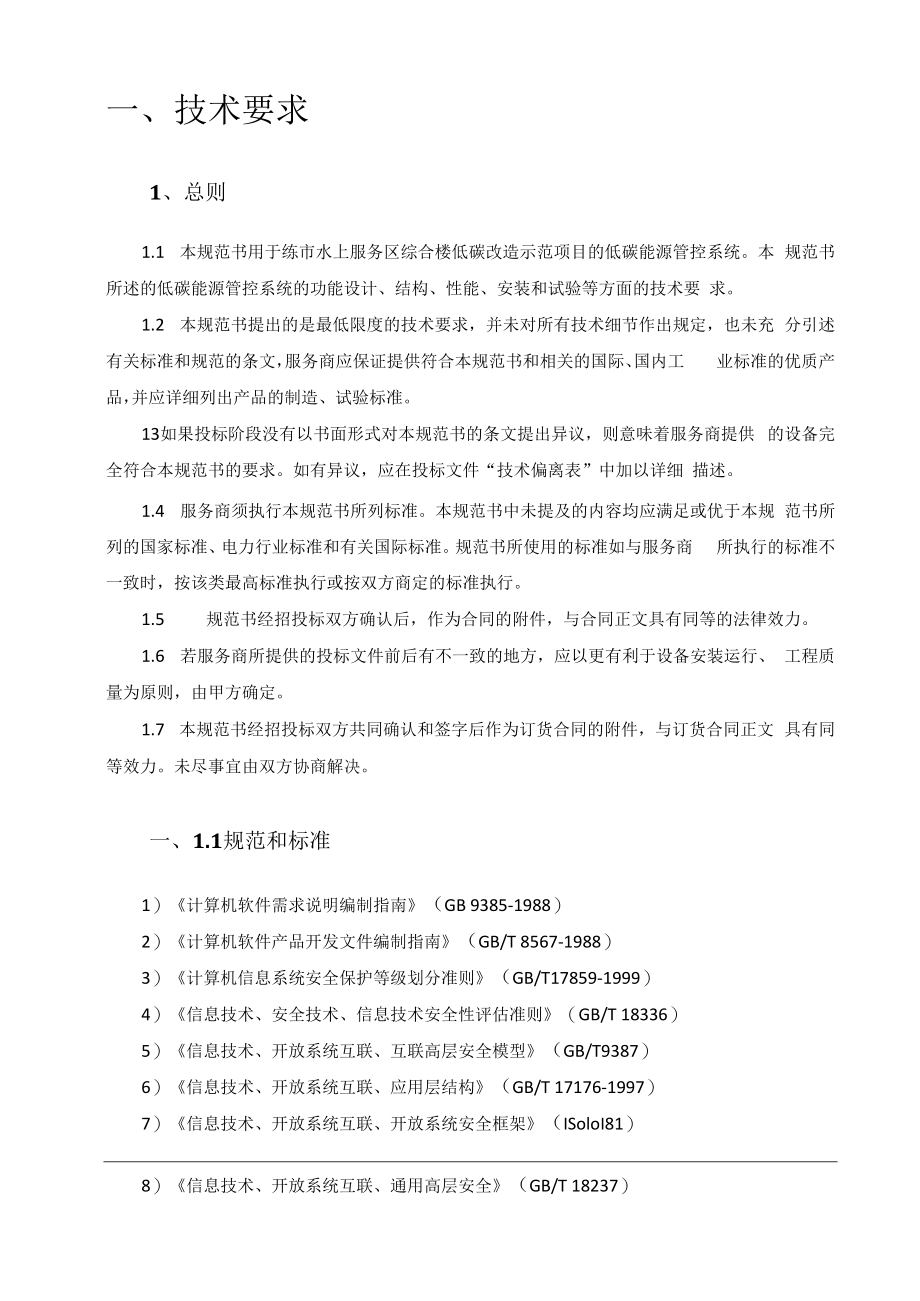

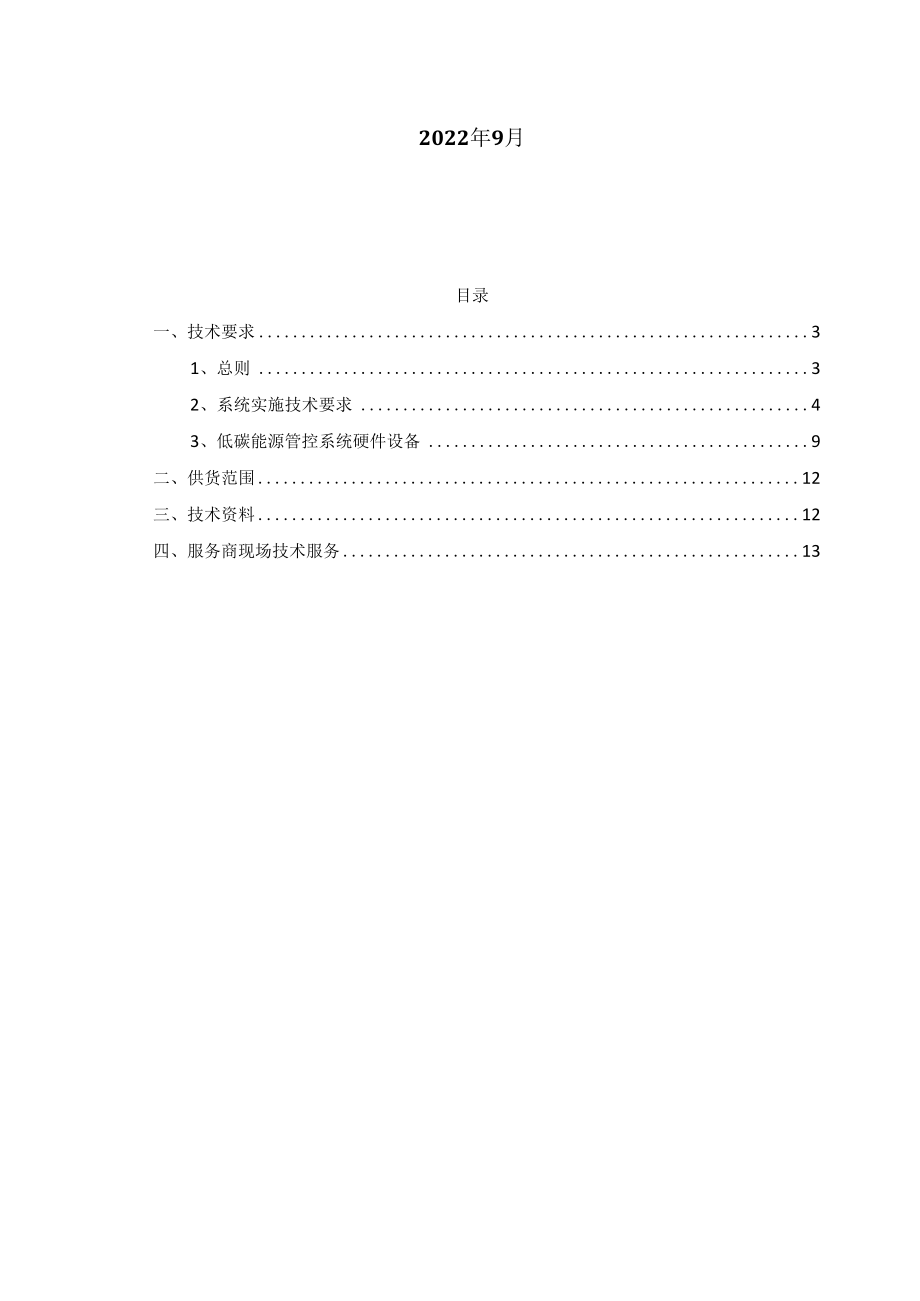

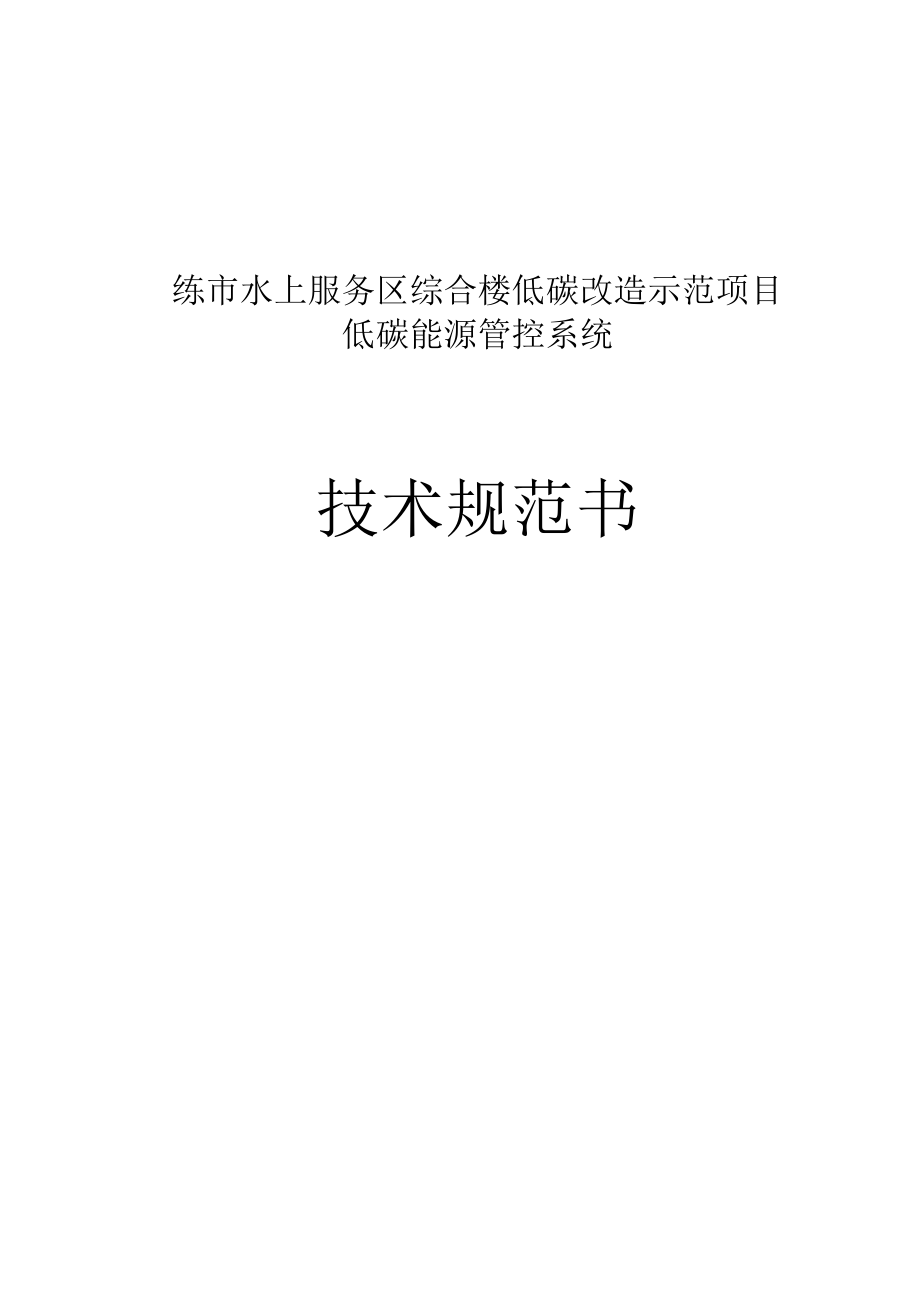

1、练市水上服务区综合楼低碳改造示范项目低碳能源管控系统技术规范书2022年9月目录一、技术要求31、总则32、系统实施技术要求43、低碳能源管控系统硬件设备9二、供货范围12三、技术资料12四、服务商现场技术服务13一、技术要求1、总则1.1 本规范书用于练市水上服务区综合楼低碳改造示范项目的低碳能源管控系统。本 规范书所述的低碳能源管控系统的功能设计、结构、性能、安装和试验等方面的技术要 求。1.2 本规范书提出的是最低限度的技术要求，并未对所有技术细节作出规定，也未充 分引述有关标准和规范的条文，服务商应保证提供符合本规范书和相关的国际、国内工 业标准的优质产品，并应详细列出产品的制造、试验

2、标准。13如果投标阶段没有以书面形式对本规范书的条文提出异议，则意味着服务商提供 的设备完全符合本规范书的要求。如有异议，应在投标文件“技术偏离表”中加以详细 描述。1.4 服务商须执行本规范书所列标准。本规范书中未提及的内容均应满足或优于本规 范书所列的国家标准、电力行业标准和有关国际标准。规范书所使用的标准如与服务商 所执行的标准不一致时，按该类最高标准执行或按双方商定的标准执行。1.5 规范书经招投标双方确认后，作为合同的附件，与合同正文具有同等的法律效力。1.6 若服务商所提供的投标文件前后有不一致的地方，应以更有利于设备安装运行、 工程质量为原则，由甲方确定。1.7 本规范书经招投标

3、双方共同确认和签字后作为订货合同的附件，与订货合同正文 具有同等效力。未尽事宜由双方协商解决。一、1.1规范和标准1）计算机软件需求说明编制指南（GB 9385-1988）2）计算机软件产品开发文件编制指南（GB/T 8567-1988）3）计算机信息系统安全保护等级划分准则（GB/T17859-1999）4）信息技术、安全技术、信息技术安全性评估准则（GB/T 18336）5）信息技术、开放系统互联、互联高层安全模型（GB/T9387）6）信息技术、开放系统互联、应用层结构（GB/T 17176-1997）7）信息技术、开放系统互联、开放系统安全框架（ISoloI81）8）信息技术、开放系统

4、互联、通用高层安全（GB/T 18237）二、1.2稳定性和可靠性1）系统应满足低碳能源管控的全面需求。2）系统应经过完善的设计和充分的测试运行，具备在较长时间内连续无故障的运 行能力。3）系统应提供全面、有效的系统安全机制。4）系统应具备开放的标准化结构，可以方便的接入其他的能源系统，实现未来的 扩展性和其他能源系统的无缝集成。三、1.3兼容性和易用性1）低碳能源管控系统在维护、配置等管理方面应该简单快捷。2）系统应具备易操作的特点，直观简单。3）系统应具备数据备份与稳定运行的能力。4）系统应能够扩展和升级，能够根据未来的具体需求快速升级、扩展系统功能。5）服务端应该支持Windows Se

5、rver 2008及以上版本或Linux Centos 7.6及以上 操作系统。6）客户端应为浏览器版本，支持Chrome浏览器。7）应优化客户端版本，使其能兼容主流移动端设备分辨率。2、系统实施技术要求本次招标范围包括低碳能源管控系统。低碳能源管控系统是能源互联网的核心系统, 通过建立云平台和大数据库，搭建起一种集多元能源监控、低碳数据展示、能效管控、 需求侧响应、末端区域控制等功能为一体的低碳能源管控系统。低碳能源管控系统主要 包括练市水上服务区综合楼的光伏系统、服务区能耗分析系统、碳排放监测分析系统、 楼内末端区域控制系统、机房自控系统的监测及控制。四、2.1总体架构系统总体架构分为两个

6、层次：可靠的硬件信息采集网络、高性能的上位机平台。设 备通过硬件信息采集网络实现数据的汇总，以标准统一的格式传输到上位机平台。高性 能的上位机平台对数据进行处理和分类，并提供对数据的监测和管理。硬件信息采集网络、上位机平台，都应保证扩展性，保证未来系统的接入。2.2 硬件信息采集网络要求1）对于能源子系统以及其他仪表等硬件的信息采集，就地通过协议转换后，通过 可靠的内网进行传输。2）内网光纤为主，网线为辅，稳定可靠，便于扩展及维护，并充分考虑未来的扩 容。3）对于部分需要从外网获得的数据，数据通过隔离交换机进行物理隔离。隔离方 案应能够满足甲方的数据隔离要求。序号类别描述数据采集智能水表采集智

7、能采集设备与采集网关进行连接,采集网关 通过以太网将数据上传到能源管理系统。智能电表采集智能采集设备与采集网关进行连接,采集网关 通过以太网将数据上传到能源管理系统。光伏系统采集与光伏系统进行协议对接,取得每个逆变器的 信息，包括但不限于发电总量、发电功率、瞬 时电压、瞬时电流等（根据光伏系统数据提供 情况确定）。机房自控采集通过DDC控制器监控冷热机房内机电设备及 管道数据，并做到远程控制，修改参数。末端微环境控制系 统以房间或小区域为单位，控制区域内的灯光、 空调、窗帘等设备，做到远程监测设备状态参 数，也可以远程修改设定温度等参数、控制设 备开关等。2.3 上位机平台要求低碳能源管控系统

8、主要包含三个模块：能耗管理系统及楼宇自控系统，以及末端微 环境控制系统。数据应用驾驶 舱相关基础设施信息的展示，包括光伏、被动房、地源热泵的工作 原理、相关模型、展示动画等分模块展示减碳核算过程，主要包括绿植碳汇、光伏、岸电、被 动房、地源热泵、污水接收、节能设备（节能灯）等的计算，数 据实时同步更新并有记录体现原始状态（无低碳措施条件）和改造后的对比，展示总的降 碳数据并可供查询（每月、每年、整个生命期）先进低碳理念、低碳措施、低碳设备的展示，展现长期低碳工作 理念和计划；能耗 管理 系统主要通过对能源关键节点安装智能水表、智能电表、 智能气表及冷热量表来进行计量。智能采集设备与采集网 关进

9、行连接，采集网关通过以太网将数据上传到能源管理 系统。支持能耗信息的整体展示，包括能耗设备的通讯情况、 能耗设备的用能及碳排放占比、单耗展示、同环比分析展 示等界面以大屏模式呈现。将园区内的碳足迹进行追踪，并根据算法对外来的碳 排放进行预估。同时实时记录因节能、绿色清洁能源引入 而带来的碳排放减少，引导碳中和园区的建设。楼宇 自控 系统在平台中能显示空调、通风、制冷等各系统设备的运 行状态及主要运行参数，并进行集中远距离控制和程序控 制，且能将给排水和电气设备等一并控制。系统支持能源管理和楼宇自控系统联动，可在平台上 自定义跨系统的编程逻辑，可通过用能和碳排放数据影响 控制。-4 XUl 木麻

10、微环 境控 制系 统对末端房间内进行控制，实现一个智能面板控制区域内的 所有灯光、空调、窗帘等设备，做到既可以远程控制，也 可以根据情景模式一键控制，实现人来开灯开空调、人走 关灯关空调，并可以根据设定温度与室内温度、调整风机 盘管高中低三速；2.5页面展示要求低碳能源管控系统应该借助可视化技术，通过驾驶舱展示界面，模型生动形象、数 据清晰准确地展示低碳改造成果。1） 251主要功能描述1）能源管理综合展示界面：支持能耗信息的整体展示，包括能耗设备的通讯情况、 能耗设备的用能及碳排放占比、单耗展示、同环比分析展示等界面以大屏模式呈现。2）能耗数据可与碳排放数据直接进行转换，方便用户查看电量和碳

11、排放两种核算方 式的单位。3）首页能耗总览可包括建筑能耗总览（建筑面积、人数、单耗）、建筑三维图展示 （建筑信息面积人数、每层平面建筑信息、当日能耗、本月能耗、当年能耗等，软件支 持三维BIM模型接入，预留后期三维模型接口）、建筑同比环比图（年月同比环比）、重 点能耗对比公示（信息机房、厨房等）、空调能效（空调COP、EER）信息机房能效（PUE 值）、环境状况（PM2.5、CO2、温湿度等）、建筑能源分类分项能耗状况（分月显示建筑 能源分类、分项饼图等），首页可以根据客户要求和关注的功能自行定制。4）能源管理系统支持新能源分析：包括新能源（光伏、风力发电等）的产能曲线、 储能设备的当前电量，

12、新能源发电日历和趋势，新能源发电的同比、环比等数据。5）设备监控功能：可对受控设备进行监控，如灯光设备、空调设备、新风设备等。 包括设备的开关机状态、模式、输出状态、锁定状态、当前参数（室内温度、设备参数、 照明参数、空气质量参数等）。6）设备集体群控：支持多设备集体控制，无需单独设备每个设备。7）设备定时编程控制：支持设备的定时控制，支持分钟级编程，并不限制编程数量。8）动态图形化的控制方式：平台支持组态编程，支持运维人员通过动态的图形对设 备进行控制，包括空调机组、新风机组和冷热源设备的手自动切换、冷热模式控制、主 机状态设置、水泵状态设置、出回水温度设置、出回水能量设置、出回水流量设置等

13、。9）动态图形化展示机房能耗数据：图形化显示支持显示独立设备的能耗情况，并可 以计算出能效数据如CoP值。如冷热源机房内水泵、空调主机、冷却塔等设备的独立能 效。10）用能消耗监测：能耗监测按照分类、分项、分户不同的监测需求，可以监测单 个设备的能耗、设备总体能耗及整个建筑的动态能耗等，采用直观的图形化界面（柱状 图、曲线图等呈现方式），支持按照建筑、分类、分项的等方式来监测能耗情况。每个能 耗点均能单击追溯天、小时的计量装置的消耗。11）设备能耗数据查询：系统应能够对数据库中的历史数据信息进行查询，查询各 计量仪表、能耗设备、能耗单元在指定任意时间范围内的能耗数据，以便建筑相关管理 人员更加

14、清晰的了解每个分项的实际能耗状况12）节能诊断：平台包含线损分析、能源流向分析、用能日历分析、设备用能环比 分析等。通过这些功能可判断出用能浪费的地方，从而可进行调整。13）报警管理：当某设备或系统的用电量超过正常用电量时，设备故障等通过显示 或email等方式发出异常用电报警信息。对报警进行确认，并可统计分析14）用户权限管理：根据登录用户的操作级别，能耗用户建立数量不受限制，各个 用户的权限菜单可以自定义编辑，系统预置系统管理员级：整个系统的管理参数设定等, 具有最高操作级别；一般操作员级：进行日常的运行操作及维护；普通用户级：可浏览 部分系统信息。15）系统需具备WebSerViCe向上

15、级能耗传输能耗数据，同时还需要支持数据库等接 口可以与其他系统进行数据交互，支持MQTT和APl接口。16）跨系统联动功能：系统支持能源管理和楼宇自控系统联动，可在平台上自定义 跨系统的编程逻辑，可通过用能和碳排放数据影响控制。可实现当碳排放超标时，自动 降低相关设备输出功率，在碳排放很低时，可适量加大设备输出等。此功能可联动所有 用能设备和所有控制设备，支持后期自定义；17）新能源与控制系统联动：系统支持根据新能源的产能数据联动控制系统，保证 碳排放不超标，并可合理使用新能源。这样可以使新能源资源运用更合理，最大程度的 利用好新能源资源。例如，当日产能较多时，可以让控制系统保证室内的温度和空气质 量数值；若当日产能较低时，可以自动联动控制系统将室内提高0.5度、PM2.5提高 5ugm3等，这样可以在新能源供应较低时，依然保证建筑有较低的碳排放，并尽量小的 影响室内环境。18）末端系统具备制冷制热效率分析：末端的控制系统支持制冷制热的效率分析， 可判断当前室内的温度变化（如制冷）的时效性是否合理。若变化速度太快，说明冷热 源供应超量；若变化速度太慢，说明冷热源供应量不足。19）使用端与机房端联动：可通过末端的实际用量，动态调整机房端的输出，保证 按需供给，用能不浪费。通过末端系统对制冷和制热效率的分析结果
