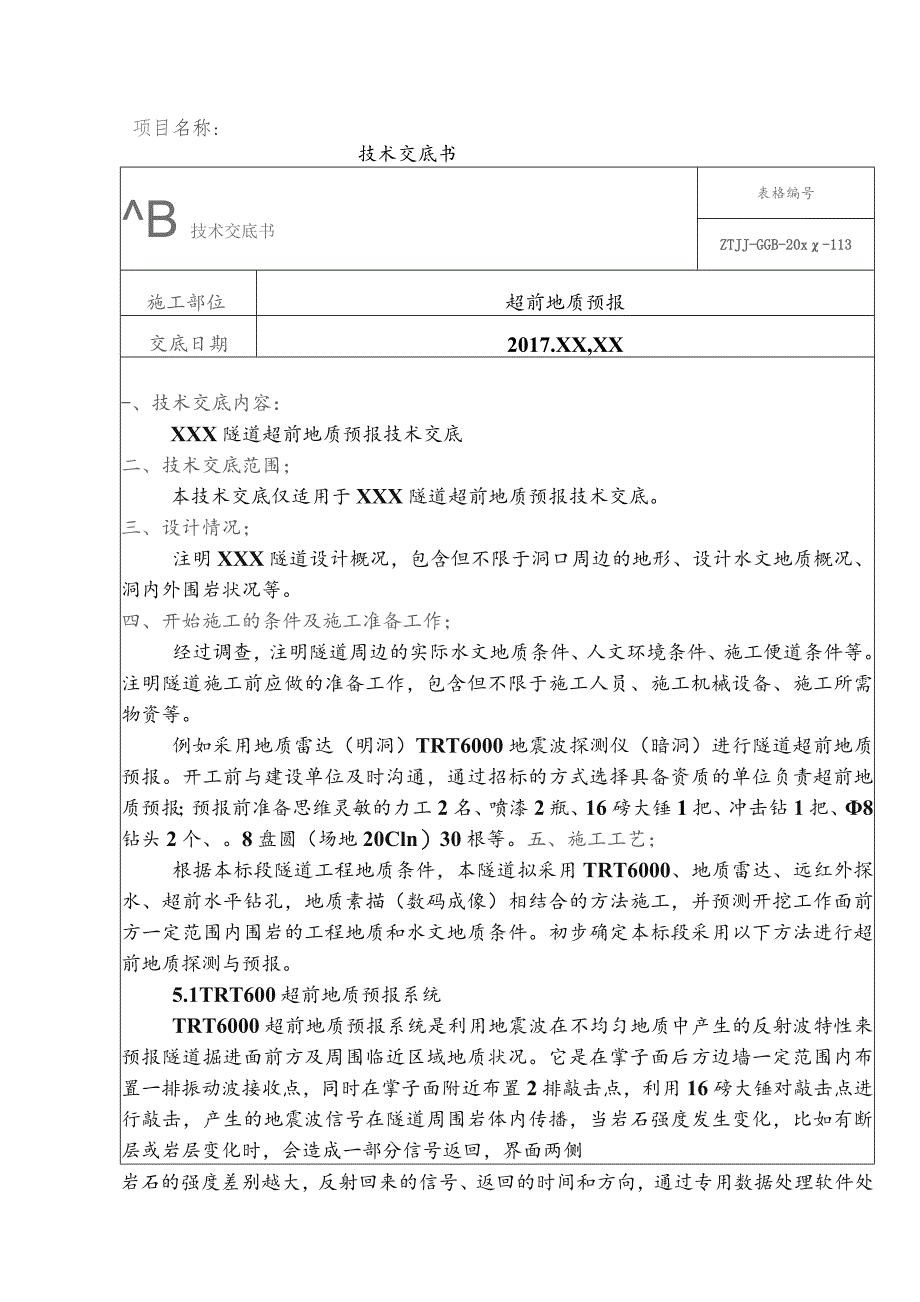

1、项目名称:技术交底书B技术交底书表格编号ZTJJ-GGB-20x-113施工部位超前地质预报交底日期2017.XX,XX-、技术交底内容：XXX隧道超前地质预报技术交底二、技术交底范围；本技术交底仅适用于XXX隧道超前地质预报技术交底。三、设计情况；注明XXX隧道设计概况，包含但不限于洞口周边的地形、设计水文地质概况、洞内外围岩状况等。四、开始施工的条件及施工准备工作；经过调查，注明隧道周边的实际水文地质条件、人文环境条件、施工便道条件等。注明隧道施工前应做的准备工作，包含但不限于施工人员、施工机械设备、施工所需物资等。例如采用地质雷达（明洞）TRT6000地震波探测仪（暗洞）进行隧道超前地质
2、预报。开工前与建设单位及时沟通，通过招标的方式选择具备资质的单位负责超前地质预报；预报前准备思维灵敏的力工2名、喷漆2瓶、16磅大锤1把、冲击钻1把、8钻头2个、。8盘圆（场地20Cln）30根等。五、施工工艺；根据本标段隧道工程地质条件，本隧道拟采用TRT6000、地质雷达、远红外探水、超前水平钻孔，地质素描（数码成像）相结合的方法施工，并预测开挖工作面前方一定范围内围岩的工程地质和水文地质条件。初步确定本标段采用以下方法进行超前地质探测与预报。5.1TRT600超前地质预报系统TRT6000超前地质预报系统是利用地震波在不均匀地质中产生的反射波特性来预报隧道掘进面前方及周围临近区域地质状况
3、。它是在掌子面后方边墙一定范围内布置一排振动波接收点，同时在掌子面附近布置2排敲击点，利用16磅大锤对敲击点进行敲击，产生的地震波信号在隧道周围岩体内传播，当岩石强度发生变化，比如有断层或岩层变化时，会造成一部分信号返回，界面两侧岩石的强度差别越大，反射回来的信号、返回的时间和方向，通过专用数据处理软件处理，得到岩体强度变化界面的信号也就越强。返回信号被经过特殊设计的接收器接收转化成信号并进行放大，根据信号返回的时间和方向，通过专用数据处理软件处理，就可以得到岩体强度变化界面的位置及方位。TRT6000地质预报系统实际操作中有如下特点：适用范围广，适用于极软岩至极硬岩的任何地质情况；距离长，能
4、预测掌子面前方100ln20Om范围内的地质状况，围岩越硬越完整预报长度就越大；对施工干扰小，可在施工间隙进行，即使专门安排时间，也不过一小时左右；提交资料及时，在现场采集数据的第二天即可提交正式成果报告。采用专用处理软件，将复杂多解的波形分析转换为直观的单一解的波形能量分析图。将隧道顶部和底部的波形能量分析图分析确定之后，可得出断层破碎带、软弱夹层或其它不良地质相对于隧道的空间位置，计算机自动绘出弹形波速度有差异的地质界面相对于隧道轴线的地质平面图和纵断面图。但也存在预报准确性和预报精度方面的问题，需要采用其他预报手段来补充和完善。5.2地质雷达预报系统地质雷达利用地震波在不均匀地质中产生的
5、反射波特性来预报隧道掘进面前方及周围临近区域地质状况，能判断短距离（10-40m以内）的精细岩性结构变化情况，作为TRT6000超前地质预报的补充，地质雷达用于隧道底部、边墙、隧顶外或其它出水部位可能隐伏岩溶洞穴的探测，效果较好。地质雷达应用于断层破碎带。5.3远红外探水遇到断层和涌水量较大的地段时，可以准确判断其含水量和水压，为防止出现涌水突泥地质灾害提供可靠依据。5.4超前钻孔探测物探先行，钻探验证”，超前钻探是一种传统而可靠的工程地质探测方法，针对本标段隧道围岩特点，拟采用超前钻探方法进行探测，以超前水平岩芯钻探为主，辅以浅孔钻探。超前水平岩芯钻探可根据需要探测和了解隧道开挖前方几米、几

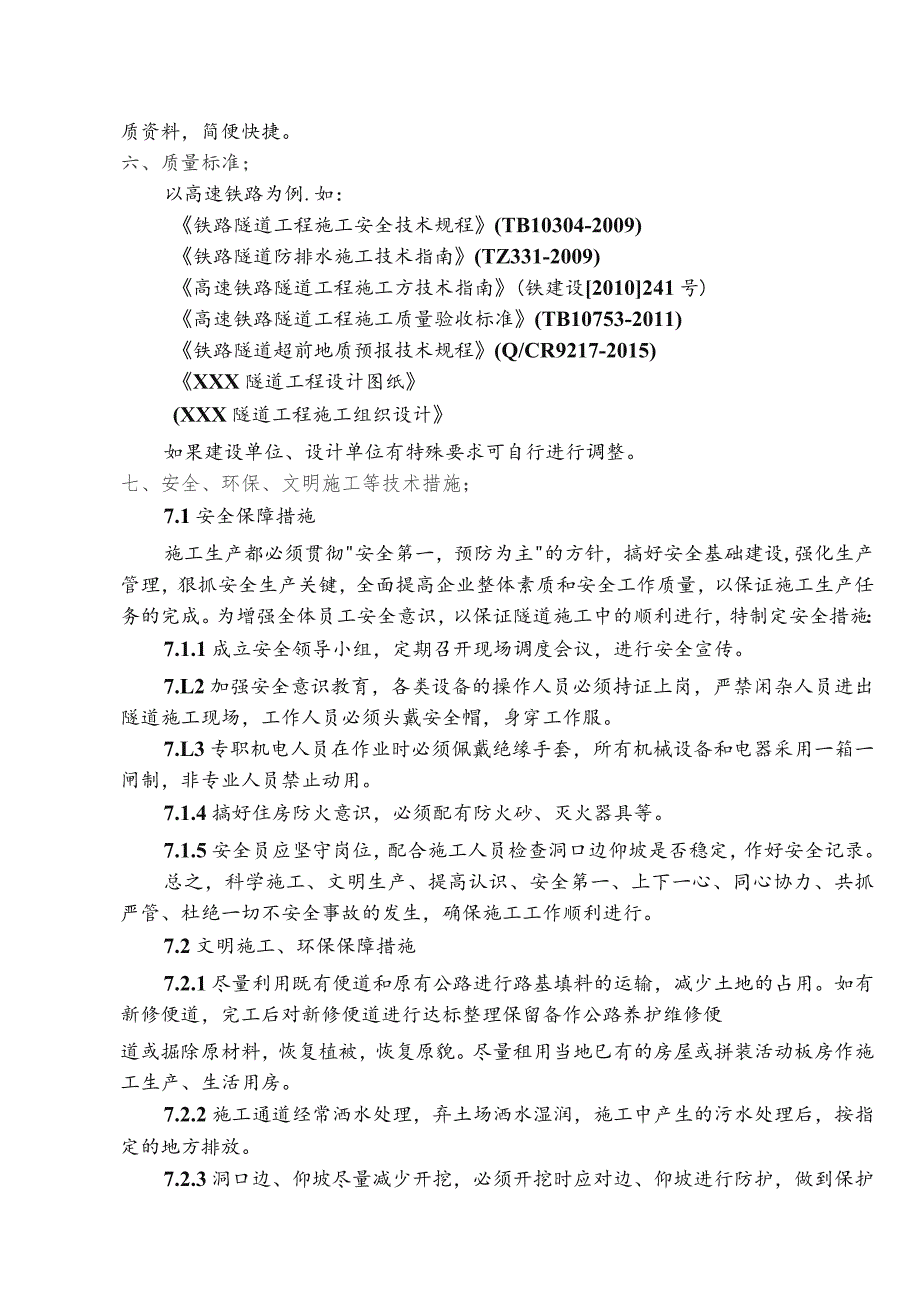

6、十米乃至上百米范围内围岩的工程地质情况；通过钻孔了解和释放影响隧道掘进施工的地下水；通过岩芯观察和分析对隧道开挖前方的不稳定岩层和断层破碎带进行准确定位；直接采取岩芯样进行各种抗压强度试验，获取岩石物理力学性质参数。为节约施工时间和减少经费，对地质情况稳定、岩性坚硬完整且变化小的地段可酌情减少超前水平岩芯钻探工作量，在钻进过程中，尽可能避免钻头偏移，导致探测结果发生误差。根据岩石的坚硬程度，调整钻机转速和钻压，坚硬岩石采用较低钻压。采用地质钻机进行超前深孔钻探。5.5地质素描利用数码成像的方法记录每个循环掌子面的开挖状况，为地质预报留下详细的地质资料，简便快捷。六、质量标准；以高速铁路为例.如
7、：铁路隧道工程施工安全技术规程(TB10304-2009)铁路隧道防排水施工技术指南(TZ331-2009)高速铁路隧道工程施工方技术指南(铁建设2010241号)高速铁路隧道工程施工质量验收标准(TB10753-2011)铁路隧道超前地质预报技术规程(Q/CR9217-2015)XXX隧道工程设计图纸(XXX隧道工程施工组织设计如果建设单位、设计单位有特殊要求可自行进行调整。七、安全、环保、文明施工等技术措施；7.1安全保障措施施工生产都必须贯彻安全第一，预防为主的方针，搞好安全基础建设,强化生产管理，狠抓安全生产关键，全面提高企业整体素质和安全工作质量，以保证施工生产任务的完成。为增强全体
8、员工安全意识，以保证隧道施工中的顺利进行，特制定安全措施：7.1.1成立安全领导小组，定期召开现场调度会议，进行安全宣传。7.L2加强安全意识教育，各类设备的操作人员必须持证上岗，严禁闲杂人员进出隧道施工现场，工作人员必须头戴安全帽，身穿工作服。7.L3专职机电人员在作业时必须佩戴绝缘手套，所有机械设备和电器采用一箱一闸制，非专业人员禁止动用。7.1.4搞好住房防火意识，必须配有防火砂、灭火器具等。7.1.5安全员应坚守岗位，配合施工人员检查洞口边仰坡是否稳定，作好安全记录。总之，科学施工、文明生产、提高认识、安全第一、上下一心、同心协力、共抓严管、杜绝一切不安全事故的发生，确保施工工作顺利进
9、行。7.2文明施工、环保保障措施7.2.1尽量利用既有便道和原有公路进行路基填料的运输，减少土地的占用。如有新修便道，完工后对新修便道进行达标整理保留备作公路养护维修便道或掘除原材料，恢复植被，恢复原貌。尽量租用当地巳有的房屋或拼装活动板房作施工生产、生活用房。7.2.2施工通道经常洒水处理，弃土场洒水湿润，施工中产生的污水处理后，按指定的地方排放。7.2.3洞口边、仰坡尽量减少开挖，必须开挖时应对边、仰坡进行防护，做到保护植被、绿化环境、水土保持。7.2.4保护施工现场和临近农田、水井、农业灌溉设施不受破坏，争取把因施工对附近村民的干扰降到最低。7.2.5土石弃方运至制定地点，严禁随意倾倒。
10、7.2.6工程完工后，对场地和杜拌和场等进行清理，拆除临时建筑物，掘除硬化地面，将弃硅废物运走，同时对清理后的场地进行植被恢复，搞好租用地复耕，恢复原貌。7.2.7做好生产、生活区的卫生工作，保持工地清洁，定时打扫，生产、生活垃圾集中收集，定时清除运走，运到环保部门指定的位置。定点投药，防止蚊蝇鼠虫滋生，传播疾病。八、成品保护措施；8.1提前保护，以防止成品可能发生的损伤和污染。如在门口易碰部位，在小推车车轴的高度钉防护条等。8.2成品包裹：防止成品被损伤或污染。如人行道传和混凝土砌块应码垛,外用立板包裹，用木排运输，灯杆灯座，开关、灯具等设备也要包裹，防止在施工过程中污染。采购物资的包装：防
11、止物资在搬用、储存至交付过程中受影响而导致质量下降。采购单位在订货时间向供应商明确物资包装要求。包装及标志材料不能影响物资的质量。对装箱包装的物资，保持物资在箱内相对稳定,有装箱单和相应的技术文件，包装外部必须有明显的产品标识及防护（如防雨、易碎、倾倒、放置方向等）标志。8.3对于点、码成品主要采取覆盖措施，以防止成品损伤。如工字钢、钢筋网片等覆盖，以防止操作人员和物体磕碰；高级地面用苫布或棉毡覆盖。其它需要防晒、保温养护的项目，也要采取适当的措施覆盖。8.4对于混凝土地面工程，施工后可暂时封闭，待达到上人强度并采取保护措施后在开放。8.5对已完产品实行全天候的巡逻看护，并实行标色管理，规定进
12、入各个施工区域的人员必须佩戴由总包商颁发的贴上不同颜色标记的胸卡，防止无关人员进入重点、危险区域和不发分子偷盗、破坏行为，确保产品的安全。7.6物资的采购、使用单位应对其搬运的物资进行保护，保证物资在搬运过程中不被破坏行为，并保护产品的标识。搬运考虑道路情况，搬运工具、搬运能力与天气情况等。对容易破坏、易燃易爆、易变质和有毒的物资，以及业主有特殊要求的物资，物资的采购,使用单位负责人指派人员制订专门的搬运措施，并明确搬运人员的责任。8.7贮存物资要有明显的标识，做到账、卡、物相符。对有迫溯要求的物资（如钢材、水泥）应做到批号、试验单号、使用部位等清晰可查。必要时（如安全、承压、搬运方便）应规定
13、堆放高度等。对有环境（如温度、湿度、通风、清洁、采光、避光、防鼠、防虫等）要求的物资，仓库条件必须符合规定。对有毒、有害的物资与其它物资分开存放。对易燃、易爆的物资与助燃物资（如乙淡和氧气）分开存放，且保持规定的距离。对保质期的要求的物资（如水泥）有明显的保质期标识，做到先进先出，并定期检查质量情况，发现有质量变化时，记录下来，报物资设备现场管理部评价和处置。九、其他应注意的问题。可根据隧道施工概况及施工需求自行填写附件及附图：1.作业指导书；2.平面布置图；3.结构尺寸图；4.桩位图:5.施工程序图；等等。交底人:复核人:接收人:接底单位及签字接底单位负责人接底项目隧道超前地质预报技术交底日期接底者签字顺号姓名职务或职名所属单位12345678910111213141516
