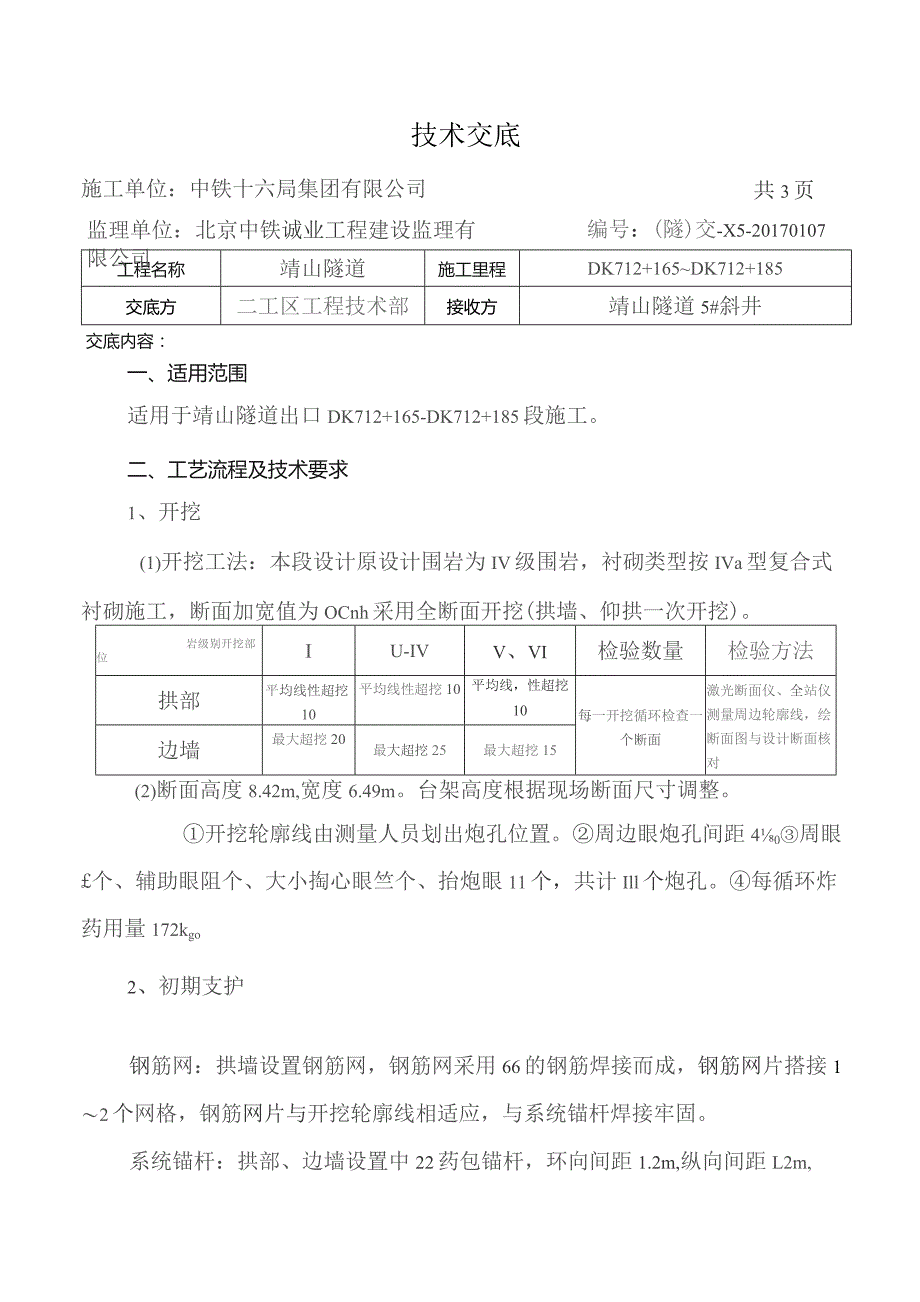

1、技术交底共3页施工单位：中铁十六局集团有限公司工程名称靖山隧道施工里程DK712+165DK712+185交底方二工区工程技术部接收方靖山隧道5#斜井监理单位：北京中铁诚业工程建设监理有限公司编号：(隧)交-X5-20170107交底内容：一、适用范围适用于靖山隧道出口DK712+165-DK712+185段施工。二、工艺流程及技术要求1、开挖(1)开挖工法：本段设计原设计围岩为IV级围岩，衬砌类型按IVa型复合式衬砌施工，断面加宽值为OCnh采用全断面开挖(拱墙、仰拱一次开挖)。岩级别开挖部位IU-IVV、VI检验数量检验方法拱部平均线性超挖10平均线性超挖10平均线，性超挖10每一开挖循环

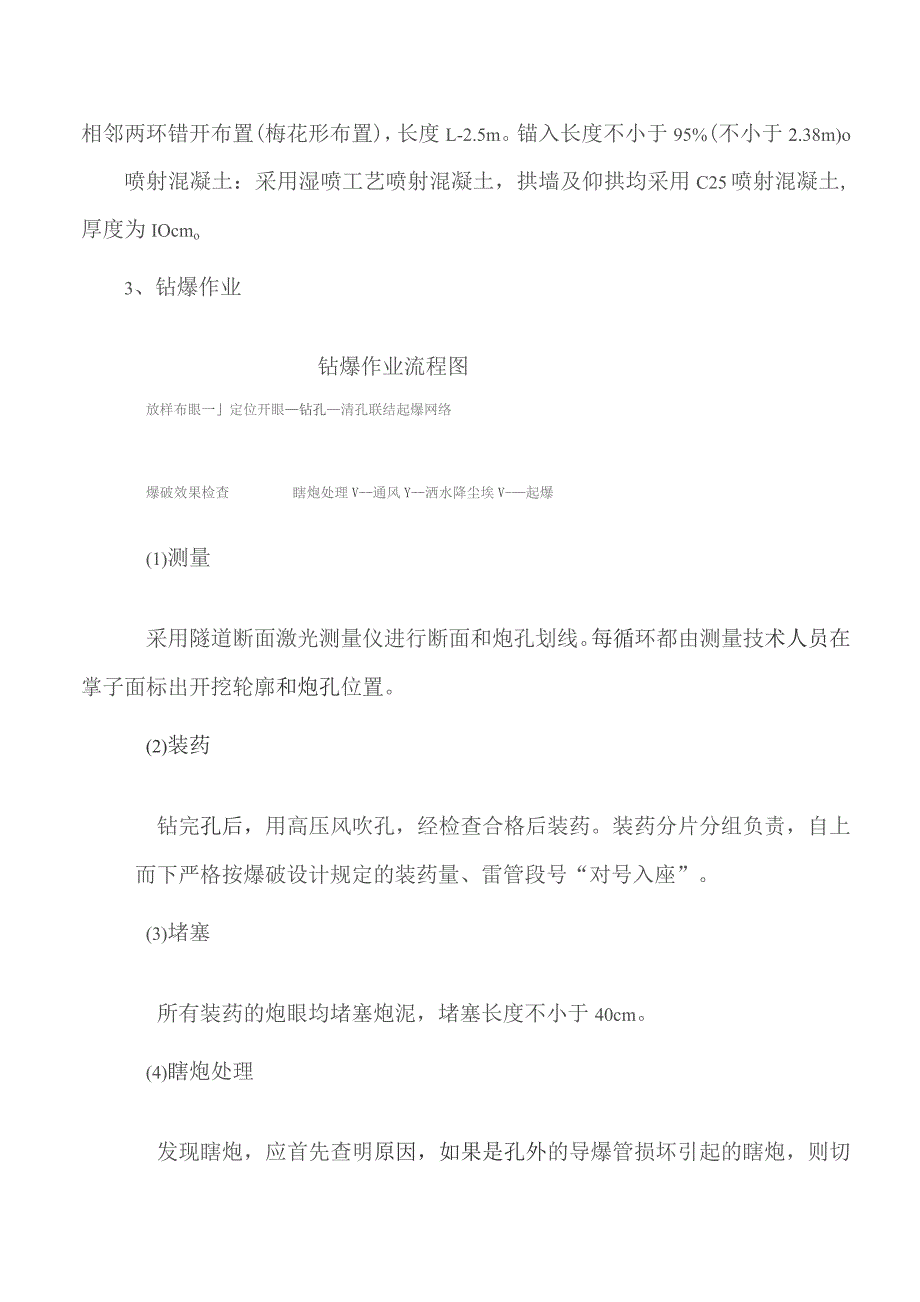

2、检查一个断面激光断面仪、全站仪测量周边轮廓线，绘断面图与设计断面核对边墙最大超挖20最大超挖25最大超挖15(2)断面高度8.42m,宽度6.49m。台架高度根据现场断面尺寸调整。开挖轮廓线由测量人员划出炮孔位置。周边眼炮孔间距40周眼个、辅助眼阻个、大小掏心眼竺个、抬炮眼11个，共计Ill个炮孔。每循环炸药用量172kgo2、初期支护钢筋网：拱墙设置钢筋网，钢筋网采用66的钢筋焊接而成，钢筋网片搭接12个网格，钢筋网片与开挖轮廓线相适应，与系统锚杆焊接牢固。系统锚杆：拱部、边墙设置中22药包锚杆，环向间距1.2m,纵向间距L2m,相邻两环错开布置(梅花形布置)，长度L-2.5m。锚入长度不小
3、于95%(不小于2.38m)o喷射混凝土：采用湿喷工艺喷射混凝土，拱墙及仰拱均采用C25喷射混凝土,厚度为IOcmo3、钻爆作业钻爆作业流程图放样布眼一定位开眼钻孔清孔联结起爆网络爆破效果检查瞎炮处理V-通风Y-洒水降尘埃V-起爆(1)测量采用隧道断面激光测量仪进行断面和炮孔划线。每循环都由测量技术人员在掌子面标出开挖轮廓和炮孔位置。(2)装药钻完孔后，用高压风吹孔，经检查合格后装药。装药分片分组负责，自上而下严格按爆破设计规定的装药量、雷管段号“对号入座”。(3)堵塞所有装药的炮眼均堵塞炮泥，堵塞长度不小于40cm。(4)瞎炮处理发现瞎炮，应首先查明原因，如果是孔外的导爆管损坏引起的瞎炮，则

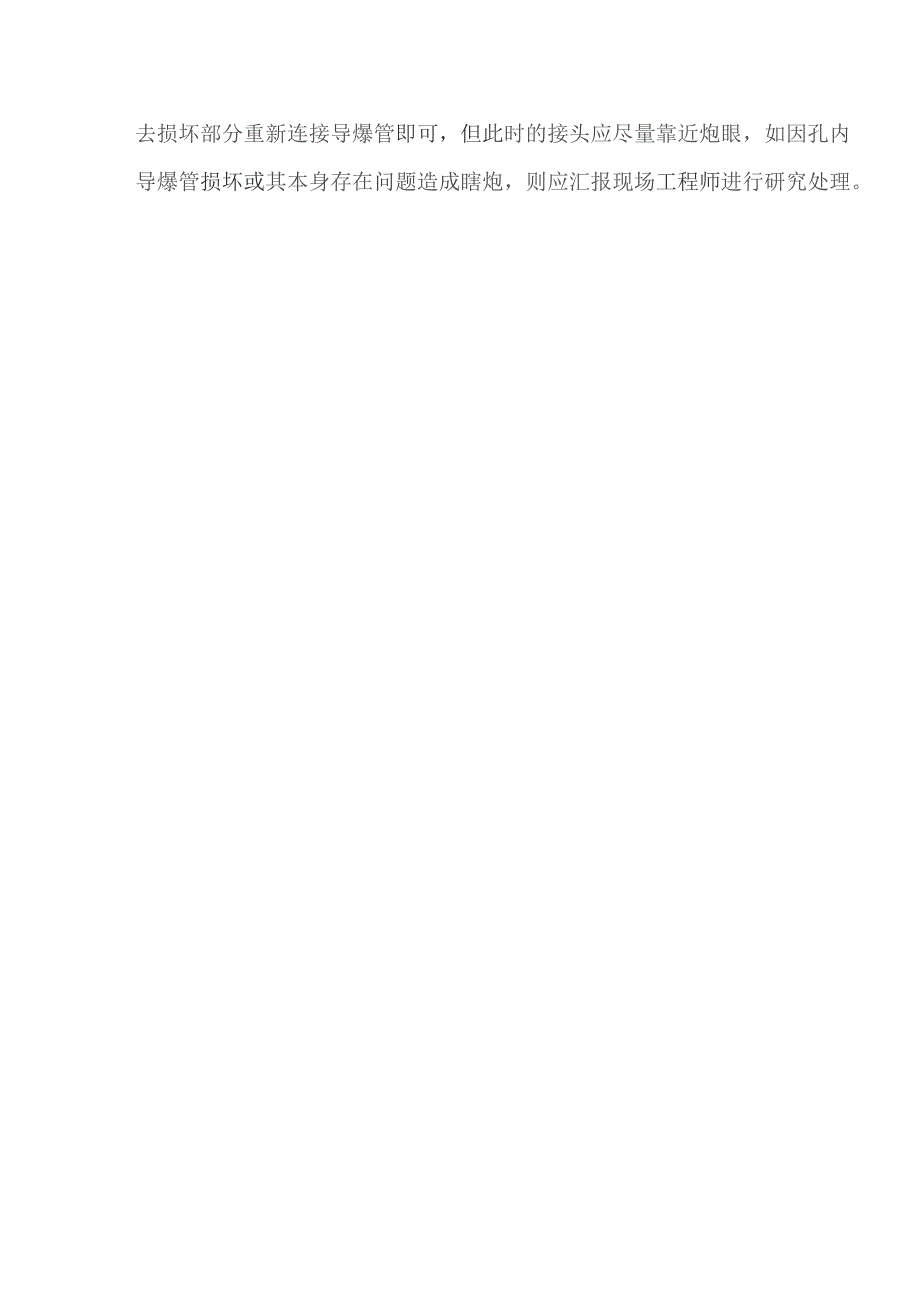

4、切去损坏部分重新连接导爆管即可，但此时的接头应尽量靠近炮眼，如因孔内导爆管损坏或其本身存在问题造成瞎炮，则应汇报现场工程师进行研究处理。4、严格按此技术交底施工到位。5、安全注意事项(1)进洞人员必须戴好安全帽，进洞作业人员应佩戴防尘面具,进出洞登记。(2)开挖作业必须保证安全，开挖时必须减少对围岩的扰动。(3)开挖面和未衬砌地段应随时检查，险情应及时处理(4)安全警示标识齐全，安放在醒目位置。(5)消防设备齐全，设专人定期检查、定期更换。(6)专职电工，持证上岗，其他人员严禁操作，防止触电伤人。(7)在掌子面20Om以外设置安全警戒线，爆破前所有人员撤离警戒线以外。施工过程中围岩若有异常及时上报。交底人复核日期接收人
