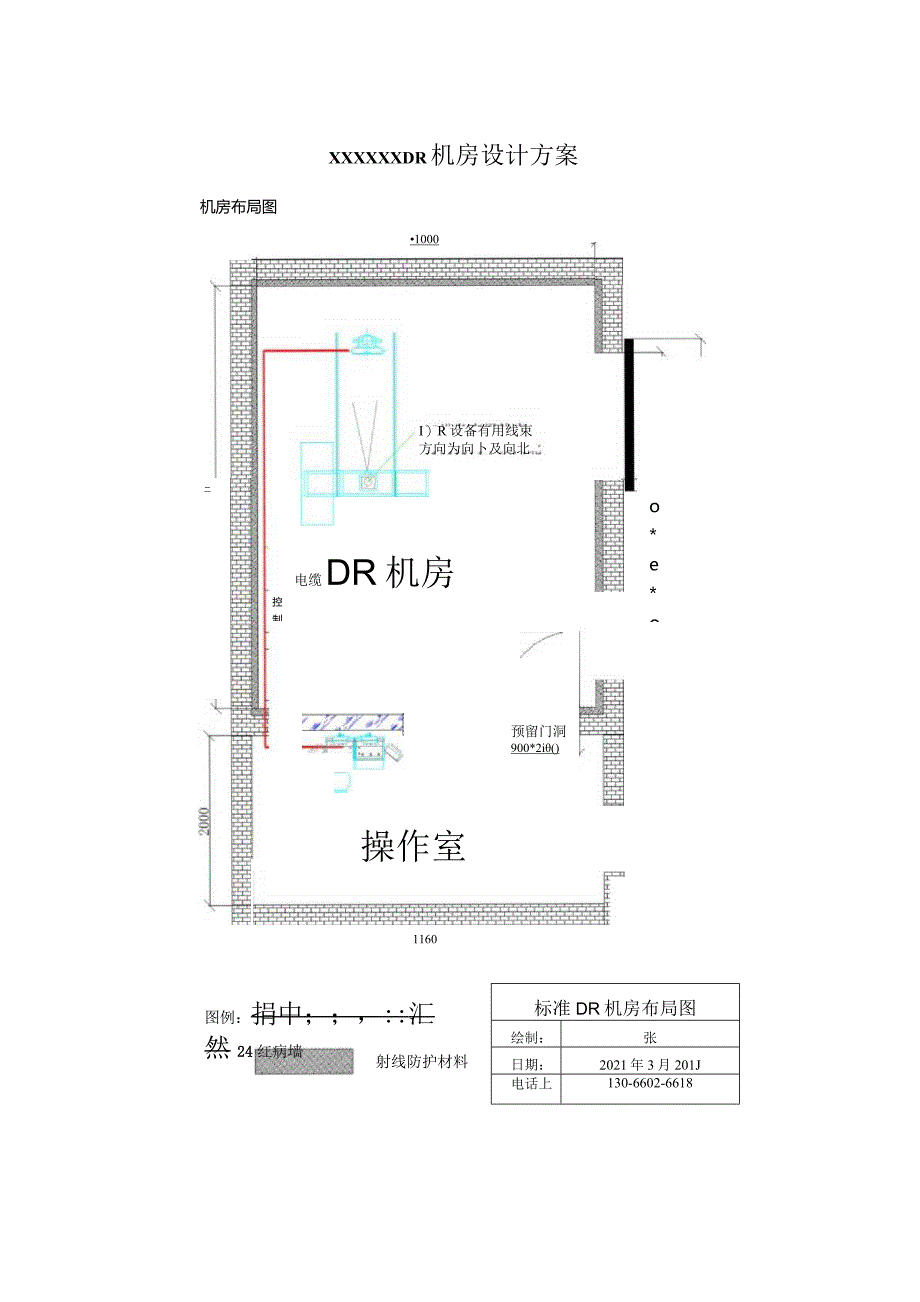

1、XXXXXXDR机房设计方案机房布局图操作室电缆DR机房二1000控制o*e*oolo应沧君密1.一总受I）R设备有用线束方向为向卜及向北预留门洞900*2i()1160图例：捐中；，:汇然24红病墙射线防护材料标准DR机房布局图绘制：张日期：2021年3月201J电话上130-6602-6618机房布局图（此图需根据实际情况修改）二、机房与操作间设计要求a）机房面积应符合GBZ130-2020要求，面积不下于25n?,单边长度不小于3.5m。b）机房墙面防护有效线束方向不低于3.Ommpb、非有效线束方向不低于2.Ommpb或相关标准。c）电源采用三相五线制（电源箱安装固定）红色为设备的走线
2、,机房与操作室间预留走线孔1OcmXlOcniod）设备机房安装照明装置，并且安装220V的插座若干;并安装紫外，线消毒灯，具体数量与位置，请参考科室建议。这些供电电源独立，不与设备电源共用。e）设备机房必须安装空调，设备的工作室温控制在22C左右，并且配备除湿机台。D铅玻璃观察窗布局图所示，下沿距地面约85Cnr95cm,高度以坐视能看到设备为准。g）操作台附近应按需求准备220V插座.三、电源要求电源电压380V5%VAC,频率5O1HZ,提供给设备的功率不小于60KVA。电源要求为三相五线制（三相线、中线、地线）。电源电缆要求线径不小于25m的多股铜导线，房配电盘距离变压器大于50米时，应适当增加导线线径，电线接地电阻不大于4Q,要求独立地线（中性线和地线分开），地线线径2。1OnU1）由于设备用电取自公共变压器,因此建议安装稳压器（功率801OOKW）o2）机房配电盘要求三相空气断路器（空气开关,不带漏电功能）380VC,60A一个有单独的中性线和地线接线端子，机房和控制室内预留220VAC插座若干。3）总电源箱内地线接地阻抗要WlQ：并已接入箱内地线端子排上。4）配备220VAC,功率力IKW,输入输220VAC稳压器一台。5）照明电及空调电源应和设备电源分开。
