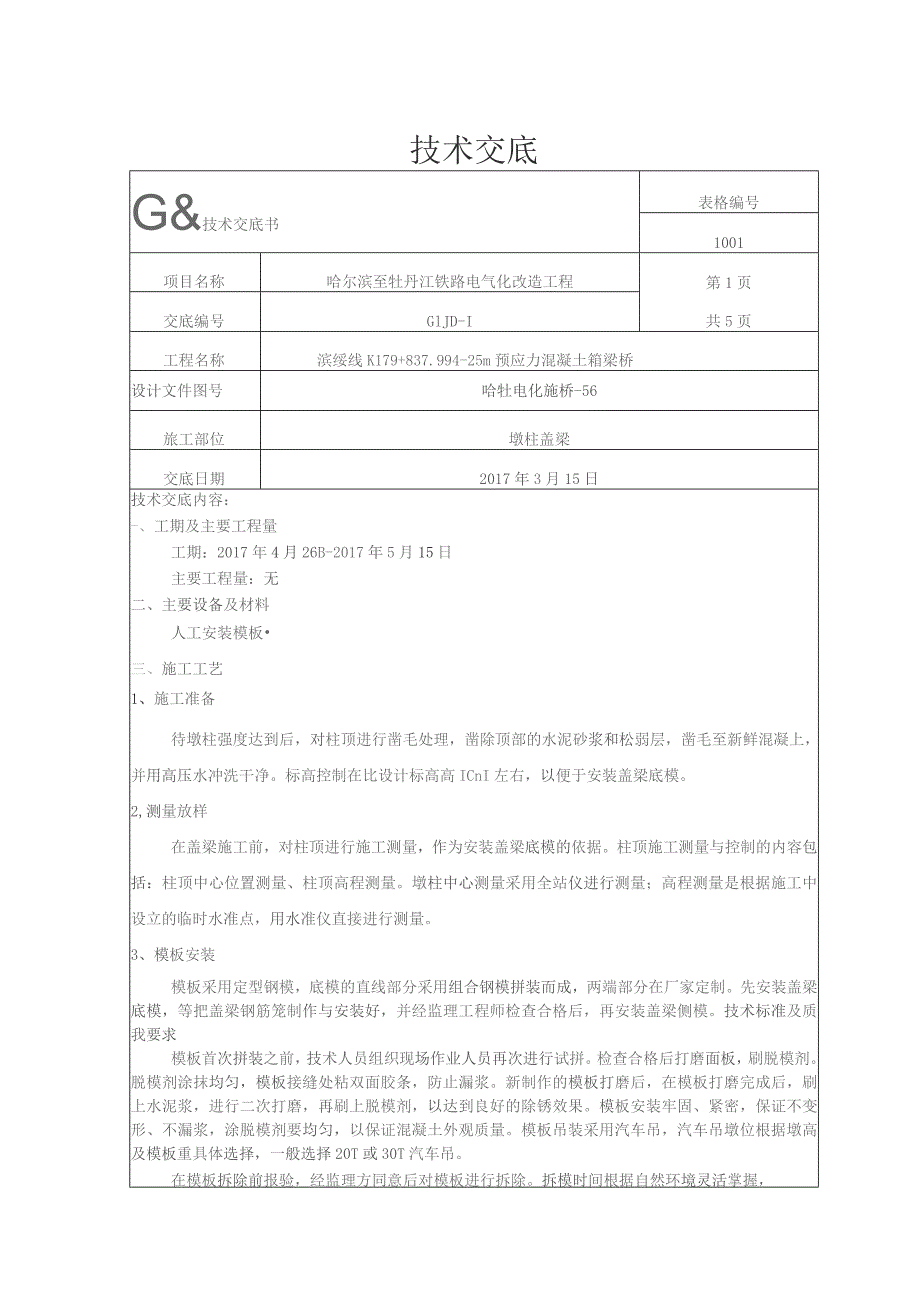

1、技术交底G&技术交底书表格编号1001项目名称哈尔滨至牡丹江铁路电气化改造工程第1页共5页交底编号GlJD-I工程名称滨绥线K179+837.994-25m预应力混凝土箱梁桥设计文件图号哈牡电化施桥-56旅工部位墩柱盖梁交底日期2017年3月15日技术交底内容：-、工期及主要工程量工期：2017年4月26B-2017年5月15日主要工程量：无二、主要设备及材料人工安装模板三、施工工艺1、施工准备待墩柱强度达到后，对柱顶进行凿毛处理，凿除顶部的水泥砂浆和松弱层，凿毛至新鲜混凝上，并用高压水冲洗干净。标高控制在比设计标高高ICnI左右，以便于安装盖梁底模。2,测量放样在盖梁施工前，对柱顶进行施工测
2、量，作为安装盖梁底模的依据。柱顶施工测量与控制的内容包括：柱顶中心位置测量、柱顶高程测量。墩柱中心测量采用全站仪进行测量；高程测量是根据施工中设立的临时水准点，用水准仪直接进行测量。3、模板安装模板采用定型钢模，底模的直线部分采用组合钢模拼装而成，两端部分在厂家定制。先安装盖梁底模，等把盖梁钢筋笼制作与安装好，并经监理工程师检查合格后，再安装盖梁侧模。技术标准及质我要求模板首次拼装之前，技术人员组织现场作业人员再次进行试拼。检查合格后打磨面板，刷脱模剂。脱模剂涂抹均匀，模板接缝处粘双面胶条，防止漏浆。新制作的模板打磨后，在模板打磨完成后，刷上水泥浆，进行二次打磨，再刷上脱模剂，以达到良好的除锈

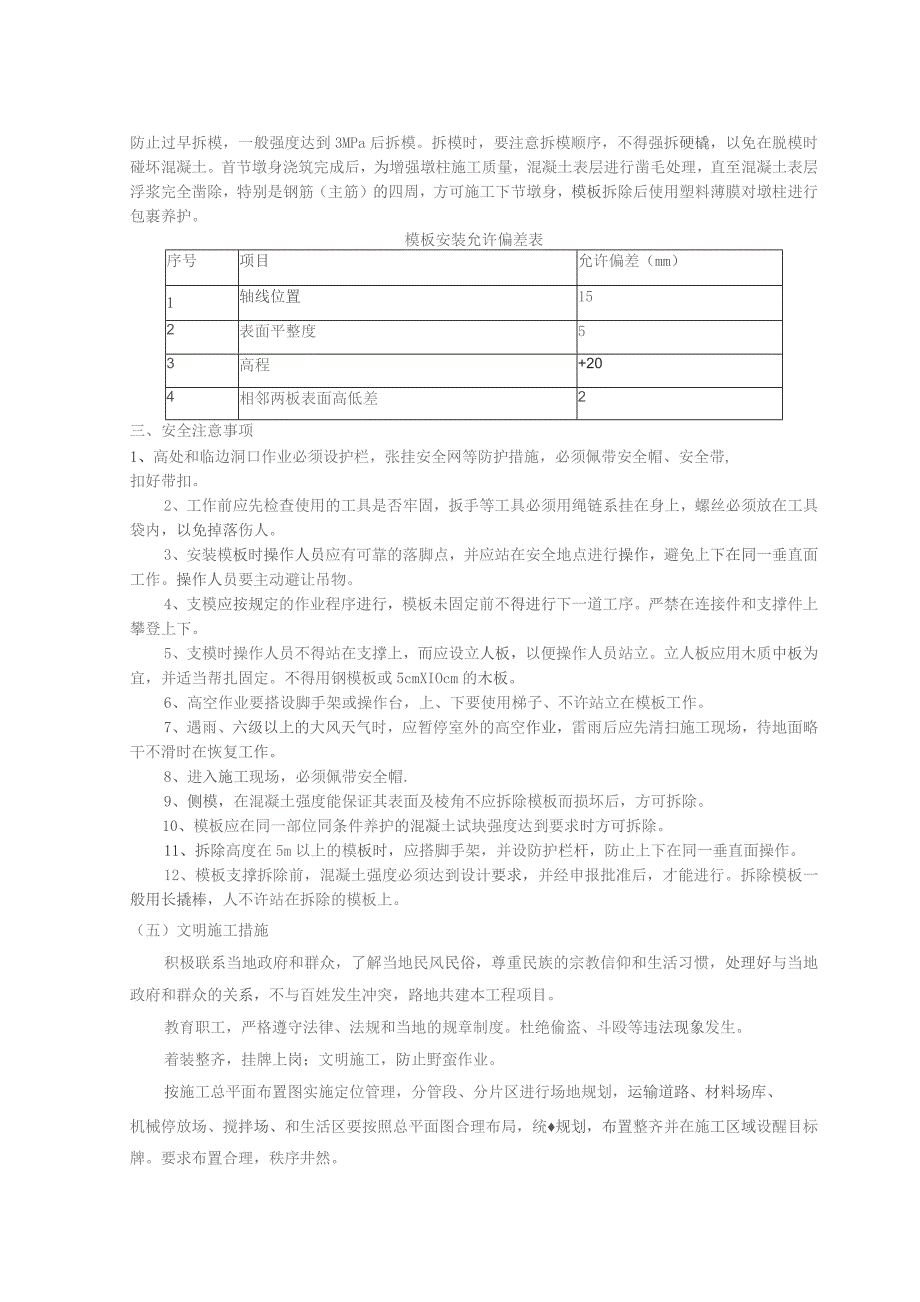

3、效果。模板安装牢固、紧密，保证不变形、不漏浆，涂脱模剂要均匀，以保证混凝土外观质量。模板吊装采用汽车吊，汽车吊墩位根据墩高及模板重具体选择，一般选择20T或30T汽车吊。在模板拆除前报验，经监理方同意后对模板进行拆除。拆模时间根据自然环境灵活掌握，防止过早拆模，一般强度达到3MPa后拆模。拆模时，要注意拆模顺序，不得强拆硬橇，以免在脱模时碰坏混凝土。首节墩身浇筑完成后，为增强墩柱施工质量，混凝土表层进行凿毛处理，直至混凝土表层浮浆完全凿除，特别是钢筋（主筋）的四周，方可施工下节墩身，模板拆除后使用塑料薄膜对墩柱进行包裹养护。模板安装允许偏差表序号项目允许偏差（mm）1轴线位置152表面平整度5
4、3高程+204相邻两板表面高低差2三、安全注意事项1、高处和临边洞口作业必须设护栏，张挂安全网等防护措施，必须佩带安全帽、安全带,扣好带扣。2、工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，螺丝必须放在工具袋内，以免掉落伤人。3、安装模板时操作人员应有可靠的落脚点，并应站在安全地点进行操作，避免上下在同一垂直面工作。操作人员要主动避让吊物。4、支模应按规定的作业程序进行，模板未固定前不得进行下一道工序。严禁在连接件和支撑件上攀登上下。5、支模时操作人员不得站在支撑上，而应设立人板，以便操作人员站立。立人板应用木质中板为宜，并适当帮扎固定。不得用钢模板或5cmXIOcm的木板
5、。6、高空作业要搭设脚手架或操作台，上、下要使用梯子、不许站立在模板工作。7、遇雨、六级以上的大风天气时，应暂停室外的高空作业，雷雨后应先清扫施工现场，待地面略干不滑时在恢复工作。8、进入施工现场，必须佩带安全帽.9、侧模，在混凝土强度能保证其表面及棱角不应拆除模板而损坏后，方可拆除。10、模板应在同一部位同条件养护的混凝土试块强度达到要求时方可拆除。11、拆除高度在5m以上的模板时，应搭脚手架，并设防护栏杆，防止上下在同一垂直面操作。12、模板支撑拆除前，混凝土强度必须达到设计要求，并经申报批准后，才能进行。拆除模板一般用长撬棒，人不许站在拆除的模板上。（五）文明施工措施积极联系当地政府和群

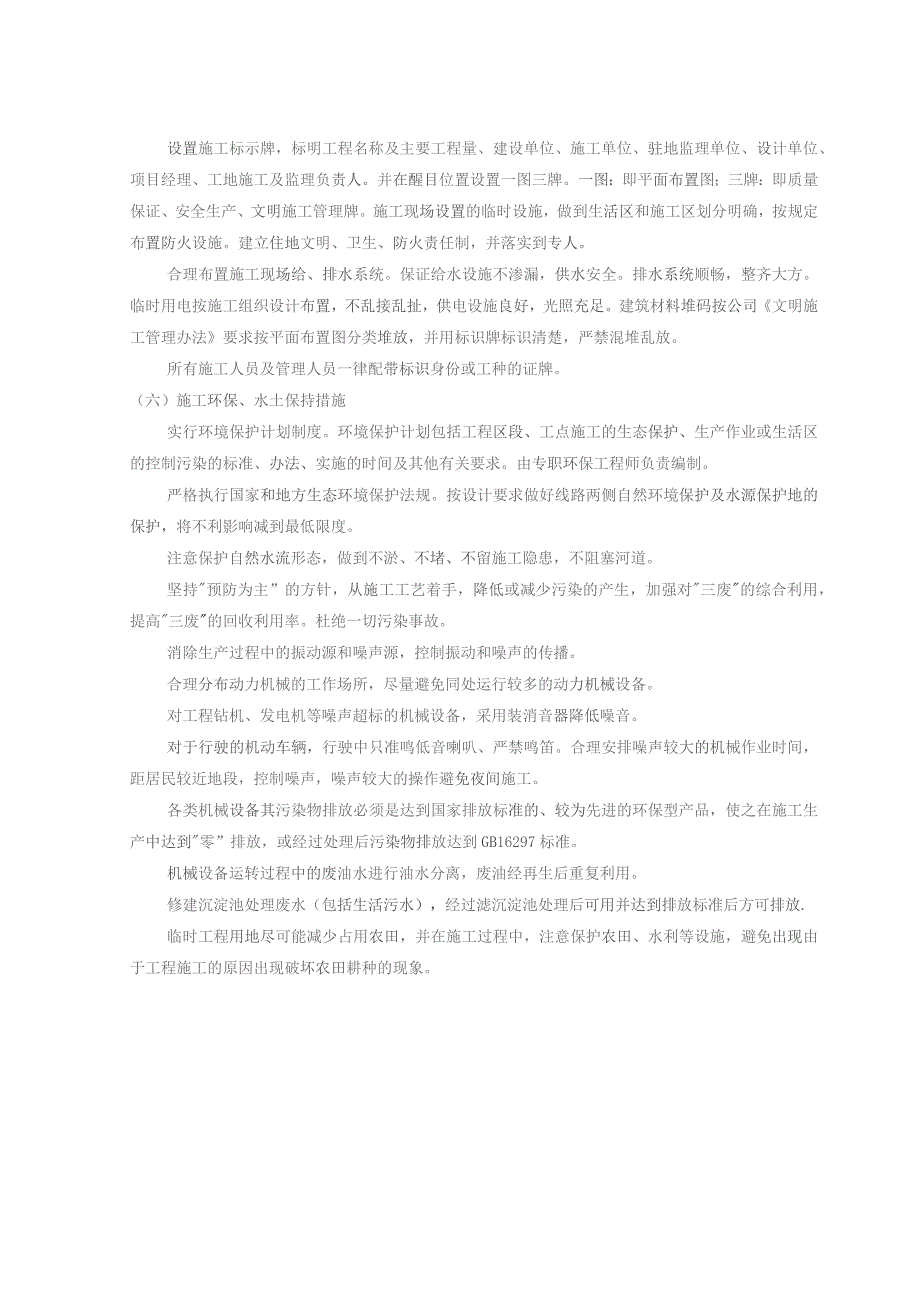

6、众，了解当地民风民俗，尊重民族的宗教信仰和生活习惯，处理好与当地政府和群众的关系，不与百姓发生冲突，路地共建本工程项目。教育职工，严格遵守法律、法规和当地的规章制度。杜绝偷盗、斗殴等违法现象发生。着装整齐，挂牌上岗；文明施工，防止野蛮作业。按施工总平面布置图实施定位管理，分管段、分片区进行场地规划，运输道路、材料场库、机械停放场、搅拌场、和生活区要按照总平面图合理布局，统规划，布置整齐并在施工区域设醒目标牌。要求布置合理，秩序井然。设置施工标示牌，标明工程名称及主要工程量、建设单位、施工单位、驻地监理单位、设计单位、项目经理、工地施工及监理负责人。并在醒目位置设置一图三牌。一图：即平面布置图；
7、三牌：即质量保证、安全生产、文明施工管理牌。施工现场设置的临时设施，做到生活区和施工区划分明确，按规定布置防火设施。建立住地文明、卫生、防火责任制，并落实到专人。合理布置施工现场给、排水系统。保证给水设施不渗漏，供水安全。排水系统顺畅，整齐大方。临时用电按施工组织设计布置，不乱接乱扯，供电设施良好，光照充足。建筑材料堆码按公司文明施工管理办法要求按平面布置图分类堆放，并用标识牌标识清楚，严禁混堆乱放。所有施工人员及管理人员一律配带标识身份或工种的证牌。（六）施工环保、水土保持措施实行环境保护计划制度。环境保护计划包括工程区段、工点施工的生态保护、生产作业或生活区的控制污染的标准、办法、实施的时
8、间及其他有关要求。由专职环保工程师负责编制。严格执行国家和地方生态环境保护法规。按设计要求做好线路两侧自然环境保护及水源保护地的保护，将不利影响减到最低限度。注意保护自然水流形态，做到不淤、不堵、不留施工隐患，不阻塞河道。坚持预防为主”的方针，从施工工艺着手，降低或减少污染的产生，加强对三废的综合利用，提高三废的回收利用率。杜绝一切污染事故。消除生产过程中的振动源和噪声源，控制振动和噪声的传播。合理分布动力机械的工作场所，尽量避免同处运行较多的动力机械设备。对工程钻机、发电机等噪声超标的机械设备，采用装消音器降低噪音。对于行驶的机动车辆，行驶中只准鸣低音喇叭、严禁鸣笛。合理安排噪声较大的机械作业时间，距居民较近地段，控制噪声，噪声较大的操作避免夜间施工。各类机械设备其污染物排放必须是达到国家排放标准的、较为先进的环保型产品，使之在施工生产中达到零”排放，或经过处理后污染物排放达到GB16297标准。机械设备运转过程中的废油水进行油水分离，废油经再生后重复利用。修建沉淀池处理废水（包括生活污水），经过滤沉淀池处理后可用并达到排放标准后方可排放.临时工程用地尽可能减少占用农田，并在施工过程中，注意保护农田、水利等设施，避免出现由于工程施工的原因出现破坏农田耕种的现象。交底人接底人交底日期接底日期操作者姓名工种接底日期
