《PBT注塑技术参数.docx》由会员分享，可在线阅读，更多相关《PBT注塑技术参数.docx（7页珍藏版）》请在第壹文秘上搜索。

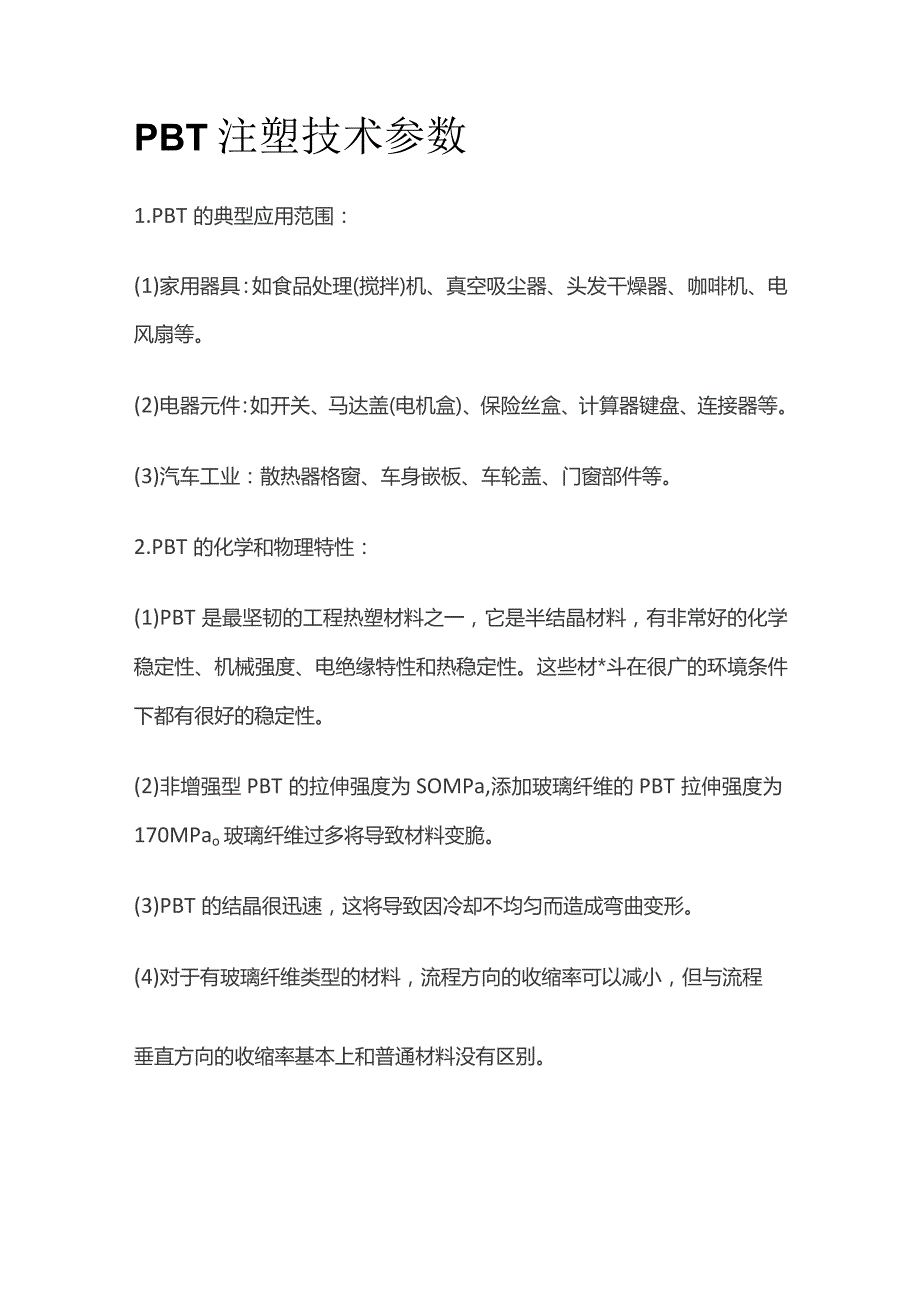

1、PBT注塑技术参数1.PBT的典型应用范围：(1)家用器具：如食品处理(搅拌)机、真空吸尘器、头发干燥器、咖啡机、电风扇等。(2)电器元件：如开关、马达盖(电机盒)、保险丝盒、计算器键盘、连接器等。(3)汽车工业：散热器格窗、车身嵌板、车轮盖、门窗部件等。2.PBT的化学和物理特性：(1)PBT是最坚韧的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。这些材*斗在很广的环境条件下都有很好的稳定性。(2)非增强型PBT的拉伸强度为SOMPa,添加玻璃纤维的PBT拉伸强度为170MPao玻璃纤维过多将导致材料变脆。(3)PBT的结晶很迅速，这将导致因冷却不均

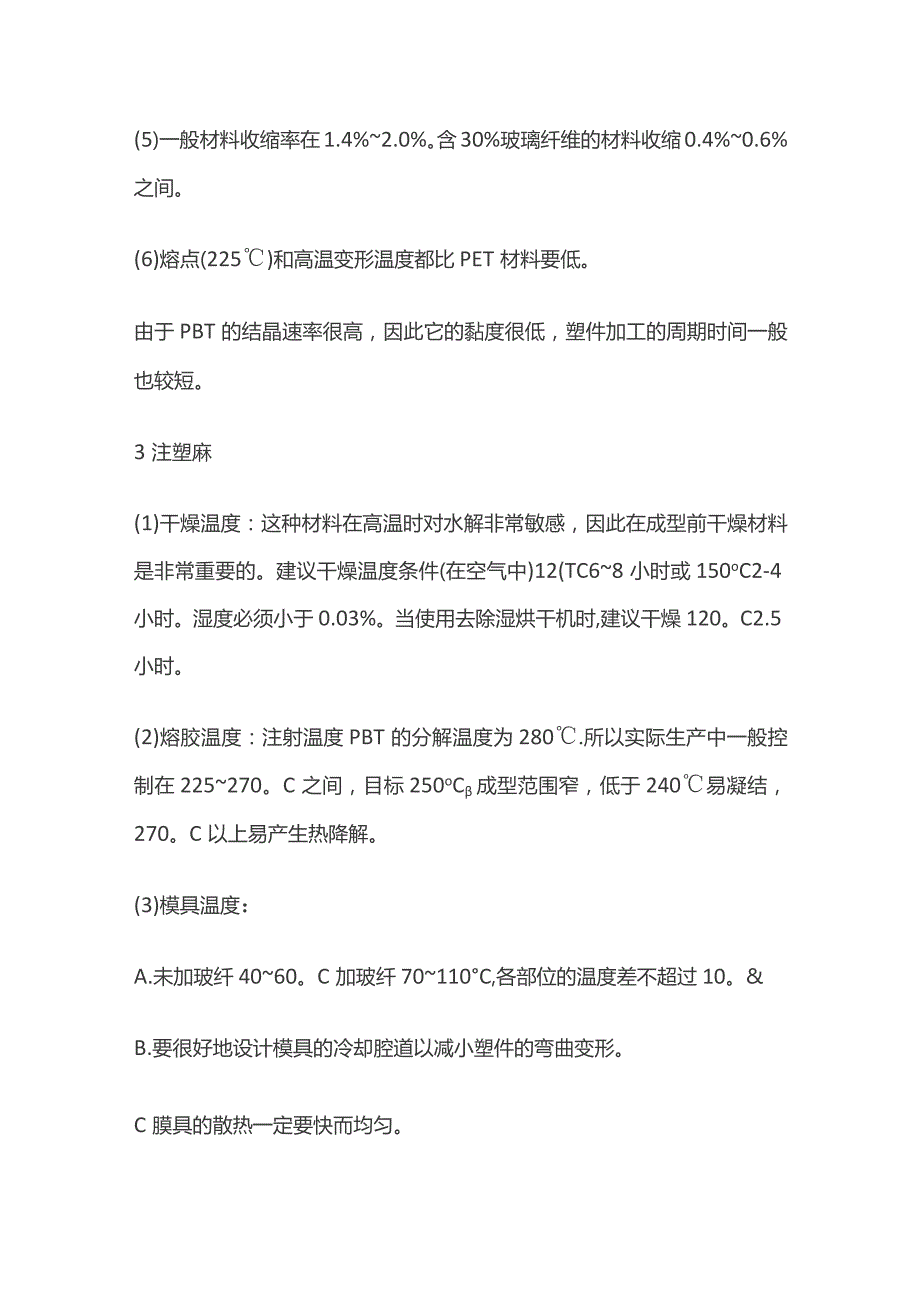

2、匀而造成弯曲变形。(4)对于有玻璃纤维类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。(5)一般材料收缩率在1.4%2.0%。含30%玻璃纤维的材料收缩0.4%0.6%之间。(6)熔点(225)和高温变形温度都比PET材料要低。由于PBT的结晶速率很高，因此它的黏度很低，塑件加工的周期时间一般也较短。3注塑麻(1)干燥温度：这种材料在高温时对水解非常敏感，因此在成型前干燥材料是非常重要的。建议干燥温度条件(在空气中)12(TC68小时或150oC2-4小时。湿度必须小于0.03%。当使用去除湿烘干机时,建议干燥120。C2.5小时。(2)熔胶温度：注射温

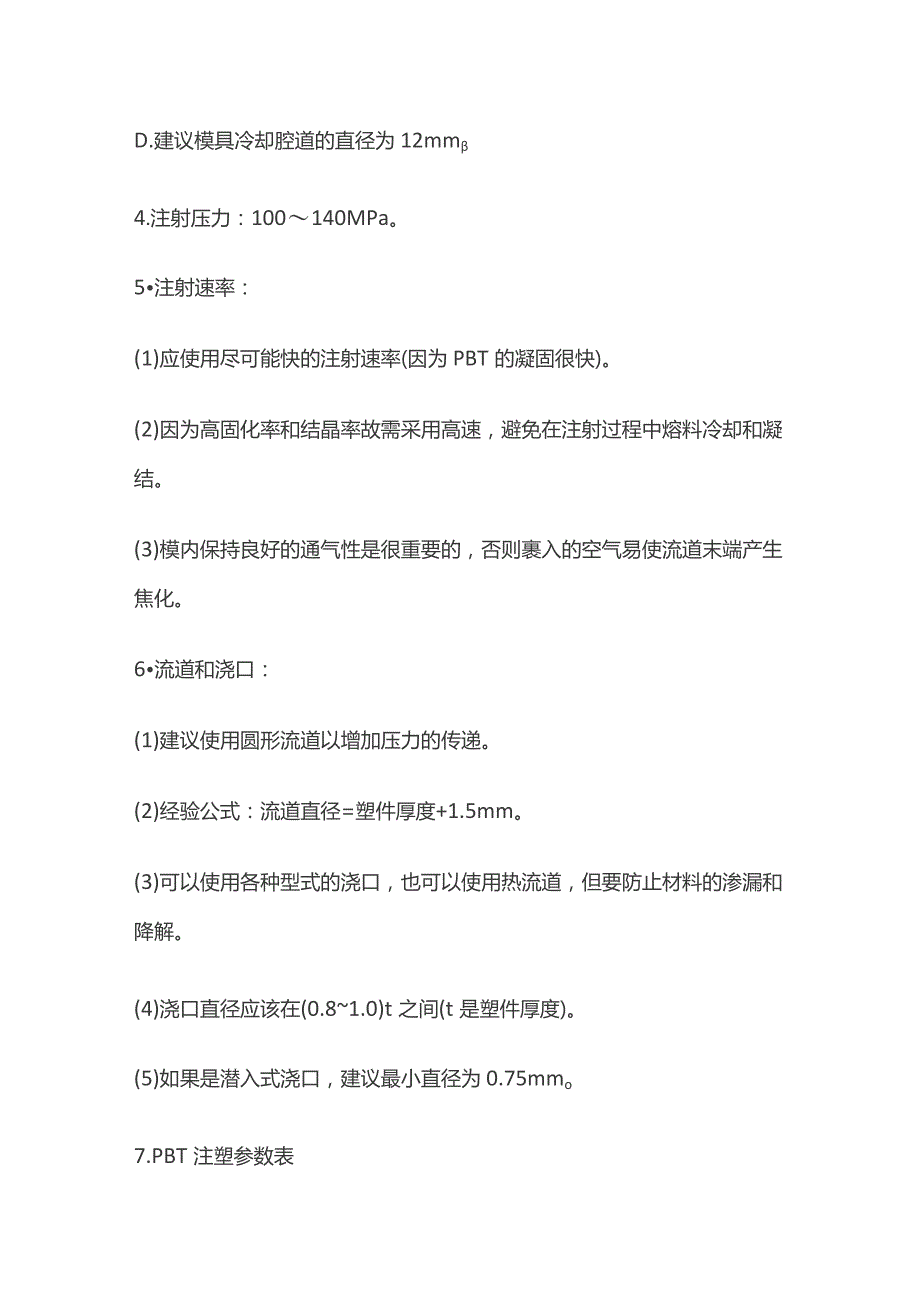

3、度PBT的分解温度为280.所以实际生产中一般控制在225270。C之间，目标250oC成型范围窄，低于240易凝结，270。C以上易产生热降解。(3)模具温度：A.未加玻纤4060。C加玻纤70110C,各部位的温度差不超过10。&B.要很好地设计模具的冷却腔道以减小塑件的弯曲变形。C膜具的散热一定要快而均匀。D.建议模具冷却腔道的直径为12mm4.注射压力：100140MPa。5注射速率：(1)应使用尽可能快的注射速率(因为PBT的凝固很快)。(2)因为高固化率和结晶率故需采用高速，避免在注射过程中熔料冷却和凝结。(3)模内保持良好的通气性是很重要的，否则裹入的空气易使流道末端产生焦化。6
4、流道和浇口：(1)建议使用圆形流道以增加压力的传递。(2)经验公式：流道直径=塑件厚度+1.5mm。(3)可以使用各种型式的浇口，也可以使用热流道，但要防止材料的渗漏和降解。(4)浇口直径应该在(0.81.0)t之间(t是塑件厚度)。(5)如果是潜入式浇口，建议最小直径为0.75mmo7.PBT注塑参数表壁厚mm温度喷嘴前段。C中段。C后段。C下料口模温。C干燥/时间。C/hr0.1-0.4200-220230-240230-250200-22060-7070-110130340.5-0.9200-220230-240230-250200-22060-7070-110130341.0-1.52
5、00-220230-240230-250200-22060-7070-110130341.6-2.2200-220230-240230-250200-22060-7070-1101303423-3.4200-220230-240230-250200-22060-7070-110130343.5-5.0200-220230-240230-250200-22060-7070-11013034壁厚mm压力时间速度注射mpa保压mpa背压mpa保压S冷却S注射速度Cm/s螺丝速度mm/s0.1-0.48012030505100.200.70快速3000.5-0.98012030505100.501.7
6、5快速3001.0-1.58012030505102.408.40快速3001.6-2.28012030505103.0010.50慢速3002.3-3.48012030-505105.5019.25慢速3003.5-5.08012030505107.8027.30慢速3008.PBT的工艺特性(1)PBT具有明显的熔点，熔点为225235。C,是结晶型材料,结晶度可达40%(2)PBT熔体的粘度受温度的影响不如剪切应力那么大，因此，在注塑中，注射压力对PBT熔体流动性影响是明显。(3)PBT在熔融状态下流动性好，粘度低，仅次于尼龙，在成型易发生流涎现象。(4)PBT成型制品各向异性。PBT在
7、高温下遇水易降解。9注塑机选用螺杆式注塑机时，应考虑如下几点。制品的用料量应控制在注塑机额定最大注射量的30%80%o不宜用大注塑机生产小制品。应选用渐变型三段螺杆，长径比为1520,压缩比为2.53.0o应选用自锁式喷嘴，并带有加热控温装置。在成型阻燃级PBT时，注塑机的有关部件应经防腐处理。10制品与模具设计制品的厚度不宜太厚，PBT对缺口很敏感，因此，制品的直角等过渡处应采用圆弧连接。未改性PBT的成型收缩率较大，在1.7%2.3%,模具要有一定的脱模斜度。模具需要设排气孔或排气槽。浇口的口径要大。阻燃级PBT成型，模具表面要镀辂，以防腐蚀。IL注意事项脱模剂的使用一般情况下不使用脱模剂，必要时可采用有机硅脱模剂。停机处理PBT的停机时间在30min以内，可将温度降到200。C时停机。长期停机后再生产时，要将料筒内的料排空，再加入新料才能进行正常生产.制品的后处理一般情况下不需要进行处理，必要时在120。C时处理l2h
