《PBT原料注塑工艺特点全套.docx》由会员分享，可在线阅读，更多相关《PBT原料注塑工艺特点全套.docx（4页珍藏版）》请在第壹文秘上搜索。
1、PBT原料注塑工艺特点PBT注塑之前一定要在IlO120。C的温度下干燥3小时左右，成型加工温度为250270oC,模温控制在5075C为宜。因该料从熔融状态一经冷却，则会立即凝固结晶，故其冷却时间较短；若喷嘴温度控制不当（偏低），流道（水口）易冷却固化，会出现堵嘴现象。若料筒温度超过275。C或熔料在料筒中停留时间超过30分钟，易引起材料分解变脆。PBT注塑时需用较大水口进胶，不宜使用热流道系统，模具排气要良好，宜用高速、中压、中温的条件成型加工，防火料或加玻纤的PBT水口料不宜再回收利用停机时需用PE或PP料及时清洗料管，以免碳化。成型工艺条件干燥处理：这种材料在高温下很容易水解，因此加H
2、前的干燥处理是很重要的。建议在空气中的干燥条件为120,68小时，或者150,24小时。湿度必须小于0.03%。如果用吸湿干燥器干燥，建议条件为150oCf2.5小时。2熔化温度：225-2750C,建议温度:250。模具温度：对于未增强型的材料为40-60oC要很好地设计模具的冷却腔道以减小塑件的弯曲。热量的散失一定要快而均匀。建议模具冷却腔道的直径为12mm0注射压力：中等（最大到1500bar）o注射速度：应使用尽可能快的注射速度（因为PBT的凝固很快）。流道和浇口:建议使用圆形流道以增加压力的传递（经验公式：流道直径=塑件厚度+l5mm）可以使用各种型式的浇口。也可以使用热流道，但要注
3、意防止材料的渗漏和降解。浇口直径应该在081.0*t之间，这里t是塑件厚度。如果是潜入式浇口，建议最小直径为0.75mm。PBT是在其主链上具有酯键的直链型热塑性饱和聚酯，其化学名为PolybutyleneTerephthalte,简称PBT,是与PET树脂同类别的高聚物。由于它具有高的熔点和结晶度，吸水率和热膨胀系数也都很低，因此具有优良的尺寸稳定性。此外，还具有优良的电绝缘性，由吸湿性引起的电性能的变化很小，绝缘电压很高。在PBT的聚集态结构中有结晶区和非晶区，因此，可以通过添加其它物质容易地对进行改性，赋予其各种功能。现有难燃型品级、高速成型型品级、高抗冲击型品级等赋予了各种功能的各种各

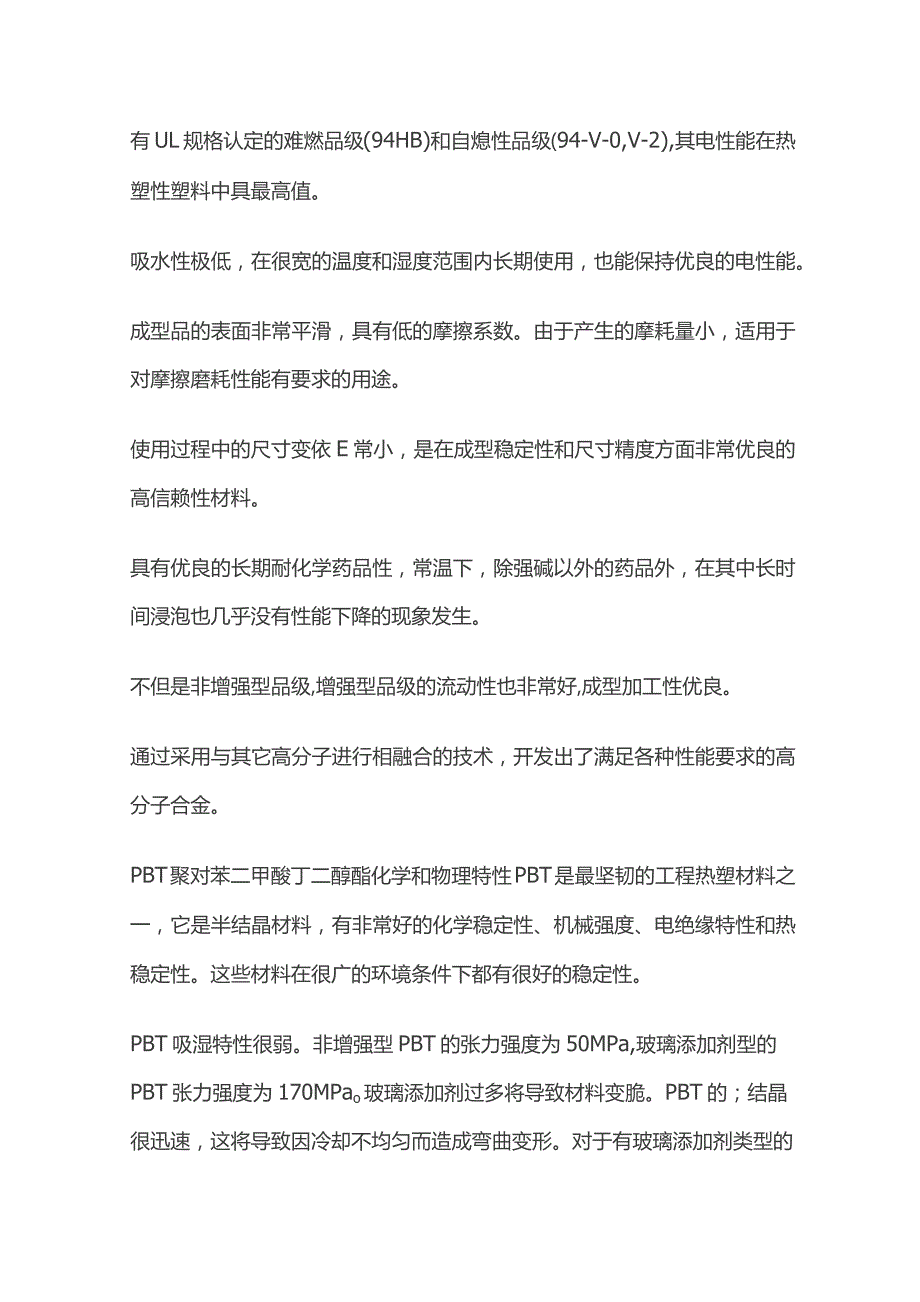

4、样的品级。连接器、小型开关、电容器壳等电子部件，OA机械的键盘及VTR、电话机等的功能机械部件，车用电子部件，车门外部把手等汽车部件。还有，医疗机械，建筑材料，精密机械等广泛地应用在我们的日常中的很多用品用具上。特点;非增强型品级强韧且富有柔性，抗脆性能力强。有UL规格认定的难燃品级(94HB)和自熄性品级(94-V-0,V-2),其电性能在热塑性塑料中具最高值。吸水性极低，在很宽的温度和湿度范围内长期使用，也能保持优良的电性能。成型品的表面非常平滑，具有低的摩擦系数。由于产生的摩耗量小，适用于对摩擦磨耗性能有要求的用途。使用过程中的尺寸变依E常小，是在成型稳定性和尺寸精度方面非常优良的高信赖
5、性材料。具有优良的长期耐化学药品性，常温下，除强碱以外的药品外，在其中长时间浸泡也几乎没有性能下降的现象发生。不但是非增强型品级,增强型品级的流动性也非常好,成型加工性优良。通过采用与其它高分子进行相融合的技术，开发出了满足各种性能要求的高分子合金。PBT聚对苯二甲酸丁二醇酯化学和物理特性PBT是最坚韧的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。这些材料在很广的环境条件下都有很好的稳定性。PBT吸湿特性很弱。非增强型PBT的张力强度为50MPa,玻璃添加剂型的PBT张力强度为170MPao玻璃添加剂过多将导致材料变脆。PBT的；结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在1.5%2.8%之间。含30%玻璃添加剂的材料收缩03%L6%之间。熔点225%C)和高温变形温度都比PET材料要低。维卡软化温度大约为170C(I玻璃化转换温度(glasstrasitiotemperature)在22C到43C之间。由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低
