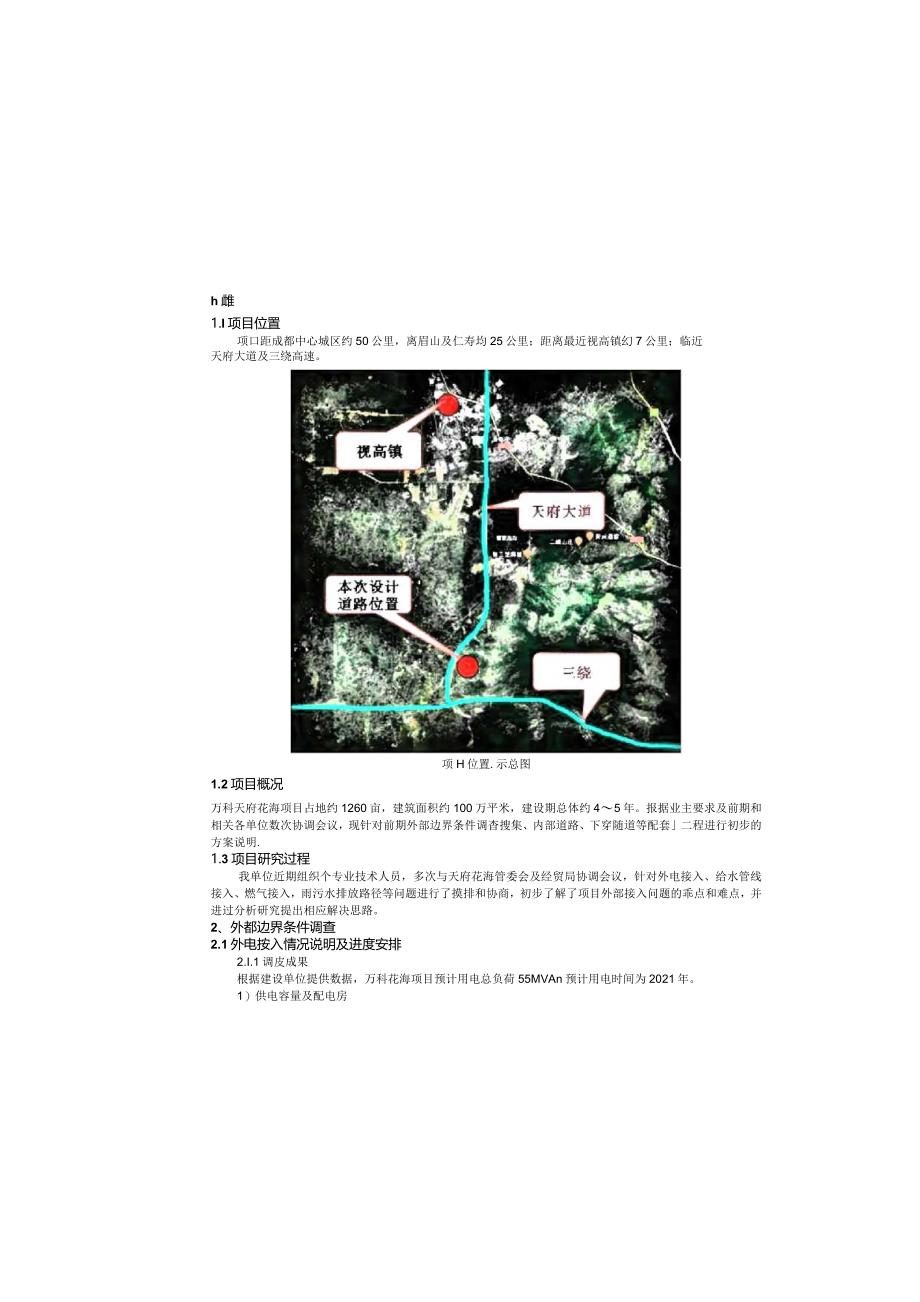

1、h雌1.I项目位置项口距成都中心城区约50公里，离眉山及仁寿均25公里；距离最近视高镇幻7公里；临近天府大道及三绕高速。项H位置.示总图1.2项目概况万科天府花海项目占地约1260亩，建筑面积约100万平米，建设期总体约45年。报据业主要求及前期和相关各单位数次协调会议，现针对前期外部边界条件调杳搜集、内部道路、下穿随道等配套二程进行初步的方案说明.1.3项目研究过程我单位近期组织个专业技术人员，多次与天府花海管委会及经贸局协调会议，针对外电接入、给水管线接入、燃气接入，雨污水排放路径等问题进行了摸排和协商，初步了解了项目外部接入问题的乖点和难点，并进过分析研究提出相应解决思路。2、外都边界条
2、件调查2.1外电按入情况说明及进度安排2.I.1调皮成果根据建设单位提供数据，万科花海项目预计用电总负荷55MVAn预计用电时间为2021年。1）供电容量及配电房本项目总建筑面积约100万平方米，预计总负荷55MYA各变电所呈同状分布于地块内，根据目前的IokV/0.4kV变压器容量标准，本次工程按照单台2MVA计算，合计需要变压器27台。2）供电电压等级本项目总负荷55MYA,单条IOkV线路供电容量约（r15MYA,至少需要4条】OkY供电专统.35kV供电线路输送容量远大丁Tod线路.针对本项口.建议采用1条35kV线跷对项目进行供电，在项目地内设35kV变电站2座，变电站容量暂按2X2

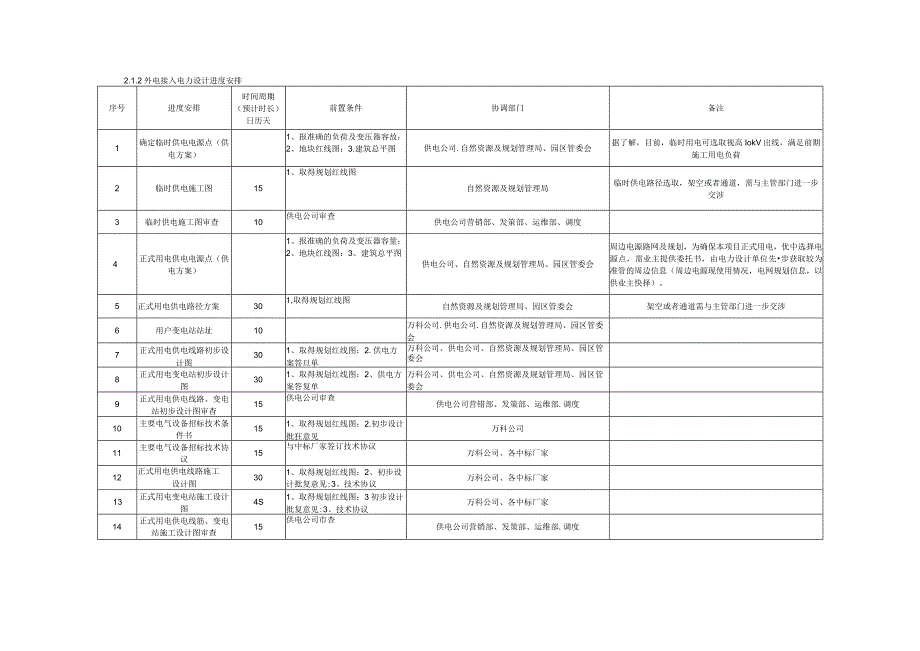

3、X12.5MVA计。3）电、源点项目地亩速供电电源点少，初步调告发现，在视奇镇有UokY变电站1座，总容量3X50MA。UOkV间隔3个，35kV间隔6个已用5个，备用1个）。在视高镇寺（IQkV变电站1座，容量已不足可以满足2021年交付的一期用户临时用电需求，但项口周边区域用电负荷超于饱和.不能满足整个项目永久需求。2.1.2外电接入电力设计进度安排序号进度安排时间周期（预计时长）日历天前置条件协调部门备注1确定临时供电电源点（供电方案）1、报准确的负荷及变压器容故：2、地块红线图：3.建筑总平图供电公司.自然资源及规划管理局、园区管委会据了解，目前，临时用电可选取视高IokV出线，满足前
4、期施工用电负荷2临时供电施工图151、取得规划红线图自然资源及规划管理局临时供电路径选取，架空或者通道，需与主管部门进一步交涉3临时供电施工图审查10供电公司审查供电公司营销部、发策部、运维部、调度4正式用电供电电源点（供电方案）1、报准确的负荷及变压器容量：2、地块红线图：3、建筑总平图供电公司、自然资源及规划管理局、园区管委会周边电源路网及规划，为确保本项目正式用电，优中选择电源点，需业主提供委托书，由电力设计单位先步获取较为准管的周边信息（周边电源现使用情况，电网规划信息，以供业主快择）。5正式用电供电路径方案301,取得规划红线图自然资源及规划管理局、园区管委会架空或者通道需与主管部门
5、进一步交涉6用户变电站站址10万科公司.供电公司.自然资源及规划管理局、园区管委会7正式用电供电线路初步设计图301、取得规划红线图：2.供电方案答旦单万科公司、供电公司、自然资源及规划管理局、园区管委会8正式用电变电站初步设计图301、取得规划红线图：2、供电方案答复单万科公司、供电公司、自然资源及规划管理局、园区管委会9正式用电供电线路、变电站初步设计图审杳15供电公司审查供电公司营错部、发策部、运维部.调度10主要电气设备招标技术条件书151、取得规划红线图：2.初步设计批狂意见万科公司11主要电气设备招标技术协议15与中标厂家签订技术协议万科公司、各中标厂家12正式用电供电线路施工设计
6、图301、取得规划红线图：2、初步设计批复意见;3、技术协议万科公司、各中标厂家13正式用电变电站施工设计图4S1、取得规划红线图：3初步设计批复意见:3、技术协议万科公司、各中标厂家14正式用电供电线筋、变电站施工设计图审查15供电公司市杏供电公司营销部、发策部、运维部.调度2.2给水管接入条件根据前期会议协调，本项口给水管线由白来水公司接入，木项口在配套道辟硕留管位。Z3雄气管题接入条件根据前期会议协调，本项口燃气管线由燃气公司接入，本项口在配套道路预留管位，2.4专电接入条件根据Ii期会议协调,本项目弱电管线由运营商接入，本项目在配套道路预留管位。2.5雨水排出条件根据项目现状地形条件，
7、雨水汇集于地势较低的景观沟渠处，项目周边无相关水系，待解决多余雨水排放问题.2.6污水排出条件根据建设单位提供数据及现场踏勘情况，未发现项目所在存在现状管网，鉴于此，为满足项目建成后的排水，需要进一步落实以下情况。D项目片区是否有下游排水规划规划建设周期时长若与项目建成期吻合接入下游排水系统：2）本项目首批次预计2021年交付用户使用.根据政府规划建设情况考虑以下儿种方式CD政府近远期无修建污水处理场站的规划，则由万科自建地埋式污水处理厂，（2）政府现划建设污水处理场站无法满足2021年使用.则由万科自建污水处理站：待政府配套的污水处理场站建设完毕后再进行污水接入。（3）政府规划建设污水处理场
8、站的规模和时间满足整个项目的使用需求.则本次设计污水接入市政管网即可.3.项目内at路及配套设施设计&】设计原则道路设计总体原则站满足道路的交通功能,在保证交通安全的基础上美化市容市貌,减轻环境污染,为城市居民创造良好的工作，生活环境。3.2筋砒资料及采用主要提布地形图：现场调查资料:规划红线图：城市道路交通规划设计规范城市道路工程设计规范城市道路工程技术规范城市道路路线设计规范4.城镇道路路面设计规危城巾.道路交叉口设计规程城市道解交通设施设计规范程城市地下道路工程设计规范成都市城市道路沥青路面道路结构设计导则（2012年版）靠3技术标准与校计技术指标城市支路:项目单位道跳名称横一路横三路环
9、一路环二路规范值设计值道路等级城市支路城市支路城市支路城市支路城市支路红线宽度米16/18/25181618/2518标准轴载KNBZZ100BZZ-100BZZ100BZZ-100BZZ-100设计速度Kt40/30/2020202020路面设i使用年限年10（瓶育）IOLOIOLO桥涵设计荷载城M级城-A级净高要求5m5m交通最设计饱和年限年1010平曲线设超高限小半径一般值米40不设超高最小半径米703008080EG圆曲线最小长度米20134.41922.9639,6726.315缓和曲线最小长度米20竖曲战凸曲鼠最小半径米15010003505000凹曲线最小半径米150500040
10、045最大纵坡值%86.1662.0744.172.51S横城%L521.51.51.5L5停车视距米202020202D路绿带米0.250.250.250.250.25次干路:项目单位道路名称横二跆规范值设计值道路等级次干路次干路红线宽度米3口标准轴载KNBZZ-100设计速度Km/h30/40/5030路面设计基准期年15（沥青路面）净高要求交通量设计饱和年限年155m15平曲线设超高最小半径一般值米85不设超i最小半径米150150圆曲线最小长度米2543.015缓和曲线最小长度米25竖曲线凸曲姓最小半径米400460凹曲线酸小半径米400470最大纵坡值%85,791横坡%1.521.
11、5停车视距米3030路缘带米0.250.253,4iIftTiS3.4.1平面和*e11H设计1）平面线彤道路平面设计须按照规划确定的线位与线形进行设计，横一路、根二路、横三路，环一路以及环二路平面设计基本遵循此原则，按道路燃划智:线图进行定线。横一路道路全长265,492,全线设置一处曲线.该处曲线半径为300%曲线长度为134.419m；横二路道路全长31Zog/全线设置处曲线，该处曲线半径为150m.曲线长度为43,015%由于横一路与天府大道相交,连接天府大道东西两侧，故在该处设置处下穿框架桥，并在船槽段两侧设置辅道沟通天府大道。横三路道路全长724,457m全线共设置6处平曲线，均未
