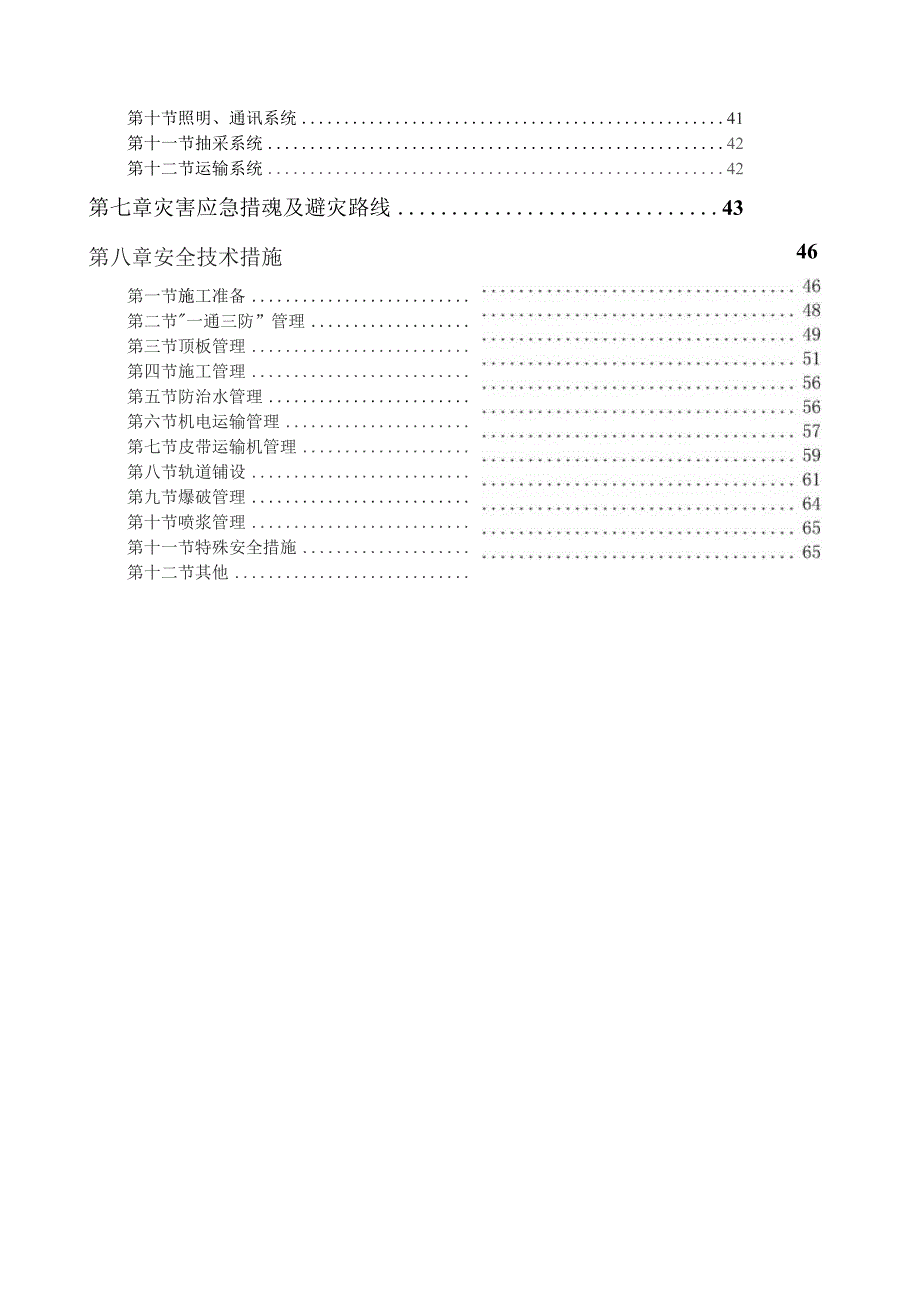

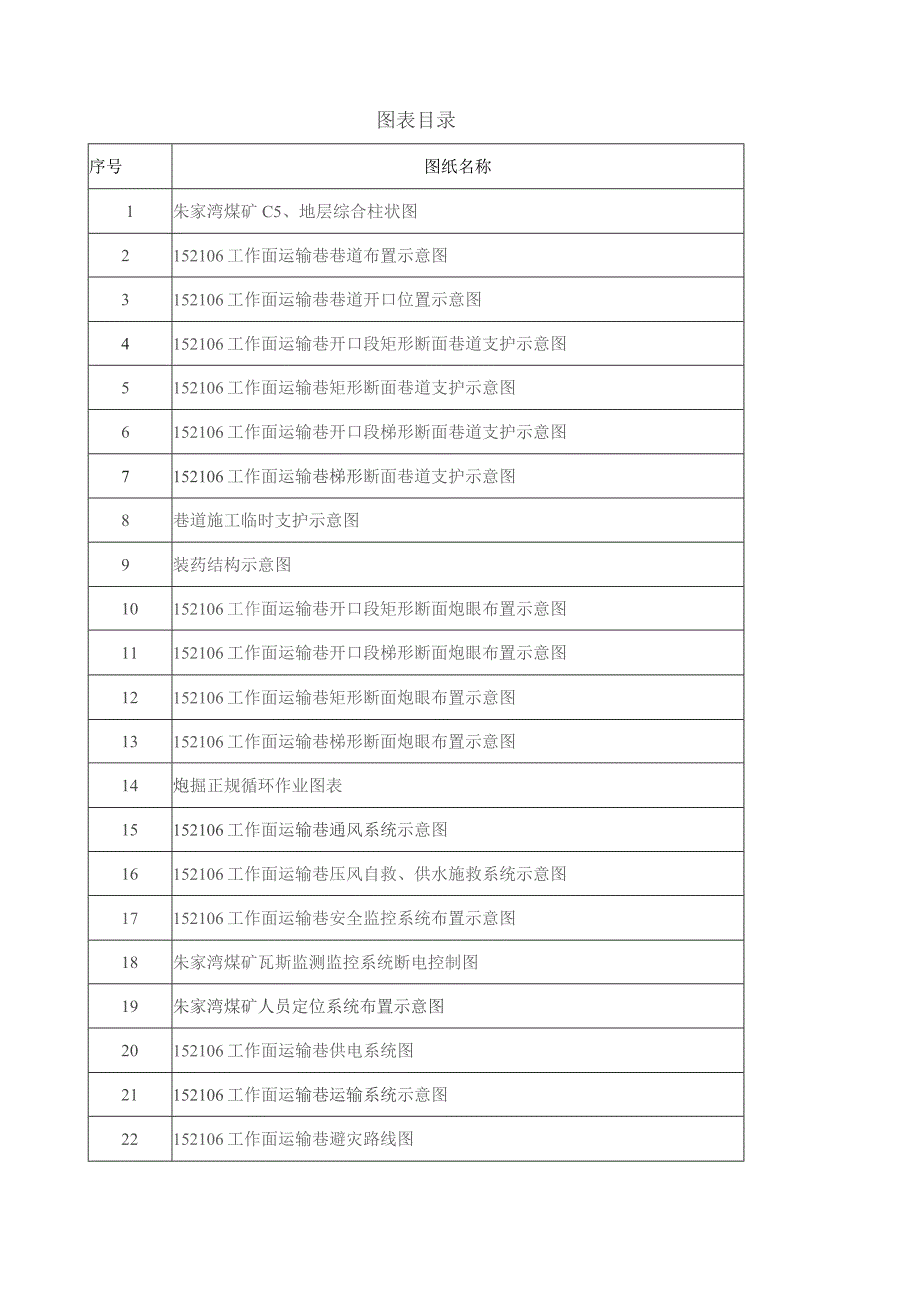

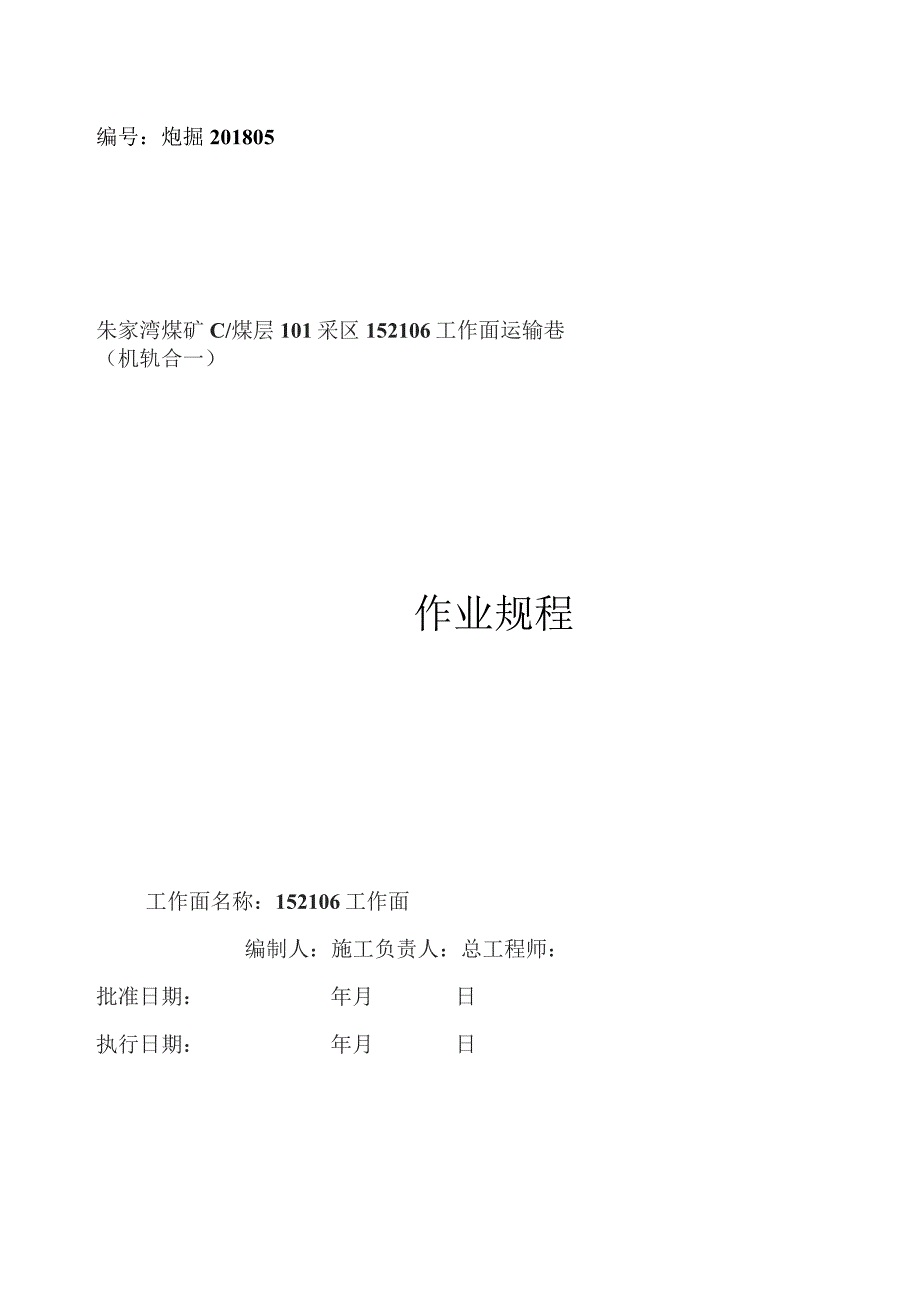

1、编号：炮掘201805朱家湾煤矿C/煤层101采区152106工作面运输巷（机轨合一）作业规程工作面名称：152106工作面编制人：施工负责人：总工程师：批准日期：年月日执行日期：年月日46第十节照明、通讯系统41第十一节抽采系统42第十二节运输系统42第七章灾害应急措魂及避灾路线43第八章安全技术措施第一节施工准备第二节一通三防”管理第三节顶板管理第四节施工管理第五节防治水管理第六节机电运输管理第七节皮带运输机管理第八节轨道铺设第九节爆破管理第十节喷浆管理第十一节特殊安全措施第十二节其他图表目录序号图纸名称1朱家湾煤矿C5、地层综合柱状图2152106工作面运输巷巷道布置示意图3152106
2、工作面运输巷巷道开口位置示意图4152106工作面运输巷开口段矩形断面巷道支护示意图5152106工作面运输巷矩形断面巷道支护示意图6152106工作面运输巷开口段梯形断面巷道支护示意图7152106工作面运输巷梯形断面巷道支护示意图8巷道施工临时支护示意图9装药结构示意图10152106工作面运输巷开口段矩形断面炮眼布置示意图11152106工作面运输巷开口段梯形断面炮眼布置示意图12152106工作面运输巷矩形断面炮眼布置示意图13152106工作面运输巷梯形断面炮眼布置示意图14炮掘正规循环作业图表15152106工作面运输巷通风系统示意图16152106工作面运输巷压风自救、供水施救系
3、统示意图17152106工作面运输巷安全监控系统布置示意图18朱家湾煤矿瓦斯监测监控系统断电控制图19朱家湾煤矿人员定位系统布置示意图20152106工作面运输巷供电系统图21152106工作面运输巷运输系统示意图22152106工作面运输巷避灾路线图152106工作面运输巷掘进作业规程第一章概况第一节概述一、巷道名称152106工作面运输巷。二、巷道布置及掘进目的152105轨道巷现已由101采区皮带上山向里掘进施工902m（G测点前m位置），因掘进遇断层且接近采区边界，现停止掘进，待152106工作面运输巷掘进施工后，根据煤层地质情况决定152105轨道巷是否继续掘进。152106工作面运
4、输巷设计开口位置位于101采区轨道上山与煤仓联络巷中部（距轨道上山20m位置），按1603002方位角掘进施工152106工作面运输巷。掘进的目的是为了形成152106回采工作面，巷道掘进时必须满足通风、行人、运输及管线敷设的要求，并严格按设计施工，巷道服务年限1.5年。为使各项工程指标符合设计要求，确保施工安全顺利进行，特编制此规程，待审批贯彻考试合格后严格执行。三、巷道设计长度152106工作面运输巷设计长度为IoOOm。四、预计开工竣工时间本掘进工作面预计2018年9月开工，预计2019年9月竣工。第二节编制依据一、根据煤矿安全规程、操作规程朱家湾煤矿2019年采掘接替计划、煤矿安全生产
5、标准化基本要求及评分方法（试行）（煤安监行管【2017】5号）、朱家湾煤矿隐蔽致灾因素普查报告、以及施工连队近几年的单进指标。二、掘进地质说明书第二章巷道地理位置及水文地质情况第一节地面相对位置及周围开采情况一、地面相对位置本工程施工区域位于金家大山西部260m至土木厂南部145m范围内。二、周围开采情况1.该巷道北部与101采区皮带上山相连，相邻101采区轨道上山、回风上山；西南部为152105轨道巷（相距20Om）,掘进过程中横跨主平碉（高差29.415m）、装车绕道（高差26.536m）、201皮带斜巷（高差3.0m,即201皮带斜巷顶板为152106工作面机轨合一巷底板）、一水平回风上
6、山；掘进横跨皮带斜巷时应提前做好贯通前的相关准备工作，其他巷道对掘进无任何影响。2.巷道掘进时必须认真做好“预测预报、有疑必探、先探后掘、先治后采”的钻探工作，探明前方地质构造（包括瓦斯、水等情况）。井上下相对位置及邻近采区情况表地面标高+1908+2076m井E标IrJ+1693+1709m地面相对位置及建筑物该巷道施工区域北部利135m,戴家坪113m,巷道南赵家沟煤矿、新场煤矿15（峭，区内无建筑物。日距大水吸煤矿599m,东部相距团窑部横穿金家大山，西部相距宝树煤矿、）0m,属于北部井田中段，地面山势陡井下位置及掘进对地面设施的影响该巷道北部与101采区皮带上山相连，相邻101采区轨道
7、上山、回风上山：西南部为152105轨道巷（相距200m）,掘进过程中横跨主平碉（高差29.415m）、装车绕道（高差26.536m）、皮带斜巷（高差3.Om,即皮带斜巷顶板为152106工作面机轨合一巷底板）、一水平回风上山（水平相交）。邻近巷道的掘进情况及老窑对矿井充水的影响1该巷道西南部为152105轨道巷、皮带巷，北部相邻101采区皮带上山、轨道山上、回风上山，巷道中部与水平回风上山水平相交，以上巷道对掘进无任何影响。2.该巷道掘进范围无老窑水影响。巷道设计长度200m第二节煤（岩）层赋存特征一、煤层情况煤层为C/煤层，该区域平均煤厚在L7-3.Om之间，平均煤厚2.8m,煤层平均倾角
8、为3。二、煤层顶、底板情况1.顶板：伪顶一般为褐色炭质泥岩、粉砂质泥岩，厚度一般为0102m之间，随暴露时间的增加容易逐步脱落。直接顶为灰白色粉砂岩，中间含方解石脉，厚度一般为2.2m左右。老顶为细砂岩或钙质细砂岩，少数为菱铁质细砂岩。2.底板：直接底主要为浅灰色砂质泥岩，厚度一般为0.50.8m左右，遇水变软后易膨胀，容易造成巷道底鼓，严重的可使巷道变形以致报废。老底为一层浅灰色钙质细沙岩，个别地段为中粒砂岩。三、瓦斯情况2017年9月，经昆明煤炭科学研究所鉴定,矿井相对瓦斯涌出量为16.34m3t,绝对瓦斯涌出量为14.66m3min,故该矿井为高瓦斯矿井；2018年6月，经云南东源镇雄煤
9、业有限公司瓦斯实验室在152105轨道巷取样实验，掘进工作面瓦斯压力为0234MPa,瓦斯原始含量为3.7178（1?/t,故不进行预抽。但在褶皱及断层附近煤层瓦斯含量有所增加，从已施工的巷道来看,巷道在掘进至断层或变化带有瓦斯涌出量增大的情况，给安全生产造成一定的影响，因此在掘进中必须加强“一通三防”管理。四、煤尘爆炸性2010年10月，经云南省煤矿安全计量监测站采样检测，煤尘无爆炸性。五、煤的自燃2010年10月，经云南省煤矿安全计量监测站采样检测，煤层自燃倾向性为III类，不易自燃。六、地温地温一般较低，在1220C之间，井温梯度一般在3C/100m以下，且在同一深度内井温变化不大，未发
10、现高温带。因此，矿井开采时不会有地温灾害发生。七、地压无冲击地压。煤层特征情况表指标参数备注煤层厚度m(L7-3.0/2.8)m煤层倾角（最小最大/平均）/（。）(2。12。/3。)煤层硬度/3煤层层理（发育程度）发育煤层节理（发育程度）发育自燃发火期/dIn类，不易自燃绝对瓦斯涌出量/（RmiZ）1.42m7min煤尘爆炸指数/%无爆炸性煤层顶、底板情况表顶、底板名称岩石名称厚度特征顶板顶粉砂岩0.8m顶板完整直接顶细砂岩2.2m伪顶炭质泥岩O.l-0.2m底板九接底砂质泥岩0,5-0*8m遇水易膨胀老底粉砂岩2.9m附图L朱家湾煤矿Cs煤层综合柱状图第三节地质构造工作面地质构造简单,根据1
11、52101、152102、152103、152104、152105工作面的揭露资料显示在掘进152106工作面过程中，途中可能会遇到2-3个隐伏的小断层，对工作面的掘进与支护不会造成太大影响，因此，掘进过程中必须加强对顶板的管理，并采取有效的措施，防止巷道片帮、冒顶。其余巷道地质构造情况待掘进施工过程中逐步揭露，在掘进过程中应认真做好支护工作和安全工作，并与技术组保持联系。第四节水文地质区内地表无积水地形和条件，巷道顶部无强含水层，矿井充水以大气降水渗透补给为主，在掘进的过程中，必须坚持“预测预报、有疑必探，先探后掘、先治后采”的探放水原则组织施工。煤层顶板唯一直接充水含水层极薄，富水性弱，单
12、位涌水量小于0.1Ls,无区域强含水层和外来地表水的补给，构造断裂对矿井充水影响甚微，矿井水文地质类型为中等。第三章巷道布置及支护说明第一节巷道布置1.152106工作面运输巷在101采区轨道上山与煤仓联络巷中部（距轨道上山20m位置）开口，巷道方位角为160。3002,巷道开口段按5。22,23坡度掘进，至87m后按-6。坡度掘进29m位置后沿煤层顶板掘进施工，若遇断层或地质构造时严格按技术给定的中、腰线数据组织施工。2.152106工作面运输巷开口施工前，由地质测量技术组在现场准确标定出开口点位置和巷道中、腰线，并由施工连队技术员编制开口施工安全技术措施审批贯彻后组织施工。附图2：巷道平面
13、布置示意图附图3:巷道开口位置示意图第二节矿压观测1.观测对象:152106工作面运输巷。2.观测内容:巷道围岩观测、顶板离层观测。3.观测方法：（一）围岩观测：通过巷道表面移近量观测，在施工过程中，要对巷道表面位移情况及时进行观测；即在巷道内每150m布置一个测站，测站位置设置一个观测断面，观测断面设4个检测点，即顶板、底板及两帮各设一个；测点布置后，距掘进工作面150m以内每天观测一次，150m之外每周2次，并将观测结果记入专用记录本中备查。（二）顶板离层观测：采用安装LBY-3型顶板离层仪进行观测，巷道开口施工后，每50-100m在巷道顶板中部安装顶板离层仪进行监测，遇地质变化及三、四交
14、岔口处必须及时增设顶板离层仪进行监测；掘进工作面50m范围内每天观测1次，50m范围外每周2次，并将观测数据填写于现场牌板中，同时将数据记录到专用记录本中备查。4.数据处理：（一）通过观测，对数据进行分析、判断，并把结果应用到设计和施工中去，从而不断修改完善设计、补充措施，指导施工，并为后续工程的设计提供依据。（二）掘进工作面依据顶板离层数据进行顶板管理；（1）当发现巷道围岩移进速度急剧增加或一直保持相对均衡的变形量时，由煤矿总工程师组织分析原因，并及时制定措施进行处理。（2）顶板下沉量及下沉速度应控制在以下范围之内，巷道施工后10天内，下沉量应小于50mm,下沉速度小于5mm/天，巷道施工后
15、50天内，下沉量应小于150mm,下沉速度小于3mm/天，离层值不超过50mm。当顶板离层超过时，要停止掘进，对该离层仪前后20米范围内补打锚索或架设金属棚支护；顶板离层超过时，及时汇报矿长及矿总工程师，制定相应加固措施，加强顶板管理，并对围岩性质观测分析，重新进行巷道支护设计。第三节支护设计一、巷道断面巷道断面形状为矩形，开口至87m位置巷道掘进断面为10.8r2,净断面为10.Sm?（净宽350Omn1,净高295Onlm）,87m以里巷道掘进断面为ISnA净断面为14.dm2（净宽4900mm,净高295Omm）；若遇地质构造，则变更为梯形断面，0-87In位置巷道掘进断面IL59m2,净断面10.04m2（净上宽28
