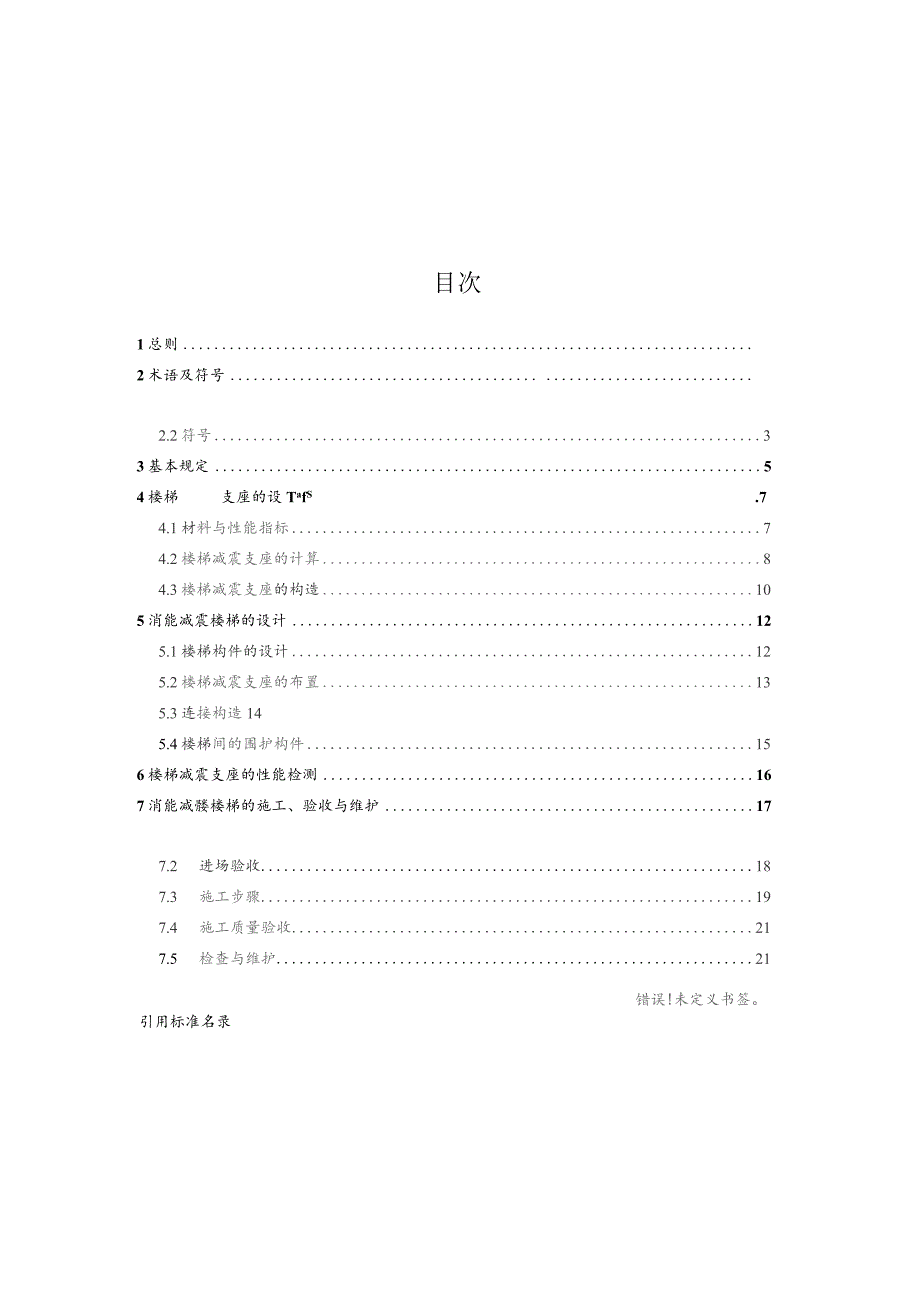

1、消能减震楼梯应用技术规程目次1总则2术语及符号2.2符号33基本规定54楼梯支座的设TafS.74.1材料与性能指标74.2楼梯减震支座的计算84.3楼梯减震支座的构造105消能减震楼梯的设计125.1楼梯构件的设计125.2楼梯减震支座的布置135.3连接构造145.4楼梯间的围护构件156楼梯减震支座的性能检测167消能减髅楼梯的施工、验收与维护177.2进场验收187.3施工步骤197.4施工质量验收21引用标准名录7.5检查与维护21错误!未定义书签。Contents1(Jenera!2Termsandsymbols2*1Iet*mSlJ+SJs+g4H+H+65+sSg+三St3+三
2、*,+SiH+*H+BtS+4S+itS9+iS+三三3*t三3+*三+三*H+*f+H*+4S+4B+*te+三t三3+S三+22.2Symbols33Basicregulations54DeSignOfShockAbsorbingSupportsIbrStairs74.1Materialandperformanceindicators74.2CalculationofDampingSupportsforStairs84.3ConstructionofStaircaseShockAbsorbingBearing105DesignofEnergyDissipationandDampingSta
3、ircase*125.1Designofstaircomponents125.2Arrangementofshockabsorbingbearingsforstairs135.3Connectionconstruction*.*.ii.145.4EnclosurecomponentsofStairCaSU-156PerformanceTestOfStairShoCkAbsorbingBearing167Construction,AcceptanceandMaintenanceofEnergyDissipationandDampingStairs177.1Generalprovisions177
4、-2Site，acceptancu+Ea*,+,*+*+*+*+*,+,*+*,+*+,+,+,*+?*+,*+*+,+*+*,+,*,+,+,*,+*+*Ig7.3Constructionsteps,.197.4Constructionqualityacceptance217.5Inspectionandmaintenance21Descriptionofwordsusedinthisprocedure错误!未定义书签Q1.istofReferenceStandards错误!未定义书签口1总则.o.为规范消能减震楼梯在建筑工程中的应用，贯彻执行国家技术经济政策，做到安全适用、技术先进、经济合
5、理、提高质量，制定本规程。条文说明：1.0.1随着我国消能减震技术快速发展，楼梯减震技术在工程具有广泛的应用前景。制定本规程，是为了促进和规范楼梯减震技术的应用，确保工程质量。1.0.2本规程适用于抗震设防烈度为6度9度地区建筑工程中消能减震楼梯的设计、施工、验收和维护。条文说明：1.0.2对于抗震设防烈度大于9度地区的建筑或有特殊要求的建筑，应进行专门研究。1.0.3本规程适用于不考虑为主体结构提供附加阻尼比的消能减震楼梯。条文说明：1.0.3对规程的适用范围进行说明，规程主要针对按构造设计的消能减震楼梯。需要计算楼梯减震支座为主体结构提供的附加阻尼比时，楼梯减震支座作为阻尼器，楼梯构件参与
6、结构的整体受力，应满足建筑消能减震技术规程、建筑消能阻尼器的规定。1.0.4本规程适用的楼梯减震支座主要由黏弹性材料组成。条文说明：1.0.4楼梯减震支座根据减震原理可分为黏弹性支座、摩擦型支座或金属支座等。黏弹性支座性能良好、设计简单、施工便捷、造价成本低，利于大力推广。1.0.5消能减震楼梯的设计、施工、验收和维护，除应符合本规程外，尚应符合混凝土结构设计规范、建筑抗震设计规范的规定。2术语及符号2.1术语2.1.1楼梯减震支座Dampingsupportforstairs设置在梯板与梯梁连接处，水平刚度小、具备减震性能且具有竖向抗压、抗拉能力的薄型支座。条文说明：2.1.1楼梯减震支座提
7、供一定的水平刚度和阻尼，在水平地震作用下产生剪切滞回变形，耗散地震能量，且具有较大的竖向抗压、抗拉刚度，在竖向荷载作用下变形小，稳定性良好。2.1.2楼梯减震支座阻尼器Dampingsupportdamperforstairs满足阻尼器性能要求的楼梯减震支座。条文说明：2.1.5楼梯减震支座作为阻尼器，可以通过计算得到为主体结构提供的附加阻尼比。2.1.3消能减震楼梯Energydissipationanddampingstairs梯板与梯梁之间通过楼梯减震支座连接形成的楼梯。条文说明：2.1.3消能减震楼梯由梯板、梯梁、楼梯减震支座等构成，在水平地震作用下，楼梯减震支座产生剪切变形，实现梯板
8、与梯梁的柔性连接，消除梯板在楼梯间的等效强支撑效应。消能减震楼梯的基本构成如图2.1.3所示。图2.1.3消能减震楼梯的基本构成2.1.4消能减震楼梯间EnergyDissipationandShockAbsorptionStairwell楼梯采用消能减震楼梯，围护墙体采用消能减震墙形成的楼梯间。条文说明：2.1.4消能减震楼梯间的基本组成如图2.1.4所示。枢架柱图2.1.4消能或哀楼禅间的基本构成2.1.5阻尼减震层Dampinganddampinglayer楼梯减震支座中，可在水平方向产生剪切变形和提供阻尼，沿竖直方向提供抗压刚度和抗拉刚度的材料层。2.1.6剪切应变Shearstrai
9、n剪切位移与厚度的比值。2.2符号2.2.1材料性能KV一楼梯减震支座竖向压缩刚度瓦一黏弹性减震层修正压缩弹性模量Kh楼梯减震支座水平等效刚度；GS-剪切储能模量；Ecim混凝土弹性模量；2.2.2作用和作用效应压应力；P压力:Y-向压缩位移M单个圆柱头焊钉受剪承载力；M一单个圆柱头焊钉抗拉承载力；.混凝土轴心抗压强度设计值；圆柱头焊钉极限抗拉强度设计值2.2.3几何参数A有效面积，支座内部阻尼减震层的平面面积。黏弹性减震层有效长度；b黏弹性减震层有效宽度；t有效厚度。4单个圆柱头焊钉钉杆截面面积；2.2.4计算系数及其他S-支座第一形状系数；m楼梯减震支座单侧圆柱头焊钉数量；3基本规定3.1
10、.1消能减震楼梯适用于新建钢筋混凝土结构，通常采用板式构造，根据成型方式可分为现浇式和装配式。条文说明：3.1.1消能减震楼梯不适用于既有结构的加固改造，既有结构基本上无法把已有的楼梯改造为消能减震楼梯。消能减震楼梯既能现浇，也能预制，具有广阔的应用前景.3.1.2采用消能减震楼梯时，可不考虑楼梯构件对主体结构产生的不利影响。条文说明：3.1.2楼梯减震支座消除了梯板的等效强支撑效应，楼梯构件对主体结构产生的附加刚度小，与滑动楼梯对主体结构的影响规律相近，可不在结构计翼模型中建立楼梯单元，不考虑楼梯对结构的不利影响。建筑物中楼梯的占比面积不大，楼梯减震支座的尺寸有限，一般不考虑楼梯减震支座给主
11、体结构提供的附加阻尼比，其耗能能力作为安全储备。3.1.3消能减震楼梯的设计工作年限宜与主体结构相同。条文说明：3.1.3楼梯减震支座的更换工艺较为复杂，应尽量避免在正常使用周期内的更换。对于标志性建筑或特别重要的建筑结构的设计工作年限为100年时，消能减震楼梯应进行专门设计。3.1.4不考虑给主体结构提供的附加阻尼比时，楼梯减震支座作为构造减震措施，设计参数根据楼梯几何尺寸计算确定。考虑给主体结构提供的附加阻尼比时，楼梯减震支座阻尼器应满足建筑消能减震技术规程、建筑消能阻尼器的相关要求，设计参数根据厂家提供的型式报告确定。条文说明：3.1.4不考虑给主体结构提供的附加阻尼比时，消能减震楼梯按
12、构造设计，楼梯戒震支座根据楼梯的几何尺寸进行选用，耗能能力作为结构的安全储备。需考虑消能减震楼梯提供给主体结构的附加阻尼比时，楼梯减震支座阻尼器需满足阻尼器相关规范规程的要求，在主体结构计算模型中建立消能减震楼梯各部件，计算模型合理反映消能减震楼梯与主体结构的相互传力机理。黏弹性楼梯减震支座阻尼器的恢复力模型可采用经足尺试验验证的Kelvin模型或广义Maxwell模型，分析方法可采用时程分析法。3.1.5楼梯减震支座的阻尼减震层应符合下列规定：1具有良好的水平变形能力，水平剪切应变不小于200%。2在重力荷载代表值作用下的竖向压应力不大于12MPalJ3具备一定的竖向抗拉能力，并与楼梯构件可
13、靠连接。4厚度不宜小于该跑楼梯梯段高度的1/50。条文说明：3.1.5楼梯减震支座中的阻尼减震层能产生水平剪切变形，实现梯板与梯梁的柔性连接。根据楼梯减震支座的构造特点，阻尼减震层宜采用黏弹性材料。为了满足结构进入塑形状态后，梯板与梯梁之间产生的相对错动位移，阻尼减震层需具备足够的水平变形能力，避免产生撕裂。楼梯减震支座长期承受竖向压力荷载，阻尼减震层应具有良好的竖向抗压能力，避免产生较大竖向变形而影响楼梯正常使用。竖向地震作用下，梯板对楼梯减震支座产生竖直拉力，阻尼减震层应具备一定的抗拉能力。阻尼减震层应与梯板、梯梁等枸件连接可靠，使得变形均在阻尼减震层产生，发挥更好的作用。建筑抗震设计规范
14、给出了常用钢筋混凝土结构体系的弹塑性层间位移角限值，其中框架结构的弹塑性层间位移危限值最大，为1/50。阻尼减震层的水平变形需求与该跑楼梯梯段高度呈正比，为了达到更好的通用性，以梯段高度的1/50作为最小厚度限值。3.1.6楼梯减震支座应具有-定的耐高温性能，消能减震楼梯应满足建筑设计防火规范中的耐火极限要求。条文说明：3.1.6楼梯减震支座的阻尼减震层采用的黏弹性材料，在高温下发生蠕变现象，受压变形逐步增大，容易失去承载能力，导致梯板受拉产生裂缝。因此，可在楼梯减震支座阻尼减震层的四周包裹隔热材料，减缓阻尼减震层的升温速度。也可在楼梯减震支座之间设置混凝土垫块，使得梯板在阻尼减震层失去强度后能支撑到混凝土垫块上，保证楼梯的正常使用。4楼梯减震支座的设计4.1材料与性能指标4.1.1楼梯减震支座的阻尼减震层采用连续一体的黏弹性材料加工制作，材料性能应符合表4.1.1的规定。表4.1黏弹性材料性能参数性能分类性能指标单位剪切模量/MPa0.300.400.50.60拉伸性能拉伸强度MPa8.0.0三&08.0扯断伸长率%26506002500600压缩性能弹性模量MPa0.921.502.205.34体积弹性压缩模量MPa100010
