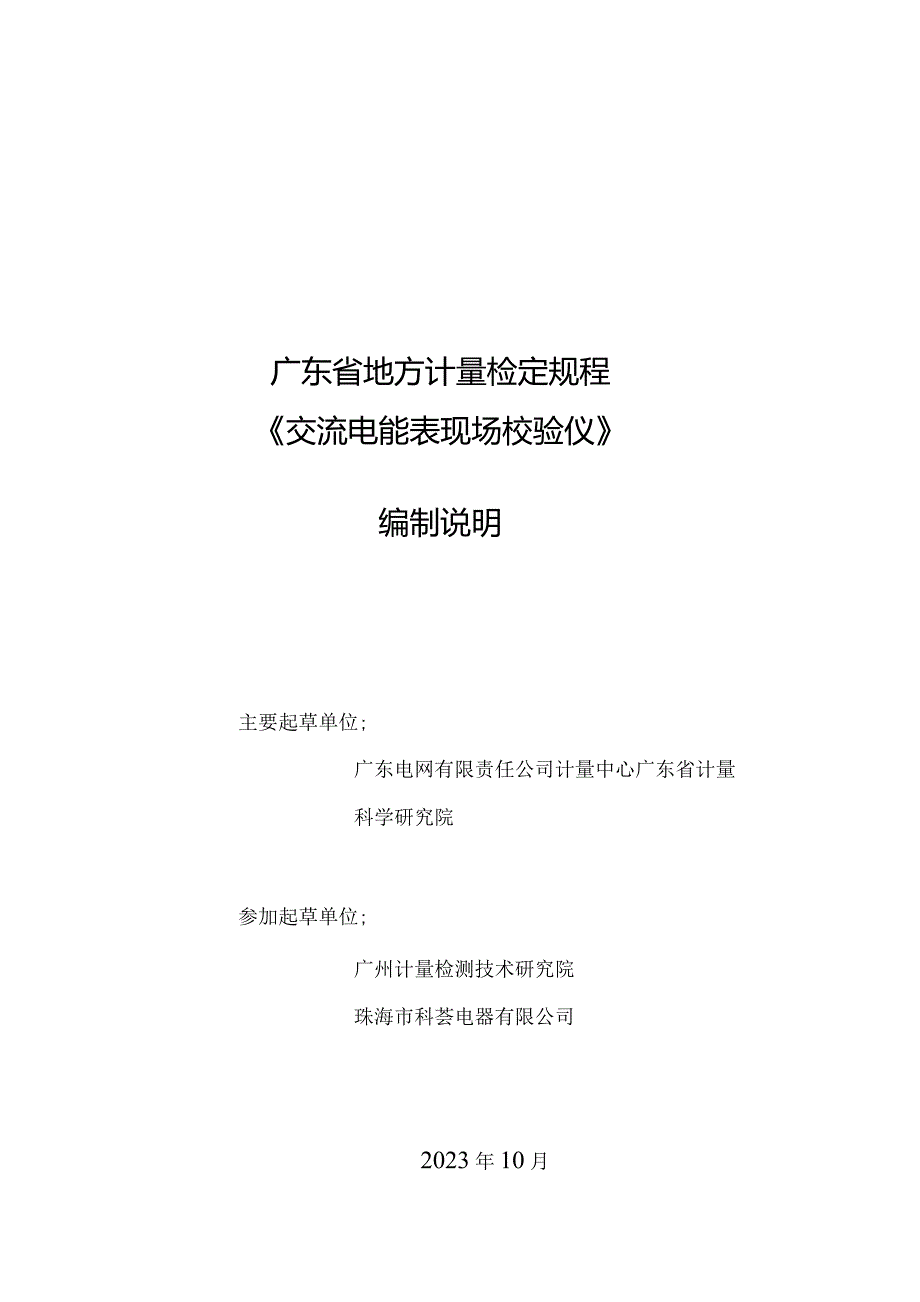

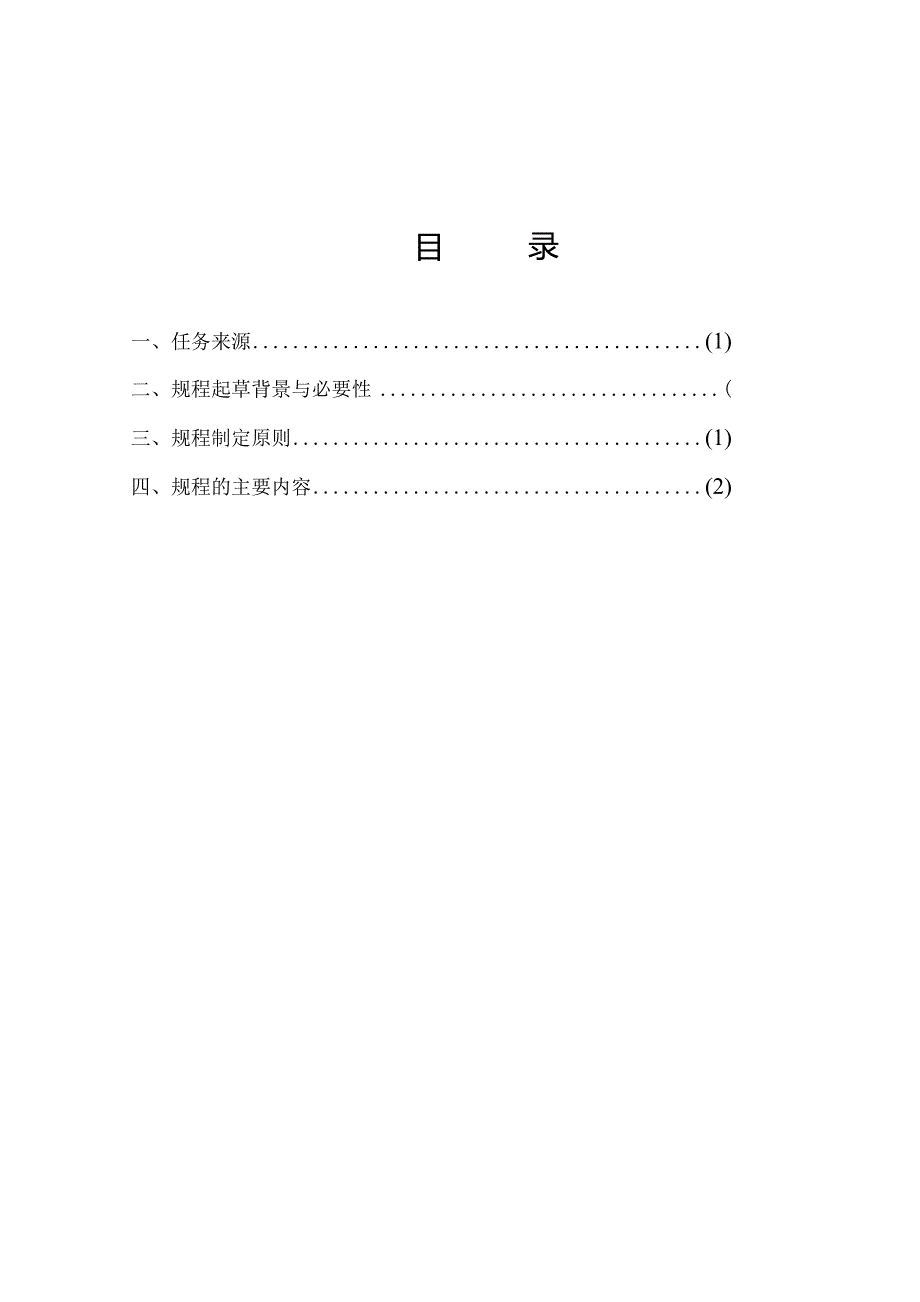

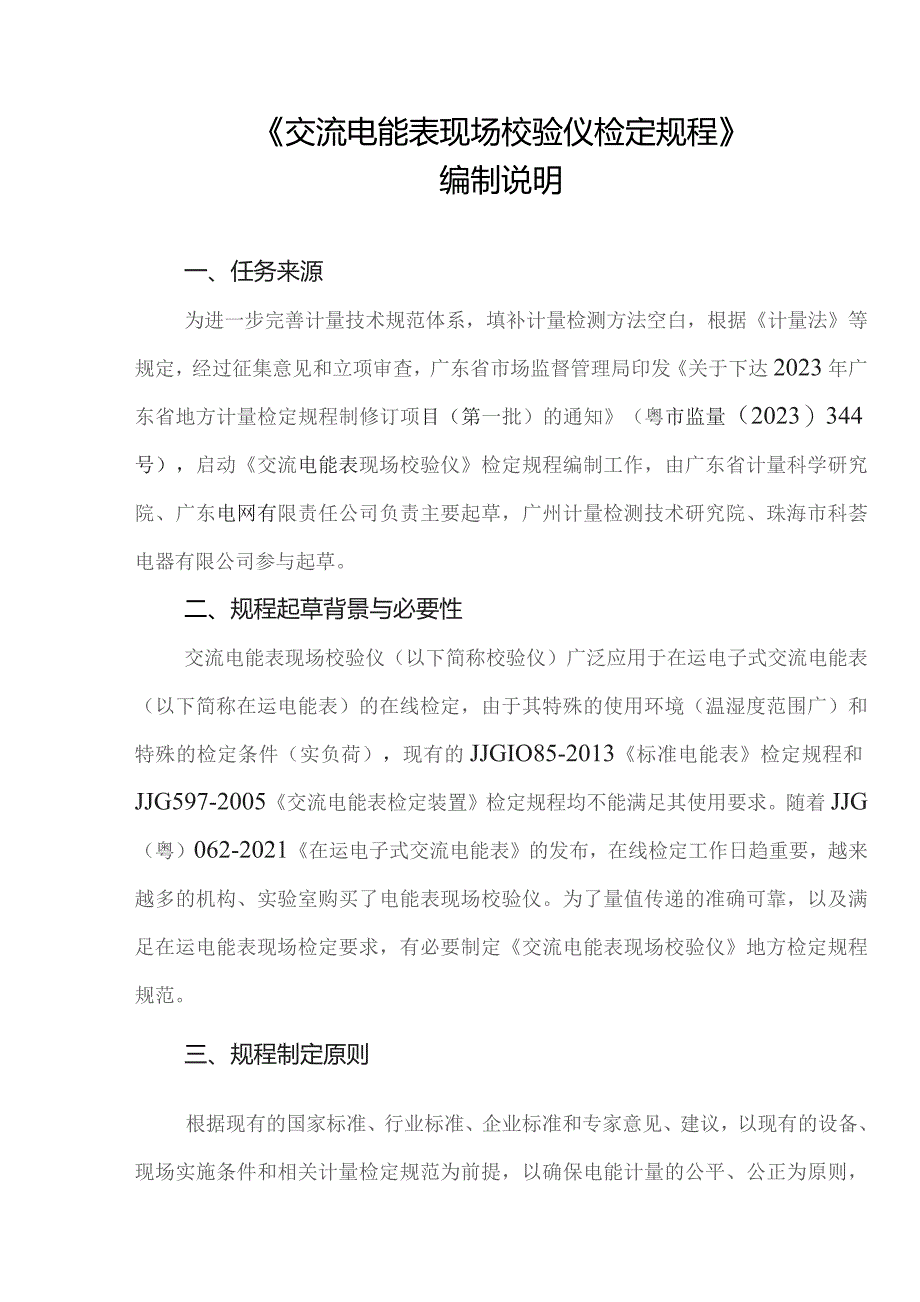

1、广东省地方计量检定规程交流电能表现场校验仪编制说明主要起草单位;广东电网有限责任公司计量中心广东省计量科学研究院参加起草单位;广州计量检测技术研究院珠海市科荟电器有限公司2023年10月目录一、任务来源(1)二、规程起草背景与必要性(三、规程制定原则(1)四、规程的主要内容(2)交流电能表现场校验仪检定规程编制说明一、任务来源为进一步完善计量技术规范体系，填补计量检测方法空白，根据计量法等规定，经过征集意见和立项审查，广东省市场监督管理局印发关于下达2023年广东省地方计量检定规程制修订项目（第一批）的通知（粤市监量（2023）344号），启动交流电能表现场校验仪检定规程编制工作，由广东省计量
2、科学研究院、广东电网有限责任公司负责主要起草，广州计量检测技术研究院、珠海市科荟电器有限公司参与起草。二、规程起草背景与必要性交流电能表现场校验仪（以下简称校验仪）广泛应用于在运电子式交流电能表（以下简称在运电能表）的在线检定，由于其特殊的使用环境（温湿度范围广）和特殊的检定条件（实负荷），现有的JJGIO85-2013标准电能表检定规程和JJG597-2005交流电能表检定装置检定规程均不能满足其使用要求。随着JJG（粤）062-2021在运电子式交流电能表的发布，在线检定工作日趋重要，越来越多的机构、实验室购买了电能表现场校验仪。为了量值传递的准确可靠，以及满足在运电能表现场检定要求，有必
3、要制定交流电能表现场校验仪地方检定规程规范。三、规程制定原则根据现有的国家标准、行业标准、企业标准和专家意见、建议，以现有的设备、现场实施条件和相关计量检定规范为前提，以确保电能计量的公平、公正为原则，遵循未来电能计量技术的发展趋势，充分考虑并结合了JJG597-2005交流电能表检定装置、JJG1085-2013标准电能表、JJF1662-2017时钟测试仪校准规范、JJG（粤）062-2021在运电子式交流电能表、DL/T826-2002交流电能表现场测试仪等与电能表现场校验仪和电能表有关文件的术语、符号与定义，以及相关的技术要求、技术指标和检定方法为交流电能表现场校验仪的计量性能提供技术
4、依据。本规程依据JJFll-2018通用计量术语及定义技术规范、JJF1002-2010国家计量检定规程编写规则编制。四、规程的主要内容1.范围。本规程适用于额定频率为50HZ或60HZ的交流电能表现场测试仪的首次检定、后续检定和使用中检查。2引用文件。给出本检定规程所引用相关的文件。3.概述。对本规程中被检电能表的原理、构造和用途进行了简述。4.计量性能要求。参照JJG1085-2013标准电能表、JJG597-2005交流电能表检定装置并结合其使用环境对电能表现场校验仪的基本误差、极限工作误差、端口和显示、电能测量重复性、监视单元示值误差、时钟时刻误差和时钟日计时误差做了相应规定。其中，考
5、虑到在线检定在运电能表时的现场环境较为复杂，尤其是工作温度存在超过40。C或低于0。C的情形，为了确保校验仪在极限条件下电能计量准确性，增加了极限工作误差项目。对于工作温度高于40(低于0)的校验仪，其50C(-10)的电能误差均应满足表1的规定。考虑到校验仪国内技术水平，监视单元示值误差限做了相应调整，较JJG597中的更为严苛，有利于促进校验仪技术水平的提升。5通用技术要求。规程规定了校验仪的外观及功能检查、绝缘电阻试验和交流电压试验要求。为了在线检定实际需要，明确校验仪应具有电能量累积、错误接线识别功能。6.计量器具控制。规程规定了校验仪的检定条件、检定项目、检定方法和检定周期等。校验仪的检定周期一般不超过1年。表1检定项目一览表检定项目首次检定后续检定使用中检查外观及功能检直+绝缘电阻+交流电压试验-电能误差+极限工作误差+-电能测量重复性+电参数示值误差+时钟时刻误差+时钟日计时误差+注：(1)时钟时刻误差和“时钟日计时误差”项目适用于具有相关功能的校验仪；(2)“+表示需要检定，.表示不需检定。
